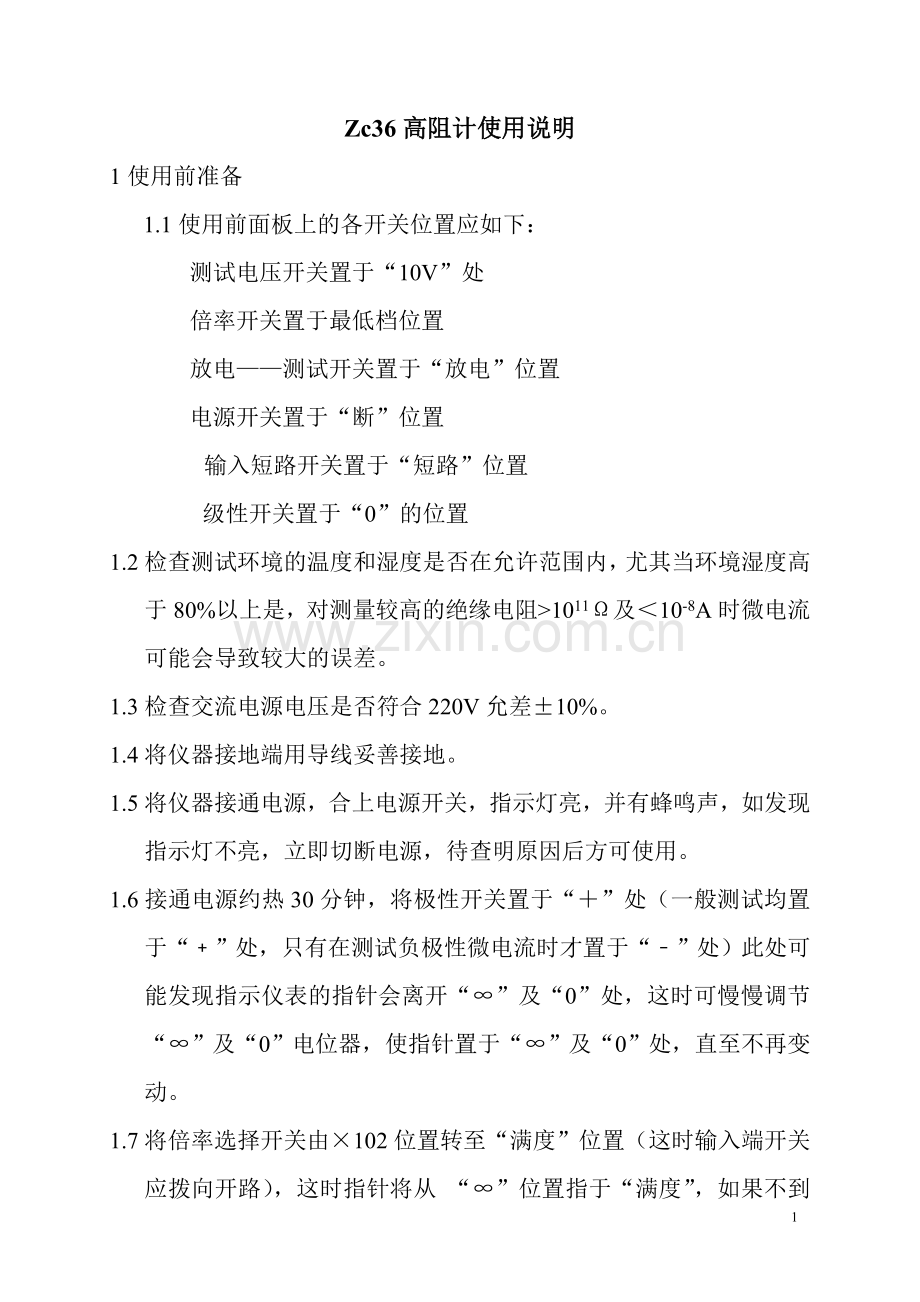

Zc36高阻计使用说明
1使用前准备
1.1使用前面板上的各开关位置应如下：
测试电压开关置于“10V”处
倍率开关置于最低档位置
放电——测试开关置于“放电”位置
电源开关置于“断”位置
输入短路开关置于“短路”位置
级性开关置于“0”的位置
1.2检查测试环境的温度和湿度是否在允许范围内，尤其当环境湿度高于80%以上是，对测量较高的绝缘电阻>1011Ω及＜10-8A时微电流可能会导致较大的误差。
1.3检查交流电源电压是否符合220V允差±10%。
1.4将仪器接地端用导线妥善接地。
1.5将仪器接通电源，合上电源开关，指示灯亮，并有蜂鸣声，如发现指示灯不亮，立即切断电源，待查明原因后方可使用。
1.6接通电源约热30分钟，将极性开关置于“＋”处（一般测试均置于“﹢”处，只有在测试负极性微电流时才置于“﹣”处）此处可能发现指示仪表的指针会离开“∞”及“0”处，这时可慢慢调节“∞”及“0”电位器，使指针置于“∞”及“0”处，直至不再变动。
1.7将倍率选择开关由×102位置转至“满度”位置（这时输入端开关应拨向开路），这时指针将从 “∞”位置指于“满度”，如果不到或超过“满度”，则可调节“满度”电位器，使之调到“满度”，然后再把倍率开关拨到×102处，使指针仍指于“∞”及“0”处，这样反复多次即把仪器灵敏度调好。在测试中应经常检查满度及“∞”，以保证仪器的测试精度。
2测试步骤
2.1高阻测量
2.1.1将被测试样，用测量电缆线盒导线连接至Rx测试端钮和高压接线柱。
2.1.2将测试电压选择开关置于所需要的测试电压档。
2.1.3将“放电——测试”开关置于“测量“档，短路开关仍置于“短路”档，对试样经一定的充电后（视试样电容大小而定，一般为15s，电容大时，可适当延长充电时间）即可将输入短路开关打开，进行读数，若发现指针很快打出满度，则立即将输入短路开关拨到“短路”，“放电——测量”开关拨到放电位置，待查明原因后进行测试。
2.1.4当输入短路开关打开后，如发现表头无读数，或指示很小。可将倍率开关升高一档，并重复上面两个步骤，这样逐档升高，倍率开关直至读数清晰为止（尽量取仪表刻度上1~10的那段刻度）
2.1.5将仪表上的读数（单位为兆欧）乘以倍率开关所指示的倍率及测试电压开关所指的系数（10V为0.01；100V为0.1；250V为0.25；500V为0.5；1000V为1）即为被测试样的绝缘电阻值。
2.1.6在测试绝缘电阻式，如发现指针有不断上升的现象，这是由介质的吸收电流所致，若在很长时间内未稳定，一般情况下是取其合上测试开关后一分钟时的读数，作为试样的绝缘电阻值
2.1.7一个试样测试完毕，即将“放电——测试”开关拨到“放电”位置，输入短路开关拨到“短路”位置，取出试样，对电容量较大的试样（约在0.1μF以上者）需经一分钟左右放电，方能取出试样，否则测试者将受到电容中残余电荷的电击。
2.1.8然后进入下一个试样的测试，具体步骤同前
2.1.9仪器使用完毕后，应先切断电源，并将面板上的各个开关恢复到测试前的位置，拆除所有接线，将仪器安放在保管处。
绝缘材料体积电阻率按下式计算:
              ρV = RX×S / t
其中ρV：被测材料体积电阻率（Ω-cm）
     RX：绝缘电阻测量结果（Ω）
     S：内电极圆柱面面积（cm2）本厂电极S =21.237 cm2 ( 直径D = 5cm )
     t：被测材料试样的平均厚度（cm）
2.2微电流测量：
2.2.1将被测讯号源用测量电缆线和导线连接Lx测试端和接地端。
2.2.2将输入短路开关拨至“输入短路”用“∞、0”电位器调至0。
2.2.3将极性开关置于被测微电流讯号相应的极性“﹢”或“﹣”。
2.2.4输入短路开关拨至开，倍率开关自10-1A起逐步升高，至读数清晰。
2.2.5将仪表上的读数乘以倍率即为微电流值。
3注意事项：
3.1接到Rx、Lx的测试导线必须用高绝缘的屏蔽线（绝缘电阻＞1011Ω），导线长度应不超过1.5cm。
3.2本仪器一般情况下不能用来测量一端接地的试样的绝缘电阻。在测试时，试样应放在绝缘垫板上，以防止漏电影响测试结果。
3.3测试电机电器等电工用品时，应尽量将面积较大的或外露的电极部分接到仪器Rx的高压端，以免外界干扰。
3.4对电缆产品，如有金属护套可将这部分作为一个电极，接至仪器的Rx的高压端，将线芯接至输入端，对无护套的电缆，则可任意连接，但试样必须在金属屏蔽罩内，罩壳外接地。
3.5测试高阻值兆欧电阻时，一般测试电压不超过100V（对能承受高压的电阻除外）。
3.6当被测绝缘电阻高于1010Ω时，应将试样置于屏蔽箱内，箱外壳接地。
3.7测试时，人体不能接触及Rx的高压端及连接物，防止高压触电危险，同时也不能碰地，否则引起高压短路。
3.8测试微电流是“放电——测试”开关置于“放电”位置，防止人体误触高压端。
