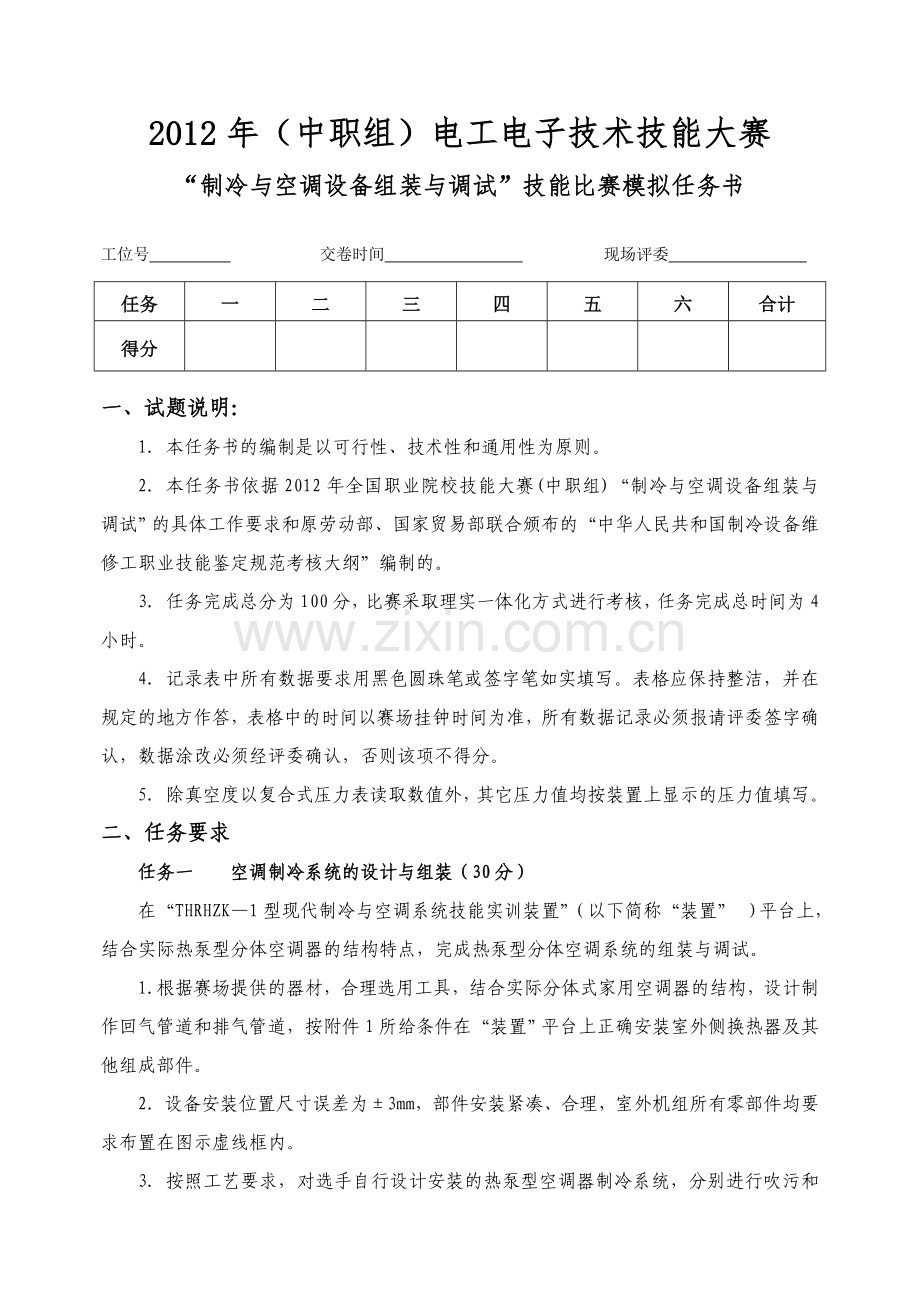

2012年（中职组）电工电子技术技能大赛
“制冷与空调设备组装与调试”技能比赛模拟任务书

工位号 　　　　　交卷时间 　　　　　现场评委

任务
一
二
三
四
五
六
合计
得分

一、试题说明：
1. 本任务书的编制是以可行性、技术性和通用性为原则。
2. 本任务书依据2012年全国职业院校技能大赛(中职组)“制冷与空调设备组装与调试”的具体工作要求和原劳动部、国家贸易部联合颁布的“中华人民共和国制冷设备维修工职业技能鉴定规范考核大纲”编制的。
3. 任务完成总分为100分，比赛采取理实一体化方式进行考核，任务完成总时间为4小时。
4. 记录表中所有数据要求用黑色圆珠笔或签字笔如实填写。表格应保持整洁，并在规定的地方作答，表格中的时间以赛场挂钟时间为准，所有数据记录必须报请评委签字确认，数据涂改必须经评委确认，否则该项不得分。
5. 除真空度以复合式压力表读取数值外，其它压力值均按装置上显示的压力值填写。
二、任务要求
任务一　　空调制冷系统的设计与组装（30分）
在“THRHZK—1型现代制冷与空调系统技能实训装置”（以下简称“装置” ）平台上，结合实际热泵型分体空调器的结构特点，完成热泵型分体空调系统的组装与调试。
1.根据赛场提供的器材，合理选用工具，结合实际分体式家用空调器的结构，设计制作回气管道和排气管道，按附件1所给条件在“装置”平台上正确安装室外侧换热器及其他组成部件。
2．设备安装位置尺寸误差为±3mm，部件安装紧凑、合理，室外机组所有零部件均要求布置在图示虚线框内。

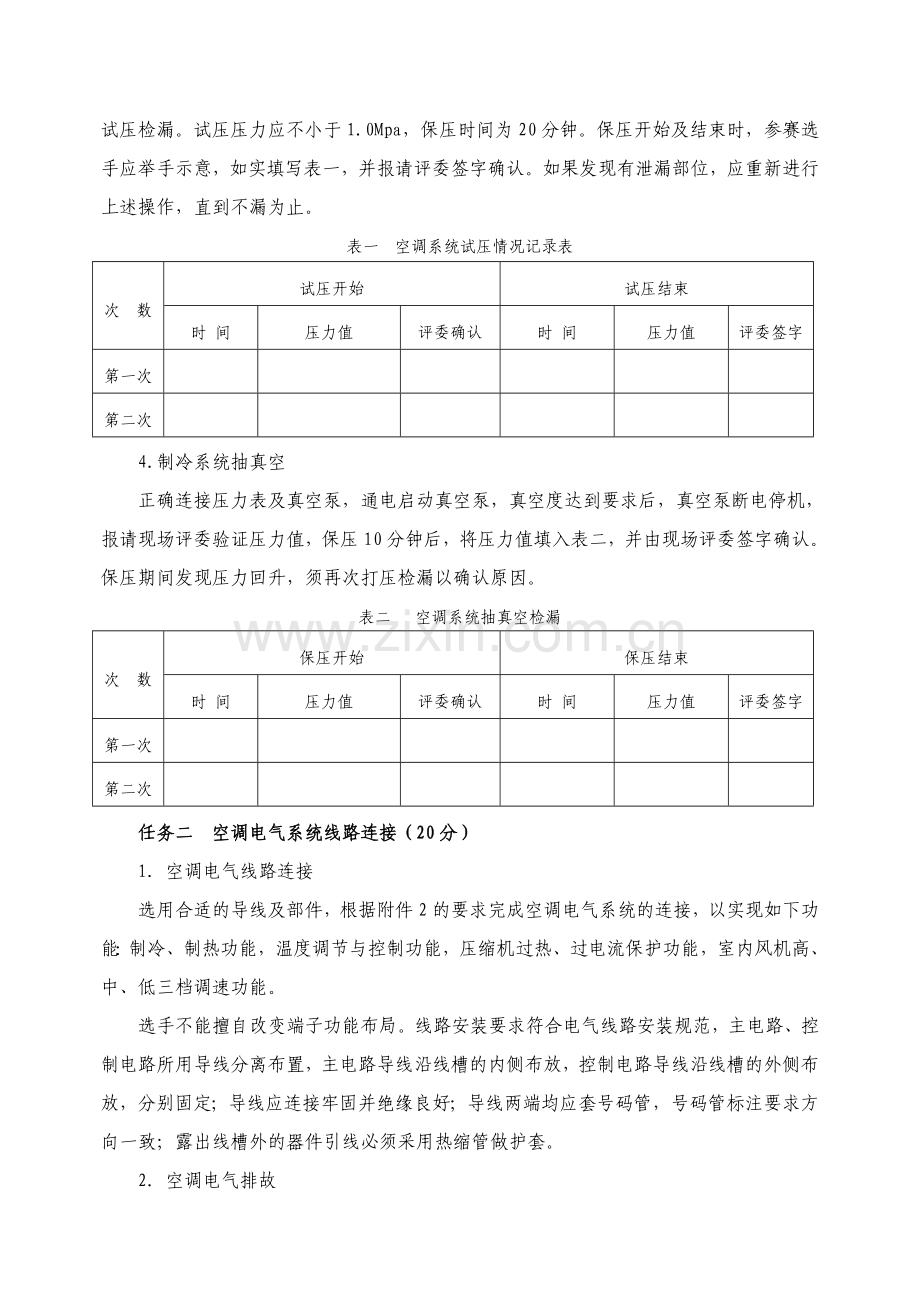

3. 按照工艺要求，对选手自行设计安装的热泵型空调器制冷系统，分别进行吹污和试压检漏。试压压力应不小于1.0Mpa，保压时间为20分钟。保压开始及结束时，参赛选手应举手示意，如实填写表一，并报请评委签字确认。如果发现有泄漏部位，应重新进行上述操作，直到不漏为止。
表一 空调系统试压情况记录表

次 数
试压开始
试压结束
时 间
压力值
评委确认
时 间
压力值
评委签字
第一次

第二次

4.制冷系统抽真空
正确连接压力表及真空泵，通电启动真空泵，真空度达到要求后，真空泵断电停机，报请现场评委验证压力值，保压10分钟后，将压力值填入表二，并由现场评委签字确认。保压期间发现压力回升，须再次打压检漏以确认原因。
表二 空调系统抽真空检漏
次 数
保压开始
保压结束
时 间
压力值
评委确认
时 间
压力值
评委签字
第一次

第二次

任务二　空调电气系统线路连接（20分）
1．空调电气线路连接
选用合适的导线及部件，根据附件2的要求完成空调电气系统的连接，以实现如下功能：制冷、制热功能，温度调节与控制功能，压缩机过热、过电流保护功能，室内风机高、中、低三档调速功能。
选手不能擅自改变端子功能布局。线路安装要求符合电气线路安装规范，主电路、控制电路所用导线分离布置，主电路导线沿线槽的内侧布放，控制电路导线沿线槽的外侧布放，分别固定；导线应连接牢固并绝缘良好；导线两端均应套号码管，号码管标注要求方向一致；露出线槽外的器件引线必须采用热缩管做护套。
2．空调电气排故
空调电气线路连接完成后，对空调系统进行试运行，如发现系统存在故障，根据故障现象对故障进行分析判断并排除，故障排除后，按实际要求填写表三。
表三　空调系统故障检测报告
故障现象：
故障诊断过程记录：记录相关的步骤和测量值，如电阻、电压值等
检测结论
第一步：

第二步：

第三步：

第四步：

第五步：

故障最终确认：
裁判确认(签字)：
故障现象：
故障诊断过程记录：记录相关的步骤和测量值，如电阻、电压值等
检测结论
第一步：

第二步：

第三步：

第四步：

第五步：

故障最终确认：
裁判确认(签字)：
故障现象：
故障诊断过程记录：记录相关的步骤和测量值，如电阻、电压值等
检测结论
第一步：

第二步：

第三步：

第四步：

第五步：

故障最终确认：
裁判确认(签字)：

任务三　空调系统调试运行（10分）
空调系统调试完成后，在制冷模式下（设定温度为18℃、高风档）运行10分钟，然后测量运行电流、吸排气压力值等参数，如实填写表四，并报请评委签字确认。
表四 空调器试运行记录表
项目名称
项目内容
参考值
实测值
评委签字
通
电
试
运
行
系统运行开始时间

系统运行结束时间

高压压力

低压压力

压缩机电流

注：表中参考值以当地气候条件测试，由工作人员测试给出参考值

任务四 电冰箱电气接线及排故（15分）
1．电冰箱电气线路连接
智能温控型电冰箱制冷系统已完成组装、打压检漏、抽真空、充注制冷剂操作，电气系统已完成零部件到接线端子排的线路连接，选手只需完成接线端子排到电气挂箱之间的电气连接。
2．电冰箱电气排故
线路连接完成后，对电冰箱系统进行试运行，如发现系统存在故障，根据故障现象对故障进行分析判断并排除，故障排除后，按实际要求填写表五。
表五　冰箱系统故障检测报告
故障现象：
故障诊断过程记录：记录相关的步骤和测量值，如电阻、电压值等
检测结论
第一步：

第二步：

第三步：

第四步：

第五步：

故障最终确认：
裁判确认(签字)：
故障现象：
故障诊断过程记录：记录相关的步骤和测量值，如电阻、电压值等
检测结论
第一步：

第二步：

第三步：

第四步：

第五步：

故障最终确认：
裁判确认(签字)：
故障现象：
故障诊断过程记录：记录相关的步骤和测量值，如电阻、电压值等
检测结论
第一步：

第二步：

第三步：

第四步：

第五步：

故障最终确认：
裁判确认(签字)：
3．电冰箱系统调试运行
启动电冰箱系统并运行10分钟（冰箱状态设置：冷冻室温度为-24℃、变温室温度为0℃、速冻功能为off、智能功能为off、假日功能为on），运行开始及结束须报请现场评委确认，如实记录运行参数，并将各参数值填入表六。
表六 电冰箱试运行记录表
项目名称
项目内容
实测值
评委签字
通
电
试
运
行
系统运行开始时间

系统运行结束时间

排气压力

吸气压力

整机电流

任务五　与制作过程相关的知识答题（15分）
详见附录第1题至第5题。
任务6 安全意识与职业素养评价（10分）
1．完成竞赛任务所有操作符合安全操作规范。
2．操作台、工作台表面整洁，工具摆放、导线头等处理符合职业岗位要求。
3．遵守赛场纪律，尊重赛场工作人员。
4．爱惜赛场设备、器材。
三、违规扣分
有下列情形，选手应填写组装调试违纪情况记录表，从竞赛成绩中扣相应分。
1．因未能做到节约环保，申领T形管扣10分/条，申领Φ9.52铜管和Φ6铜管扣5分/米，申领二通阀、三通阀每根扣5分。
2．在完成工作任务过程中,因操作不当导致大量制冷剂泄漏扣10分。
3．在完成工作任务过程中,因操作不当导致触电或烫伤中的一项扣10分。
4．因违规操作,损坏赛场设备及部件扣分：压缩机10分，换热器10分，四通电磁换向阀5分，其它设施及系统零部件2分。
5．扰乱赛场秩序,干扰评委的正常工作扣10分,情节严重者,经首席评委同意,取消参赛资格。
6．在参赛过程中作弊,经首席评委同意,取消参赛资格。

附录：
任务五　与制作过程相关的知识答题（15分）
1．压缩机输出激励的能量主要通过哪四种形式耗散。
2．压缩机排气口，回气口配管有哪些要求？
3．增加配重的目的是什么？
4．如果发现压缩机配管的振动过大，特别是压缩机排气管，回气管振动过大， 如何进行整改
5． 简述活塞式压缩机的工作原理。
6.绘图示意空调系统组成及制冷剂状态（制热条件下）。
