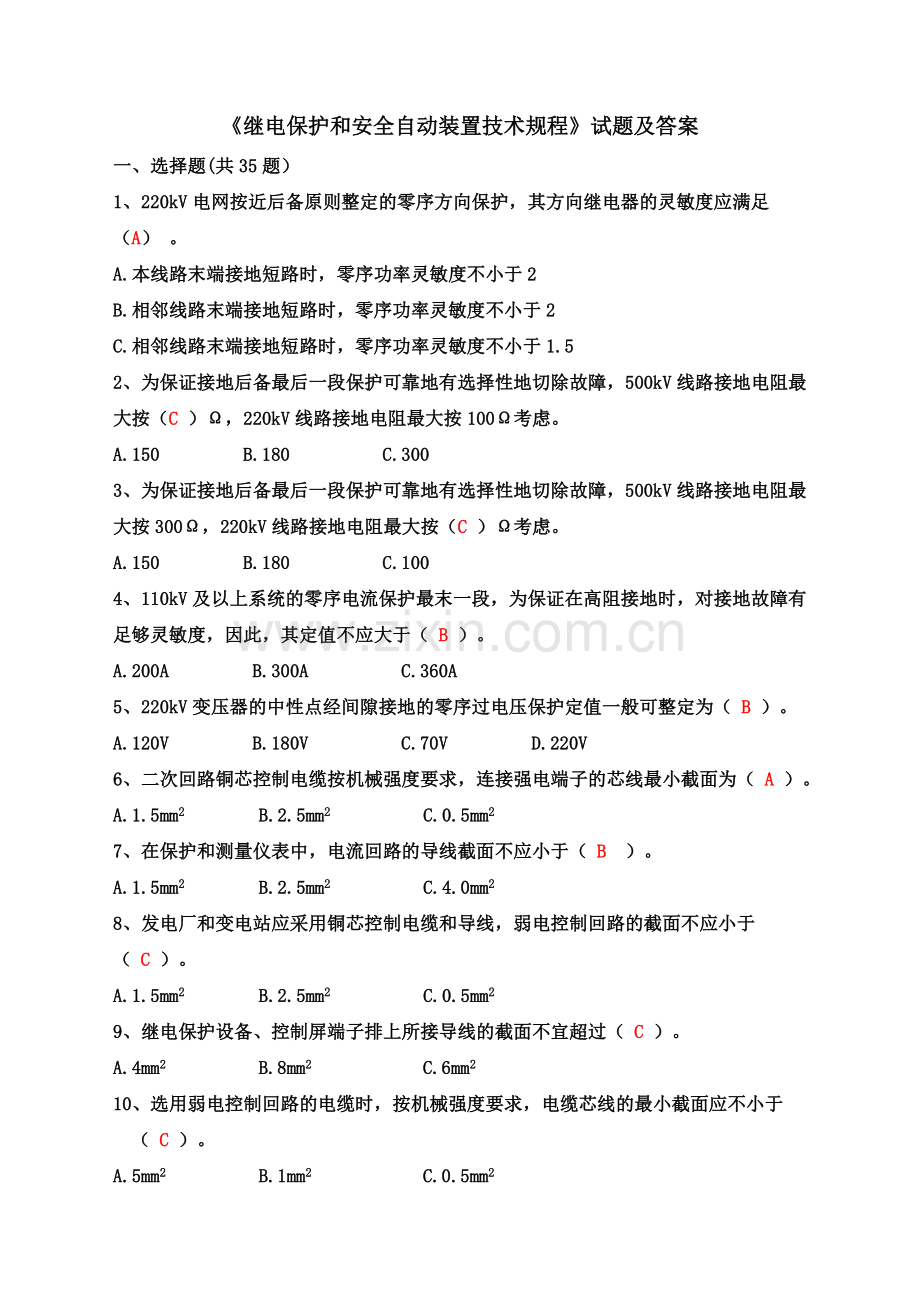

《继电保护和安全自动装置技术规程》试题及答案
一、选择题(共35题）
1、220kV电网按近后备原则整定的零序方向保护，其方向继电器的灵敏度应满足（A） 。
A. 本线路末端接地短路时，零序功率灵敏度不小于2
B. 相邻线路末端接地短路时，零序功率灵敏度不小于2
C. 相邻线路末端接地短路时，零序功率灵敏度不小于1.5
2、 为保证接地后备最后一段保护可靠地有选择性地切除故障，500kV线路接地电阻最大按（C ）Ω，220kV线路接地电阻最大按100Ω考虑。
A.150 B.180 C.300
3、 为保证接地后备最后一段保护可靠地有选择性地切除故障，500kV线路接地电阻最大按300Ω，220kV线路接地电阻最大按（C ）Ω考虑。
A.150 B.180 C.100
4、110kV及以上系统的零序电流保护最末一段，为保证在高阻接地时，对接地故障有足够灵敏度，因此，其定值不应大于（ B ）。
A.200A B.300A C.360A
5、220kV变压器的中性点经间隙接地的零序过电压保护定值一般可整定为（ B ）。
A.120V B.180V C.70V D.220V
6、 二次回路铜芯控制电缆按机械强度要求，连接强电端子的芯线最小截面为（ A ）。
A.1.5mm2 B.2.5mm2 C.0.5mm2
7、 在保护和测量仪表中，电流回路的导线截面不应小于（ B ）。
A.1.5mm2 B.2.5mm2 C.4.0mm2
8、 发电厂和变电站应采用铜芯控制电缆和导线，弱电控制回路的截面不应小于（ C ）。
A.1.5mm2 B.2.5mm2 C.0.5mm2
9、 继电保护设备、控制屏端子排上所接导线的截面不宜超过（ C ）。
A.4mm2 B.8mm2 C.6mm2
10、 选用弱电控制回路的电缆时，按机械强度要求，电缆芯线的最小截面应不小于
（ C ）。
A.5mm2 B.1mm2 C.0.5mm2

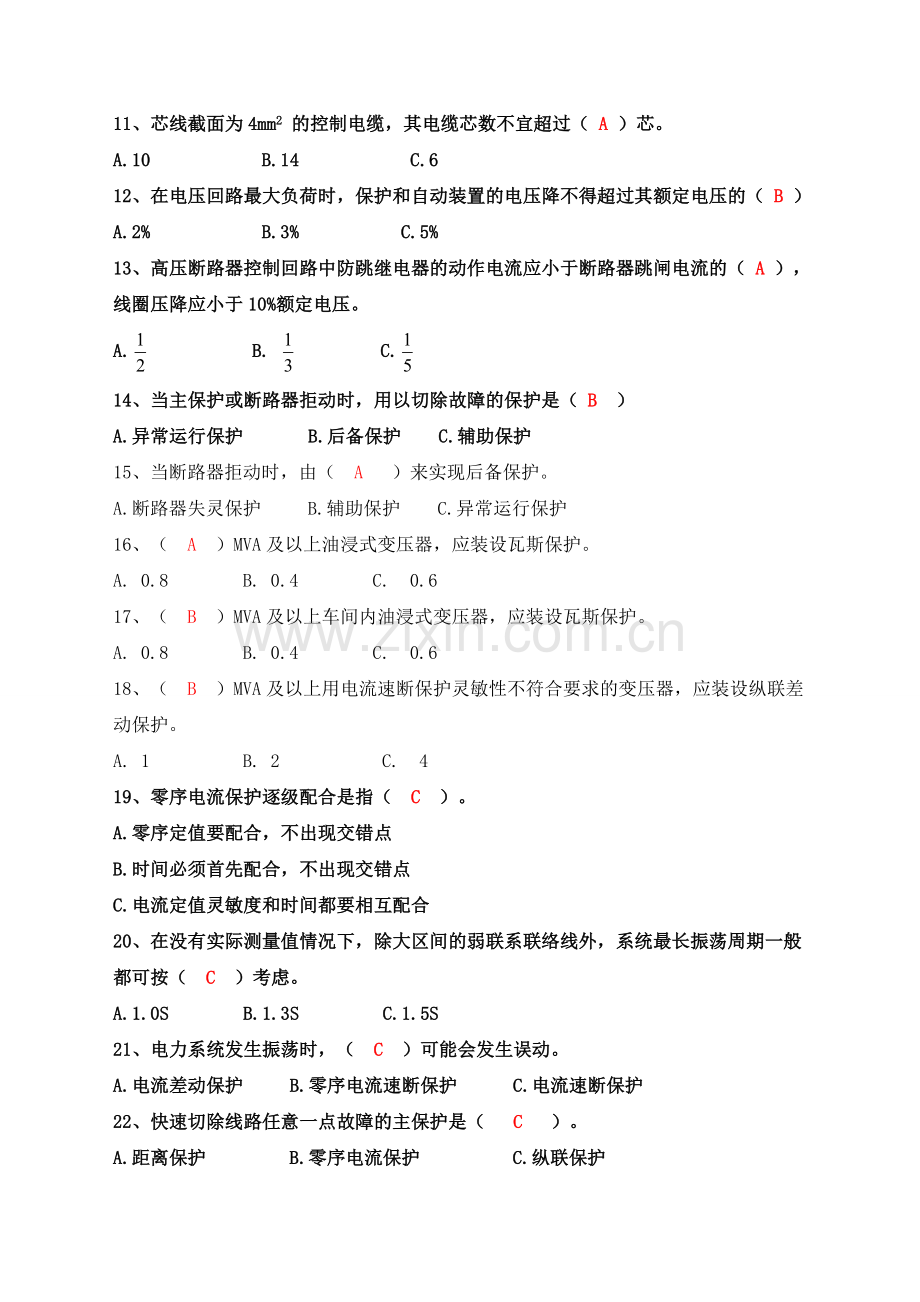

11、 芯线截面为4mm2 的控制电缆，其电缆芯数不宜超过（ A ）芯。
A.10 B.14 C.6
12、 在电压回路最大负荷时，保护和自动装置的电压降不得超过其额定电压的（ B ）
A.2% B.3% C.5%
13、 高压断路器控制回路中防跳继电器的动作电流应小于断路器跳闸电流的（ A ），线圈压降应小于10%额定电压。
A. B. C.
14、当主保护或断路器拒动时，用以切除故障的保护是（ B ）
A.异常运行保护 B.后备保护 C.辅助保护
15、当断路器拒动时，由（ A ）来实现后备保护。
A.断路器失灵保护 B.辅助保护 C.异常运行保护
16、（ A ）MVA及以上油浸式变压器，应装设瓦斯保护。
A. 0.8 B. 0.4 C. 0.6
17、（ B ）MVA及以上车间内油浸式变压器，应装设瓦斯保护。
A. 0.8 B. 0.4 C. 0.6
18、 （ B ）MVA及以上用电流速断保护灵敏性不符合要求的变压器，应装设纵联差动保护。
A. 1 B. 2 C. 4
19、 零序电流保护逐级配合是指（ C ）。
A. 零序定值要配合，不出现交错点
B. 时间必须首先配合，不出现交错点
C. 电流定值灵敏度和时间都要相互配合
20、 在没有实际测量值情况下，除大区间的弱联系联络线外，系统最长振荡周期一般都可按（ C ）考虑。
A.1.0S B.1.3S C.1.5S
21、 电力系统发生振荡时，（ C ）可能会发生误动。
A. 电流差动保护 B.零序电流速断保护 C.电流速断保护
22、 快速切除线路任意一点故障的主保护是（ C ）。
A. 距离保护 B.零序电流保护 C.纵联保护
23、 发电厂地、变电站蓄电池直流母线电压允许波动范围为额定电压的（ C ）。
A. ±3% B.±5% C.±10%
24、 继电保护试验用仪器的精度及测量二次回路绝缘表计的电压等级应分别为（ B ）。
A.1级 1000V B. 0.5级 1000V C.0.2级 500V
25、微机继电保护装置的使用年限一般为（ A ）。
A.10～12年 B.8～10年 C.6～8年
26、 静态保护直流电源电压纹波系数要求不大于（ B )。
A.4% B.2% C.5%
27、 在电流互感器二次回路进行短路接线时，应用短路片或导线联接，运行中的电流互感器短路后，应仍有可靠的接地点，对短路后失去接地点的接线（ A )。
A. 应有临时接地线，但在一个回路中禁止有两个接地点
B. 应有临时接地线，且可以有两个接地点
C. 可以没有接地点
28、 电流互感器二次回路接地点的正确设置方式是：（ C ).
A. 每只电流互感器二次回路必须有一个单独的接地点
B. 所有电流互感器二次回路接地点均设置在电流互感器端子箱内
C.电流互感器的二次侧只允许人一个接地点，对于多组电流互感器相互有联系有二次回路接地点应设在保护盘上
29、 在控制室经零相公共小母线N600连接的220～500kV的母线电压互感器二次回路，其接地点应（ B ）。
A. 各自在220～500kV保护室外一点接地
B. 只在N600室内接地
C. 在开关场处及室内均接地
30、 经控制室N600连通的几组电压互感器二次回路，（ A ）在控制室将N600一点接地。
A. 只应 B.宜 C.不得
31、 经控制室N600连通的几组电压互感器二次回路，应在控制室将N600接地，其中用于取得同期电压的线路电压抽取装置的二次（ D )在开关场加行接地。
A. 应　　　　B．宜　　　　C．不得　　　　D．如与N600无电气联系，可
32、 对双母线接线按近后备原则配置的两套主保护，（ A ）合用电压互感器的同一二次绕组。
A. 可以 B.必须 C.不得
33、 集成电路型、微机型保护装置的电流、电压引入线应采用屏蔽电缆，同时（ C ）。
A. 电缆的屏蔽层应仅在开关场可靠接地
B. 电缆的屏蔽层应仅在控制室可靠接地
C. 电缆的屏蔽层应开关场和控制室两端可靠接地
34、对于集成电路型、微机型保护，为增强其抗干扰能力应采取的方法是（ C ）。
A.交流电源引入线必须经抗干扰处理，直流电源来线可不经抗干扰处理
B.直流电源引入线必须经抗干扰处理，交流电源来线可不经抗干扰处理
C.交流及直流电源引入线均必须经抗干扰处理
35、 在以下三种关于微机保护二次回路抗干扰措施的定义中，错误的是（ B ）。
A. 强电和弱电回路不得合用同一根电缆
B. 尽量要求使用屏蔽电缆，如使用普通铠装电缆，则应使用电缆备用芯，在开关场及主控室同时接地地方法，作为抗干扰措施
C. 保护用电缆与电力电缆不应同层敷设
二、判断题(共35题)
1、规程规定线路的电流Ⅲ段保护在其线路末端保证2.0的灵敏度。 （ ×）
2、对只有两回线和一台变压器的变电站，当该变压器退出运行时，可以不更改两侧线路保护定值，此时，不要求两回线相互之间的整定配合有选择性。（ √ ）
3、采用单相重合闸的线路的零序电流保护的最末一段的时间要躲过重合闸周期。（ √ ）
4、主保护双重化主要是指两套主保护的交流电流、电压和直流电源彼此独立；有独立的选相功能；有两套独立的保护专（复）用通道，断路器有两个跳闸线圈，每套主保护分别启动一组。（ √ ）
5、对于双重化保护的电流回路，电压回路，直流电源回路，双套跳闸线圈的控制回路等，不宜合用同一根多芯电缆。（ √ ）
6、所有电流互感器和电压互感器的二次绕组应有永久性的、可靠的保护接地。（ √ ）
7、电压互感器和电流互感器二次回路只能且必须是一点接地。 （ √ ）
8、电流互感器二次回路接地点的正确设置方式是：其二次回路只允许有一个接地点，对于多组有电气联系的电流互感器二次回路接地点应设在保护屏上。（ √ ）
9、对动作功率小于5W的跳闸出口继电器，其起动电压应大于直流额定电压的50%。（√ ）
10、一条线路两端的同一型号微机高频保护程序版本可采用不同的程序版本。（ × ）
11、对于终端站具有小水电或自备发电机的线路，当主供电源线路故障时，为保证主供电源能重合成功，应将其解列。（ √ ）
12、电力系统中，各电力设备和线路的原有继电保护和安全自动装置，凡能满足可靠性、选择性、灵敏性和速动性要求的，均应予以保留。凡是不能满足要求的，应逐步进行改造。（ √ ）
13、不允许用电缆备用芯两端接地的方法作为抗干扰措施。 （ √ ）
14、高频保护用的高频同轴电缆外皮应在两端分别接地，并紧靠高频同轴电缆敷设截面不小于100mm2 两端接地的铜导线。（ √ ）
15、跳闸连接片的开口端应装在下方，接到断路器的跳闸线圈回路。（ × ）
16、对于220～500kV母线采用1个半断路器接线时，每组母线宜装设两套母线保护。（ √ ）
17、对于普通变压器的零序过电流保护，宜接到变压器中性点引出线回路的电流互感器上；零序方向过电流保护宜接到高、中压侧三相电流互感器的零序回路上。（ √ ）
18、220kV线路保护应按简化主保护加强后备保护的基本原则配置和整定。（ × ）
19、220kV线路的两套主保护应同时动作于断路器的一组跳闸线圈。（ × ）
20、220kV线路的两套全线速动保护的交流电流、电压回路和直流电源彼此独立。对双母线接线，两套保护可合用交流电压回路。（ √ ）
21、 对220kV线路，当接地电阻不大于100Ω时，保护应能可靠地切除故障。（ √ ）
22、 二次回路的工作电压不宜超过250V，最高不应超过1000V。（ × ）
23、 屏柜上试验部件、连接片、切换片的安装中心线离地面不宜低于300mm。（ √ ）
24、 110kV及以下系统保护用电流互感器可以采用P类电流互感器。（ √ ）
25、 对于双层屏蔽电缆，内、外层屏蔽都应两端接地。（ × ）
26、 交流和直流回路不应合用同一根电缆。（ √ ）
27、 保护用电缆与电力电缆应同层敷设。（ × ）
28、 按近后备原则配置的双重化主保护应分别接入电流互感器的不同二次绕组。（ √ ）
29、 与保护连接的同一回路应在同一根电缆中走线。（ √ ）
30、 保护的输入、输出回路应使用空触点、光耦或隔离变压器隔离。（ √ ）
31、 按双重化配置的保护装置的通道应互相独立，但通道及加工设备的电源可共用。（ × ）
32、 对于同杆并架的双回线的双重化保护装置的通道均应采用光纤通道传送信息，并分别使用不同的光纤芯或PCM终端。（ √ ）
33、 当采用电力线载波通道传送闭锁信号时，可采用相-相耦合方式。（ × ）
34、 远方跳闸不闭锁重合闸。（ × ）
35、 故障记录装置与调度端主站的通信宜采用专用数据网传送。（ √ ）
三、填空题(共30题)
1、110kV线路宜采用（ 远 ）后备保护，220kV线路保护宜采用（ 近 ）后备保护。
2、 电力设备由一种运行方式转为另一种运行方式的操作过程中，被操作的有关设备均应在保护的范围内，部分保护装置可短时失去（选择性）。
3、 继电保护后备保护逐级配合是指灵敏度及（动作时间）上，与上一级线路或元件的继电保护整定值相互配合。
4、 接地故障保护最末一段（如零序电流保护最末一段），对220kV线路应以适应故障点经 100Ω接地电阻短路为整定条件, 零序电流保护最末一段的电流动作值应不大于（ 300 ）A。
5、 在某些条件下必须加速切除短路时，可使保护（无选择性）动作。但必须采取补救措施。如重合闸和备自投来补救。
6、 保护用的电流互感器安装位置的选择，既要考虑消除保护死区，也要尽可能消除 （电流互感器本身故障）所产生的后果。
7、 用于超高压的电网保护，直接作用于断路器跳闸的中间继电器，其动作时间应小于（10ms）。
8、 继电保护人员在输入定值时，应（停用整套）微机继电保护装置。
9、 一条线路两端的同一型号微机高频保护程序版本应（相同）。
10、 继电保护装置试验所用仪表的精度应为（0.5）级。
11、 电力系统对继电保护的基本性能要求有可靠性、（选择性）、快速性、灵敏性。
12、 继电保护的“三误”是（误接线）、误碰、误整定。
13、 操作箱跳闸出口继电器的动作电压不宜低于直流额定电压的（55）%，也不应高于直流额定电压的（70）%。
14、 进行二次回路的绝缘检查时，应使用的绝缘电阻表是（1000）V。
15、 断路器最低跳、合闸电压不低于（30）%额定电压，但不大于（65）%额定电压。
16、 电力系统继电保护和安全自动装置的功能是在( 合理的电网结构 )前提下，保证电力系统和电力设备的安全运行。
17、 继电保护和安全自动装置的配置要满足电力网结构和厂站主接线的要求，并考虑电力网和厂站运行方式的（ 灵活性 ）。
18、 ( 主保护 )是满足系统稳定和设备安全要求，能以最快速度有选择地切除被保护设备和线路故障的保护。
19、 有（ 独立选相 ）跳闸功能的线路保护装置发出的跳闸命令，应能直接传送至相关断路器的分相跳闸执行回路。
20、 使用于（ 单相 ）重合闸线路的保护装置，应具有在单相跳闸后至重合前的两相运行过程中，健全相再故障时快速动作三相跳闸的保护功能。
21、 技术上无特殊要求及无特殊情况时，保护装置中的零序电流方向元件应采用 （ 自产零序电压 ），不应接入电压互感器的开口三角电压。
22、 对仅配置一套主保护的设备，应采用主保护与后备保护（ 相互独立 ）的装置。
23、 对适用于110kV及以上电压线路的保护装置，应具有测量（ 故障点 ）距离的功能。
24、 保护装置故障记录要求应能保证在装置（直流电源）消失时，不丢失已记录信息。
25、 变压器非电气量保护不应启动（ 失灵 ）保护。
26、 母线保护仅实现三相跳闸出口；且应允许接于本母线的断路器失灵保护（共用）其跳闸出口回路。
27、 母线保护应允许使用（ 不同变比 ）的电流互感器。
28、 对220kV～500kV分相操作的断路器，断路器失灵保护可仅考虑断路器（单相）拒动的情况。
29、 中性点不接地单星形接线电容器组，可装设中性点（ 电压不平衡 ）保护；
30、 当备用电源自动投入装置动作时，如备用电源或设备投于故障，应有保护（ 加速 ）跳闸。
