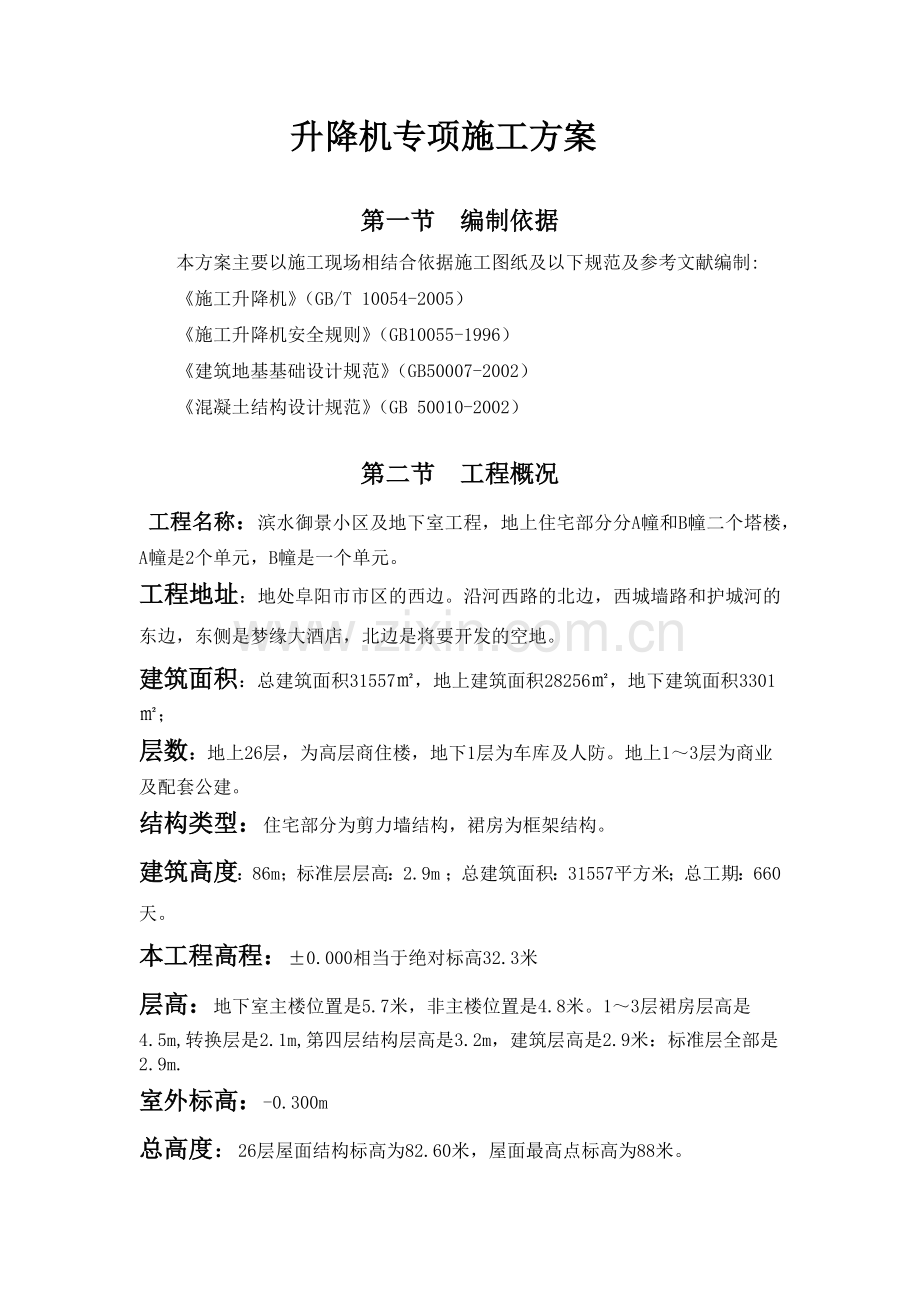

升降机专项施工方案

第一节 编制依据
本方案主要以施工现场相结合依据施工图纸及以下规范及参考文献编制:
《施工升降机》（GB/T 10054-2005）
《施工升降机安全规则》（GB10055-1996）
《建筑地基基础设计规范》（GB50007-2002）
《混凝土结构设计规范》（GB 50010-2002）

第二节 工程概况
工程名称：滨水御景小区及地下室工程，地上住宅部分分A幢和B幢二个塔楼，A幢是2个单元，B幢是一个单元。
工程地址：地处阜阳市市区的西边。沿河西路的北边，西城墙路和护城河的东边，东侧是梦缘大酒店，北边是将要开发的空地。
建筑面积：总建筑面积31557㎡，地上建筑面积28256㎡，地下建筑面积3301㎡；
层数：地上26层，为高层商住楼，地下1层为车库及人防。地上1～3层为商业及配套公建。
结构类型：住宅部分为剪力墙结构，裙房为框架结构。
建筑高度：86m；标准层层高：2.9m ；总建筑面积：31557平方米；总工期：660天。
本工程高程：±0.000相当于绝对标高32.3米
层高：地下室主楼位置是5.7米，非主楼位置是4.8米。1～3层裙房层高是4.5m,转换层是2.1m,第四层结构层高是3.2m，建筑层高是2.9米：标准层全部是2.9m.
室外标高：-0.300m
总高度：26层屋面结构标高为82.60米，屋面最高点标高为88米。
地下室混凝土结构特点：
地下室底板面标高-5.90米，地下室顶板标高主楼部分（A-D轴和J-L轴）是-0.10米，其他部位是-0.90米。地下室层高为5.7米；地下室顶板混凝土厚度非机动车道是300mm,其余均为350㎜。板筋为14、16、18；梁筋为25、20，混凝土强度等级为C50，地下室顶板为人防区荷载参数50Kn\m2,祥见计算式中的梁板参数。
地下室钢筋：地下室钢筋采用三级钢
目前现场情况：
由于场地十分狭窄，工地就在道路边，南侧人行道边距裙房外墙边只有9米、西侧人行道边距裙房外墙边只有7米，主楼设在消防通道而侧，四周环绕裙房 。
安装位置选择：
根据本工程特点和场地特点以及工程进度要求，为保证人货梯在安装、拆卸和使用过程中的安全，也为保证人货梯能满足上下垂直运输施工要求。人货梯安装位置：1#人货梯设置在地下室顶板东西方向中心距离 （1-13）轴，南北方向距离（1-L）轴3.60米。人货梯基础埋置在地下室顶板上-0·45标高处，人货梯基础面与地下室顶板梁面标高齐平（-0·45米）；2#人货梯设置在地下室顶板东西方向中心距离轴向东2·4米，南北方向距离（2-J）轴3.60米，人货梯基础埋置在地下室顶板上-0·45标高处，人货梯基础面与地下室顶板梁面标高齐平（-0·45米）。

第三节 安装锚固方案
SCD200/200J为Ⅲ型锚固。锚固长度：2800~3200mm，锚固间距：锚固高度为6m一道，锚固架与墙体相连。
1、前期准备
施工所使用的人货梯以及配件必须是正规厂家制造具有产品出厂合格证和安全检测合格证的产品和结构构件。
1.1、将基础方案做好，保证基础的水平及各项使用要求；
1.2、保持施工升降机的进场道路通畅，并有足够的停放设备空间；
1.3、确保安装地点满足安全检查机构所规定的要求，且已获得安装许可。安装工地应配备一个专用电源箱，供电熔断器的电流为升降机额定电流的1.5～2倍，升降机工作电源电压值上下波动不得超过5%；
1.4、升降机的专用电源箱应直接从工地变电室引入电源，距离最好不超过30米，一般每个吊笼需配置一根大于4×25mm的铜芯电缆，如距离过长，应适当增加电缆的截面积；
1.5、专用配电箱内每一吊笼均用一开关控制，电源箱需采用冲击波无动作型漏电保护开关。
1.6、用接地电阻测试仪测量升降机钢结构及电器设备金属外壳的接地电阻，不得大于4Ω。用500兆欧表测量电动机及电器元件的对地绝缘电阻应不小于1MΩ；
1.7、准备好停层附件，如支架、安全栏杆等；
1.8、确定附墙方案，按需要准备好预埋件或固定件，并提前在符合附墙要求的附
2、施工升降机的安装
2.1、把基础表面清扫干净；
2.2、将基础底座安装在基础平台上，用水平尺检查水平，并填实基础，检查基础底座中心到附墙点的距离；
2.3、按此顺序上三个标准节；
2.4、安装吊笼；
2.5、接通电源，对设备进行检测；
2.6、应用小辈杆进行标准节安装；
2.7、安装到高度后，安装各项限位，并进行调试；
2.8、安装外笼后，对设备试运行良好后，方可投入使用。
3、技术要求
3.1、每安装一道附墙架，应用经纬仪测量其垂直度；
3.2、附墙架允许的最大水平偏角为±；
3.3、齿轮和齿条的啮合侧隙应为0.2~0.7mm，靠背轮和齿条背间隙为0.5mm；
3.4、各滚轮与标准节间隙为0.5mm；
3.5、每隔6m安装一道护线杆；
3.6、安装对重时应保证对重与滑道间隙为0.5mm；
3.7、上极限碰铁应安装在吊笼越过上平台150mm处，下极限碰铁应安装在吊笼满载下行时自动停止在碰到缓冲簧100~200mm处；
3.8、必须保证极限开关触柄与上下极限碰铁的距离，在极限开关断开时，触柄距碰铁0.5~2mm内。

第四节 施工升降机的拆卸
升降机拆卸的方法与顺序基本上是与安装时相反，故这里仅给出一些主要的操作及注意事项。
1、将升降机附近区域用栅栏围住，并设置标志“谨防坠物”；
2、把笼顶操纵盒移到吊笼顶上，并将笼顶操纵盒上的“加节／运行”开关持到“加节”位置，装好吊杆及安全围栏；
3、将吊笼开到导轨架顶部，拆下两个限位撞块；
4、卸下导轨架标准节，过道竖杆、附墙架等，用吊笼运到地面。注意吊笼顶部一次只能装相当于3节标准节的重量；
5、同时，拆下电缆导向架、撑杆等，直到只有3节标准节时，把吊笼开到缓冲器上；
6、切断主电源，拆下电源电缆，松开吊笼电机的制动闸，用吊车吊走吊笼；
7、拆下三节标准节、基础构架及缓冲器等。

第五节 安全要求及措施
1、安装作业人员应按高空中作业的要求操作：佩戴安全帽、系安全带、穿防滑鞋；
2、安装作业时，必须按额定载荷重量下进行安装，不许超载；
3、风速超过13m/s时及恶劣天气下不能进行安装作业；
4、安装作业时，应防止安装地点上方掉落物体，避免高空多层次作业；
5、首层进料口一侧搭设2m的防护棚安全通道，通道两侧用密目网封闭，通道顶部用50厚木板防护；
6、楼层上料平台处临边设1.5m高的防护栏；
7、每层楼层处设安全防护门和楼层标识牌。

第六节 施工升降机计算书
一、参数信息
1.施工升降机基本参数
施工升降机型号
SC200/200
吊笼形式
双吊笼
架设总高度(m)
95
标准节长度(m)
1.51
底笼长(m)
4.5
底笼宽(m)
3
标准节重(kg)
150
对重重量(kg)
1300
单个吊笼重(kg)
1500
吊笼载重(kg)
2000
外笼重(kg)
1480
其他配件总重量(kg)
200
2.楼板参数
基础混凝土强度等级
C50
楼板长(m)
8.5
楼板宽(m)
7.5
楼板厚(m)
0.35
梁宽(m)
0.5
梁高(m)
1
板中底部短向配筋
B14@150
板边上部短向配筋
B14@150
板中底部长向配筋
B14@150
板边上部长向配筋
B14@150
梁截面底部纵筋
13CR25
梁截面底部纵筋
1CR1
梁中箍筋配置
A12@150
箍筋肢数
2
3.荷载参数：
施工荷载(kN/m2)
1
4.钢管参数：
钢管类型
Ф48×3.2
钢管横距(m)
0.7
钢管纵距(m)
0.7
钢管步距(m)
0.8
模板支架立杆伸出顶层横向水平杆中心线至模板支撑点的长度(m)
0.1

二、基础承载计算：
导轨架重（共需63节标准节，标准节重150kg）：150kg×63=9450kg，
施工升降机自重标准值：Pk=((1500×2+1480+1300×2+200+9450)+2000×2)×10/1000=207.3kN；
施工升降机自重：P=(1.2×(1500×2+1480+1300×2+200+9450)+1.4×2000×2)×10/1000=256.76kN；
三、地下室顶板结构验算
验算时不考虑地下室顶板下的钢管的支承作用，施工升降机的全部荷载由混凝土板来承担。根据板的边界条件不同，选择最不利的板进行验算
楼板长宽比：Lx/Ly=7.5/8.5=0.88
1、荷载计算
楼板均布荷载：q=256.76/(4.5×3)=19.02kN/m2
2、混凝土顶板配筋验算
依据《建筑施工手册》（第四版）：
Mxmax=0.0302×19.02×7.52=32.31kN·m
Mymax=0.0221×19.02×7.52=23.64kN·m
M0x=-0.0795×19.02×7.52=-85.05kN·m
M0y=-0.0722×19.02×7.52=-77.24kN·m
混凝土的泊桑比为μ=1/6，修正后求出配筋。
板中底部长向配筋：
Mx=Mxmax+μMymax=32.31+23.64/6=36.25kN·m
αs=|M|/(α1fcbh02)=36.25×106/(1.00×23.10×7.50×103×325.002)=0.002；
ξ=1-(1-2×αs)1/2=1-(1-2×0.002)0.5=0.002；
γs=1-ξ/2=1-0.002/2=0.999；
As=|M|/(γsfyh0)=36.25×106/(0.999×300.00×325.00)=372.16mm2。
实际配筋：1180.19 mm2 > 372.16 mm2
板中底部长向配筋满足要求。
板中底部短向配筋：
My=Mymax+μMxmax=23.64+32.31/6=29.03kN·m
αs=|M|/(α1fcbh02)=29.03×106/(1.00×23.10×8.50×103×325.002)=0.001；
ξ=1-(1-2×αs)1/2=1-(1-2×0.001)0.5=0.001；
γs=1-ξ/2=1-0.001/2=0.999；
As=|M|/(γsfyh0)=29.03×106/(0.999×300.00×325.00)=297.93mm2。
实际配筋：1180.19 mm2 > 297.93 mm2
板中底部短向配筋满足要求。
板边上部长向配筋：
M0x=M0xmax+μM0ymax=(-85.05)+-77.24/6=-97.93kN·m
αs=|M|/(α1fcbh02)=97.93×106/(1.00×23.10×7.50×103×325.002)=0.005；
ξ=1-(1-2×αs)1/2=1-(1-2×0.005)0.5=0.005；
γs=1-ξ/2=1-0.005/2=0.997；
As=|M|/(γsfyh0)=97.93×106/(0.997×300.00×325.00)=1007.06mm2。
实际配筋：1180.19 mm2 > 1007.06 mm2
板边上部长向配筋满足要求。
板边上部短向配筋：
M0y=M0ymax+μM0xmax=(-77.24)+-85.05/6=-91.42kN·m
αs=|M|/(α1fcbh02)=91.42×106/(1.00×23.10×8.50×103×325.002)=0.004；
ξ=1-(1-2×αs)1/2=1-(1-2×0.004)0.5=0.004；
γs=1-ξ/2=1-0.004/2=0.998；
As=|M|/(γsfyh0)=91.42×106/(0.998×300.00×325.00)=939.69mm2。
实际配筋：1180.19 mm2 > 939.69 mm2
板边上部短向配筋满足要求。
3、混凝土顶板挠度验算
板刚度：Bc=Eh3/(12(1-μ2))=3.45×104×3503/(12×(1-(1/6)2))=12.68×1010
q=19.02kN/m2=0.019N/mm2
L=7500mm
板最大挠度：fmax=ωmaxql4/Bc=0.0027×0.019×75004/(12.68×1010)=1.28mm
fmax/L=1.28/7500=1/5852.42<1/250
板配筋和挠度变形完全满足支承施工升降机荷重要求。
4、混凝土梁配筋验算
由于施工升降机自重主要通过中央立柱传递给大梁，所以可以看作一个集中荷载。
楼板自重传来荷载 0.35×7.5×25=65.62kN/m
梁自重 1×0.5×25=12.5kN/m
静载 65.62+12.5=78.12kN/m
活载 1×8.5=8.5kN/m
作用于梁上的均布荷载：q=78.12×1.2+8.5×1.4=105.65kN/m
作用于梁上的集中荷载：p=256.76×1.2/2=154.06kN
M=ql2/12+pl/4=105.65×8.52/12+154.06×8.5/4=963.47kN·m
梁截面积：b×h=0.5×1=0.5m2
h0=h-25=1000-25=975mm
αs=|M|/(α1fcbh02)=963.47×106/(1.00×23.10×0.50×103×975.002)=0.088；
ξ=1-(1-2×αs)1/2=1-(1-2×0.088)0.5=0.092；
γs=1-ξ/2=1-0.092/2=0.954；
As=|M|/(γsfyh0)=963.47×106/(0.954×360.00×975.00)=2877.25mm2。
实际配筋：6382.15 mm2 > 2877.25 mm2；
梁截面底部纵筋满足要求！
5、混凝土梁抗剪验算
梁所受最大剪力：Q=p/2+ql/2=154.06/2+105.65×8.5/2=526.04kN；
Asv1=((Q-0.7ftbh0)/(1.25fyvh0))×s/n=((526.04×103-0.7×1.89×500×975)/(1.25×210×975))×150/2=-34.85mm2；
梁箍筋满足要求！
四、梁板下钢管结构验算：
设梁板下Ф48×3.2mm钢管@0.7m×0.7m(支模未拆除)支承上部施工升降机荷重，混凝土结构自重由结构自身承担，则：
施工升降机 1.2×39.94=47.93kN/m2
活载 1.4×1=1.4kN/m2
47.93+1.4=49.33kN/m2
49.33×0.7×0.7=24.17kN
钢管支模架步高0.8m
h/la=0.8/0.7=1.14
h/lb=0.8/0.7=1.14
经查表，μ的取值为：1.8
计算长度：L01=k×μ×h=1.155×1.8×0.8=1.66m
L02=h+2a=0.8+2×0.1=1m
取：L0=1.66m
λ=L0/i=1658.58/15.9=104
由此得：φ=0.56
[N]=φ×A×f=0.56×450.38mm2×210N/mm2=52.78kN ≥24.17kN
梁板下的钢管结构满足要求

1号人货电梯布置如下图所示：

1号人货电梯在地下室底板上的板配筋图如下：

1号人货电梯在地下室顶板上的梁配筋图；
2号人货电梯布置如下图：

2号人货电梯在地下室顶板上的梁配筋图；

2号人货电梯在地下室板上的板配筋图
