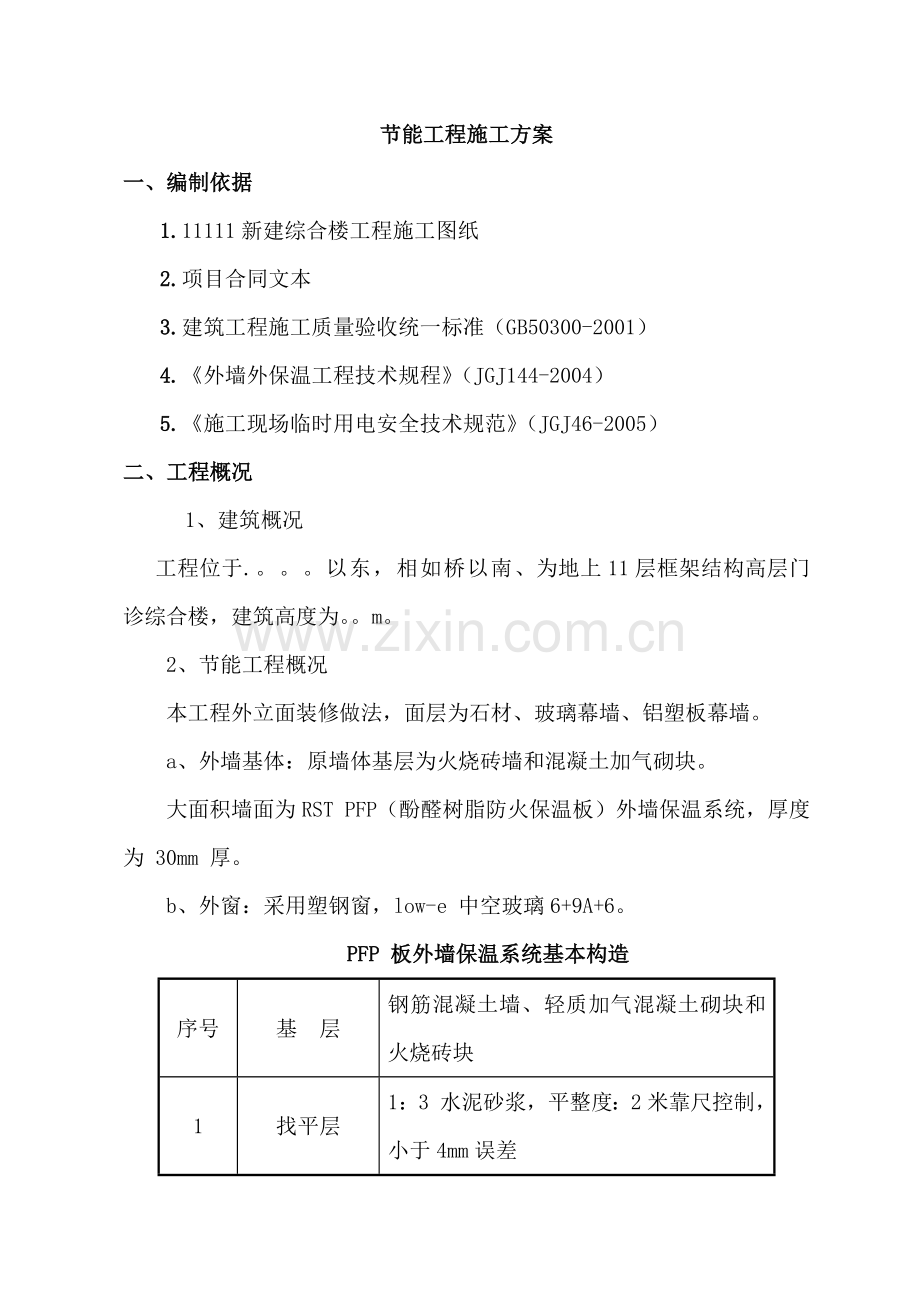

节能工程施工方案
一、编制依据
1.11111新建综合楼工程施工图纸
2.项目合同文本
3.建筑工程施工质量验收统一标准（GB50300-2001）
4.《外墙外保温工程技术规程》（JGJ144-2004）
5.《施工现场临时用电安全技术规范》（JGJ46-2005）
二、工程概况
1、建筑概况
工程位于.。。。以东，相如桥以南、为地上11层框架结构高层门诊综合楼，建筑高度为。。m。
2、节能工程概况
本工程外立面装修做法，面层为石材、玻璃幕墙、铝塑板幕墙。
a、外墙基体：原墙体基层为火烧砖墙和混凝土加气砌块。
大面积墙面为RST PFP（酚醛树脂防火保温板）外墙保温系统，厚度为 30mm 厚。
b、外窗：采用塑钢窗，low-e 中空玻璃6+9A+6。
PFP 板外墙保温系统基本构造
序号
基 层
钢筋混凝土墙、轻质加气混凝土砌块和火烧砖块
1
找平层
1：3 水泥砂浆，平整度：2米靠尺控制，小于4mm误差

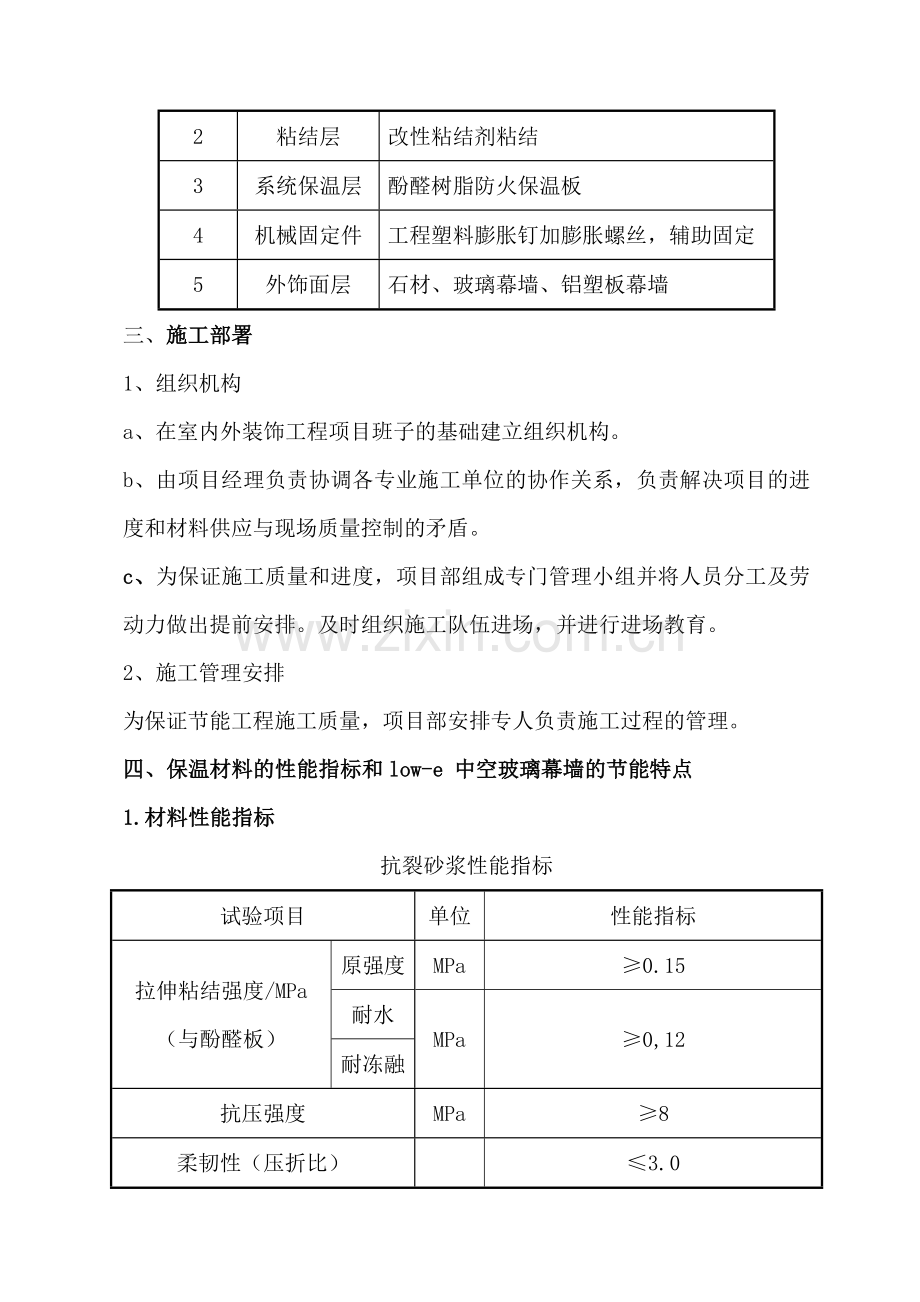

2
粘结层
改性粘结剂粘结
3
系统保温层
酚醛树脂防火保温板
4
机械固定件
工程塑料膨胀钉加膨胀螺丝，辅助固定
5
外饰面层
石材、玻璃幕墙、铝塑板幕墙
三、施工部署
1、组织机构
a、在室内外装饰工程项目班子的基础建立组织机构。
b、由项目经理负责协调各专业施工单位的协作关系，负责解决项目的进度和材料供应与现场质量控制的矛盾。
c、为保证施工质量和进度，项目部组成专门管理小组并将人员分工及劳动力做出提前安排。及时组织施工队伍进场，并进行进场教育。
2、施工管理安排
为保证节能工程施工质量，项目部安排专人负责施工过程的管理。
四、 保温材料的性能指标和low-e 中空玻璃幕墙的节能特点
1.材料性能指标
抗裂砂浆性能指标
试验项目
单位
性能指标
拉伸粘结强度/MPa
（与酚醛板）
原强度
MPa
≥0.15
耐水
MPa
≥0,12
耐冻融
抗压强度
MPa
≥8
柔韧性（压折比）

≤3.0
可操作时间
h
1.5-4
吸水量
g/m2
≤500
冻融

-20℃ D10表面无裂纹、空鼓、气泡、剥落现象

粘接砂浆性能指标：
试验项目
性能指标
拉伸粘结强度/MPa
（与酚醛板）
原强度
≥0.15
48h耐水
≥0.12
拉伸粘结强度/MPa
（与水泥砂浆）
原强度
≥0.70，且聚苯板破坏
48 h耐水
≥0.50，且聚苯板破坏
可操作时间（h）
1.5-4

PFP保温板主要性能指标
试验项目
单位
性能指标
体积密度
Kg/m3
≤60
导热系数
W/m·K
≤0.035
压缩强度
KPa
≥100
尺寸稳定性
%
≤2
燃烧性能

A

锚栓性能指标
试验项目
性能指标
单个锚栓抗拉承载力标准值/KN
≥0.30
单个锚栓对系统传热增加值/W/（m·K）
≤0.004

耐碱网格布性能指标
试验项目
单位
性能指标
单位面积质量
g/m2
≥160
耐碱断裂强度
N/50mm
经向≥750
纬向≥750
耐碱断裂强度保留率
%
经向≥90
纬向≥90
断裂伸长率
%
经向≤5.0
纬向≤5.0

2. Low—E双层玻璃幕墙节能的特点
Low—E玻璃，又称低辐射镀膜玻璃，是在优质的浮法玻璃基片表面上用磁控溅射的方法，镀制一至多层特殊的金属或金属氧化物、金属氮化物薄膜，由此形成各种视觉效果和具有不同光学和热学性能特点的镀膜玻璃。其中含一层或两层以银Ag为主的特殊膜层，可有效降低太阳能吸收或控制能量损失，使玻璃的传热系数大辐度降低，它可以将白玻所传递热量、尤其是远红外辐射的50%－80%阻隔反射掉，同时允许全部或大部分可见光通过。用LOW－E低辐射镀膜玻璃加工的中空玻璃不仅有良好的节能隔热效果，而且有良好的采光隔声性能。
幕墙框架：
隐框玻璃幕墙的框架全部在室内，不存在导热问题。为降低幕墙维护方便，内层幕墙采用铝合金推拉窗，而铝合金的导热系数λ选取2.3（w/m2k），所以为减少幕墙框架的导热应采用断热塑铝合金型材。断热型材的塑料连接件其λ为0.14，基本阻止了幕墙框架的导热。
幕墙面板玻璃
玻璃是非金属材料，虽然它的导热系数仅为0.8～1W/m2K。但内层幕墙采用的玻璃比较薄，一般选用6～8mm。其自身热阻R非常小，但玻璃面积占比较大，对室内温度的影响还是很大的，所以应采用真空玻璃。
辐射对幕墙的影响主要表现在白天外界热量对室内的辐射和夜晚室内热量向外界的辐射。LOW-E中空玻璃，它既将白天的太阳热能传递到室内，又可在夜晚阻止室内热量向外散发，提高房间的保温性能。
五、 外保温施工工艺
1、 基本要求
A、施工气候要求
①施工环境、基底及使用的材料的温度不应低于5℃。
②不应在大风环境中或夏天温度高于 25℃时的阳光直射的墙面上施工，以避免材料在施工过程中“结皮”而影响施工质量。
③应避免尚未硬化的材料受到相对恶劣的气候条件的直接作用，特别是避免雨水的冲刷。必要时应对新施工的墙面加以保护。
B、对建筑物及基层墙体的基层要求
①墙体的湿度不应高于其与环境的平衡湿度，在供暖期内施工时更应特别注意。如有必要，应钻孔测试墙体内部的湿度。
②墙体表面不得有污迹，灰尘，油污或脂肪类物质。
③墙体应具有足够的强度，特别是墙体表面应具有足够的粘贴强度（≥0.10N/mm2）。
④墙面平整度应小于 4mm/2.0m。在 2-4 条不能满足的情况下，应采用粘钉结合方式来固定保温板，或对墙面做预先找平处理。
⑤门窗副框必须在外保温体系施工之前安装完毕。外墙面设置的通风口的护拦、固定管道、空调等用的支架也应预先安装完毕。
⑥应尽量避免在外墙面上固定脚手架。
⑦所有水平方向的构件（如挑檐、穿台板、女儿墙盖顶板、固定外墙面构件用的支架等）都需预留外保温体系所需的施工厚度，并做必要的滴水处理或防锈处理。
⑧建筑物的门窗、外露柱等立面设计应预先考虑到外保温体系施工所需的厚度及施工后所带来的外观比例的变化。
⑨保温施工前对建筑物及其墙面作认真的检验。
C、正式施工前，先进行样板施工，经相关部门验收认可后，方可大面积施工。
D、对操作工人进行岗前培训，确保施工质量。
2、主要施工机具
①手动打磨机
用途：打磨不平整处的保温板面。
特点：适合于局部打磨，提高系统保温层面的平整度和垂直度。
②电动打磨机
用途：打磨不平整处的保温板面。
特点：适合于大面积打磨，快速且效率高。
③电动搅拌机
型号规格：选择转速400～600rpm，功率大于 350W。
用途：用于搅拌混合砂浆。
特点：搅拌均匀，省工省力，节省用料。
④电 钻
型号规格：功率60～100W，配套钻头：10cm、12cm。
用途：钻孔，安装机械锚固件。
⑤其他工具
两米靠尺：敲击、压平保温板。
吊 线：吊线预制基准物。
美工刀或楔形锯：手工裁剪或切割保温板，裁剪网格布。
直 尺：测量用。
美 工 笔：记录或作记号用。
橡 皮 锤：敲击机械锚固件。
3、材料要求
酚醛树脂防火保温板防火等级达到A2级防火要求。
4、 外墙外保温系统施工步骤及要求
A、施工工艺流程
基层处理→喷刷基层界面砂浆→吊垂直线、弹控制线→配置粘接砂浆→粘贴PFP保温板→装饰面
B、基层处理
为保证保温工程的质量，减少材料的浪费，本系统要求：
①基层面干燥、平整，平整度：两米靠尺测定小于4mm 误差
②基层面具一定强度，表面强度不小于0.5Mpa
③基层面无油污、浮尘或空鼓的疏松层等其他异物，当基层面不符合要求时，必须采取有效措施进行处理：基层面具粉尘、疏松层：必须铲除、清理干净，采用有关材料处理。如必要采用封闭底漆处理，清理和增强界面强度。
C、保温板的安装
1、 酚醛树脂防火保温板的布胶和粘贴
步骤一 聚合物改性粘结剂的配制
在干净的塑料桶里倒入一定量的洁净水，采用手持式电动搅拌器边搅拌边加粉剂粘结剂，加水量约为粉剂的23%；充分搅拌5-7 分钟，直到搅拌均匀，稠度适中（约110），放置5 分钟熟化；使用时，再搅拌一下即可使用。切记：搅拌充分，粘度确保刚粘贴上的保温板不下垂，加水尽可能量少，不可加水过多；注意聚合物改性粘结剂只需加洁净水，不可加入其他添加料如：水泥、砂、防冻剂及其他异物；注意调好的粘结剂宜在1小时内用完；工作完毕，务必及时清洗干净工具。
质量自检：经验观察搅拌好粘结剂均匀、状态良好、新鲜、稠度适宜。
步骤二 保温板粘贴：
1）布好胶的保温板立即粘贴到墙面上，动作迅速，以防胶料结皮而影响粘结效果。保温板粘贴在墙上后，立即使用2 米靠尺轻轻敲打、挤压板面，以保证板面平整度符合要求且黏结牢固。
达到：板与板间挤紧，不得有缝，在碰头缝处不可涂抹粘结剂。每粘贴完一块板，应及时清除干净板侧挤出的粘结料，板间不留间隙。若保温板面方正或切割不直形成的缝隙，应用聚氨酯发泡胶填充密实。
2）保温板应水平粘贴，保证连续结合，且上下两排保温板应竖向错缝板长1/2。
3）一般先从墙拐角（阳角）处粘贴，应先排好尺寸，切割保温板，使其粘贴时垂直交错连接，确保拐角处顺垂且交错垂直。
4）在粘贴窗框四周的阳角和外墙阳角时，应先弹好基准线，作为控制阳角上下垂直的依据。
质量检查：检查保温板整体上布局得当、规范，平整度符合要求，细部处理良好，符合要求。
D、 安装锚固件
待保温板粘贴后24h 以上，即可安装锚固件；锚固件应根据锚固要求和基墙情况选定合适的锚栓，锚栓的固定深度和锚固边距应满足产品的要求，各类锚栓的钻孔方法应随基墙的不同有所差异。
锚固件具体安装数量： 采用5 个/㎡，锚固深度≮50±5 ㎜；门窗洞口、阳角边缘应加固处理，水平、垂直间距≯500 ㎜，距基层边缘≮60 ㎜。安装后的锚固件应与保温板相平。任何面积大于0.1 平方米的单块保温板必须加固定件，数量视形状及现场情况而定。
D、成品保护措施
施工中各专业工种应紧密配合，合理安排工序，严禁颠倒工序作业。对保温墙体作好保护层后，不得随意在墙体上开凿孔洞；应严禁防止重物或尖物损伤破坏。
注意事项
1、保温板的储存和运输
1）保温板储存或运输的区域：远离水源；远离石油烃类溶剂。
2）储存和放置方式：水平平放，严防倾斜或弯曲放置，防止板材卷
曲受力变形。
3）切割废料，集中放置并收集。
4）保温板严防重物挤压或撞击，致其变形；严防尖物穿刺，造成损伤。
2、改性粘结剂的储存运输
1）包装严密，内需衬聚乙烯薄膜防潮气或水浸入；包装袋上标签明确。
2）储存区域：阴凉、干燥、通风；分类并挂牌标明材料名称。
3）未使用完物料的包装袋口需扎紧；严防露口放置。
3、工具和物料管理
1）当日施工完毕后，施工工具：搅拌桶、搅拌器、抹刀等应及时清洗干净；
2）未用完的拌好浆料集中在指定地点倒弃，以防造成垃圾污染。
3）超过2 小时的拌好料应弃去不用。
4、施工所需的物料、工具应集中管理，领料和出料准确并做好详细记录。应严格遵守并执行有关安全操作规程，实行安全、文明施工。
六、 质量标准和控制措施
1、施工质量保证措施
由于本工程施工质量要求高，必须建立健全施工质量管理体系，施工按操作规程规范精心组织安排施工，加强在施工前的技术交底、施工中间验收和隐蔽工程验收，使施工技术质量全方位受到监控，以高质量、高标准、认真管理来实现质量目标，具体实施如下：
施工准备过程中的质量保证
1）做好施工图纸的审查工作。图纸是施工的依据，要保证施工过程
质量，首先要认真研究和熟悉设计构思及业主意图，并在熟悉图纸的基础上进行图纸会审，其主要目的是提前发现设计中可能存在的差错与不便施工或难以保证质量之处，并提出改进意见，会同设计协商解决。
2）根据施工图纸、结合实际条件编制的施工方案，是保证工程项目
施工经济合理、有计划、有秩序地进行的重要措施和先决条件。
3）搞好施工现场的准备工作。施工测量(水平、标高等)，现场布置、
搭设临时设施和加工场地，组织材料设备进场等。
4）加强对施工机械设备的检修。主要有：做好机械设备的配套、测
试、检验工作；建立并严格执行机械设备的管、用、养、修等规章制度。
5）安排好施工人员。在工程项目管理中选好施工人员是保证工程质量的基础，该项目在全公司范围内组织精兵强将，由公司统一协调、管
理，对施工人员必须组织学习施工方案中的施工工艺、安全及环保措施，
全面了解施工工艺中的施工步骤。
2、 施工过程中的质量保证
1）做好施工技术交底，坚持按业主或建筑师批准的设计图纸以及施
工验收规范和操作规程、招标文件施工工艺施工。做好技术交底，对保证工程质量，减少施工差错，保证施工进度有着重要作用。按施工项目的主次，实行分级交底，并履行交底手续，做到层层把关。交底的内容以关键工序和新涂装工序为主，交底方式可用文字交底、样板交底和必要的施工示范交底。
2）加强施工工艺的管理，就是要保证工艺过程的先进性、合理性和
相对稳定性，对主体墙面效果的施工，必须按施工工艺要求进行施工操作，从根本上减少、预防质量事故和不合格产品的发生。
3）坚持进行质量检查和验收。在施工的全过程中，始终坚持对各个
项目和环节的质量检查，是保证和提高工程质量的重要手段，对已完成的分部分项工程，特别是隐蔽工程，必须进行验收，不合格的工程，不允许通过，不留隐患。上道工序不合格，不能进行下道工序的施工。
4） 安排好施工顺序，搞好专业配合，科学地组织施工。
3、材料质量保证措施
A、 材料计划管理
项目开工前，向生产部门提出一次性计划，作为供应备料依据；在施工中，根据工程变更及调整的施工进度，及时向生产部门提出调整供料计划，作为动态供料的依据；按施工进度对材料计划的执行情况进行检查，不断改进材料供应。
B、 材料进场验收
为了把住质量和数量关，在材料进场时必须根据进料计划、送料凭证、质量保证书或产品合格证，进行材料的质量和数量验收；验收工作按质量验收规范和计量检测规定进行；验收内容包括品种、规格、型号、质量、数量、以及材料说明书的技术参数是否达到工艺规程的指标；验收要做好记录、办理验收手续；对不符合计划要求或质量不合格的材料应拒绝验收。
C、 材料的储存与保管
进库的材料应验收入库，建立台帐；现场的材料必须做好防火、防盗、防雨、防质变、防损坏等保护设施；施工现场材料的放置要按总包方的平面堆放规定堆放，做到位置正确、保管处置得当、合乎堆放保管制度；要日清、月结、定期盘点、帐实相符，确实掌握材料库存，保证施工质量。
D、材料领发
施工设施用料实行定额发料制度，以设施用料计划进行总控制；超限额的用料，用料前应办理手续，填制领料单，超耗原因，经签发批准后实施；建立领发料台帐，记录领发状况和节超状况，控制材料损耗。
E、材料使用监督
现场材料责任者应对现场材料的使用进行监督，监督内容包括：是否按材料做法合理用料，是否严格执行配合比，是否认真执行领发料手续，是否做到谁用谁清、随清随用、工完料退场地清，是否按规定进行用料交底和工序交接，是否做到按平面图堆料，是否按要求保护材料等。检查是监督的手段，检查要做到情况有记录、原因有分析、责任有明确、处理有结果。
4、主控项目
1）材料的品种、规格、性能符合设计要求和有关标准的要求。检验
内容：检验产品合格证和出厂检测报告，现场抽样复验复验项目：酚醛树脂防火保温板，胶粘剂等。
2）保温板与墙面粘贴牢固，无松动和虚粘现象。粘贴面积不小于40%.
3）锚固件的数量、锚固位置和锚固深度符合设计要求。
4）保温板的厚度符合设计要求，不得出现负偏差。
5）抹面抗裂砂浆与保温板粘结牢固，无脱层、空鼓。
5、 一般项目
1）保温板安装应上下错缝，板缝挤严，拼缝平整。
2）玻纤网铺压严实，不得有空鼓、褶皱、翘曲、外露等现象。
3）允许偏差：
酚醛板安装允许偏差和检验方法
序号
项目
允许偏差
检验方法
1
表面平整
3 mm
用2m托线板检查
2
立面垂直
3 mm
用2m靠尺及塞尺检查
3
阴阳角垂直
3 mm
用2m托线板检查
4
阴阳角方正
3 mm
用20cm方尺
5
接茬高差
1.5 mm
用直角和楔形塞尺检查

七、安全施工组织措施
1 成立安全领导小组，定期进行安全检查，重点是吊篮、电器、机械、安全带等的检查，防止安全事故发生。
2 设立专职安全员，负责整个工程的日常安全工作。
3 施工人员应遵守施工现场各项安全生产、环境保护管理制度，服从现场的统一管理。
4 明确各级人员的消防职责，参与到总包单位的消防组织中。
5 向全体人员交底，使“预防为主”的思想贯彻到每个工人心中。
八、 环保措施和文明施工
1、施工中要求工完场清，各类材料在指定地点码放整齐；
2、 机具应有专人负责，定期修理检查；
3、打磨后的酚醛树脂防火保温板碎末应及时清理，每道工序应做到活完脚下清，并将废料放置在指定地点；
4、干拌砂浆或其他粉状散状物料应堆放整齐，并用塑料布覆盖，防止扬尘污染环境。
5、施工区域内不设置施工人员生活区、食堂，施工人员午餐后的剩余饭菜及时清理。
6、施工现场环境保护整洁，物料堆放整齐，各种材料、工具严格按施工规划进场堆放，不得胡乱堆放。
7、施工现场做到工完、料尽、场地清，施工产生的建筑垃圾必须袋装化并及时清理，施工垃圾必须堆放在总包指定范围内，不准在范围外乱堆乱放，对施工场内通道内洒落的材料等及时清理，同时要求值班人员除正常工作外对环境卫生通道整洁等进行监督，发现问题及时处理。
8、遵守国家及当地的有关规定，采取有效措施严格控制施工现场各种粉尘、废水、废气、固体废弃物及噪音对环境的影响。
9、坚持以人为本加强管理人员和施工班组的文明建设，教育职工遵纪守法，提高企业整体水平和文明素养，同时主动与其他周边单位协调配合，积极开展文明共建活动，树立企业形象。
九、 雨季施工措施
1、及时掌握天气情况，尽量将保温施工安排在晴好天气施工。
2、对于外墙保温，要尽量组织人员对每一个吊篮所在的立面进行“抢工”，每天收工前要对已经施工的部位进行有效保护，确保减少突然下雨对保温质量的影响。如：保温板粘贴时上口缝可用砂浆封严，减少雨水渗入影响。
3、如施工中突遇暴雨，对被冲刷的部位重新返工。
4、在保温板粘贴完成后，要立即组织抗裂砂浆面层的施工。
5、雨后需要等基层等晾干一段时间，不得立即组织施工。
十、 成品保护措施
1、施工中需加强对其他工序成品、自身成品的保护。
2、外保温施工完成后，后续工序与其他正在进行的工序应注意对
成品的保护。禁止在保温墙面上随意剔凿，避免尖锐物件撞击，如因工序穿插、操作失误或使用不当致使保温系统出现破损的，应报请重新修复。
