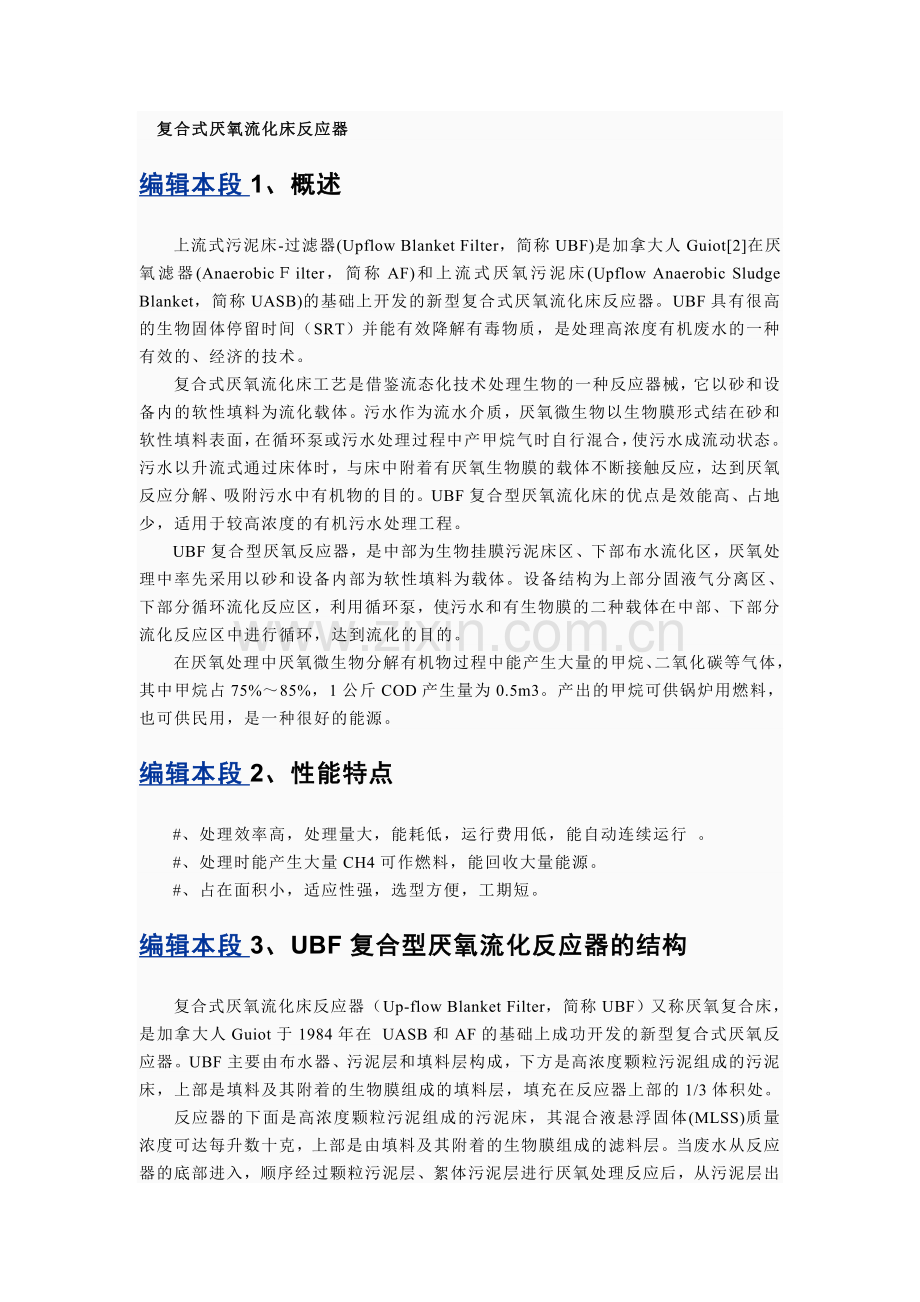

复合式厌氧流化床反应器.doc

　复合式厌氧流化床反应器
编辑本段1、概述
　　上流式污泥床-过滤器(Upflow Blanket Filter，简称UBF)是加拿大人Guiot[2]在厌氧滤器(AnaerobicＦilter，简称AF)和上流式厌氧污泥床(Upflow Anaerobic Sludge Blanket，简称UASB)的基础上开发的新型复合式厌氧流化床反应器。UBF具有很高的生物固体停留时间（SRT）并能有效降解有毒物质，是处理高浓度有机废水的一种有效的、经济的技术。
　　复合式厌氧流化床工艺是借鉴流态化技术处理生物的一种反应器械，它以砂和设备内的软性填料为流化载体。污水作为流水介质，厌氧微生物以生物膜形式结在砂和软性填料表面，在循环泵或污水处理过程中产甲烷气时自行混合，使污水成流动状态。污水以升流式通过床体时，与床中附着有厌氧生物膜的载体不断接触反应，达到厌氧反应分解、吸附污水中有机物的目的。UBF复合型厌氧流化床的优点是效能高、占地少，适用于较高浓度的有机污水处理工程。
　　UBF复合型厌氧反应器，是中部为生物挂膜污泥床区、下部布水流化区，厌氧处理中率先采用以砂和设备内部为软性填料为载体。设备结构为上部分固液气分离区、下部分循环流化反应区，利用循环泵，使污水和有生物膜的二种载体在中部、下部分流化反应区中进行循环，达到流化的目的。
　　在厌氧处理中厌氧微生物分解有机物过程中能产生大量的甲烷、二氧化碳等气体，其中甲烷占75%～85%，1公斤COD产生量为0.5m3。产出的甲烷可供锅炉用燃料，也可供民用，是一种很好的能源。
编辑本段2、性能特点
　　#、处理效率高，处理量大，能耗低，运行费用低，能自动连续运行 。
　　#、处理时能产生大量CH4可作燃料，能回收大量能源。
　　#、占在面积小，适应性强，选型方便，工期短。
编辑本段3、UBF复合型厌氧流化反应器的结构
　　复合式厌氧流化床反应器（Up-flow Blanket Filter，简称UBF）又称厌氧复合床，是加拿大人Guiot于1984年在 UASB和AF的基础上成功开发的新型复合式厌氧反应器。UBF主要由布水器、污泥层和填料层构成，下方是高浓度颗粒污泥组成的污泥床，上部是填料及其附着的生物膜组成的填料层，填充在反应器上部的1/3体积处。
　　反应器的下面是高浓度颗粒污泥组成的污泥床，其混合液悬浮固体(MLSS)质量浓度可达每升数十克，上部是由填料及其附着的生物膜组成的滤料层。当废水从反应器的底部进入，顺序经过颗粒污泥层、絮体污泥层进行厌氧处理反应后，从污泥层出来的水进入滤料层，进行气-液-固分离，从其顶部排出，气体输送出来后进行贮存或者直接使用。
编辑本段4、设备性能参数
　　规 格：
　　项目 :UBF-5.0
　　直 径:5.0 （m）
　　高 度 12.0 （m）
　　电机功率1.5 （kw）
　　有效容积235 （m3）
　　备注： COD去除率 65%～75% BOD去除率 65%～75%
　　注：①容积负荷：7kg计
　　②上升流速：0.9-1.1m/h，水头损失：0.76m
　　③废水浓度COD：2000-15000mg/l
编辑本段5、设计选型
　　①选择反应器直径5.0m，高度12.0m，数量2座，钢制结构。
　　②设备选用时最好采用两台串联使用，第一台设备为第一段酸化反应，第二台设备为第二段甲烷化反应，原污水进入设备PH值控制在6.5-8左右，水温±30℃。
　　③每台反应器另配循环水泵各1台，单台水泵型号与参数：Q=20m3/h，H=8-10m，N=1.5Kw。
　　④厌氧反应器进水指标： CODcr ≤5600mg/l BOD5 ≤2400mg/l NH4-N ≤480mg/l SS≤350mg/l
　　⑤厌氧反应器出水指标： CODcr ≤1680mg/l BOD5 ≤720mg/l NH4-N ≤480mg/l SS 350mg/l
编辑本段6、适用范围
　　※城市垃圾处理场垃圾渗滤液中高浓度工业有机废水。
　　※食品加工、酿造、味精、造纸等高浓度有机污水。
　　※制革、制药、发酵淀粉等浓度有机污水
石家庄藁城市有机肥料协会副会长 韩中才：我们采用了一种新的办法，深坑发酵处理。从养鸡场出来的湿鸡粪直接倒在池子里，然后拌上种蘑菇用的菌种，搅拌均匀以后，经过四五天高温发酵，做成有机肥料。
国内外鸡粪处理方法,归纳有以下几种:1.干燥处理:干燥后的鸡粪既达到了除臭、灭菌、减少环境污染的目的,又能作为肥料、饲料而加以利用。干燥方法很多,主要有:笼内干燥,太阳能自然干燥,发酵干燥,火力干燥,微波干燥等.2.燃料处理:燃烧产生的热量可作为能源使用。3.沼气发酵:鸡粪发酵产生的沼气作为能源利用。
丹田膜式沼气储气柜按形式大致分为AMA，AMB，AMC，AMD型，分别应用于各种情形下的储气体需求，各个型号均可以按现场情况及客户需求定制。沼气储气罐沼气储气柜 丹田储气 尽如人意
028-85458086安美固丹田沼气储气罐 ,行业先锋,ISO9000专业国际质量认证
各个型号均可具备如下功能：
1、沼气储气：单体容积0立方---10000立方；
2、稳压调节：通过自动控制系统对膜式沼气储气柜沼气出口气压进行稳压调节，一般为3000Pa，也可定在其它压值。
3、其它辅助功能均可完成，如：膜式沼气储气柜过压，负压保护；膜式沼气储气柜容量，温度，压力的显示；排水系统；观察窗。
4、更多功能，只要客户及膜式沼气储气柜所需要的，我公司均可“度身定制”。
AMA型膜式沼气储气柜为单体球形，可放置于地面，独立的沼气储存与输出。
优点：
１，可以较多地储存沼气，适合日产气量较多的沼气生产线；
２，使用，观察，检修时无需过多爬高；
３，该膜式沼气储气柜与发酵罐分离，在这两个系统其中一个检修时，无需影响另一系统。

问题1、鸡粪固液分离后的鸡粪水制造沼气可行性2、2。5只鸡产粪制沼气发电多少3、发电余热加太阳能热水制沼气可行性4、发酵罐可否小一点5、下图仅供参考

储气柜丹田膜式沼气储气柜

二次发酵（产生沼气）

污泥床（成品格栅填充物）

一次发酵（）
