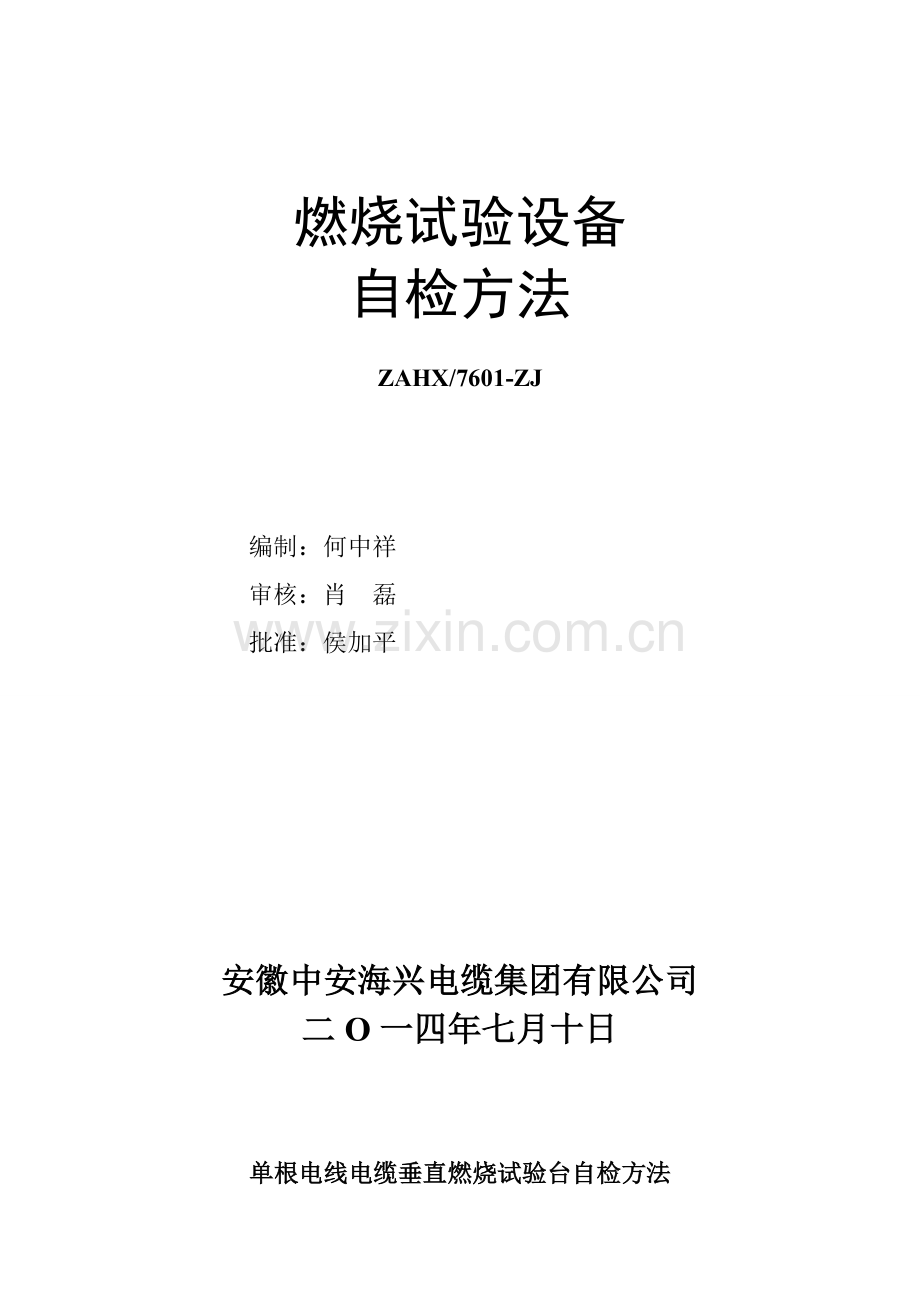

燃烧试验设备
自检方法

ZAHX/7601-ZJ

编制：何中祥
审核：肖 磊
批准：侯加平

安徽中安海兴电缆集团有限公司
二O一四年七月十日

单根电线电缆垂直燃烧试验台自检方法

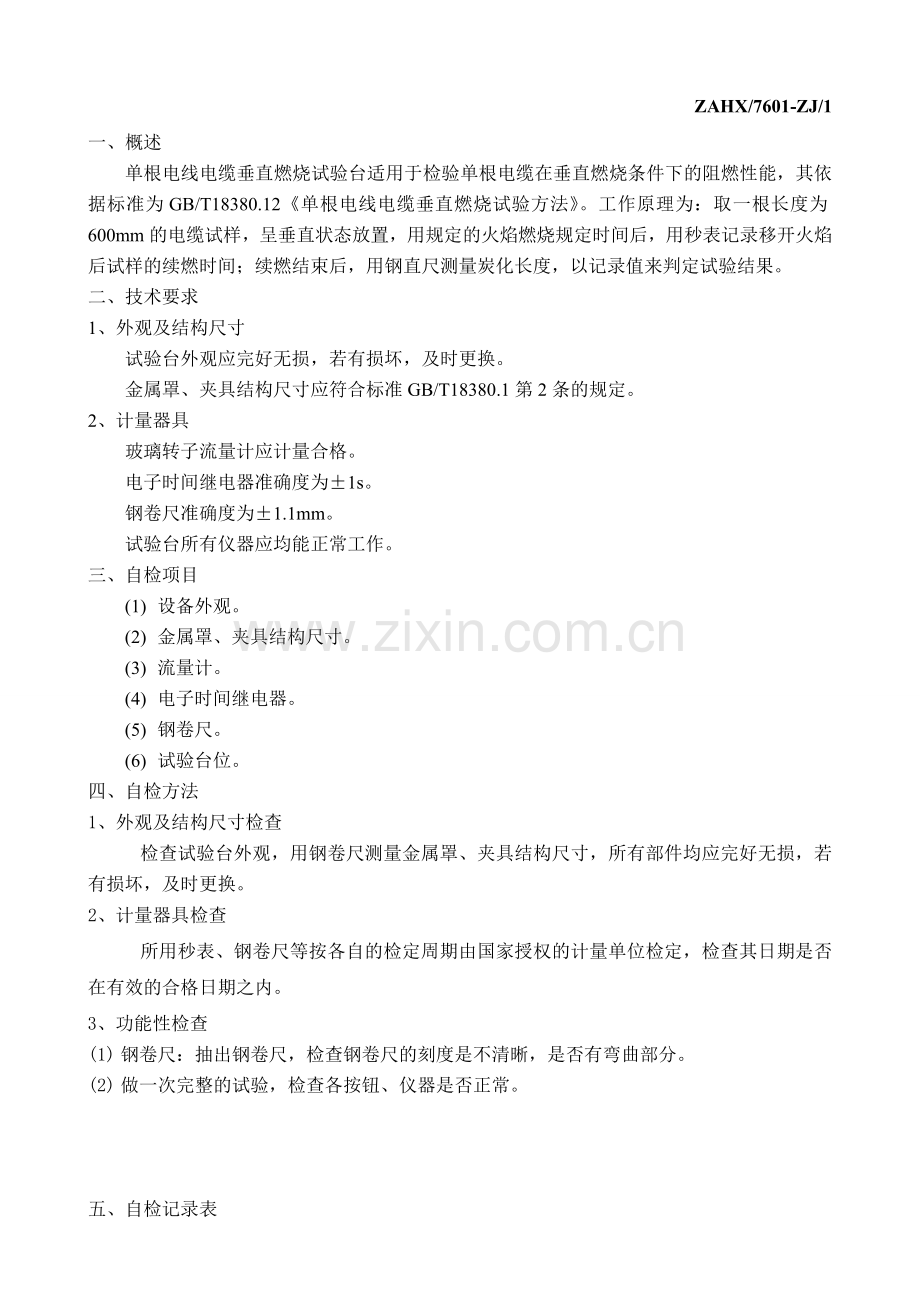

ZAHX/7601-ZJ/1
一、概述
单根电线电缆垂直燃烧试验台适用于检验单根电缆在垂直燃烧条件下的阻燃性能，其依据标准为GB/T18380.12《单根电线电缆垂直燃烧试验方法》。工作原理为：取一根长度为600mm的电缆试样，呈垂直状态放置，用规定的火焰燃烧规定时间后，用秒表记录移开火焰后试样的续燃时间；续燃结束后，用钢直尺测量炭化长度，以记录值来判定试验结果。
二、技术要求
1、外观及结构尺寸
试验台外观应完好无损，若有损坏，及时更换。
金属罩、夹具结构尺寸应符合标准GB/T18380.1第2条的规定。
2、计量器具
玻璃转子流量计应计量合格。
电子时间继电器准确度为±1s。
钢卷尺准确度为±1.1mm。
试验台所有仪器应均能正常工作。
三、自检项目
(1) 设备外观。
(2) 金属罩、夹具结构尺寸。
(3) 流量计。
(4) 电子时间继电器。
(5) 钢卷尺。
(6) 试验台位。
四、自检方法
1、外观及结构尺寸检查
检查试验台外观，用钢卷尺测量金属罩、夹具结构尺寸，所有部件均应完好无损，若有损坏，及时更换。
2、计量器具检查
所用秒表、钢卷尺等按各自的检定周期由国家授权的计量单位检定，检查其日期是否在有效的合格日期之内。
3、功能性检查
(1) 钢卷尺：抽出钢卷尺，检查钢卷尺的刻度是不清晰，是否有弯曲部分。
(2) 做一次完整的试验，检查各按钮、仪器是否正常。

五、自检记录表
设备名称
单根电缆垂直燃烧试验台
设备编号

外观检查

计量仪表编号
名称规格
有效期
使用状态

功能性检查

记录：
校核：
日期：

六、自检结论
按第四条的方法进行检验，若所检项目均符合第二条的规定，则判定该台位自检合格，否则不合格，自检合格后，由质检部贴台位绿色合格标签。
七、自检周期：二年。

负载条件下电缆燃烧试验台自检方法
ZAHX/7601-ZJ/2
一、 概述
煤矿用阻燃电缆负载条件下燃烧试验台是用于阻燃电缆负载燃烧试验的试验台，依据标准为MT386-2011《煤矿用电缆阻燃性的试验方法和判定规则》。其工作原理为：单相380V的交流电经调压器电压调整后送入大电流发生器，然后在大电流发生器付边输出低压大电流至电缆试样，以使电缆试样导体产生一定的温升，当温升至204℃时，用甲烷喷灯燃烧试验，燃烧一分钟后，移动喷灯并切断试验电流，用秒表记录试样续燃烧时间，用卷尺测量试样炭化长度，并以此值来评定试验结果。
二、技术要求
1、 设备外观及结构尺寸
设备外观应完整无损，所用电控箱、燃烧箱、喷灯等结构尺寸应符合MT386-2011标准中的规定。
2、 计量器具
(1) 所用测温仪及电偶应符合MT386-2009标准中4.1.1条规定的测温范围0~300℃，准确度为一级的要求。
(2) 所用钢尺准确度为±1s/d。
3、 功能性要求
所有设备均应保持功能完好，所用大电流发生器应能输出0~3200A的电流。
三、自检项目：
1、 设备外观及结构尺寸。
2、 温度仪及热电偶。
3、 电流表。
4、 钢卷尺。
5、 秒表。
6、 计时器
7、 大电流发生器。
四、自检方法
1、 设备外观及结构尺寸
目测设备外观，检查设备外观是否完整无损，用钢卷尺检查设备的结构尺寸是否符合标准的规定，所有设备均应完好无损，若有损坏，及时更换。
2、 计量器具检验
温度仪及热电偶、电流表、钢卷尺、秒表、计时器按各自检定规程的检定周期由授权的计量单位检定。
3、 功能性检查
(1) 温度仪及热电偶、热电偶及计时器；打开电源，将温度设定为204℃，将计时器设定为30s，观察温度仪是否有显示，用打火机加热热电偶，观察温度仪读数是否有变化，并检查当温度达到设定值时，计时器是否开始计时，达到30s时，计时器是否有输出控制信号。
(2) 电流表：取一根95mm2电缆，连接在大电流发生器的两端，按标准规定的方法，做一次完整的试验，检查控制箱各按钮功能是否正常。完成试验后，继续升高电流，检查其能否输出3200A的电流。
(3) 钢卷尺：检查所用钢卷尺的刻度是否清晰，是否有弯曲和损坏现象。
(4) 秒表：检查秒表是否有计时，并检查其各功能是否正常。
(5) 台位功能检查：取一根95mm2电缆，连接在大电流发生器的两端，按标准规定的方法，做一次完整的试验，检查控制箱各按钮功能是否正常。完成试验后，继续升高电流，检查其能否输出3200A的电流。
五、检验记录表
名称规格

设备编号

外观检查

有效期

使用状态

功能性检查

记录：
校核：
日期：

六、自检结论
若按第四条的内容自验均合格，测判定该试验台为合格，由质检部贴台位绿色合格标签。
七、检定周期：二年
