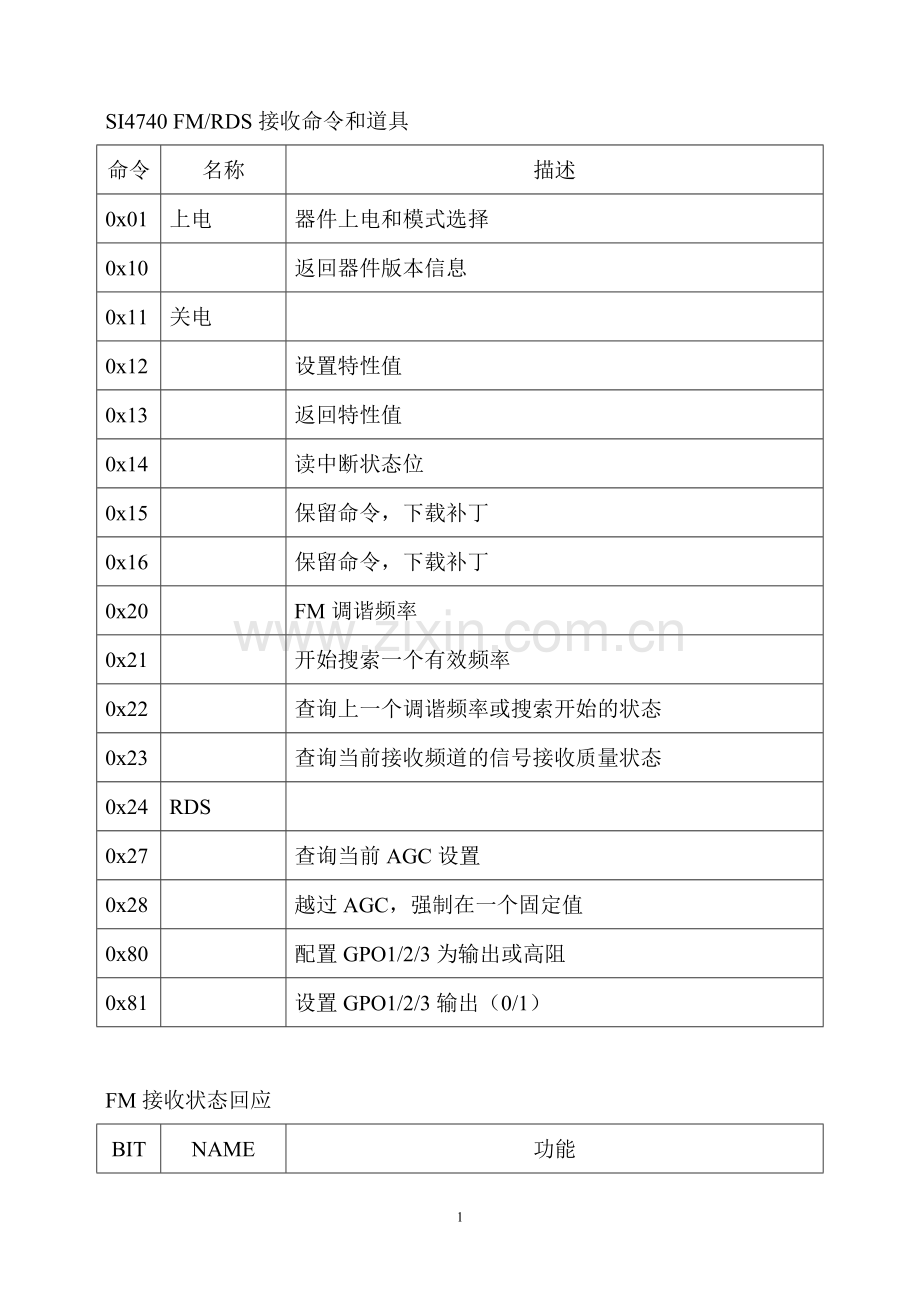

SI4740 FM/RDS接收命令和道具
命令
名称
描述
0x01
上电
器件上电和模式选择
0x10

返回器件版本信息
0x11
关电

0x12

设置特性值
0x13

返回特性值
0x14

读中断状态位
0x15

保留命令，下载补丁
0x16

保留命令，下载补丁
0x20

FM调谐频率
0x21

开始搜索一个有效频率
0x22

查询上一个调谐频率或搜索开始的状态
0x23

查询当前接收频道的信号接收质量状态
0x24
RDS

0x27

查询当前AGC设置
0x28

越过AGC，强制在一个固定值
0x80

配置GPO1/2/3为输出或高阻
0x81

设置GPO1/2/3输出（0/1）

FM接收状态回应
BIT
NAME
功能

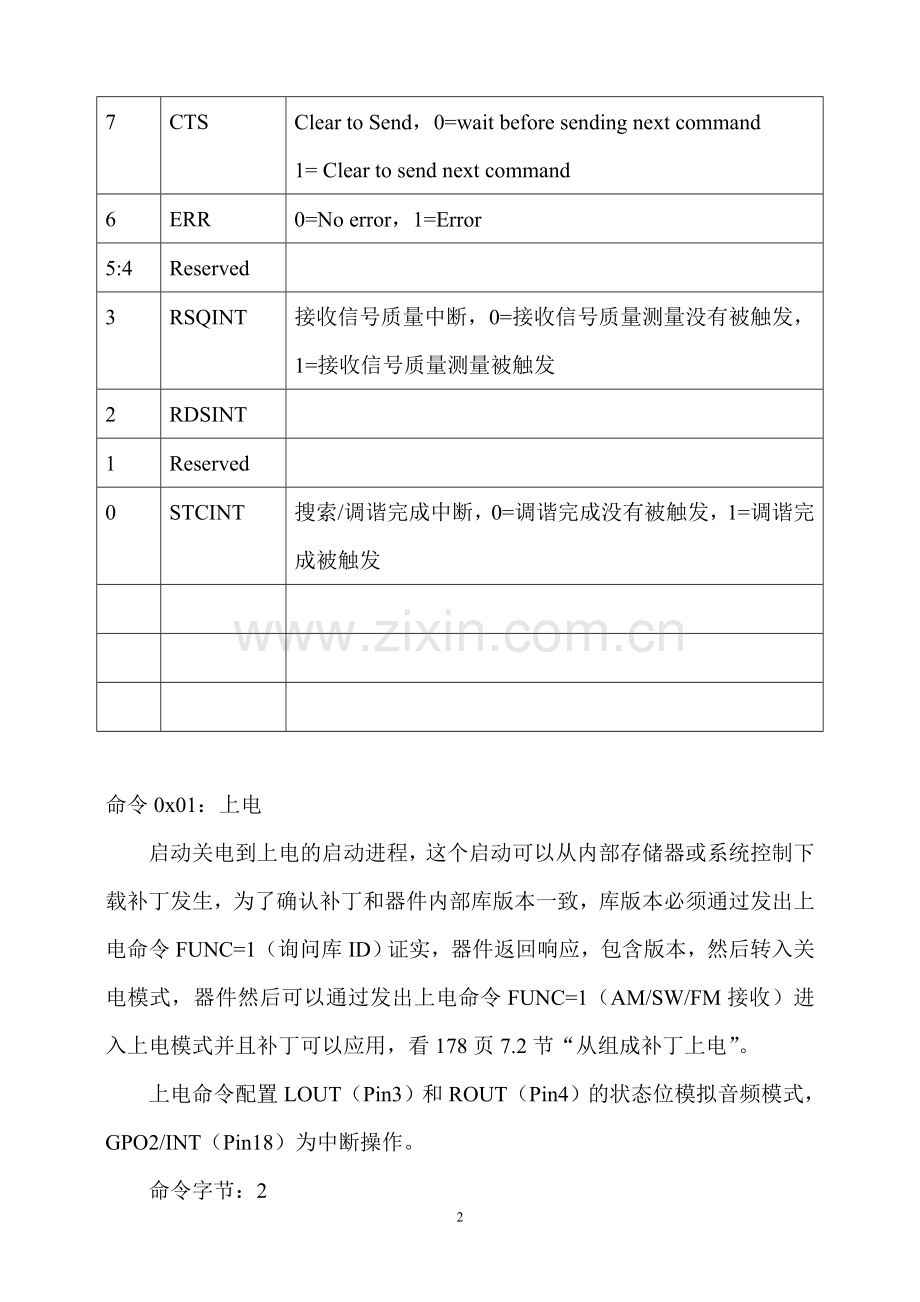

7
CTS
Clear to Send，0=wait before sending next command
1= Clear to send next command
6
ERR
0=No error，1=Error
5:4
Reserved

3
RSQINT
接收信号质量中断，0=接收信号质量测量没有被触发，1=接收信号质量测量被触发
2
RDSINT

1
Reserved

0
STCINT
搜索/调谐完成中断，0=调谐完成没有被触发，1=调谐完成被触发

命令0x01：上电
启动关电到上电的启动进程，这个启动可以从内部存储器或系统控制下载补丁发生，为了确认补丁和器件内部库版本一致，库版本必须通过发出上电命令FUNC=1（询问库ID）证实，器件返回响应，包含版本，然后转入关电模式，器件然后可以通过发出上电命令FUNC=1（AM/SW/FM接收）进入上电模式并且补丁可以应用，看178页7.2节“从组成补丁上电”。
上电命令配置LOUT（Pin3）和ROUT（Pin4）的状态位模拟音频模式，GPO2/INT（Pin18）为中断操作。
命令字节：2
响应字节：none（FUNC=1），7（FUNC=15） P106

四、命令和响应
命令控制指令，如上电、关电、调谐频率，是一字节，协议给命令或修改命令，例如，TX_TUNE_ FREQ命令后，协议要求发送调谐频率，协议是一字节，每一个命令最多可以要求7个协议，在系统传送了命令和相关指令后响应提供了系统状态信息。所有命令返回一个字节指示中断状态和CTS，命令最多可以有多达15个字节响应。一个完整的可用命令列表见“5、命令和特性”
表 2 使用TX_TUNE_FREQ命令
Action
Data
Discription
CMD
0x30
TX_TUNE_FREQ
ARG1
0x00

ARG2
0x27
置电台到101.1MHz
ARG3
0x7e
(0x27ee=10110,10kHz步进)
STATUS
0x80
回复状态
特性是在上电后用来改进默认的器件运行并产生配置的特殊的命令协议。
表 3 使用设置特性命令
Action
Data
Discription
CMD
0x12
SET_PROPERTY
ARG1
0x00

ARG2
0x02
REFCLK_FREQ
ARG3
0x01

ARG4
0x80
32768
ARG5
0x00

STATUS
0x80
回复状态
系统控制中执行命令和响应程序不同于这3个总线模式，见168页“章 6，控制接口”

5.3. AM/SW/LW接收命令和特性
中波、短波和长波使用同样的AM_SW_LW元件，对这些功能的命令是相同的，为简单起见，AM_SW_LW的命令和特性仅用AM代替，AM_SW_LW之中主要是频率范围不同。
频率范围
短波：2.3MHz ~ 23MHz，间隔5kHz
中波（美国）：522kHz ~ 1.71MHz，间隔10kHz
中波（亚洲）：522kHz ~ 1.71MHz，间隔9kHz
长波：153kHz ~ 279kHz，间隔9kHz

Table 14、AM/SW/LW接收状态响应
BIT
D7
D6
D5
D4
D3
D2
D1
D0
STATUS
CTS
ERR
×
×
RSQINT
×
×
STCINT

BIT
Name
Function
7
CTS
=0在发送下一个命令前等待，=1清除以发送下一个命令
6
ERR
=0无错误，=1错误
5:4
保留

3
RSQINT
接收信号质量中断，=0测量接收信号质量没有被触发，=1测量接收信号质量触发。
2
保留

0
STCINT
搜索/调谐完成中断，=0调谐完成没有被触发，=1调谐完成触发

5.3.1 AM/SW/LW接收命令
命令 0x01、上电
发起启动进程将器件从关电进入上电模式，这个启动可以从内部器件存储器或系统控制下载补丁发生。为了证实补丁和内部器件库修订一致，库修订必须通过FUNC=1（询问库ID）的上电命令证实，器件返回响应，包含库修订，并进入关电模式。器件可以通过FUNC=1（AM/SW/LW接收）的上电命令进入上电模式，见P178 7.2节 从元件补丁上电。

命令 0x40：AM频率调谐
在AM模式，有效频率在520kHz～1710kHz之间，步进1kHz。当可以发送下一个命令时CTS位（和任意中断）置位，如果发送的数据无效，ERR位被置位，注意当CTS和ERR都被置位时，只有一个中断发生。当命令完成时STC中断置位，STCINT位仅在调用GET_INT_STATUS命令后置位，这个命令只能在上电模式发送，如果STC位置位，这个命令清除它。看Figure 17：187页的CTS and STC Timing Model和189页的表43：AM接收命令时序参数。
命令
BIT
D7
D6
D5
D4
D3
D2
D1
D0
CMD
0
1
0
0
0
0
0
0
ARG1
0
0
0
0
0
0
0
0
ARG2
FREQH[7:0]，在AM模式，有效范围520～1710
ARG3
FREQL[7:0]
ARG4
ANTCAPH[7:0]，如果为0，调谐电容自动选择，调谐电容手动设置
ARG5
ANTCAPL[7:0]，为95fF×ANTCAP＋7p，ANTCAP范围1～6143
响应
BIT
D7
D6
D5
D4
D3
D2
D1
D0
STATUS
CTS
ERR
×
×
RSQINT
×
×
STCINT

命令 0x41：AM搜索开始
初始化搜索一个AM频道的RSSI和SNR的测量标准，清除任何未解决的STCINT和RSQINT中断状态。
命令
BIT
D7
D6
D5
D4
D3
D2
D1
D0
CMD
0
1
0
0
0
0
0
1
ARG1
0
0
0
0
SEEKUP
WRAP
0
0

ARG
BIT
Name
Function
1
7:4
Reserved

1
3
SEEKUP
Seek Up/Dwon，搜索方向UP＝1，DOWN＝0
1
2
WRAP
搜索＝1，打断＝0
1
1:0
Reserved

响应
BIT
D7
D6
D5
D4
D3
D2
D1
D0
STATUS
CTS
ERR
×
×
RSQINT
×
×
STCINT

命令 0x42：AM调谐状态
AM_TUNE_FREQ或AM_SEEK_START命令的返回状态，这个命令返回当前频率、RSSI、SNR和和天线调谐电容值（0～6143），当ARG1的INTACK位置位时这个命令清除STCINT中断位，当可以发送下一个命令时CTS位（和任意中断）置位，这个命令只能在上电模式发送。
BIT
D7
D6
D5
D4
D3
D2
D1
D0
CMD
0
1
0
0
0
0
1
0
ARG1
0
0
0
0
0
0
CANCEL
INTACK

ARG
BIT
Name
Function
1
7:2
Reserved

1
1
CANCEL
如果置位，退出当前进程总的搜索
1
0
INTACK
如果置位，清除搜索/调谐完成中断指示
响应
BIT
D7
D6
D5
D4
D3
D2
D1
D0
STATUS
CTS
ERR
×
×
RSQINT
×
×
STCINT
RESP1
BLTF
×
×
×
×
×
AFCRL
VALID
RESP2
READFREQH[7:0]
RESP3
READFREQL[7:0]
RESP4
RSSI[7:0]
RESP5
SNR[7:0]
RESP6
READANTCAPH[7:0]
RESP7
READANTCAPL[7:0]

RESP
BIT
Name
Function
1
7
BLTF
波段限制，＝0限制在AM搜索
1
6:2
Reserved

1
1
AFCRL
AFC轨迹指示，SET if AFC rail
1
0
VALID
有效频道，Set if channel is currently vslid and would have been found during a seek
2
7:0

READFREQH[7:0] (kHz)
3
7:0

READFREQL[7:0]
4
7:0
RSSI[7:0]
Recevied Signal Strength Indicator, dBuV
5
7:0
SNR[7:0]
dB
6
7:0

READANTCAPH[7:0],95fF×READANTCAP＋7p
7
7:0

READANTCAPH[7:0]

命令 0x43：AM_RSQ_STATUS

六、控制接口
总线模式通过采样GPO1和GPO2在RESET上升沿的状态选择。GPO1包含1个1MΩ内部上拉电阻，包含一个1MΩ内部下拉电阻，这样，总线模式选择完成后，器件进入关电模式，RESET=1之前GPO1和GPO2的最小设置时间是30nS
表 20、 总线模式选择
Bus Mode
GPO2/INT
GPO1
3-wire
0
0 (must drive)
SPI
1 (must drive)
1
2-wire
0
1
在关电模式，除器件控制接口外所有电路关闭，当写入上电命令时器件从关电模式出来，一旦上电，器件接收命令，如调谐、设置特性。关电模式不接收命令，除了上电命令。

7 上电
为了器件上电
1、 VDD和VIO加电时保持RESET=0，VDD和VIO最小上升时间为25uS，VDD和VIO必须在RESET=1之前保持250uS。RESET由VIO供电，必须在RESET=0之前加电。
2、 设置GPO1和GPO2为想要的总线模式，在RESET=1之前GPO1和GPO2的最小设置时间为25nS，
3、 设置RESET=1
4、 写上电命令到寄存器，当CTS=1，器件开始准备好运行并接收更多命令。上电命令配置DIN（Pin13）、DFS（Pin14）、RIN（Pin15）、LIN（Pin16）状态为模拟或数字音频模式并且GPO2/INT为中断运行，在这命令之前这些Pin设置为高阻，GPO_CTL和GPO_SET命令配置GPO2/INT和GPO3的状态。
5、 提供时钟，注意RCLK的缓冲器供电范围为VIO，可以在VIO上电后任何时期供电。RCLK在任何命令前必须有效10nS以使能TX载波，如TX_TUNE_FREQ命令。然后在命令后保持10nS关闭载波，如值为0x00的TX_TUNE_POWER命令。当载波使能后RCLK需要适当的操作。当载波停止后RCLK可以去掉或重新配置。

7.1 从器件存储器上电
表25 使用上电命令FM发射
Action
Data
Description
CMD
0x01
上电
ARG1
0x02
设置为FM发射
ARG2
0x50
设置为模拟线路输入
RESP
0x80
回复状态，清除以发射 高

表26 使用上电命令AM/SW/LW接收
Action
Data
Description
CMD
0x01
上电
ARG1
0x01
设置为AM/SW/LW接收
ARG2
0x05
设置为模拟输出
STATUS
0x80
回复状态，清除以发射 高
1、 通过写命令域值0x01发送上电命令。
2、 发送ARG1，0x01（无片，CTS和GPO2中断禁止，选择AM/SW/LW接收），像CTS等中断可以通过改变协议被使能。看章5 命令和特性。
3、 发送ARG2,0x05（选择模拟输出）
4、 查看CTS位直到变高，或者收到CTS中断（如果中断使能）。

7.2 从器件片上电

8 关电
将器件从上电转入关电模式的程序需要写入关电命令。
表29 使用关电命令
Action
Data
Description
CMD
0x11
关电
STATUS
0x80
回复状态
为将器件关电并移除VDD和VIO
1、 写TX_TUNE_POWER到命令寄存器禁止载波
2、 置RCLK=0
3、 写POWER_DOWN到命令寄存器，注意所有寄存器内容将丢失
4、 置RESET=0，注意关电完成后RESET必须保持高10nS
5、 关闭VDD
6、 关闭VIO，注意在VDD没有关闭的时候不能关闭VIO，可能会导致意外的器件运行
