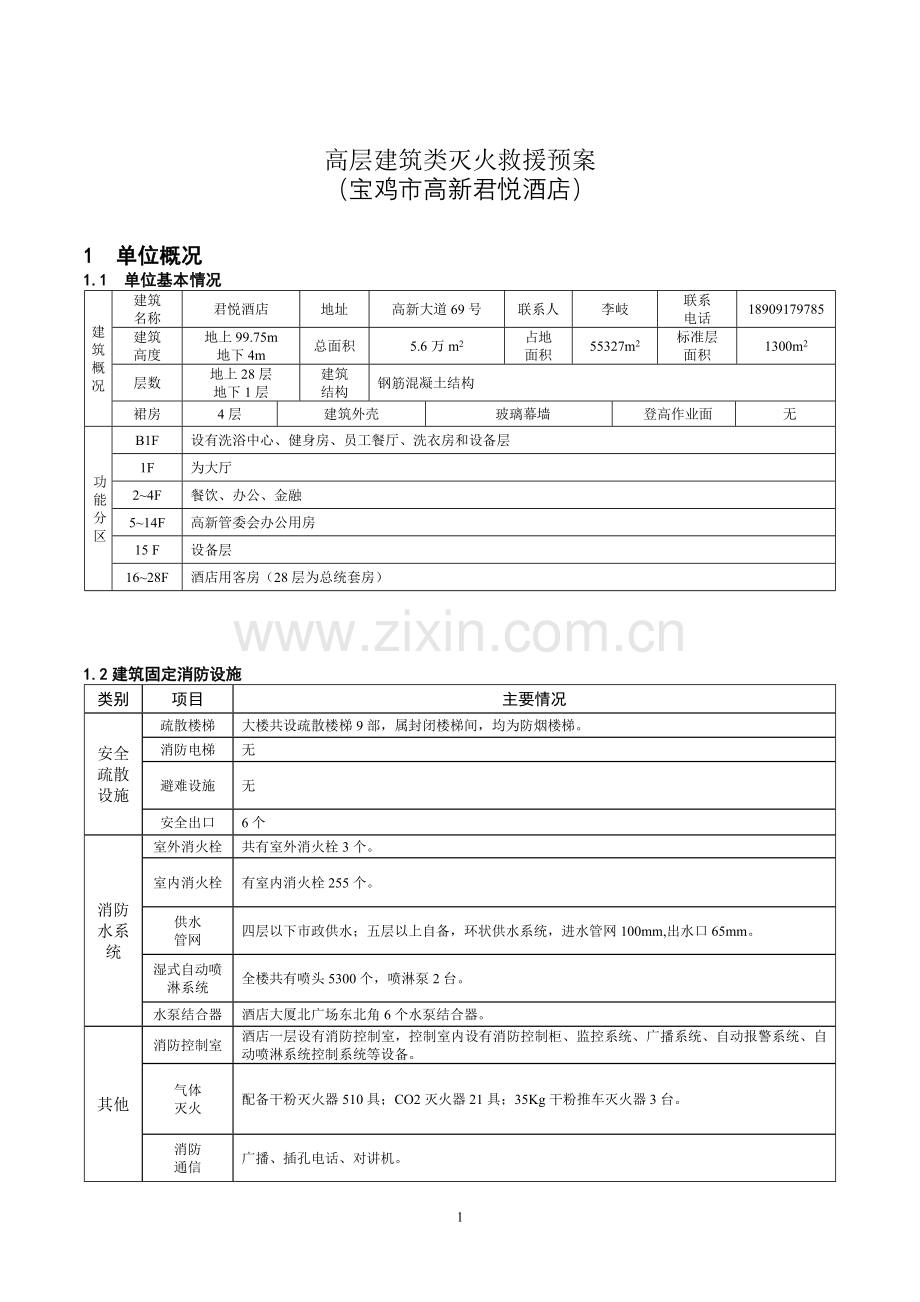

高层建筑类灭火救援预案
（宝鸡市高新君悦酒店）

1 单位概况
1.1 单位基本情况
建筑概况
建筑
名称
君悦酒店
地址
高新大道69号
联系人
李岐
联系
电话
18909179785
建筑
高度
地上99.75m
地下4m
总面积
5.6万m2
占地
面积
55327m2
标准层
面积
1300m2
层数
地上28层
地下1层
建筑
结构
钢筋混凝土结构
裙房
4层
建筑外壳
玻璃幕墙
登高作业面
无
功能分区
B1F
设有洗浴中心、健身房、员工餐厅、洗衣房和设备层
1F
为大厅
2~4F
餐饮、办公、金融
5~14F
高新管委会办公用房
15 F
设备层
16~28F
酒店用客房（28层为总统套房）

1.2建筑固定消防设施
类别
项目
主要情况
安全疏散设施
疏散楼梯
大楼共设疏散楼梯9部，属封闭楼梯间，均为防烟楼梯。
消防电梯
无
避难设施
无
安全出口
6个
消防水系统
室外消火栓
共有室外消火栓3个。
室内消火栓
有室内消火栓255个。
供水
管网
四层以下市政供水；五层以上自备，环状供水系统，进水管网100mm,出水口65mm。
湿式自动喷淋系统
全楼共有喷头5300个，喷淋泵2台。
水泵结合器
酒店大厦北广场东北角6个水泵结合器。
其他
消防控制室
酒店一层设有消防控制室，控制室内设有消防控制柜、监控系统、广播系统、自动报警系统、自动喷淋系统控制系统等设备。
气体
灭火
配备干粉灭火器510具；CO2灭火器21具；35Kg干粉推车灭火器3台。
消防
通信
广播、插孔电话、对讲机。

1.3 进攻通道
1.3.1 出入口路线
出入口
位置
最近连接通道
可达区域
1号出入口
A区
广场停车场
高新广场
2号出入口
A区
北门停车场
滨河大道
3号出入口
B区
广场停车场
高新广场
4号出入口
C区
北门停车场
高新广场
5号出入口
C区
北门停车场
滨河大道
6号出入口
D区
广场停车场
高新广场

1.3.2 疏散楼梯
区域
名称
可否垂直施放水带
到达层面
主楼
东楼梯
否
-1F~28F
西楼梯
否
-1F~28F
裙楼
A区楼梯
否
-1F~4F
B区楼梯
否
-1F~4F
D区东楼梯
否
-1F~4F
D区西楼梯
否
-1F~4F

1.3.3 电梯
编号
停靠楼层
单箱载重(kg)
电梯定员（人）
运行速度（m/min）
功能
东主1
-1—28
1000
13
1.75
办公客梯

消防电梯
东主2
14—21—28
1000
13
2.5
东主3
1—14
1000
13
2.5
西主1
-1—28
1000
13
2.5
西主2
-1—28
1000
13
2.5
西主3
-1—28
1000
13
2.5
A裙1
-1—4
1000
13
1.75
B裙2
-1—4
1000
13
1.75
D裙3
-1—4
1000
13
1.75
备注
9部电梯均可作消防电梯，停靠特定楼层。
2 灾情设定
灾情等级
燃烧高度/（建筑区域）
燃烧面积
严重
（Ⅰ级）
0-100m（1-28层）/ C区
燃烧面积＞100㎡，根据燃烧速度、防火分区及灾情最大化等因素综合考虑，设定为300㎡。
-4-16 m(-1-4层) / B区
较大
（Ⅱ级）

0-100m（1-28层）/ C区
160≥㎡燃烧面积＞20㎡，根据燃烧速度、自动喷水灭火系统喷头保护面积等因素综合考虑，设定为160㎡。
-4-16 m(-1-4层) / B区
一般
（Ⅲ级）
0-100m（1-28层）/ C区
燃烧面积＜20㎡，根据燃烧速度、通常情况下的房间面积及灾情最大化等因素综合考虑，设定为20㎡。
-4-16 m(-1-4层) / B区
备注
1、根据建筑性质、燃烧态势、人员被困危险程度、灾情可控性以及影响范围等因素，将灾情分为三级：Ⅰ级（严重级）、Ⅱ级（较大级）、Ⅲ级（一般级）。
2、依据建筑结构特点，将建筑分为A、B、C、D四个区域。

3 力量调集
要 素
等 级
泵浦车+压缩空气泡沫车
机动手抬泵
抢险救援车
严重
（Ⅰ级）
C区
0-100 m
（1-28层）
13+12
-
6
B区
-4-16 m
(-1-4层)
13+0
-
8
较大
（Ⅱ级）

C区
0-100 m
（1-28层））
5+4
-
4
B区
-4-16 m
(-1-4层)
5+0
-
6
一般
（Ⅲ级）
C区
0-100 m
（1-28层）
3+2
-
2
B区
-4-16 m
(-1-4层)
3
-
4
备注
1、依据灾情设定及水枪控制面积，严重级、较大级、一般级灾情分别需9、2、1条灭火线路和不少于3条、2条、1条设防线路；
2、根据火场实际情况应调集照明和装备保障车等其他车辆；
3、根据单位消防水源实际情况，视情增加补水车辆；
4、根据单位仅有一个登高作业面的实际情况，现场需调集不少于2辆云梯车。

4 组织指挥
4.1 指挥网络图

装备保障组

给养保障组

技术保障组

通讯保障组

供

水

公

安

医

疗

供

气

气

象

环

保

供

电

其

他

集结组

警戒组

供水组

疏散组

灭火组

侦察组
前沿指挥部

战勤保障部

社会联动部

现 场 指 挥 部

4.2 指挥力量构成及任务分工
指挥层次
等
级
出
动
力量分工

力量构成
任务分工
市区两级政府领导
市应急办领导
市公安局领导
消防总队总指挥
灭火救援专家
消防总队副总指挥
消防总队战训指挥
浦东战区指挥
社会联动单位负责人
辖区中队指挥
特勤指挥
浦东交警大队领导
单位工程技术人员
战勤保障基地领导
现场指挥部
Ⅰ级
Ⅰ级
Ⅰ级
Ⅰ级
Ⅰ级
Ⅰ级Ⅱ级
Ⅰ级Ⅱ级
Ⅰ级Ⅱ级
Ⅰ级Ⅱ级
Ⅰ级Ⅱ级
Ⅰ级Ⅱ级
Ⅰ级Ⅱ级
Ⅰ级Ⅱ级
Ⅰ级
实施决策、组织指挥
前沿指挥部

Ⅰ级
Ⅰ级Ⅱ级
Ⅰ级Ⅱ级Ⅲ级

Ⅰ级Ⅱ级Ⅲ级
Ⅰ级Ⅱ级Ⅲ级

Ⅰ级Ⅱ级Ⅲ级

现场指挥部决策意图落实、组织指挥战斗行动、落实安全防范措施、向现场指挥报告情况、实施临机指挥
警戒组

Ⅰ级Ⅱ级
Ⅰ级Ⅱ级Ⅲ级

Ⅰ级Ⅱ级Ⅲ级

Ⅰ级Ⅱ级Ⅲ级

划定警戒范围、实施交通管制
集结组

Ⅰ级Ⅱ级
Ⅰ级Ⅱ级

划定集结区域、实施有序调派
侦察组

Ⅰ级Ⅱ级
Ⅰ级Ⅱ级Ⅲ级

Ⅰ级Ⅱ级Ⅲ级
Ⅰ级Ⅱ级Ⅲ级

利用多种侦察手段和技术，查明火场情况
疏散组

Ⅰ级Ⅱ级
Ⅰ级Ⅱ级Ⅲ级

Ⅰ级Ⅱ级Ⅲ级
Ⅰ级Ⅱ级Ⅲ级

组织疏散组、攻坚救生组，进行疏散救生
供水组

Ⅰ级Ⅱ级
Ⅰ级Ⅱ级Ⅲ级

Ⅰ级Ⅱ级Ⅲ级

分配水源位置、确定供水形式、合理编配供水车辆
灭火组

Ⅰ级Ⅱ级
Ⅰ级Ⅱ级Ⅲ级

Ⅰ级Ⅱ级Ⅲ级
Ⅰ级Ⅱ级Ⅲ级

选择进攻通道、设置枪炮阵地、科学运用灭火技战术，有效扑灭火势
战勤保障组

Ⅰ级

Ⅰ级Ⅱ级

Ⅰ级
确保车辆性能完好、保证给养物资供给以及通信联络
社会联运部

Ⅰ级

Ⅰ级

协调各社会联动部门，实施联勤保障

5 作战行动
要素
区分
作战单元
力量编成
作战任务
严重
（Ⅰ级）
B
区
力量1
三中队2、3号泵浦车→三中队1号泵浦车→裙楼B区→着火层、着火层上一层
三中队2、3号泵浦车负责供水、疏散人员，三中队1号泵浦车负责着火层、着火层上一层灭火和设防。
力量2
一中队2、3号泵浦车→一中队1号泵浦车→主楼A楼梯→着火层、着火层下一层
一中队2、3号泵浦车负责破拆、排烟、照明，一中队1号车负责着火层、着火层下一层灭火和设防。
力量3
二中队2号泵浦车→二中队1号泵浦车→主楼B楼梯→着火层、着火层下一层
二中队2号泵浦车负责供水、疏散人员，二中队1号泵浦车负责着火层、着火层上一层灭火和设防。
力量4
特勤云梯车→裙楼南侧→楼顶平台
特勤中队云梯车停于酒店裙楼南侧，升起云梯首先救助楼顶平台被困人员。
力量5
特勤大动率消防车→特勤高喷→裙楼南侧→着火层
特勤中队大功率消防车向高喷消防车供水，利用水炮从外围出水，防止火势从窗户向上蔓延。
抢险力量
抢险1→着火层
负责着火层疏散、救人、破拆、排烟、照明和攻坚灭火。
抢险2→着火层上一层
负责着火层疏散、救人、破拆、排烟、照明和攻坚灭火。
抢险3→着火层下一层
负责着火层疏散、救人、破拆、排烟、照明和攻坚灭火。
抢险4→前沿指挥部
领受指挥部随机任务。
C
区
力量1
三中队2、3号泵浦车→三中队1号泵浦车→主楼楼梯→着火层
三中队2、3号泵浦车负责供水、疏散人员，三中队1号泵浦车负责着火层灭火和设防。
力量2
一中队2、3号泵浦车→一中队1号泵浦车→主楼B楼梯→着火层
一中队2、3号泵浦车负责破拆、排烟、照明，一中队1号车负责着火层灭火和设防。
力量3
二中队2号泵浦车→二中队1号泵浦车→裙楼楼梯→着火层
二中队2号泵浦车负责供水、疏散人员，二中队1号泵浦车负责着火层灭火和设防。
抢险力量
抢险1、2→着火层
负责着火层疏散、救人、破拆、排烟、照明和攻坚灭火。
抢险3→前沿指挥部
领受指挥部随机任务。
较大
（Ⅱ级）

B
区

力量1
三中队2、3号泵浦车→三中队1号泵浦车→裙楼B区→着火层、着火层上一层
三中队2、3号泵浦车负责供水、疏散人员，三中队1号泵浦车负责着火层、着火层上一层灭火和设防。
力量2
一中队2、3号泵浦车→一中队1号泵浦车→主楼A楼梯→着火层、着火层下一层
一中队2、3号泵浦车负责破拆、排烟、照明，一中队1号车负责着火层、着火层下一层灭火和设防。
力量3
特勤云梯车→裙楼南侧→五楼平台
特勤中队云梯车停于酒店裙楼南侧，升起云梯首先救助五楼平台被困人员。
力量4
特勤大动率消防车→特勤高喷→裙楼南侧→着火层
特勤中队大功率消防车向高喷消防车供水，利用水炮从外围出水，防止火势从窗户向上蔓延。
抢险力量
抢险1、2→着火层、着火层上一层
负责着火层疏散、救人、破拆、排烟、照明和攻坚灭火。
抢险4→前沿指挥部
领受指挥部随机任务。
C
区

力量1
三中队2、3号泵浦车→三中队1号泵浦车→主楼楼梯→着火层
三中队2、3号泵浦车负责供水、疏散人员，三中队1号泵浦车负责着火层灭火和设防。
力量2
一中队2、3号泵浦车→一中队1号泵浦车→主楼B楼梯→着火层
一中队2、3号泵浦车负责破拆、排烟、照明，一中队1号车负责着火层灭火和设防。
抢险力量
抢险1→着火层
负责着火层疏散、救人、破拆、排烟、照明和攻坚灭火。
抢险2→前沿指挥部
领受指挥部随机任务。
一般
（Ⅲ级）
B
区
力量1
三中队2、3号泵浦车→三中队1号泵浦车→裙楼B区→着火层、着火层上一层
三中队2、3号泵浦车负责供水、疏散人员，三中队1号泵浦车负责着火层、着火层上一层灭火和设防。
C
区
力量1
三中队2、3号泵浦车→三中队1号泵浦车→主楼楼梯→着火层
三中队2、3号泵浦车负责供水、疏散人员，三中队1号泵浦车负责着火层灭火和设防。
备注
1、主管中队任务。三中队到场后，三中队及时成立火情侦察、疏散救人小组。1号泵浦车负责着火层、着火层上一层灭火和设防，三中队2、3号泵浦车负责供水、疏散人员。
2、消防通信组织。在消防无线通信中继未接通之前，大楼内部消防通信应采用环球金融中心内部使用的小灵通或手机；
3、供水保障措施。周围市政供水管网为环状∮200mm管网，供水线路超过9条时应通知宝鸡市自来水公司给管网加压；
4、火场随机任务。楼梯间内超过一条以上供水（泡沫）线路的，除第一条干线人员留下看护水带外，其他人员及时到大楼底层作为现场备用人员领受火场随机任务。

6 社会联动
6.1宝鸡市社会联动力量
单 位
联系电话
地 址
协同任务
市交警支队
3319114
公园路
根据灭火救援需要，调派警力维护现场秩序，实施交通管制。
市人防
办公室
3555342
摩天院路1号
协助灭火救援处置工作，并根据灾害现场需要组织特种救援力量到场协助。
市公安局
110
行政中心4号楼
根据灭火救援需要，调派警力维护现场秩序，实施交通管制。
120急救
中心
120
新华巷24号
对灭火救援现场内部被困人员和战斗负伤人员进行紧急救治。
市自来水公司
3221212
新建路西段13号
根据灭火救援需要，实施市政管网增压措施，并视情排除道路积水。
市供电局
3822222
大庆路
根据灭火救援需要，实施供电、断电措施。
市燃气
有限公司
3213195
文化路
根据灭火救援需要，实施断气、关阀措施，并视情进行防爆检测。
市地震局
3213202
行政中心2号楼1号楼
根据灭火救援需要，进行建筑安全监测，提供防御对策。
市卫生局
3260228
行政中心1号楼6楼
根据灭火救援需要，协调医疗机构，调集救护车辆，组织伤亡救护。
市气象局
3620041
清姜东南一路
根据灭火救援需要，提供相关气象信息。
市环保局
3260349
行政中心1号楼5楼
根据灭火救援需要，进行环境监测，提出预防次生灾害对策。

6.2高新新区社会联动力量
部门
单位
地址
电话
公安
高新区公安分局
高新大道52号
3371893
市交警支队渭滨大队
经二路（炎帝园对面）
13992712122
下马营派出所
西宝路456号
3372361
行政中心派出所
行政中心
3260527
供电
宝鸡市高新区供电分局
高新4路
3823311
医疗
解放军第三医院
东风路45号
3413333
宝鸡市人民医院
新华巷24
3272900
宝鸡市中心医院
姜潭路8号
3397120
石油医院
经二路15号
3232254
君悦大酒 店
消防安全责任人：李岐
宝鸡市高新区
18909179785

7 勤务保障
7.1 战勤保障
类 别

保 障 功 能
战勤保障基地
支队战勤保障组
车辆、装备抢修
抢修车

1
人员

2
器材补充
空气呼吸器充气车

器材保障车

2
运输保障车

1
一拖二多功能保障车

药剂补充
药剂保障车

备用药剂数

油料补充
油料保障车

备用油料数

医疗救护
医疗救护车

医疗救护人员

2
生活保障
生活保障车

给养车

备注
直接由119指挥中心调度。

23

7.2社会联勤
宝鸡市消防部队战勤保障社会联动单位明细表
序号
单位名称
法人
电话
单位地址
保障品名
保障能力
库存量
技术人员数
紧急运输车辆数
备注
1
消防药剂厂

泡沫
100T
330T
4
2台
每台车运输
5吨泡沫
2
消防药剂厂

干粉
20T
20T
2

3
快餐

盒饭
300人
以上

5台
一台车能装1600盒饭
4
宝商佳美家
周金生
3215053
经二路114号
面包
300个
15T
10
6台
一台车能装2T食品
方便面等
500个
火腿肠
500个
矿泉水
500个
咸菜
500个

8 特别警示
8.1所有参战单位必须设立本单位的安全观察员、火场通讯员。安全观察员负责对每个内攻人员进行登记，并按程序检查他们的防护装备。所有参战人员均应按各自分工和任务，佩戴空气呼吸器（氧气呼吸器）、隔热服（防毒服）、防毒面罩，携带通信、照明、导向绳、呼救器等器材按照预定的位置进入火场。
8.2进入消防控制中心了解情况或指挥疏散、灭火战斗时，设备的操作应由其值班员或工程技术人员实施。
8.3疏散、抢救人员时，应及时稳定人员情绪，指引疏散方向，将人员带领到安全地带。
8.4必须严格掌握深入地下建筑实施灭火救人战斗人员的数量、时间，及时组织替换力量。
8.5要备足用于被困人员使用的呼吸保护器具。
8.6各参战单位在搜救区域内搜救完毕后要设立明显标示，提示其他参战单位避免重复行动。
8.7消防部队初期到场在深入内部疏散救人的同时要设立救护组，第一时间对从火场救出的人员实施先期救治，为120医疗救助人员到场实施抢救争取宝贵时间。

9 辅助决策
9.1全市消防车辆统计表
类 型
数 量（辆）
支队执勤战斗车辆总数
61辆
载水量12吨以上
水罐消防车
8辆，其中市区7辆、县区1辆
载水量12吨以下
水罐消防车
33辆，其中市区15辆、县区18辆
A类泡沫消防车
2辆
举高消防车
4辆（市区3辆，外县1辆），其中工作高度32m1辆、20米以下3辆
抢险救援消防车
2辆，市区2辆
专勤消防车
3辆，其中消防运兵车1辆、通信指挥车1辆、防化洗消车1辆

照明消防车
1辆
器材保障车车
8辆，其中市区3辆、县区5辆

9.2 供水能力
9.2.1单车单泵垂直供水能力参数表
车辆
取数据时间
发动机转速
压力
楼层
高度
效果
SXF5170GXFSG65P
水罐车
3分51秒
1900转
18kg/cm2
45楼
165米
2支水枪，充实水柱10米以上。
ZZ1192L4610F
水罐车
2分31秒
1800转
18kg/cm2
45楼
165米
2支水枪，充实水柱10米以上。
TLF30/50OS压缩空气泡沫车（带涡轮增压）
6分21秒
1900转
8kg/cm2
68楼
300米
2支泡沫枪，稳定出泡沫。
备 注
表中参数为测试数值，实际灭火运用要根据消防车的额定工作压力、车型、车辆连接的方式和数量、供给灭火剂的形式、供给时间的长短、出水枪的数量等因素确定。

9.2.2 双车、多车耦合单干线供水能力参考表
高度（m）
供水方式
泵标定压力（MPa）
垂直施放干线口径（mm）
水枪数
（支）
水枪流量（L/s）
≤100
单泵
1.0
90或65
2
6
100～170
双泵耦合
2.0（每泵增压1.0 Mpa左右）
90或65
2
6
170～230
三泵耦合
2.5（每泵增压1.0 Mpa左右）
90
2
6
备 注
表中参数为测试数值，实际灭火运用要根据消防车的额定工作压力、车型、车辆连接的方式和数量、供给时间的长短、出水枪的数量等因素确定；中压泵为0.2Mpa的可采取双泵耦合，中压泵为0.25Mpa的可采取三泵耦合。

9.2.3 手抬机动泵（BJ25型）与二辆消防车供水能力参数表
高 度
（m）
供水方式（手抬机动消防泵）
泵进口压 力（Mpa）
泵出口最大压力（Mpa）
垂直施放干线口径（mm）
水枪数
（支）
水枪流量
（L/s）
170～220
单泵
0.4
0.9
65
2
5
220～270
双泵串联
0.4
0.9
65
2
5
270～320
三泵串联
0.4
0.9
65
2
5
备 注
表中参数为测试数值，实际灭火运用要根据机动手抬泵的型号、供给时间的长短、出水枪的数量等因素确定。

9.3灭火应用相关计算
计
算
公
式
Q = C×S
式中：Q——灭火用水量，l/s；
S——燃烧面积，m2；
C——水灭火供给强度，l/(s·m2)；
注：固体可燃物的灭火用水供给强度一般取值为0.12～0.2l/(s·m2)，建筑火灾荷载小于50kg/m2时，灭火用水供给强度一般取值为0.12 l/(s·m2)，建筑火灾荷载大于50kg/m2时，灭火用水供给强度一般取值为0.2 l/(s·m2)。
应
用
举
例
Ⅰ级（严重级）的燃面积为900 m2，求全面着火燃烧时火场用水量。
解：若按灭火供给强度取值0.12(s·m2)计算，
火场用水量Q = C×S = 0.12×900 = 108（l/s）
按每辆车供二支枪（13 l/s）计算，着火区需使用供水车9辆。
注：供水或供压缩空气泡沫灭火时，也可按每支水（泡沫）枪控制燃烧面积50m2估算。

9.4供水线路性能参数
9.4.1车泵性能参数
车型
泵型
额定压力kg/cm2
额定流量l/s
东风140
BS30低压泵
10
30
东风145
NH20高低压泵
40
4
10
27
东风153
M20中低压泵
18
15
10
27
东风153
NH20高中低压泵
40
4
18
15
10
27
北方奔驰1929
BZ25/50中低压泵
20
25
10
50
斯太尔9100435
R280型高低压泵
40
6
10
45
五十铃FVR34G
M20中低压泵
18
15
10
30
卢森堡亚AT
NH30高中低压泵
40
6
20
27
10
50
森田云梯
ME—7A中低压泵
18
51
10
67
“一七”式压缩空气
泡沫车
FPN10-3000后置消防泵
8
3000L/min

9.4.2机动手抬性能参数
项目
BJC5
BJ7
BJ10
BJ15
BJ20
BJ20（BJ25D）
BJ331（BJ331D）
DP75
技术参数
型 号
柴油机
四冲程汽油机
四冲程汽油机
二冲程汽油机
四冲程汽油机
二冲程
汽油机
四冲程
汽油机
四冲程汽油机
最大功率KW（HP）
3.7
（5）
5.1
（7）
7.4（10）
11
（15）
14.7（20）
18.4
（25）
7.4
（10）
6.3（8.5）
进水口径
65
65
65
75
75
90
65
65
出水口径（mm）
50
50
65
65
65
65
65
50
喷口工作压力ⅹ105pa
3.6
4.8
5
5.5
6
8.5/6.4
5
4.8
出水量（L/min）
330
370
510
560
750
660/1000
500
480
吸水深度(m)
额定
3.5
3.5
3.5
3.5
3.5
3.5
3.5
3.5
最大
5.5
5.5
6.5
6
7
7
7
6

9.4.3水带性能参数
型号
工作压力（Mpa）
试验压力（Mpa）
爆破压力（Mpa）
水带自重（带接口）
水重量
泡沫重量
（空气压缩泡沫）
65mm
90mm
65mm
90mm
65mm
90mm
13
1.3
2.0
3.9
5Kg
10Kg
约75Kg
约125Kg
约
1.5 Kg
约
3 Kg
16
1.6
2.4
4.8
7Kg
11Kg
25
2.5
3.8
7.5
8Kg
13Kg

9.4.4水枪、水炮性能参数
名称
额定喷射压力kg/cm2
额定直流流量
额定直流射程m
多功能水枪
6.5
150-550L/Min
22
“一七”式多功能水枪
8
130-400L/Min
25
“一七”式压缩空气泡沫专用枪
65mm
8
260L/Min
20
90mm
8
380L/Min
35
“一七”式压缩空气泡沫车车载炮
8
水流量3000L/Min
50
泡沫流量2200L/Min
45

10预案附件
10.1 市政水源、交通道路、人员疏散、车辆集结示意图

10.2 方位图
10.3 四楼平面图

10.4疏散图

10.5 外部力量部署图

10.6 四楼力量部署图
