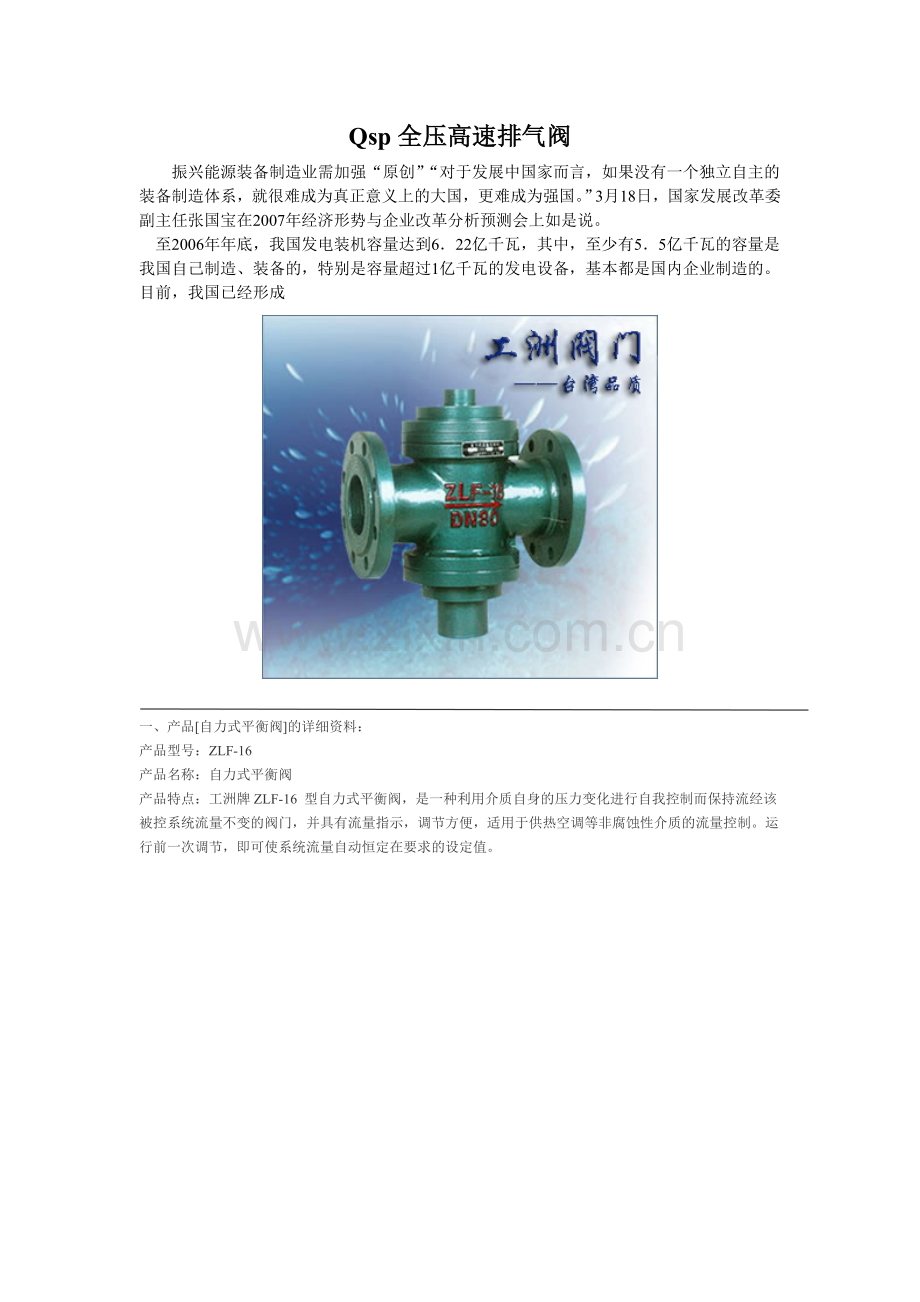

Qsp全压高速排气阀
振兴能源装备制造业需加强“原创”“对于发展中国家而言，如果没有一个独立自主的装备制造体系，就很难成为真正意义上的大国，更难成为强国。”3月18日，国家发展改革委副主任张国宝在2007年经济形势与企业改革分析预测会上如是说。
　至2006年年底，我国发电装机容量达到6．22亿千瓦，其中，至少有5．5亿千瓦的容量是我国自己制造、装备的，特别是容量超过1亿千瓦的发电设备，基本都是国内企业制造的。目前，我国已经形成

一、产品[自力式平衡阀]的详细资料：
产品型号：ZLF-16
产品名称：自力式平衡阀
产品特点：工洲牌ZLF-16 型自力式平衡阀，是一种利用介质自身的压力变化进行自我控制而保持流经该被控系统流量不变的阀门，并具有流量指示，调节方便，适用于供热空调等非腐蚀性介质的流量控制。运行前一次调节，即可使系统流量自动恒定在要求的设定值。

二、主要技术参数：
型号
公称压力
壳体试验压力
适用介质
介质温度
ZLF-16
1.6MPa
2.4MPa
水、油等非腐蚀性液体
0～100℃
三、工洲牌自力式平衡阀主要外型尺寸（法兰连接PN1.6MPA按JB/T79-94标准）：
DN
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
备注
L
110
110
115
160
200
215
230
275
290
310
350
430
520
635
670
DN15～25为螺纹连接
H1
72
72
81
108
138
138
143
170
193
208
254
289
325
357
372
H2
70
70
74
91
147
147
154
189
211
227
260
303
367
430
495
流量控制范围M3/h
0.1～1
0.1～1.5
0.2～2
0.5～4
1～6
2～10
3～15
5～25
10～35
15～50
30～80
40～180
100～300
150～500
200～700

一、产品概述：
工洲牌ZP-1快速排气阀适用于工业介质为水的管路上,作为快速排除管道内气体设备，以提高输送水设备的效率和保护管道不致变形破裂，是管道的必备之设备。 特点 1、能够排除管道中的气体，减少阻力节约c源。 2、当管道负压时，本产品能快速自动吸入空气防止管道破裂。 3、排气能力是普通双孔排气阀多倍。 4、浮球托架为不锈钢，使用寿命长，安全可靠。 性能技术参数 1、介质：清水 2、温度：常温 3、壳体强度试验压力：1.5MPa，无损坏。 4、浮球密封试验压力：0.05∽1.1MPa无漏水 5、阀体材料 : 灰铸铁HT200 6、浮球托架：不锈钢

一、产品概述：
产品名称：不锈钢排气阀
产品型号：P11H-16P
产品材质： 不锈钢(304.304L.316.316L)
制造标准： 国标(GB)，美标(API)，日标(JIS)
产品介绍：工洲牌P11H-16P自动排气阀全部采用不锈钢制造。体积小结构新颖。适用于排除热水采暖系统及冷水管道中的气体，阻止液体溢出。不锈钢排气阀|上海排气阀厂-上海不锈钢排气阀优质产品,专业生产不锈钢排气阀系列的排气阀产品,包括不锈钢排气阀的经营及不锈钢排气阀的销售,本页包含不锈钢排气阀的图片及不锈钢排气阀的详细及不锈钢排气阀技术和不锈钢排气阀的参数。欢迎您来电咨询不锈钢排气阀系列,不锈钢排气阀产品的详细信息,服务热线：021－63540895，传真：[phone],不锈钢排气阀种类有很多，不同不锈钢排气阀的应用范围也会有细微的差别，而本公司将会为您提供全方位的解决方案。不锈钢排气阀厂，不锈钢排气阀系列, 不锈钢排气阀,不锈钢排气阀生产商, 不锈钢排气阀,不锈钢排气阀系列,不锈钢排气阀代理商,不锈钢排气阀系列, 不锈钢排气阀,不锈钢排气阀经销商

型 号
规 格
H
D
P11H-16P
DN 15
184
70
P11H-16P
DN 20
184
70
P11H-16P
DN 25
184
70

一、产品概述:
产品型号：QB1-10
产品名称：单口排气阀
产品特点：本阀门为圆桶状式阀体，其内部结构主要有不锈钢浮球。本阀分为丝扣式和法兰式两种排气阀。 QBI型适用与工作温度≤80℃的管路上，作为排除管路内气体的设备。

二、工作原理:
管内开始注水时，浮球会慢慢向上浮起，此时本阀已进行排气。当达到一定压力的进修，浮球紧顶住橡胶圈，说明空气已全部从排气嘴排出。
三、零件材料:
1、 阀体、铸铁
2、 阀盖、铸铁
3、 浮球、不锈钢
4、 塞头、橡胶
5、 排气阀、黄铜
6、 螺丝、螺帽、元钢
四、工洲牌单口排气阀主要尺寸:

DN
H
D
D1
Z-фd
法兰式
15
245
195
160
4-18
20
245
195
160
4-18
25
245
195
160
4-18
丝口式
15、20
245

25、32
245

40、50
310

一、产品[快速排气阀]的详细资料:
产品型号：KP-10
产品名称：快速排气阀
产品特点：本产品设计合理，结构简单，体积小，排气量大，我厂在原基础上进行大量改进，使KP型更完美，产品合格率可达100%。本产品用于管道最高点或闭气的地方来排除管内气体su通管道，使管道运转正常，出水量达到设计要求，如不装此产品，管内气体形成气阻使管道出水量达不到设计要求。管道在运转时出现停电，停泵管道随时会出现负压力会引起管道振动或破裂，该排（吸）气阀就快速吸入大量空气，防止管道振动或破裂，确保管路安全。

二、作用原理:
当水进入管内时，浮球停在球桶下部进行大量排气，当气排完时，水进入阀内通过球桶把球浮起关闭，停止排气，管道在正常运转时自然会产生少量气体，这些气体会集中到管内上部到相当程度，阀内水与球随时下降，气从不局限性排队出。
三、技术参数:
1、介质：清水
2、使用温度常温
3、阀体：灰铸铁HT200
4、浮球与塞头：不锈钢
5、密封材料，丁腈橡胶。
6、阀体强度试压，1.5Mpa
7、密封试验压力0.05-1.1Mpa
四、排气量表 （按每秒流速成.1.5-3.0米计算）:
规格
25
50
80
80
100
150
200立方米/小时
4-8
11-22
22-40
42-60
61-122
83-166
五、工洲牌快速排气阀主要尺寸:
公称通径
（DN）
D
D1
D2
D3
H
Z-фd
25
115
85
65
140
285
4-14
50
160
125
102
200
340
4-14
80
195
160
135
230
490
4-18
100
215
180
158
250
545
4-18
150
280
240
212
300
615
8-23
200
335
295
268
380
730
8-23

一、产品[复合式排气阀]的详细资料:
产品型号：CARX
产品名称：复合式排气阀
产品特点：本产品用于管路上的最高点有闭气的地方，来排除管内的气体来疏通管首，达到正常工作，如不装排气阀，管内流动的液体会产生动热引起气体形成短路，使管道出水容量达不到设计要求，其次，管道在运转时出现停电、停泵管道会出现负压力会引起管道振动或破裂，排（吸）气阀就迅速反空气吸入客内，防止管道振动或破裂。

二、作用原理:
当水进入管道时，塞头停在定位架下部，进行大量排气，当空气排完时，水进入阀内把球浮起传动塞头到关闭，停止排气。如管道在正常运转时自然会产生少量气体会聚到管内上部，到相当程度，阀内水位下降，浮球随时下降气体从小孔排出。如出现停电，停泵，管内水流空时，管内随时会出现负压力，浮球顺水下降，打开小孔带动大孔大量进气确保管道安全。
三、技术参数:
1、介质：清水
2、使用温度：常温
3、阀体：灰铸铁HT200
4、浮球与塞头：不锈钢
5、密封材料：丁腈橡胶
6、阀体强度打压：1.5Mpa
7、密封试验打压：0.05-1.1Mpa不漏水
四、外形尺寸（尺寸单位：mm）:
公称通径（DN）
H
L
L1
20/25
400
290
180
50
480
370
200
80
600
420
250
100
600
420
250
150
750
600
350
200
870
670
410
五、零件材料:
NO
名称
材质
1
阀体
HT200
2
阀盖
HT200
3
浮球
304不锈钢
4
阀瓣
黄铜、不锈钢
5
杠杆
H59黄铜
6
塞头
不锈钢
六、排气量表（按每秒1.5-3.0米计算）:
规格
25
55
80
100
150
200
250
300
350
400
200米3/小时
4-8
10-20
25-50
40-80
61-122
83-166
100-200
170-340
240-480
330-660

一、产品[双口排气阀]的详细资料:
产品名称：双口排气阀
产品特点：本阀门适用于温度不超过100℃的水，热水管道上使管道内的空气全部排出。

二、工洲牌双口排气阀连接尺寸:
公称通径
主要尺寸（mm）
-
D
H
H1
L
适用介质
40
145
355
215
370
水
50
160
355
215
370
水
75
195
360
225
430
水
100
215
360
225
430
水
150
280
380
230
510
水
200
335
430
320
680
水
300
390
540
360
825
水

一、产品[微量排气阀]的详细资料:
产品型号：ARVX
产品名称：微量排气阀
产品特点：工洲牌ARVX微量排气阀，在一般情况下，水中约含2VOL%的溶解空气，主输水过程中，这些空气由水中不断地释放出来，聚集在管线的高点处，形成空气袋（AIR POCKET）,使输水变得困难，系统的输水能力可因此下降约5——15%。此微量排气阀主要功能就是排除这2VOL%的溶解空气，并适合装置于高层建筑，厂区内配管，小型泵站用以保护或改善系统的输水效率及节约能源。
二、产品概述:
单杆式微量排气阀，为一类似椭圆形阀体，内部所有零件包括浮球，杠杆，阀座等均为不锈钢，内部使用标准排气孔径1/16″，适合用于pn16工作压力环境。介质温度：0～80℃。
AVAX型自动排气阀主要应用于暖通空调系统，往往安装在制高点或弯头等处，以排除管道中多余气体、提高管路使用效率及降低能耗。介质温度：0～80℃。
三、主要技术参数:
公称压力：1.0～1.6MPa
公称通径：10～25mm
适用介质：水、油等非腐蚀性液体
适用温度：0～100℃
试验标准：GB/T 13927　API598
主要外形连接尺寸　　　　　　　　　　　　　　　　　　　　单位：mm

DN
10(3/8")
15(1/2")
20(3/4")
25(1")
L1
47
47
47
47
H1
113
113
113
113
L2
102
102
102
102
H2
127
127
127
127
