电磁真空带充气阀DDC-JQ100.doc

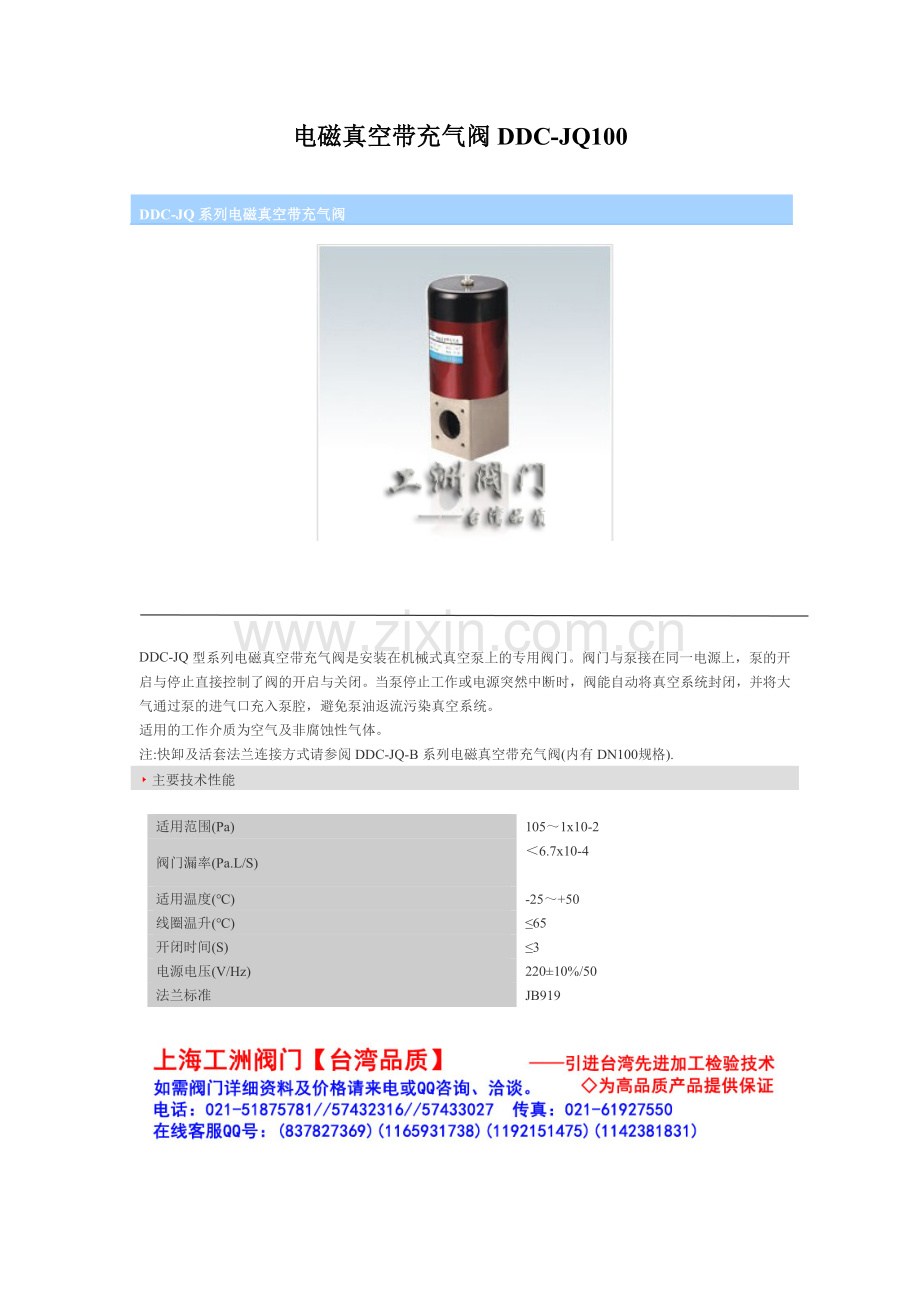

电磁真空带充气阀DDC-JQ100

DDC-JQ系列电磁真空带充气阀

DDC-JQ型系列电磁真空带充气阀是安装在机械式真空泵上的专用阀门。阀门与泵接在同一电源上，泵的开启与停止直接控制了阀的开启与关闭。当泵停止工作或电源突然中断时，阀能自动将真空系统封闭，并将大气通过泵的进气口充入泵腔，避免泵油返流污染真空系统。
适用的工作介质为空气及非腐蚀性气体。
注:快卸及活套法兰连接方式请参阅DDC-JQ-B系列电磁真空带充气阀(内有DN100规格).
主要技术性能

适用范围(Pa)
105～1x10-2
阀门漏率(Pa.L/S)
＜6.7x10-4

适用温度(℃)
-25～+50
线圈温升(℃)
≤65
开闭时间(S)
≤3
电源电压(V/Hz)
220±10%/50
法兰标准
JB919

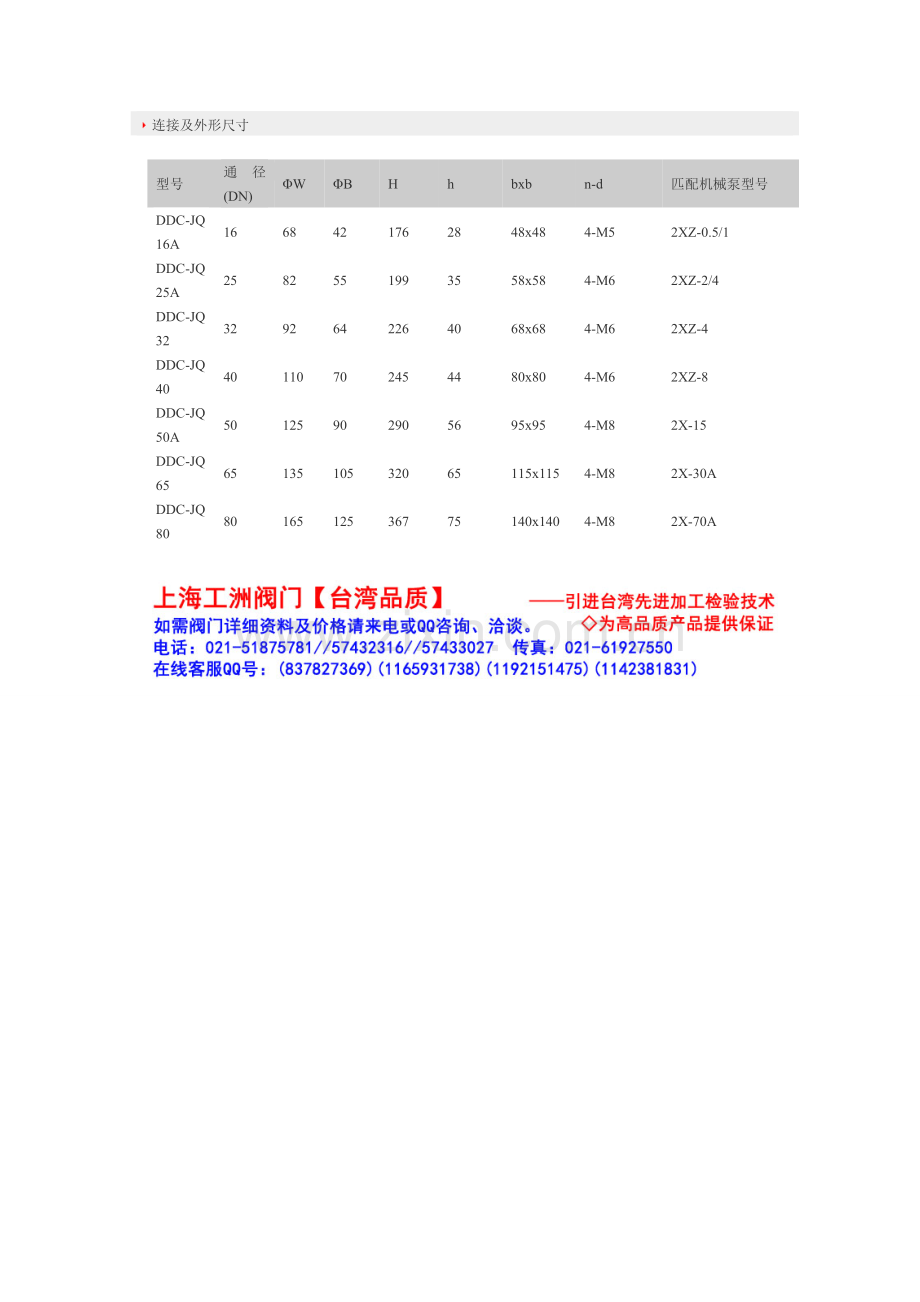

连接及外形尺寸

型号
通径(DN)
ΦW
ΦB
H
h
bxb
n-d
匹配机械泵型号
DDC-JQ16A
16
68
42
176
28
48x48
4-M5
2XZ-0.5/1
DDC-JQ25A
25
82
55
199
35
58x58
4-M6
2XZ-2/4
DDC-JQ32
32
92
64
226
40
68x68
4-M6
2XZ-4
DDC-JQ40
40
110
70
245
44
80x80
4-M6
2XZ-8
DDC-JQ50A
50
125
90
290
56
95x95
4-M8
2X-15
DDC-JQ65
65
135
105
320
65
115x115
4-M8
2X-30A
DDC-JQ80
80
165
125
367
75
140x140
4-M8
2X-70A

DDC-JQ-B系列电磁真空带充气阀

DDC-JQ-B型系列电磁真空带充气阀是安装在机械式真空泵上的专用阀门。阀门与泵接在同一电源上，泵的开启与停止直接控制了阀的开启与关闭。当泵停止工作或电源突然中断时，阀能自动将真空系统封闭，并将大气通过泵的进气口充入泵腔，避免泵油返流污染真空系统。
适用的工作介质为空气及非腐蚀性气体。

主要技术性能

适用范围(Pa)
105～1x10-2
阀门漏率(Pa.L/S)
＜6.7x10-4

适用温度(℃)
-25～+50
线圈温升(℃)
≤65
开闭时间(S)
≤3
电源电压(V/Hz)
220±10%/50

连接及外形尺寸

型号
通径(DN)
ΦW
ΦD
ΦB
H
A
n-d
法兰标准
DDC-JQ16B
16
68
30
17.2
191
40
/
GB4982
DDC-JQ25B
25
82
40
26.2
202
50
DDC-JQ32B
32
92
55
41.2
244
50
DDC-JQ40B
40
110
55
41.2
275
65
DDC-JQ50B
50
125
110
90
314
80
4-Φ9
GB/T6070
DDC-JQ65B
65
135
130
110
343
88
4-Φ9
DDC-JQ80B
80
135
145
125
387
95
4-Φ9
DDC-JQ100B
100
165
165
145
399
108
8-Φ9

真空阀门
目录
一、真空充气阀类
1、DDC-JQ系列电磁真空带充气阀
2、DDC-JQ-B系列电磁真空带充气阀
3、DYC-Q系列低真空电磁压差充气阀
4、GYC-JQ系列高真空电磁压差式充气阀
5、GQC系列电磁高真空充气阀
6、GDC-Q5型、GDC-5型电磁真空阀

DDC-JQ系列电磁真空带充气阀

DDC-JQ型系列电磁真空带充气阀是安装在机械式真空泵上的专用阀门。阀门与泵接在同一电源上，泵的开启与停止直接控制了阀的开启与关闭。当泵停止工作或电源突然中断时，阀能自动将真空系统封闭，并将大气通过泵的进气口充入泵腔，避免泵油返流污染真空系统。
适用的工作介质为空气及非腐蚀性气体。
注:快卸及活套法兰连接方式请参阅DDC-JQ-B系列电磁真空带充气阀(内有DN100规格).
主要技术性能

适用范围(Pa)
105～1x10-2
阀门漏率(Pa.L/S)
＜6.7x10-4

适用温度(℃)
-25～+50
线圈温升(℃)
≤65
开闭时间(S)
≤3
电源电压(V/Hz)
220±10%/50
法兰标准
JB919

连接及外形尺寸

型号
通径(DN)
ΦW
ΦB
H
h
bxb
n-d
匹配机械泵型号
DDC-JQ16A
16
68
42
176
28
48x48
4-M5
2XZ-0.5/1
DDC-JQ25A
25
82
55
199
35
58x58
4-M6
2XZ-2/4
DDC-JQ32
32
92
64
226
40
68x68
4-M6
2XZ-4
DDC-JQ40
40
110
70
245
44
80x80
4-M6
2XZ-8
DDC-JQ50A
50
125
90
290
56
95x95
4-M8
2X-15
DDC-JQ65
65
135
105
320
65
115x115
4-M8
2X-30A
DDC-JQ80
80
165
125
367
75
140x140
4-M8
2X-70A

DDC-JQ-B系列电磁真空带充气阀

DDC-JQ-B型系列电磁真空带充气阀是安装在机械式真空泵上的专用阀门。阀门与泵接在同一电源上，泵的开启与停止直接控制了阀的开启与关闭。当泵停止工作或电源突然中断时，阀能自动将真空系统封闭，并将大气通过泵的进气口充入泵腔，避免泵油返流污染真空系统。
适用的工作介质为空气及非腐蚀性气体。

主要技术性能

适用范围(Pa)
105～1x10-2
阀门漏率(Pa.L/S)
＜6.7x10-4

适用温度(℃)
-25～+50
线圈温升(℃)
≤65
开闭时间(S)
≤3
电源电压(V/Hz)
220±10%/50

连接及外形尺寸

型号
通径(DN)
ΦW
ΦD
ΦB
H
A
n-d
法兰标准
DDC-JQ16B
16
68
30
17.2
191
40
/
GB4982
DDC-JQ25B
25
82
40
26.2
202
50
DDC-JQ32B
32
92
55
41.2
244
50
DDC-JQ40B
40
110
55
41.2
275
65
DDC-JQ50B
50
125
110
90
314
80
4-Φ9
GB/T6070
DDC-JQ65B
65
135
130
110
343
88
4-Φ9
DDC-JQ80B
80
135
145
125
387
95
4-Φ9
DDC-JQ100B
100
165
165
145
399
108
8-Φ9

DYC-Q系列低真空电磁压差充气阀

DYC-Q型系列低真空电磁压差充气阀是安装在机械真空泵进气口上一种新型真空阀。其工作原理是机械泵的电源和电磁阀线圈的电源接在同一电路上，当机械真空泵因工作需要突然停电、停止运转时，该阀利用大气压力使阀芯自动关闭，截止和真空系统相连的通道，同时向泵内放大气，防止机械泵油返回真空系统，起到了保护真空系统作用，有利于机械泵再启动。适用的工作介质为空气及非腐蚀性气体。

主要技术性能

适用范围(Pa)
105～102
阀门漏率(Pa.L/S)
＜6.5x10-2

介质温度(℃)
-25～+40
开闭时间(S)
≤3
电源电压(V/Hz)
220/50
安装方式
垂直

(图一)连接及外形尺寸(GB4982)

型号
通径(DN)
ΦW
ΦD
ΦB
H
L
法兰标准
DYC-Q16/KF
16
60
30
17.2
115
63
GB4982
DYC-Q25/KF
25
70
40
26.2
130
67
DYC-Q40/KF
40
100
55
41.2
160
81
DYC-Q50/KF
50
110
75
52.2
195
85
/

连接及外形尺寸(GB/T6070)

型号
通径(DN)
ΦD
ΦB
H
L
n-d
法兰标准
DYC-Q16
16
60
45
75
63
4-M6
GB/T6070
DYC-Q20
20
65
50
80
67
DYC-Q25
25
70
55
90
67
DYC-Q32
32
90
70
100
75
4-M8
DYC-Q40
40
100
80
110
81
DYC-Q50
50
110
90
123
85
DYC-Q65
65
125
105
147
95
DYC-Q80
80
145
125
147
102
DYC-Q100
100
165
145
140
112
8-M8
DYC-Q125
125
200
175
185
121
8-M10
DYC-Q160
160
225
200
210
138
DYC-Q200
200
285
260
240
170
12-M10
DYC-Q250
250
335
310
285
195
DYC-Q320
320
425
395
310
241
12-M12

GYC-JQ型系列高真空电磁压差式充气阀

GYC-JQ型系列高真空电磁压差式充气阀，是安装在机械真空泵上的专用阀门。安装于机械真空泵的进气口，并与泵同步开启和关闭。当泵停止工作或电源突然中断时，阀门能依靠大气与真空的压差力使阀板自动关闭，将真空系统封闭，保持其真空度，并将大气通过阀的节流孔充入泵腔内，从而避免泵油逆流污染真空系统
用的工作介质为空气及非腐蚀性气体。
主要技术性能

适用范围(Pa)
105～1x10-3
阀门漏率(Pa.L/S)
＜1.0x10-4

电源电压(V/Hz)
220/50
介质温度(℃)
-25～+50
开闭时间(S)
≤3
安装方式
垂直或水平
法兰标准(V/Hz)
GB4982；JB919

(图一)KF连接及外形尺寸GB4982

型号
通径(DN)
ΦD
ΦB
H
A
bxb
GYC-JQ16/KF
16
30
17.2
153
40
37x37
GYC-JQ16/KF
25
40
26.2
155
50
62x62
GYC-JQ16/KF
40
55
41.2
178
65
80x80

(图二)连接及外形尺寸JB919

型号
通径(DN)
ΦD
ΦB
H
A
F
n-Φd
DYC-JQ150
150
220
195
370
153
160
8-11

GQC系列电磁高真空充气阀

GQC-1．5 GQC-5型电磁高真空充气阀是以电磁力为动力，当接通电源时，阀门被关闭，使真空系统与大气隔离；切断电源时，阀门处于开启状态，随之大气由外界引入真空系统。GQC-4A型电磁高真空充气阀具有通电开启和通电关闭两种功能，阀内带有空气过滤器，可用作向真空系统充气。
阀门适用的介质为空气及非腐蚀性气体。

主要技术性能

性能参数
GQC-1.5
GQC-5
GQC-5/KF
GQC-4A
适用范围(Pa)
105～1.3x10-4
阀门漏率(Pa.L/S)
≤1.3x10-4
法兰标准
焊接式连接；GB4982
GB4982
标准出厂
断电时阀门处于开启状态

连接及外形尺寸

型号
通径(DN)
ΦW
ΦD
?
H
h
电气参数
电源
功率
GQC-1.5
1.5
52
7
?
?
112
66
DC36V
3.3W
GQC-5
5
60
10
136
90
DC36V
6.5W
GQC-5/KF
5
60
30
119
90
DC36V
6.5W
GQC-4A
4
尺寸如图所示
DC36V
?AC220V

3.6W

GDC-Q5型、GDC-5型电磁真空阀

GDC-Q5型电磁高真空带充气阀连接在高低真空系统上，该阀通电阀板打开，同时封闭充气口，将P、A端管路接通；断电时阀板关闭，切断P、A端管路，保证系统的真空度，同时打开充气口，通过F端向A端充气。
GDC-5型电磁高真空挡板阀连接在高低真空管路上，用来接通或切断真空系统的气流。GDC-Q5型、GDC-5型真空阀适用的工作介质为洁净的空气和非腐蚀性气体。

主要技术性能

型号
GDC-Q5
GDC-5
通径（DN）
5
适合范围（Pa）
105～6.7x10-4
阀门漏率(Pa.L/S)
≤1.3x10-4
电源电压（V/Hz）
220/50
线圈温升（℃）
≤65
安装位置
任意
连接标准
1）GB4982；2）焊接式连接
