精密空调配置方案(新天地机房).doc

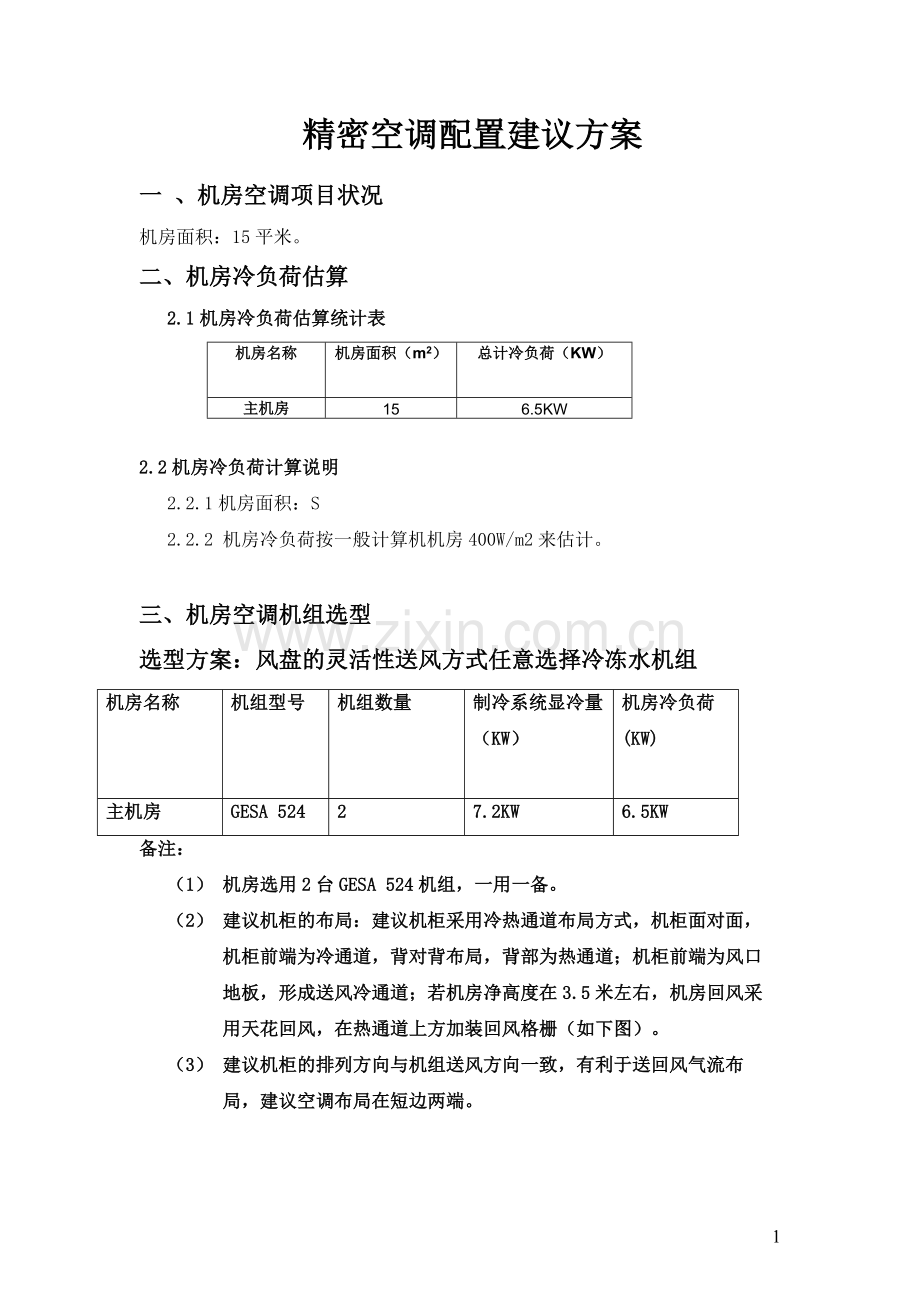

精密空调配置建议方案

一 、机房空调项目状况
机房面积：15平米。
二、机房冷负荷估算
2.1机房冷负荷估算统计表
机房名称
机房面积（m2）
总计冷负荷（KW）
主机房
15
6.5KW

2.2机房冷负荷计算说明
2.2.1机房面积：S
2.2.2 机房冷负荷按一般计算机机房400W/m2来估计。

三、机房空调机组选型
选型方案：风盘的灵活性送风方式任意选择冷冻水机组
机房名称
机组型号
机组数量

制冷系统显冷量（KW）
机房冷负荷(KW)
主机房
GESA 524
2
7.2KW
6.5KW
备注：
（1） 机房选用2台GESA 524机组，一用一备。
（2） 建议机柜的布局：建议机柜采用冷热通道布局方式，机柜面对面，机柜前端为冷通道，背对背布局，背部为热通道；机柜前端为风口地板，形成送风冷通道；若机房净高度在3.5米左右，机房回风采用天花回风，在热通道上方加装回风格栅（如下图）。
（3） 建议机柜的排列方向与机组送风方向一致，有利于送回风气流布局，建议空调布局在短边两端。

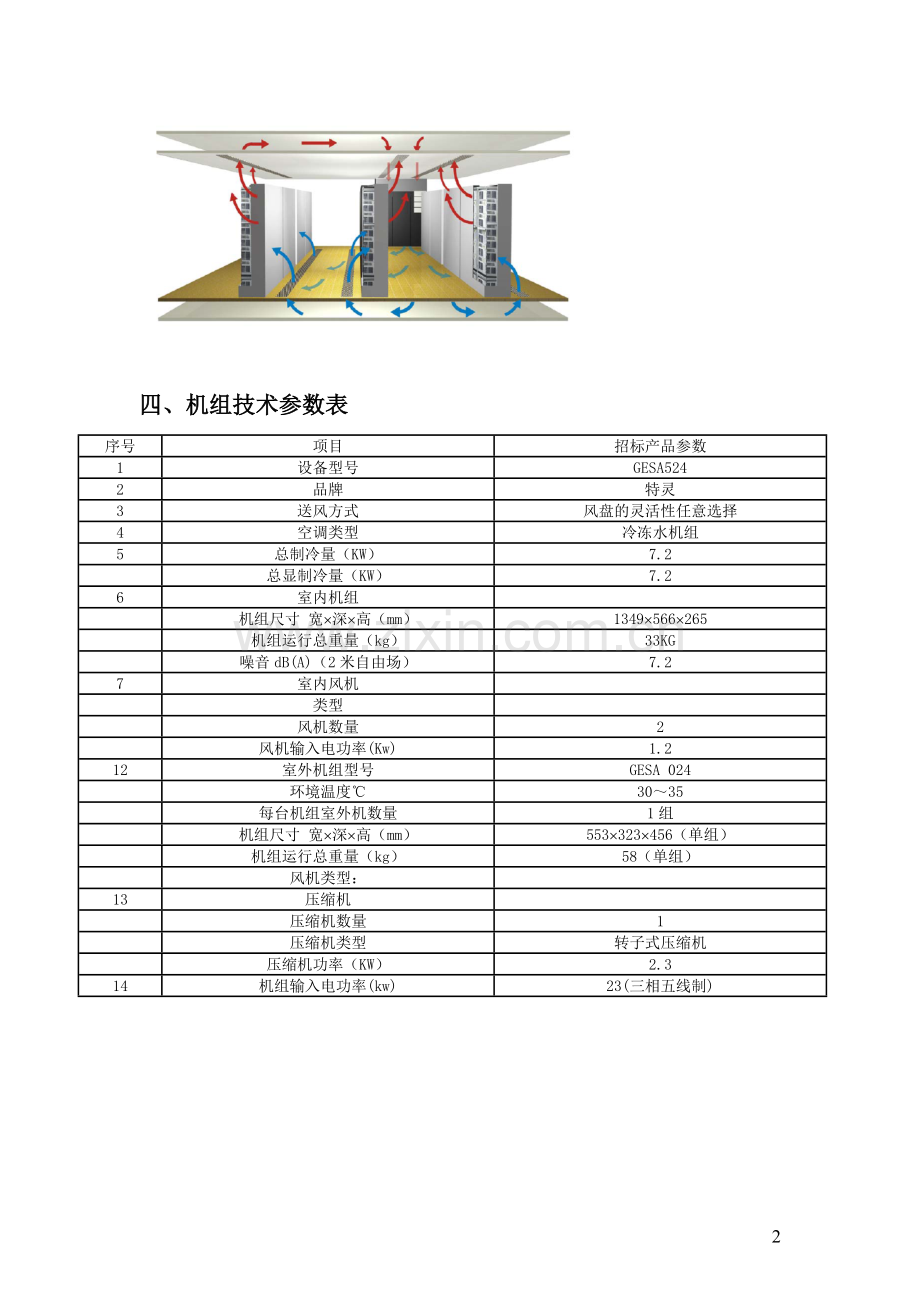

四、机组技术参数表
序号
项目
招标产品参数
1
设备型号
GESA524
2
品牌
特灵
3
送风方式
风盘的灵活性任意选择
4
空调类型
冷冻水机组
5
总制冷量（KW）
7.2

总显制冷量（KW）
7.2
6
室内机组

机组尺寸 宽´深´高（mm）
1349´566´265

机组运行总重量（kg）
33KG

噪音dB(A)（2米自由场）
7.2
7
室内风机

类型

风机数量
2

风机输入电功率(Kw)
1.2
12
室外机组型号
GESA 024

环境温度℃
30～35

每台机组室外机数量
1组

机组尺寸 宽´深´高（mm）
553´323´456（单组）

机组运行总重量（kg）
58（单组）

风机类型：

13
压缩机

压缩机数量
1

压缩机类型
转子式压缩机

压缩机功率（KW）
2.3
14
机组输入电功率(kw)
23(三相五线制)

五、机组外形尺寸示意图
1、GESA524机组室内机外形尺寸示意图

2、GESA524 机组室外机外形尺寸示意图

六、产品系列特点介绍
1产品特点介绍
针对此次贵公司机房精密空调的投标要求和项目节能的特殊性，我们特别推出美国 特灵GESA产品系列，该产品系列在同行业产品中，技术成熟可靠，性价比高,
特灵 作为世界知名的机房精密空调品牌，在欧美及日本等高端区域占领了相当大的份额，在国内大型数据中心也有很多成功案例，如交通银行南方数据中心、EMC数据中心、微软数据中心、太平人寿保险有限公司数据中心、以及CCTV等大型数据中心。

GESA 空调产品系列是在保留原有GES以及GEEP等产品系列优点的基础上，采用新的设计理念和创新技术而形成的新一代高可靠性和高科技产品系列。该系列产品具有独特的主要性能特点：节能、高可靠性、环保、低噪、风量大、方便.

2、 在机房空调中采用新技术的重要性，尤其是采用节能技术的迫切性：
Ø节能的紧迫性：众所周知，随着中国经济的快速发展，我国目前面临比较大的能源问题，尤其是经济发达地区，比如华东地区。也就是说廉价的能源时代一去不复返了，机房空调作为机房中主要的耗电设备，约占整个机房设备耗电的30%左右，在空调的各运行部件中，风机是365天，每天24小时的不间断运行，对风机的技术进行改进，到达节能的目的，意义十分重大。
3.、特灵GESA 系列空调中设计独特
同心套管式冷凝盘管，热交换效率高。同时可有效减少污垢和压力损失。

4、分体式结构、单独计量
机组采用分体式结构，压缩机和水/冷媒换热器在外机中配以优质的吸音材料，同时内机所用电机、风机均为知名品牌，大大降低了机组的噪音。室内噪音小，吊顶安装空间占用少，安装美观大方。

5、单户单表，每个用户可将自身的电表系统和空调系统连接，单独计费。大楼管理人员、物业部门、业主再也无须为空调费用结算发愁，真正实现公正、公平。

7 方便的运输、安装及维护
· 便于运输就位，可通过标准门和通道；
· 可分体安装节省空间，改善气流分部，以达到最佳使用效果；
· 可正面维护
8 制冷系统——高效能压缩机
压缩机是制冷系统的心脏。特灵空调采用最先进的转子式式压缩机，为世界著名品牌Copeland,适合精密空调系统频繁开关循环和长期运行的要求，设计使用寿命长，压缩机的COP值≥4.8,整机的能效比(EER)也在3.8以上。其主要优点是：
－不存在往复惯性力，运转过程有良好的平衡性。
－转速高、振动小、体积小、重量轻。
－排气温度低，压缩比大，效率高。
－结构简单、零件少，易损件少、寿命长。
－噪声低
对于双制冷系统每台机组具有完全独立的制冷循环系统，可靠性高，即使某个系统出现故障，不影响另一个系统的正常运行。

7

产品报价：

特灵精密空调产品报价　

序号
规格型号
总冷量
数量
单价（元）
小计金额（元）
说明
1
GESA MWD 524
7.2
3
￥.00
￥.00
一年质保
2
安装费

3
￥.00
￥.00
铜管单程限长15米
3
合计

.00
