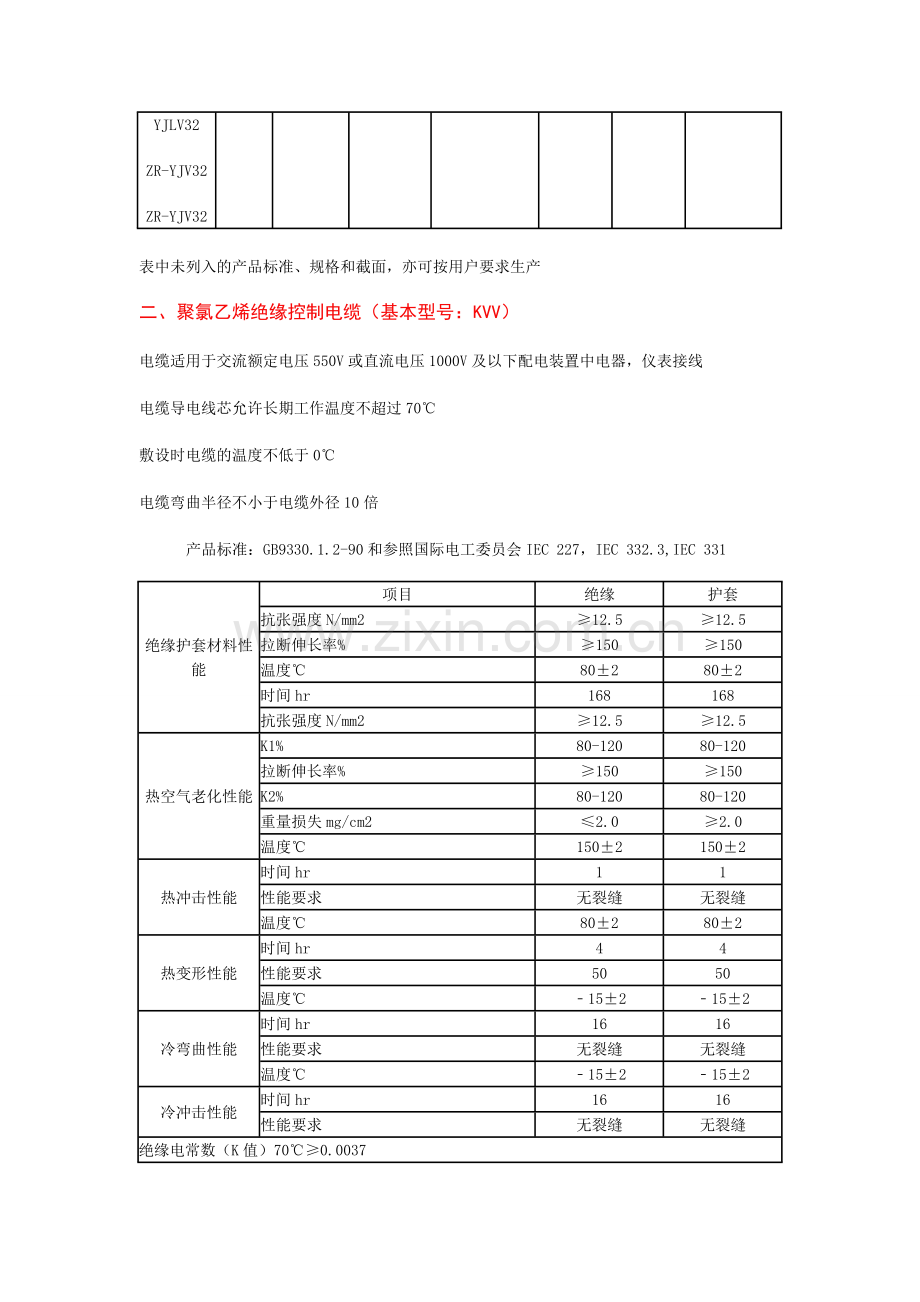

电缆型号类型、名称及参数一、常用型电缆型号名称适用范围 YJV YJLV ZR-YJV ZR-YJLV 阻燃和非阻燃或铝芯交联聚乙烯绝缘、聚氯乙烯护套电力电缆适用于室内外敷设。可经受一定的敷设牵引，但不能承受机械外力作用的场合。单芯电缆不允许敷设在磁性管道中。 YJV22 YJLV22 ZR-YJV22 ZR-YJV22 阻燃和非阻燃铜芯或铝芯交联聚乙烯绝缘、聚氯乙烯护套内钢带铠装电力电缆适用于埋地敷设，能承受机械外力作用，但不能承受大的拉力。 YJV32 YJLV32 ZR-YJV32 ZR-YJV32 阻燃和非阻烯铜芯或铝芯交联聚乙烯绝缘、聚氯乙烯护套内钢丝铠装电力电缆适用于水中或高落差地区，能承受机械外力作用和相当的拉力。亦可生产聚氯乙烯护套YJY、YJLY系列产品生产范围型号芯数额定电压 3.6/6 6/6,6/10 8.7/10,8.7/15 12/20 21/35 26/35,26/45 导电线芯标称截mm2 YJV YJLV ZR-YJV ZR-YJLV 1 25~630 25~630 25~630 35~630 50~630 50~630 3 25~500 25~500 25~500 35~500 50~400 50~400 YJV22 YJLV22 ZR-YJV22 ZR-YJV22 3 25~500 25~500 25~500 35~500 50~240 50~240 YJV32 YJLV32 ZR-YJV32 ZR-YJV32 1 25~500 25~500 25~500 35~500 50~500 50~500 3 25~300 25~300 25~300 35~300 表中未列入的产品标准、规格和截面，亦可按用户要求生产二、聚氯乙烯绝缘控制电缆（基本型号：KVV）电缆适用于交流额定电压550V或直流电压1000V及以下配电装置中电器，仪表接线电缆导电线芯允许长期工作温度不超过70℃ 敷设时电缆的温度不低于0℃ 电缆弯曲半径不小于电缆外径10倍产品标准：GB9330.1.2-90和参照国际电工委员会IEC 227，IEC 332.3,IEC 331 绝缘护套材料性能项目绝缘护套抗张强度N/mm2 ≥12.5 ≥12.5 拉断伸长率% ≥150 ≥150 温度℃ 80±2 80±2 时间hr 168 168 抗张强度N/mm2 ≥12.5 ≥12.5 热空气老化性能 K1% 80-120 80-120 拉断伸长率% ≥150 ≥150 K2% 80-120 80-120 重量损失mg/cm2 ≤2.0 ≥2.0 温度℃ 150±2 150±2 热冲击性能时间hr 1 1 性能要求无裂缝无裂缝温度℃ 80±2 80±2 热变形性能时间hr 4 4 性能要求 50 50 温度℃ ﹣15±2 ﹣15±2 冷弯曲性能时间hr 16 16 性能要求无裂缝无裂缝温度℃ ﹣15±2 ﹣15±2 冷冲击性能时间hr 16 16 性能要求无裂缝无裂缝绝缘电常数（K值）70℃≥0.0037 电缆结构有屏蔽 1．铜导线 2．聚氯乙烯绝缘 3．包带 4．镀锡铜丝编织 5．聚氯乙烯护套三、交联聚氯乙烯绝缘控制电缆电缆适用于固定额定电压550V或直流电压1000V以下配电装置中电器仪表的接线。电缆导体长期允许工作温度不超过90℃。短路时导体最高温度不超过250℃，短路持续时间5秒。敷设时低于0℃，电缆必须预先加热。产品标准：GB9330.1.2和参照国际电工委员会IEC 502,EC 332-3,IEC 331 电缆的型号，名称及使用范围型号名称使用范围 KYJV 交联聚乙烯绝缘聚氯乙烯护套控制电缆敷设在室内、电缆沟、管道固定场所 ZR-KYJV 交联聚乙烯绝缘聚氯乙烯护套阻燃控制电缆敷设在室内、电缆沟、管道固定阻燃场所 NH-KYJV 交联聚乙烯绝缘聚氯乙烯护套耐火控制电缆敷设在室内、电缆沟、管道固定耐火场所 KYJV22 交联聚乙烯绝缘钢带铠装控制电缆敷设在室内、电缆沟、管道直埋等能承受较大机械外力等固定场所 ZR-KYJV22 交联聚乙烯绝缘钢带铠装阻燃控制电缆敷设在室内、电缆沟、管道直埋等能承受较大机械外力阻燃等固定场所 NH-KYJV22 交联聚乙烯绝缘钢带铠装耐火控制电缆敷设在室内、电缆沟、管道直埋等能承受较大机械外力耐火等固定场所 KYJVP 交联聚乙烯绝缘铜丝屏蔽控制电缆敷设在室内、电缆沟、管道要求屏蔽的固定场所 ZR-KYJVP 交联聚乙烯绝缘铜丝屏蔽阻烯控制电缆敷设在室内、电缆沟、管道等要求屏蔽的阻燃固定场所 NH-KYJVP 交联聚乙烯绝缘铜丝屏蔽耐火控制电缆敷设室内、电缆沟、管道等要求屏蔽的耐火固定场所四、聚乙烯绝缘同轴电缆 ●电缆适用于闭路电视，共同天线电视系统作分支线和用户线以及其它电子工业装置。 ●环境温度：–25~+70℃ l ●相对温度：40+2℃时90％~95% l ●使用频率：5~960MHZ ●产品标准：SJ/T10302 1,2,3,4–92 电缆的型号、名称型号名称 SYKV–75–5 SYKV–75–7 SYKV–75–9 SYKV–75–12 电缆分配系统用纵孔降乙烯绝缘聚氯乙烯护套同轴同缆电缆基本结构型号 SYKV–75–5 mm SYKV–75–7 mm SYKV–75–9 mm SYKV–75–12 mm 内导体直径 1.0 1.6 2.0 2.6 护套外径 7.2 10.3 12.2 15.0 电气性能项目试验条件单位 SYKV 75–5 SYKV 75–7 SYKV 75–9 SYKV 75–12 电压试验 50HZ 1min KV ≥1.6 ≥1.6 ≥1.6 ≥1.6 绝缘电阻 500V直流 MΩ.km ≥5000 ≥5000 ≥5000 ≥5000 特性阻抗 200MHZ Ω ≥72 ≤78 ≥72.5 ≤77.5 ≥72.5 ≤77.5 ≥72.5 ≤77.5 衰减常数 50HMZ dB/100m ≤5.3 ≤3.4 ≤2.8 ≤2.4 200MHZ dB/100m ≤10.8 ≤7.1 ≤5.7 ≤4.6 800MHZ dB/100m ≤22.9 ≤15.2 ≤12.5 ≤10.0 回波损耗 VHF dB ≥20 ≥20 ≥20 ≥20 VHF dB ≥18.0 ≥18.0 ≥13 ≥13 五、聚氯乙烯绝缘电缆电线型号名称额定电压V 规格 BV 铜芯聚氯乙烯绝缘电线 300/500 1芯0.75~1mm2 BLV 铝芯聚氯乙烯绝缘电线 450/750 1芯2.5~400mm2 BVR 铜芯聚氯乙烯绝缘软电线 450/700 1芯2.5~70mm2 BVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆型电缆 300/500 1芯0.75~10mm2 BLVV 铝芯聚氯乙烯绝缘聚氯乙烯护套圆型电缆 300/500 1芯2.5~10mm2 BVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆 300/500 2﹣3芯0.75~10mm2 BLVVB 铝芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆 300/500 2﹣3芯2.5~10mm2 RVS 铜芯聚氯乙烯绝缘绞型连接用软电线 300/300 2芯0.5~0.75mm2 AV 铜芯聚氯乙烯绝缘安装用电线 300/300 1芯0.08~0.4mm2 AVR 铜芯聚氯乙烯绝缘安装用软电线 300/300 1芯0.08~0.4mm2 AVRB 铜芯聚氯乙烯绝缘扁型安装用软电线 300/300 2芯0.12~0.4mm2 AVRS 铜芯聚氯乙烯绝缘绞型安装用软电线 300/300 2芯0.12~0.4mm2 AVVR 铜芯聚氯乙烯绝缘聚氯乙烯护套安装用软电缆 300/300 2﹣2芯0.08~0.4mm2 AV﹣90 铜芯耐热90℃聚氯乙烯绝缘安装电线 300/300 1芯0.08~0.4mm2 AVR﹣90 铜芯耐热90℃聚氯乙烯绝缘安装用软电线 300/300 1芯0.08~0.4mm2 AVP 铜芯聚氯乙烯绝缘安装用屏蔽电线 300/300 1芯0.08~0.4mm2 RVP 铜芯聚氯乙烯绝缘屏蔽软电线 300/300 1芯0.08~2.5mm2 RVVP 铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套电缆 300/300 1﹣24芯0.08~0.4mm2 RVVP1 铜芯聚氯乙烯绝缘缠绕屏蔽聚氯乙烯护套软电缆 300/300 1﹣24芯0.08~0.4mm2 RVP﹣90 铜芯耐热90℃聚氯乙烯绝缘屏蔽软电线 300/300 1芯0.08~0.4mm2 AVP﹣90 铜芯耐热90℃聚氯乙烯绝缘安装用屏蔽电线 300/300 1芯0.08~0.4mm2 六、计算机电缆电缆用于交流额定电压500V及以下或直流电压1000V及以下的配置中电器、仪表、计算机的连接线。线芯长期允许工作温度不超过70℃、敷设温度不低于﹣10℃、电缆的弯曲半径为电缆外径的10倍及以上。电缆型号、名称及主要用途型号名称主要用途 DJYVP 聚乙烯绝缘铜线强屏蔽计算机电缆固定敷设 DJYVPR 聚乙烯绝缘铜丝织屏蔽计算机电缆移动敷设 DJYP3P3 分组和总合复合铝屏蔽聚乙烯绝缘计算机电缆固定敷设 DJYVP3 聚乙烯绝缘复合屏蔽计算机电缆固定敷设 DJYVP2 聚乙烯绝缘铜带屏蔽计算机电缆固定敷设注：除以上产吕外还可生产阻燃计算机电缆，型号：ZR﹣DJYVP ZR﹣DJYVPR ZR﹣DJYP3P3 ZR﹣DJYVP3 ZR﹣DJYVP2 产品标准：参照英国BS 5308-1987 七、（A)类阻燃电力电缆型号名称使用范围 GZR-VV GZR-VLV 聚氯乙烯绝缘聚氯乙烯护套隔氧层高阻燃电力电缆敷设在室内、隧道及管道中，电缆不能承受压力和机械外力作用 GZR-VV22 GZR-VLV22 聚氯乙烯绝缘钢带铠装聚氯乙烯护套隔氧层高阻燃电缆敷设在室内、隧道及直埋土壤中，电缆能承受压力及其他外力作用 GZR-VV32 GZR-VLV32 聚氯乙烯绝缘细钢丝铠装聚氯乙烯护套隔氧层高阻燃电力电缆敷设在室内、矿井中，水中，电缆能承受相当的拉力 GZR-VV42 GZR-VLV42 聚氯乙烯绝缘粗钢丝铠装聚氯乙烯护套隔氯层高阻燃电力电缆敷设在竖井，水中等垂直场合，能承受相当的轴向拉力生产范围额定电压（0.6/1kv）型号芯数标称截面（mm2） Cu Al GZR-VV GZR-VLV 1 1.5-630 2.5-630 GZR-VV22 GZR-VLV22 6-630 10-630 GZR-VV32 GZR-VLV32 16-630 25-630 GZR-VV GZR-VL 2 1.5-185 1.5-185 GZR-VV22 GZR-VLV22 2.5-185 2.5-185 GZR-VV32(42) GZR-VLV32(42) 4-185 6-185 GZR-VV GZR-VLV 3 4-300 6-300 GZR-VV22 GZR-VLV22 GZR-VV32(42) GZR-VLV32(32) GZR-VV GZR-VLV 3+1;4 4-300 6-300 GZR-VV32(32，42) GZR-VLV32(32，42) GZR-VV GZR-VLV 5;4+1;3+2 4-300 6-300 1、单芯铠装电缆仅用于直流系统，若用交流系统，应采用非磁性材料的铠装层或采用隔磁措施。 2、本公司可根据用户要求，生产圆形导体结构或扇形导体结构的各类五芯电缆。新型电缆电线,铜包铝BV(TBL)线选用多金属复合材料母线采用国际先进的特种包覆焊接工艺生产额定电压450/750V铜包铝芯聚氯乙烯绝缘电线BVBV(TBL)填补了国内产品空白,荣获国家发明\实用新型专利,并获金奖.目前已经通过了辽宁省\山东省产品质量检验所检验.主要运用于替代铜芯聚氯乙烯绝缘电线.适用用于交流标称电压不超过４５０/７５０Ｖ固定布线系统中．（房屋＼楼宇的布线；电源线）聚氯乙烯绝缘和护套电力电缆广泛用于能源、电力建设、冶金、石油化工、机械工业、轻纺工业等厂矿企业和其它各种基本建设项目中的电力传输线路。型号名称： VV：铜芯聚氯乙烯绝缘、聚乙烯护套电力电缆 VLV：铝芯聚氯乙烯绝缘、聚乙烯护套电力电缆 VY：铜芯聚氯乙烯绝缘、聚乙烯护套电力电缆 VLY：铝芯聚氯乙烯绝缘、聚乙烯护套电力电缆 VVA 22 ：铜芯聚氯乙烯绝缘、钢带铠装聚氯乙烯护套电力电缆 VLV 22 ：铝芯聚氯乙烯绝缘、钢带铠装聚氯乙烯护套电力电缆 VV 23 ：铜芯聚氯乙烯绝缘、钢带铠装聚氯乙烯护套电力电缆 VLV 23 ：铝芯聚氯乙烯绝缘、钢带铠装聚氯乙烯护套电力电缆使用特征：电缆的额定电压为Uo/UO.6/1KV 电缆敷设时的环境温度应不低于0℃ 电缆的最低工作温度为-40℃ 电缆的最高允许工作温度为70℃ 电缆的短路时间应不大于5S，短路温度应不超过160℃ 聚氯乙烯护套电缆能经受GB12666.2的耐燃烧试验 “ZR”型阻燃聚氯乙烯护套电力电缆能经受GB12666.5的耐燃烧试验，聚乙烯护套电缆具有优良的耐溶剂腐蚀性。交联聚乙烯绝缘电力电缆 1、产品用途：本产品适用于额定电压（U 0 /U）为3.6/6至26/35KV电力线路，供输配电能之用。 2、产品标准：GB12706-91额定电压35KV及以下铜芯，铝芯塑料绝缘电力电缆。 3、产品使用特性：（1）电缆在环境温度不低于0℃条件下敷设时，无须预先加温。电缆的敷设落差不受限制。（2）电缆线芯长期允许工作温度不得超过下列规定：外护层是聚氯乙烯套的电缆为90℃；外护层是聚乙烯套的电缆为80℃。（3）线芯短路时（最长持续5S）温度不得超过250℃（4）电缆敷设时的最小弯曲半径规定如下：单芯电缆：20（d+D)±5%；三芯电缆：15（d+D)±5%。式中：D为电缆的实际外径，d为导体的实际外径。不好意思,前面有误电线是由一根或几根柔软的导线组成，外面包以轻软的护层；电缆是由一根或几根绝缘包导线组成，外面再包以金属或橡皮制的坚韧外层。电缆与电线一般都由芯线、绝缘包皮和保护外皮三个组成部分组成。常用电缆的特性如下： CEF——乙丙橡胶绝缘氯丁橡胶护套，船用阻燃电力电缆。 CVV——聚氯乙烯绝缘，聚氯乙烯护套船用阻燃电力电缆。氧舱电线常采用BV，BX，RV，RVV系列电线，其中： BV——铜芯聚氯乙烯绝缘电线，长期允许温度65℃，最低温度-15℃，工作电压交流500V，直流1000V，固定敷设于室内、外，可明敷也可暗敷。 BX——铜芯橡皮绝缘线，最高使用温度65℃，敷于室内。 RV——聚氯乙烯绝缘单芯软线，最高使用温度65℃，最低使用温度-15℃，工作电压交流250V，直流500V，用作仪器和设备的内部接线。 RVV——铜芯聚氯乙烯绝缘和护套软电线，允许长期工作温度105℃，工作电压交流500V，直流1000V，用于潮湿，机械防护要求高，经常移动和弯曲的场合。其实，“电线”和“电缆”并没有严格的界限。通常将芯数少、产品直径小、结构简单的产品称为电线，没有绝缘的称为裸电线，其他的称为电缆；导体截面积较大的(大于6平方毫米)称为大电线，较小的(小于或等于6平方毫米)称为小电线，绝缘电线又称为布电线这样说比较简单,容易理解!! 电缆一般有2层以上的绝缘，多数是多芯结构，绕在电缆盘上，长度一般大于100米。电线一般是单层绝缘，单芯，100米一卷，无线盘。电缆常见型号： VV表示：聚氯乙烯绝缘（第一个V），聚氯乙烯护套（第二个V） YJV22表示：交连聚氯乙烯绝缘（YJ），聚氯乙烯护套（V），钢带凯装（22）型号加“ZR”或“FR”的为阻燃电缆（电线）。加“L”为铝线电线的型号较简单： BVV--聚氯乙烯绝缘和护套铜心线， BV--聚氯乙烯绝缘铜心线， BVR--聚氯乙烯绝缘铜心软线， BX--橡皮绝缘铜心线， RHF--氯丁橡套铜心软线。
