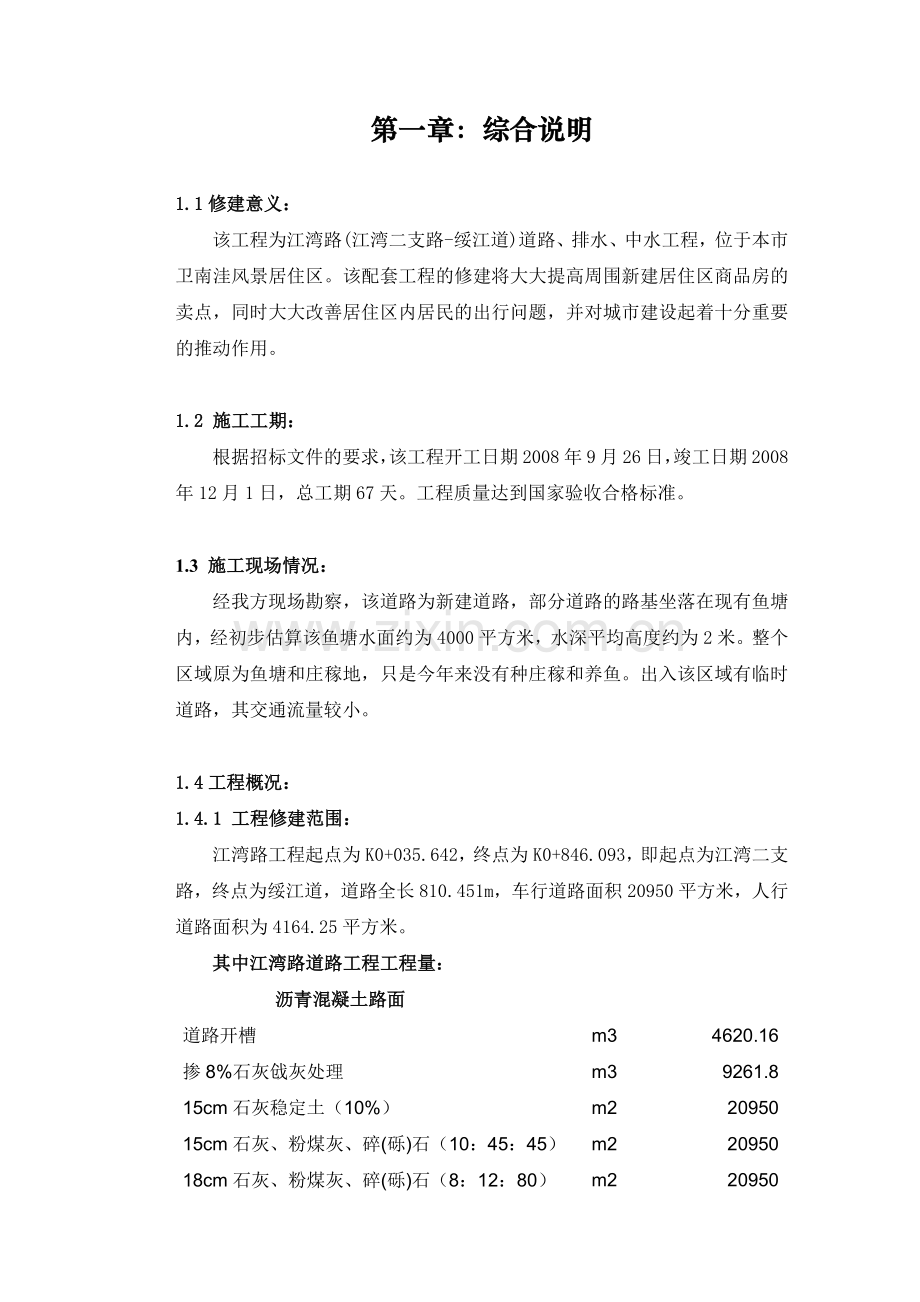

第一章：综合说明

1.1修建意义：
该工程为江湾路(江湾二支路-绥江道)道路、排水、中水工程，位于本市卫南洼风景居住区。该配套工程的修建将大大提高周围新建居住区商品房的卖点，同时大大改善居住区内居民的出行问题，并对城市建设起着十分重要的推动作用。

1.2 施工工期：
根据招标文件的要求，该工程开工日期2008年9月26日，竣工日期2008年12月1日，总工期67天。工程质量达到国家验收合格标准。

1.3 施工现场情况：
经我方现场勘察，该道路为新建道路，部分道路的路基坐落在现有鱼塘内，经初步估算该鱼塘水面约为4000平方米，水深平均高度约为2米。整个区域原为鱼塘和庄稼地，只是今年来没有种庄稼和养鱼。出入该区域有临时道路，其交通流量较小。

1.4工程概况：
1.4.1 工程修建范围：
江湾路工程起点为K0+035.642，终点为K0+846.093，即起点为江湾二支路，终点为绥江道，道路全长810.451m，车行道路面积20950平方米，人行道路面积为4164.25平方米。
其中江湾路道路工程工程量：
沥青混凝土路面

道路开槽
m3
4620.16
掺8%石灰戗灰处理
m3
9261.8
15cm石灰稳定土（10%）
m2
20950
15cm石灰、粉煤灰、碎(砾)石（10：45：45）
m2
20950
18cm石灰、粉煤灰、碎(砾)石（8：12：80）
m2
20950

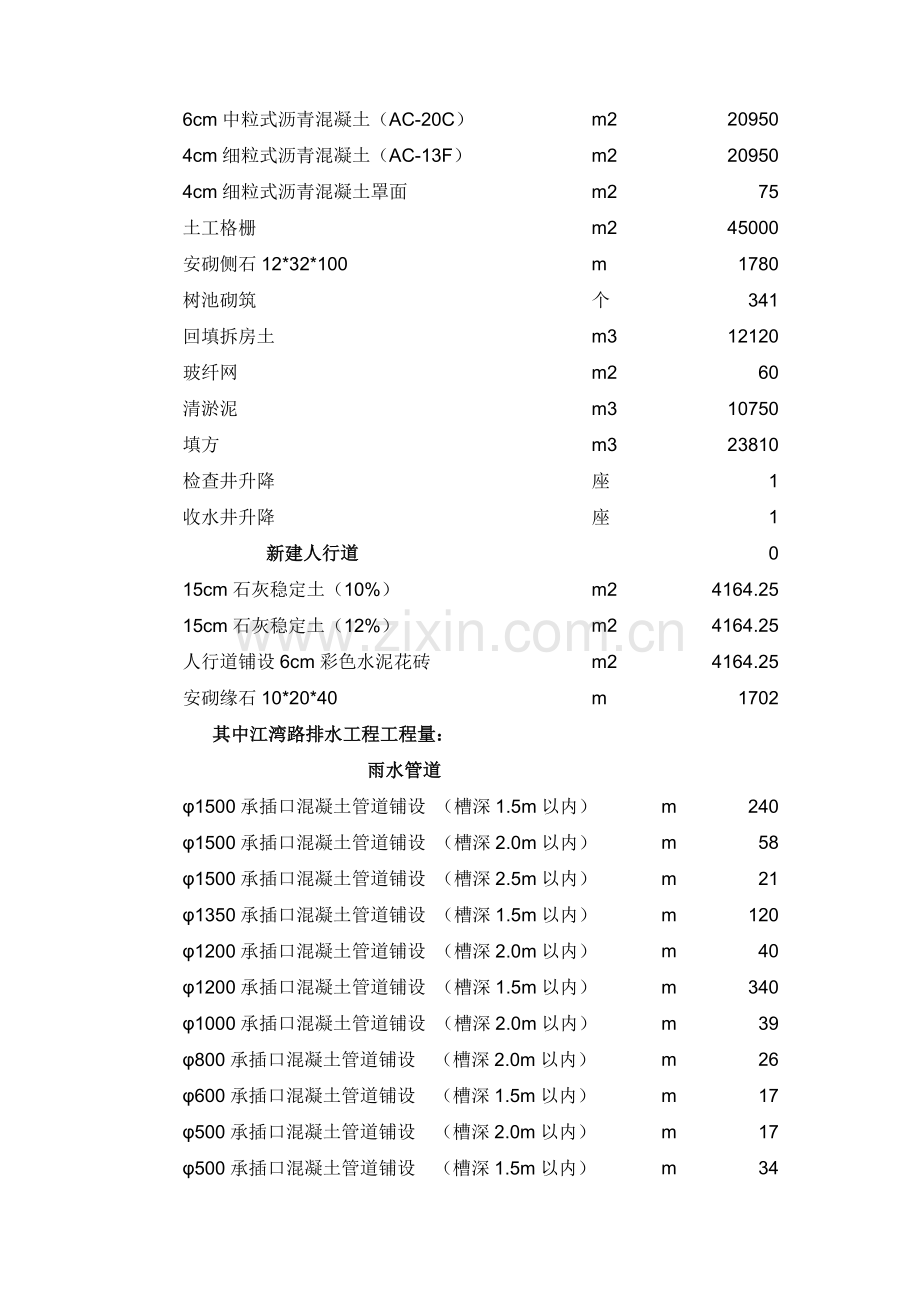

6cm中粒式沥青混凝土（AC-20C）
m2
20950
4cm细粒式沥青混凝土（AC-13F）
m2
20950
4cm细粒式沥青混凝土罩面
m2
75
土工格栅
m2
45000
安砌侧石12*32*100
m
1780
树池砌筑
个
341
回填拆房土
m3
12120
玻纤网
m2
60
清淤泥
m3
10750
填方
m3
23810
检查井升降
座
1
收水井升降
座
1
新建人行道

0
15cm石灰稳定土（10%）
m2
4164.25
15cm石灰稳定土（12%）
m2
4164.25
人行道铺设6cm彩色水泥花砖
m2
4164.25
安砌缘石10*20*40
m
1702
其中江湾路排水工程工程量：
雨水管道

φ1500承插口混凝土管道铺设 （槽深1.5m以内）
m
240
φ1500承插口混凝土管道铺设 （槽深2.0m以内）
m
58
φ1500承插口混凝土管道铺设 （槽深2.5m以内）
m
21
φ1350承插口混凝土管道铺设 （槽深1.5m以内）
m
120
φ1200承插口混凝土管道铺设 （槽深2.0m以内）
m
40
φ1200承插口混凝土管道铺设 （槽深1.5m以内）
m
340
φ1000承插口混凝土管道铺设 （槽深2.0m以内）
m
39
φ800承插口混凝土管道铺设 （槽深2.0m以内）
m
26
φ600承插口混凝土管道铺设 （槽深1.5m以内）
m
17
φ500承插口混凝土管道铺设 （槽深2.0m以内）
m
17
φ500承插口混凝土管道铺设 （槽深1.5m以内）
m
34
φ500承插口混凝土管道铺设 （槽深1.5m以内）
m
17
φ400承插口混凝土管道铺设 （槽深2.0m以内）
m
68
φ400承插口混凝土管道铺设 （槽深1.5m以内）
m
85
φ400承插口混凝土管道铺设 （槽深1.5m以内）
m
17
φ300承插口混凝土收水支管铺设 （槽深1.5m以内）
m
678
乙型检查井
座
15
丙型检查井
座
1
丁型检查井
座
10
国标检查井
座
9
三通交汇井
座
1
国际三通交汇井
座
2
大型平蓖收水井
座
45
大型双蓖收水井
座
4
污水管道

0
φ300承插口混凝土管道铺设 （槽深3.0m以内）
m
19.5
φ300承插口混凝土管道铺设 （槽深2.5m以内）
m
83
φ300承插口混凝土管道铺设 （槽深2.0m以内）
m
19.5
φ300承插口混凝土管道铺设 （槽深1.5m以内）
m
24
φ300承插口混凝土管道铺设 （槽深1.0m以内）
m
118
φ300承插口混凝土管道铺设 （槽深1.0m以内）
m
42
φ800承插口混凝土管道铺设 （槽深5.5m以内）
m
38
φ800承插口混凝土管道铺设 （槽深5.0m以内）
m
31
φ800承插口混凝土管道铺设 （槽深4.0m以内）
m
288
φ800承插口混凝土管道铺设 （槽深3.5m以内）
m
300
φ800承插口混凝土管道铺设 （槽深3.0m以内）
m
150
甲型检查井
座
16
丙型检查井
座
17
丙型卧泥检查井
座
9
其中江湾路中水工程工程量：
铸铁管铺设DN800（槽深3.5m以内）
m
61.5
铸铁管铺设DN800（槽深2.5m以内）
m
399.5
铸铁管铺设DN800（槽深1.5m以内）
m
351.5
铸铁管铺设DN300（槽深2.5m以内）
m
103.5
铸铁管铺设DN300（槽深1.5m以内）
m
746.5
铸铁管铺设DN200（槽深2.5m以内）
m
27.5
铸铁管铺设DN200（槽深1.5m以内）
m
139.5
铸铁管件安装 双承乙字管DN200
个
2
铸铁管件安装 双承乙字管DN300
个
4
铸铁管件安装 短管DN200
个
4
铸铁管件安装 短管DN300
个
1
铸铁管件安装 45°弯头DN800
个
2
法兰盲板DN800安装
个
1
钢筋混凝土立式阀门井DN800（1800*2600）
座
3
蜗轮传动法兰蝶阀DN800
个
3
钢筋混凝土DN800排气阀井1400*1400
座
1
排气阀DN80安装
个
1
铸铁管件安装 放气三通DN800*100
个
1
铸铁管件安装 渐缩管DN100*DN80
个
1
DN800钢砼排泥阀井1800*2600
座
2
DN800钢砼排泥湿井ф1200
座
2
排泥阀DN200安装
个
2
铸铁管件安装 排泥三通DN800*200
个
2
铸铁管件安装 90°弯头DN200
个
2
铸铁管件安装 双承丁字管DN300*DN200
个
9
铸铁管件安装 双承丁字管DN300*DN300
个
1
铸铁管件安装 短管DN200
个
9
铸铁管件安装 短管DN300
个
1
铸铁管件安装 双盘短管DN200
个
9
铸铁管件安装 双盘短管DN300
个
1
铸铁管件安装 盘插短管DN300
个
2
铸铁管件安装 盘承短管DN300
个
2
铸铁管件安装 盘承直管DN200
个
9
铸铁管件安装 盘承直管DN300
个
1
铸铁管件安装 渐缩管DN100*DN80
个
3
铸铁管件安装 排泥三通DN300*80
个
2
铸铁管件安装 排气三通DN300*100
个
1
铸铁管件安装 11.15°弯头DN300
个
1
铸铁管件安装 22.5°弯头DN300
个
1
铸铁管件安装 45°弯头DN200
个
16
铸铁管件安装 45°弯头DN300
个
4
铸铁管件安装 90°弯头DN200
个
2
法兰盲板DN200安装
个
9
法兰盲板DN300安装
个
3
蜗轮传动法兰蝶阀DN200
个
9
蜗轮传动法兰蝶阀DN300
个
3
钢筋混凝土立式阀门井DN200（1400*1400）　　　　
座
9
钢筋混凝土立式阀门井DN300（1400*1400）
座
3
钢筋混凝土DN300排气阀井1200*1200
座
1
钢砼DN300排泥阀井1400*1400
座
2
钢砼DN300排泥湿井ф800
座
2
排泥阀DN80安装
个
2
排气阀DN80安装
个
1
1.4.2 道路工程
1.4.2.1 道路横断面：
该道路规划为城市次干道，计算行车速度为30Km/h。
江湾路（江湾二路-绥江道）红线宽30m，车行道双向1.5%横坡，人行道向外单向（向内）1%横坡。横断面布置为：3.0m人行道+24m车行道+3.0米人行道,总宽度为30m。
1.4.2.2 路面结构：
车行道路面结构：
车行道路面结构：4厘米细粒式沥青混凝土（AC-13C）+6厘米中粒式沥青混凝土（AC-20C）+18厘米石灰粉煤灰碎石（8:12:80）+15厘米石灰粉煤灰土（10：45：45）+15厘米石灰土（10%），总厚度58厘米。
人行道结构：
6厘米厚彩色砼花砖+3厘米砂垫层+15厘米石灰土（12%）+15厘米石灰土（10%），总厚39厘米。
1.4.3 排水工程
该路段排水体制全部实现雨、污分流。
雨水工程
雨水按实现排水规划设计，江湾路（江湾二支路-绥江道）自北向南拟建d1200mm-d1500mm雨水管道，上游承接江湾二支路新建的d1000mm-d1200mm雨水管道，下游经江湾路（绥江道-泵站）规划拟建的d1500mm-d2000mm雨水管道，排入规划拟建的卫南洼雨水泵站，泵站出水就近入湖。
污水工程
污水设计按实现规划设计，江湾路（江湾二支路-绥江道）自南向北拟建d800mm污水管道，作为卫南洼地区、王兰庄居住区等系统的下游干管，上游承接江湾路（绥江道-莹波路以西）、悦波路、兰波路、海波道、绥江道、涵波道、江湾路（翠波路-江湾二支路）分别拟建的d300mm-d800mm污水管道、规划路二十一拟建的d1200mm污水干管，汇入郁江西道现状d1550mm污水管道，最终排入纪庄子污水处理厂。
该道路中采用钢筋混凝土管材的选用应符合国标《混凝土和钢筋混凝土排水管》GB/T11836-1999的要求。
1、 d300mm收水支管采用II级承插口钢筋混凝土管；
2、 d300mm~d700mm采用II级承插口钢筋混凝土管，其中d800mm污水管道采用III级承插口钢筋混凝土管。
3、 d1200mm-d1500mm采用II级企口钢筋混凝土管。
设计要求出厂前每一根管道均应进行打压试验，合格后填写合格证书方可使用。产品的技术规格应满足本设计要求，其性能指标应符合技术标准要求。
1.4.4 中水管道工程
本次中水工程设计按实现规划考虑，分别在规划道路范围内拟建一排DN800mm的中水输水管道、一排DN300mm的中水配水管道，北端分别与江湾二支路新建DN800mm、DN300mm中水管道接顺，南端均预留接口，待下阶段江湾路实施时与之接顺。
本次拟建管道由纪庄子再生水厂经丽江道、江湾二支路供水，并为规划涵波道路口预留DN300配水管道，管道留至道路边线外2米。
本次拟建DN300mm配水管道，为道路两侧小区路口预留DN200mm预埋支管，支管至道路边线外2m，设闸井并预留一节，加设法兰盲板后打桩加固。既方便用户接入使用，又可以避免反复坡路带来的损失。
本次设计中水管网的隆起点及平直段的必要位置上设置排气阀，在管道低洼处及阀门间管段低处设置排泥阀。
DN800mm中水管道位于规划路中心线以西北2.0米；
DN300mm中水管道位于规划路中心线以东南10.5米；
闸井、排气阀井、排泥阀井预埋支管位置及长度均按平面图标注的道路里程桩和距离施放，如有特殊情况需要对其位置进行调整，调整距离沿管道长度方向不大于2米。
球墨铸铁管材应满足《水及燃气管道用球墨铸铁管、管件和附件》（GB/T13295-2003）的要求。
设计要求出厂前每一根管道均应进行打压试验，合格后填写合格证书方可使用；产品的技术规格应满足本设计要求，其性能指标应符合技术标准要求。

1.5规范与规程：
《天津市市政工程质量检验评定标准》（TBJ101-91）
《天津市市政工程质量检验评定标准》（TBJ102-91）
《天津市市政工程质量检验评定标准》（TBJ103-91）
《天津市市政工程质量检验评定标准》（TBJ104-91）
《天津市市政工程施工技术规程》（排水工程JJG9-93）
《天津市市政工程质量检验评定标准汇编》（TBJ103-91）
《水及燃气管道用球墨铸铁管、管件和附件》（GB/T13295-2003）
《给水排水管道工程施工及验收规范》（GB50268-97）
《给水排水标准图集》合订本S5（一）、（二）
《城市道路质量通病防治系列图集》（DBJT29-175-2007）
现行国家相关规范、标准。

1.6主要技术标准
道路等级：城市次干道；
设计车速：30Km/h；
设计年限：15年；
荷载等级：荷载BZZ-100。

第二章：施工现场平面布置

一、施工总体平面布置原则
1.既要满足施工，方便施工管理，又要能确保施工质量、安全、进度和环保的要求，不能顾此失彼。
2.应在允许的施工用地范围内布置，避免扩大用地范围，合理安排施工程序，分期进行施工场地规划，将施工道口交通及周围环境影响程度降至最小、将现有场地的作用发挥到最大化。
3.处理好交通线路与临时道路的关系，保证该地区交通运行通畅，避免拥挤和塞车现象发生。
4.施工布置需整洁、有序，同时做好施工废水净化、排放措施、防尘、防噪措施，创建文明施工工地，应作为美化和宣传天津的窗口，为天津市的城市建设添光彩。
5.场地布置还应遵循“三防”原则，消除不安定因素，防火、防水、防盗设施齐全且布置合理。

二、施工总平面布置
该工程位于天津市卫南洼规划区，施工时通过合理的施工部署安排施工占地、施工生活区及施工现场，尽量减少施工占地。视施工实际需要布置施工便道，以满足交通需要。本工程在施工占地内设置临建设施，作为施工的主营地，布置现场主要的临时生产、生活设施、施工人员宿舍，不足部分就近租房补充。其它临时设施视工程实际需要，利用空地因地制宜布置。
在施工设施布置时，为满足环保的需要，在各主要施工场地设置垃圾池、洗车槽、废水沉淀池，确保工地卫生、出场车辆和废水排放满足环保卫生要求。空压机房、备用发电机房等设置双层围蔽并采取消音措施，以减小噪音和尘土污染。所有临时营地设施按国家和天津市有关消防安全法规配齐消防装置。
三、施工临时设施布置
1.施工用水和生活用水
施工用水和生活用水均采用自来水，就近从城市供水管引入进水水表，在生活区内要设置若干个消防栓，以满足消防要求。
2.施工用电
根据现生产、生活和机械配备及运作情况，在与电力单位协商后，在在现有电力线路接入施工现场，为了防止因停电影响施工，现场备有2台发电机，供施工过程中生产和生活用电。每机边设分配电箱、闸刀和插座，做到一机一闸，所有配电箱均为铁壳，并上锁，须符合安全生产需要。
3.施工场地的防、排水
施工现场布设连续、顺畅的排水系统，确保场区内的施工和生活污水、雨水能够顺利疏排，施工及生活污水经处理达标后排入附近相应的下水道内。
4.项目经理部（生活区）及生活点的建设
项目经理部总部考虑利用现场空地搭建，其中要有一间大间作会议室，并设置一间试验室，以便进行小型的常规试验。施工现场设项目经理部在院内办公。采用高标准活动板房。房屋布置美观、大方、整齐，符合文明施工高标准要求。
5.医疗卫生室
设一个医疗卫生室，并配备取得我市医疗卫生管理部门批准的医疗房间、器械、药品、急救车辆等医疗设施，聘请有行医资格的、在卫生保健与急救方面具有丰富经验的医务人员，以保证参建人员的安全卫生及身体健康。

临时用地表
用途
面积
（平方米）
位置
需用时间
办公室
60
见施工现场平面布置图
08.9.26-08.12.1
监理办公室
36
见施工现场平面布置图
08.9.26-08.12.1
会议室
36
见施工现场平面布置图
08.9.26-08.12.1
仓库
60
见施工现场平面布置图
08.9.26-08.12.1
宿舍
100
见施工现场平面布置图
08.9.26-08.12.1
厕所
15
见施工现场平面布置图
08.9.26-08.12.1
厨房
40
见施工现场平面布置图
08.9.26-08.12.1
机械停放场
200
见施工现场平面布置图
08.9.26-08.12.1

合计
547

江 湾 路
施工现场平面布置图

北
涵 波 道
厕所
办公室
监理办公室
会
议
室
仓库

宿
舍
厨房
实验室

第三章：劳动力计划表
单位：人
工种、级别
按工程施工阶段投入劳动力情况
管基槽
开挖
管道
安装
各类
井子
路基
开挖
路基
铺设
路面
铺设
其它
工程
管理人员
8
8
8
8
8
8
8
技术人员
4
4
4
4
4
4
4
瓦工

4
25

4
4
20
管道工

35
5

15
钢筋工

5
10

10
电工
3
3
3
3
3
3
3
电焊工

6
2

6
司机
15
10
10
20
25
20
24
力工
20
20
20
20
20
20
20
其它
15
15
15
15
15
15
15

第四章：施工进度计划

详见后附《施工进度计划表》 附表三

第五章：施工进度施工工期保证措施

本工程量较大，时间较紧，任务较重，而我单位将严格按招标的要求，在2008年9月26日开工，2008年12月1日竣工，总工期67天内完成全部工作。
为此，我们将做好精心准备，将长期计划和短期计划结合起来，充分发挥我公司较雄厚的机械设备和技术力量以及员工擅于打硬仗这一优势，调动一切可能力量，确保本合同段按期按质完成。这是我公司对业主的承诺，也是我们进场施工的宣言，为此我们将采取如下具体措施。
(1) 在接到中标通知后，立即在公司范围内进行思想动员，以崭新的精神面貌投入工程建设中去，并将建设工程意义、建设规模、总工期、质量要求等落实到每个职工身上,达到认识一致，上下一条心，以极大的热情和斗志投入到本标段建设中去。
(2) 加强工程计划管理，编制可实施性的施工组织设计，详细编制各分项工程施工计划并应用文字和图表表示工程特点，施工方法及流程，材料准备和劳力安排、施工质量和安全保障措施等内容，各分项将按计划要求顺利进行，做到忙而不乱。
(3) 遵守科学，尊重试验，质量第一，严字当头，强化施工人员的质量意识，一切按“技术规范”和图纸要求施工，并积极开展群众性QC小组活动，建立和完善质量管理体系和安全管理，避免返工，以质量、安全求进度。
(4) 与当地政府、群众密切联系，求得他们的大力支持和配合，施工过程中加强对操作人员的管理，尽量减少因施工而对周边居民生活带来的影响，协调好各方面的关系，使之有一个良好的外部环境，保证施工顺利进行。
做好开工前的准备工作
(1) 编制施工组织设计及长短施工计划
根据合同文件、技术规范、施工图纸、总施工工期、现场条件和气候环境等编制好施工组织设计，报监理工程师审批。批准后，可据此编制长短期施工计划，这样，施工有目标，工作有计划，便于综合管理。
(2) 测量施工定线
根据设计提供的或施工图纸标明的原始坐标点，基准高程和数据在现场测量核对，并进行施工定线。当发现错误时及时报监理工程师处理解决或设计代表纠正。
(3) 在开工前认真核实工程用地，并做好临时用地安排。
当甲方难以按工程进度计划提供工程用地的施工段落，将会同监理工程师对施工段落的顺序安排做出合理调整，达到不影响进度的目的。
(4) 组织工料机进场
按批准的施工组织设计，合理布置施工现场，认真组织好施工人员进场，合理安排岗位让施工人员尽快进入施工。
按照施工组织设计，根据实际情况，认真组织机械设备进场施工。
按照近期施工计划，组织施工所用的各种合格材料进场。材料要严格按规定要求储存堆放、保管、标示。
(5) 以上工作为任务的按期完成创造了一个良好的开端，所有的组织和计划都必须在具体施工中去实施才有意义。我们将不折不扣地执行已制定的施工计划。将具体任务分解到每一天，争取任务不过夜。另外，每个星期对工程进度进展情况作一小结，每个月作一次阶段性总结，检查前段时间的完成情况，并进行总结。对下一段时间做出相应的安排和调整。另外在具体施工中，积极与业主、设计单位和驻地监理工程师解决施工过程中遇到的实际困难和问题，确保施工的连续，顺利进行。

第六章：机械、设备投入情况
序号
机械设
备名称
型号
规格
数量
国别
产地
制造
年份
额定功率(KW)
生产
能力
用于施工部位
备注
1
激光经纬仪
DJJ2-2
1台
西安
2007年

正常
全部

2
水准仪
DZS3-1
3台
天津
2005年

正常
全部

3
吊车
20T
2辆
安徽
2006年

正常
管道

4
炮车
5t
2辆
自制
2007年

正常
管道

5
挖掘机
1立方米
2台
日本
2004年

正常
管道

6
汽车
12吨
5辆
国产
2005年

正常
管道

7
电焊机
500A
2台
国产
2006年

正常
管道

8
潜水泵
2寸、4寸
12台
国产
2000年

正常
管道

9
泥浆泵
UBC-3
8台
国产
2005年
11
正常
管道

10
空压机

2台
国产
2003年

正常
道路

11
挖掘机
SH200CT
1台
日本
2005年
200
正常
道路

12
挖掘机
CAT320C
1台
美国
2004年
200
正常
道路

13
挖掘机
日立
1台
日本
2006年
230
正常
道路

14
推土机
东方红
2台
洛阳
2004年
70
正常
道路

15
推土机
TY-160
1台
中国
2005年
160
正常
道路

16
推土机
T140
1台
宣化
2003年
140
正常
道路

17
压路机
SD-175
1台
洛阳
2002年
175
正常
道路

18
压路机
3Y18-21
1台
洛阳
2001年
160
正常
道路

19
平地机
PY-160B
1台
天津
2000年
236
正常
道路

20
稳定拌和站
WDB500A
1台
淄博
2004年
500
正常
道路

21
灰土拌合机
WBL22
1台
淄博
2004年

正常
道路

22
装载机
ZL30
2台
成都
1999年
60
正常
道路

23
装载机
ZL50C
1台
天津
1998年
80
正常
道路

24
自卸车
CSZ3140E
5台
中国
2003年
140
正常
道路

25
洒水车
GS8000
1台
中国
2004年
200
正常
道路

第六章：机械、设备投入情况
序号
机械设备
名称
型号
规格
数量
国别
产地
制造年份
额定功率(KW)
生产
能力
用于施工部位
备注
26
潜水泵
ZL200
10台
北京
1999年
2.8
正常
道路

27
发电机
120kw
4台
天津
2001年
120
正常
道路

28
沥青摊铺机
ABG325
1台
西安
2002年
325
正常
路面

29
沥青摊铺机
ABG423
1台
美国
2002年
423
正常
路面

30
压路机
CC21
1台
徐州
2001年
110
正常
路面

31
压路机
CC522
1台
瑞典
2001年
140
正常
路面

32
压路机
DD110
1台
美国
2002年
110
正常
路面

33
压路机
SW850
1台
美国
2002年
850
正常
路面

34
胶轮压路机
PR24
1台
德国
2002年
80
正常
路面

35
宝马压路机
BW120AD
1台
德国
2004年
120
正常
路面

36
宝马压路机
BW120AD
1台
德国
2004年
120
正常
路面

第七章：基础施工方案

7.1 施工部署
7.1.1 总体部署：
施工准备工作

排水管道工程

车行道路路基工程

中水管道工程

车行道路面工程

人行道路工程

7.1.2 分项工程工艺流程安排：
排水工程工艺流程：施工前准备工作→施工测量放线→基槽开挖→管道基槽处理→管道安装→砌筑各类检查井→闭水试验→管道沟槽回填。
中水工程工艺流程：施工前准备工作→施工测量放线→基槽开挖→管道基槽处理→管道安装→浇筑各类井→闭水试验→管道沟槽回填。
车行道路工艺流程：施工前准备工作→施工测量放线→铺设石灰土→铺设二灰土路基→铺设石灰粉煤灰碎石→升降检查井、收水井及收水支管的安装→安装侧石→摊铺中粒式沥青混凝土→摊铺细粒式沥青混凝土。
人行道路工艺流程：施工前准备工作→施工测量放线→铺设石灰土(10%) →铺设石灰土（12%）→铺设彩色水泥花砖。

7.2 施工现场的准备工作
7.2.1 现场准备：
我单位技术人员与机械设备随时待命，保证按规定时间进场。接到中标通知书后，与业主进行合同签订的同时，开始施工准备工作，首先做好以下几项工作：复查和了解现场、确定工的范围、清除现场障碍、办妥有关手续、做好现场规划。
同时我单位将按照施工总平面布置图搭建现场办公及生活房屋、仓库等；安装供水管线、架设供电和通讯线路、设置料场、混合料拌合场、修建临时道路和临时排水设施等。
7.2.2 人员、机械设备和材料进场计划：
7.2.2.1 人员：
我方将从公司内挑选精干人员担任本项目经理人选及项目班子人员，并让他们提前作好充分思想准备，收到中标通知书后，人员立即到位。
本工程施工需要大量的劳动力，而且时间相对集中，因此，开工前落实劳动力来源，按计划适时组织进退场，是顺利开展施工、按期完成任务、避免停工或窝工浪费的重要条件之一。
本工程施工劳力多为民工，组织民工队伍做好以下工作：
a. 注重素质。民工素质直接影响工程质量，民工队伍素质审查要严把“四关”，及政治素质、道德纪律、身体条件和技术水平四个方面。
b. 注重教育。要把工程建设的意义、任务情况、质量要求、效益情况交待给大家，使大家心中有数。从而安下心来，积极热情地投入施工。
c. 签订好施工合同。合同内容应包含人员数量、工程数量、取费标准、质量标准、施工进度、安全施工等方面。
7.2.2.2机械设备：
本工程施工需要大量的机械设备和运输车辆，其中大、中型机械设备和运输车辆为施工的主力。我方将根据现有设备的数量、质量情况和周密的计划，分期分批地组织进场。需要维修、租赁和购置的，按计划落实，并要适当留有备份，以保证施工的需要。
10.2.2.3材料
本工程施工需要大量的材料，主要有管材、水泥、石灰、粉煤灰、黄土、沥青混凝土、砂、石、红砖等大宗的材料。材料准备工作的要点是：品质合格、数量充足、价格低廉、运输方便。采购时要求广泛调查材料来源、价格、运输道路、工具和费用等，做好技术经济比较，择优选用，同时根据使用计划组织进场，力争节省投资。

7.2.3 技术准备
7.2.3.1 熟悉图纸资料和有关文件
我方接受工程任务后，将全面熟悉施工图纸、资料和有关文件，参加业主工程主管部门组织的设计交底和图纸会审，并做好记录。
7.2.3.2 编制更为详尽的施工组织设计
根据设计文件、现场条件，各单位工程的施工程序及相互关系，工期要求以及有关定额等编制施工组织设计。
7.2.3.3 技术交底
根据设计文件和施工组织设计，逐级做好技术交底工作。
7.2.3.4 技术保障
制定相应的技术保障措施，做好技术培训工作。

7.3 施工测量放线:
根据甲方或设计给定的管线桩位放出定位桩，并绘制点之记，符合永久水准点，建立临时水准点并作好标记，沿线每隔100m设临时顺准点一个。临时水准点的位置，设置在外加保护的深埋木桩上，并以红顶铁钉标志，统一编号。施放施工边线时标处开槽堆土的位置，施工当中随时复核水准点，轴线桩及高程桩。
开工前，根据给定的桩位和设计图纸施放管道中心线和检查井的具体位置，开槽土堆放距开槽上口边线20m以外，沿边线做检查井桩位并做好栓状，测量检查井桩位用钢尺，以确保精度要求。起点检查井及路口检查井为控制井位。
测量人员根据施工图用白灰放出管道和检查井的开槽边线，当开槽至设计槽底1m时测下反桩，下反桩每10m设一个，并将数据通知施工班组。当挖土距设计槽底约为20cm时，测基础上平桩，上平桩每隔5m设置一个，自桩顶下量至底面即平基厚度。
回填前对管顶高度进行复测，测点距离10m。此数据为竣工测量资料。回填后及时测量检查井井底竣工高程，各检查井之间的距离，以及回填后地面高程。

7.4 管道沟槽开挖、排水：
7.4.1 管道沟槽开挖
根据我方对现场情况的考察，该施工现场附近的建筑物较少，同时现场场地较为宽敞。根据施工图纸的要求该管线的埋深较浅，同时该工程的管道的管径较小。我方计划该管道基槽开挖主要采用以以人机明开槽为主，并支撑槽为辅。
a. 管道沟槽应按照设计所规定的平面位置和标高开挖，为防止基土扰动，严禁超挖，本工程采用人机开挖，机械开挖应预留20cm，管道安装前应用人工统一清底。
b. 沿沟槽底部每隔10米钉（40×40mm）木桩，桩长0.5m，以控制槽底高程。
c. 明开槽为直槽，沟槽开挖深度为设计深度，槽底宽为管外径+1m。支撑采用撑杠加木板。
d. 挖方放置在征地范围内，沿沟槽的一侧堆放，且不高于1.5米，以保证安全，挖方的放置不能损坏或阻碍任何私人或公共的通道及永久性工程设施，严格按有关规定及业主要求执行，在沟槽开挖期间，必须保护沟槽两侧永久性工程设施的稳定，发现问题应立即停止施工并及时通知工程师。
e. 在行人车辆必经地段应在沟槽上架设临时便桥，以保证行人及车辆安全通过。
f. 在建（构）筑物及电杆附近或遇土质松软地段挖槽时，应加挡土板支护，以确保周围建（构）筑物及电杆的安全，管被安置且管区被回填前不得拆除挡土板，当回填时，支撑和挡土板应被拆掉，并应采用不损坏管道的方法，在未经工程师同意的情况下，木质支撑件或其它支撑物不得留在沟槽内。
g. 开挖过程中遇有文物，应妥善保护，并向文物管理部门通报。
h. 沟槽开挖完毕，应及时填写沟槽开挖质量检验评定表，并及时请监理工程师验槽，验收合格后方可进行下一道工序。

7.4.2管道沟槽排水：
a. 采用明沟排水方法为沿沟槽每50米设一座砖砌集水井，井径0.8米，井底比槽底深0.5米，井内稳4″潜水泵，集水井之间沿沟槽一侧做排水沟，排水沟为0.3×0.3米，并以3‰坡度坡向集水井，沟槽内水应排入工程师指定地点，排水时排水口应做滤网，防止对当地水质污染。
b. 施工中遇雨天或挖至透水性好、涌水量大的土层时，增设集水井及水泵，集中排水将水位降至沟槽底部以下0.5米，确保干场作业，直至回填土超过地下水位高度且不致使空管浮起的高度时，才可停止和拆除降、排水设施，雨季施工还应在沟槽顶部两侧分设挡水堤或截水沟，以防止地面水流入沟槽。

7.5 管道安装工程
7.5.1 管道基础:
承插口管道选用砂石基础，平基时要保证渣石宽度和厚度，必要时需重新测量，并利用平桩外露长度，检查平基厚度是否符合规定，平基线位及高程随时跟定经纬仪及水准仪进行校核。基础及管座中的砂和石屑均用平板振捣器夯实，夯实时避免扰动下部基础。
10.5.2管道堆放：
管材在安装前，对管材的管口、直径、椭圆度等进行检查，必要时，逐个检测。管材在现场按类型、规格分别堆放，管径小于900mm的码垛层数须符合下表要求：
管内径(mm)
300~400
500~900
堆放层数
4
3
管材在装卸和运输时，保证其完整。对已造成管身、管口有缺陷又不影响使用，闭水合格的管材、用环氧树脂砂浆，或用其他合格材料进行修补。

砂石基础及管座允许偏差
序号
项目
允许偏差(mm)
