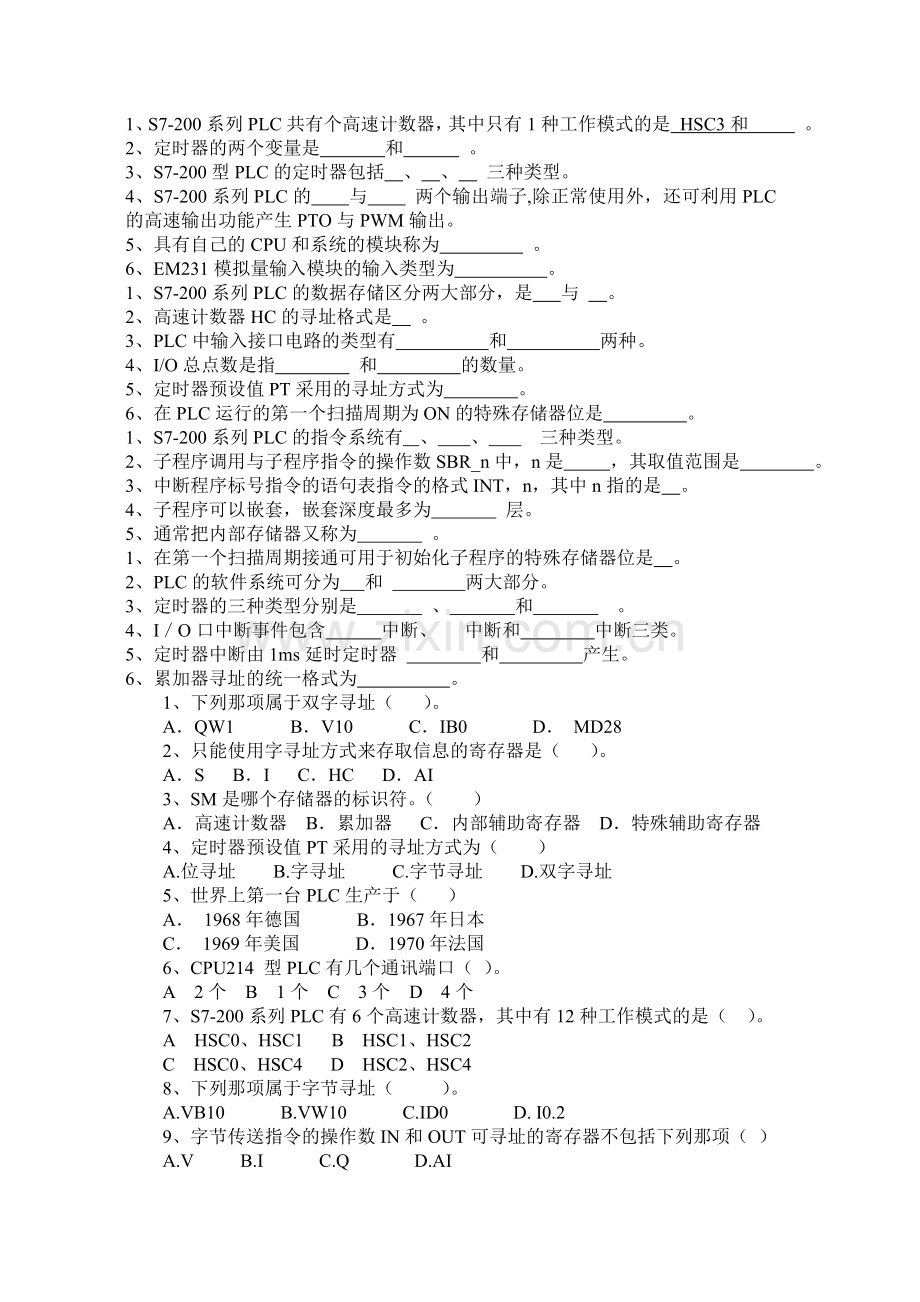

1、S7-200系列PLC共有个高速计数器，其中只有1种工作模式的是 HSC3和 。
2、定时器的两个变量是 和 。
3、S7-200型PLC的定时器包括 、 、 三种类型。
4、S7-200系列PLC的 与 两个输出端子,除正常使用外，还可利用PLC的高速输出功能产生PTO与PWM输出。
5、具有自己的CPU和系统的模块称为 。
6、EM231模拟量输入模块的输入类型为 。
1、S7-200系列PLC的数据存储区分两大部分，是 与 。
2、高速计数器HC的寻址格式是 。
3、PLC中输入接口电路的类型有 和 两种。
4、I/O总点数是指 和 的数量。
5、定时器预设值PT采用的寻址方式为 。
6、在PLC运行的第一个扫描周期为ON的特殊存储器位是 。
1、S7-200系列PLC的指令系统有 、 、 三种类型。
2、子程序调用与子程序指令的操作数SBR_n中，n是 ，其取值范围是 。
3、中断程序标号指令的语句表指令的格式INT，n，其中n指的是 。
4、子程序可以嵌套，嵌套深度最多为 层。
5、通常把内部存储器又称为 。
1、在第一个扫描周期接通可用于初始化子程序的特殊存储器位是 。
2、PLC的软件系统可分为 和 两大部分。
3、定时器的三种类型分别是 、 和 。
4、I／O口中断事件包含 中断、 中断和 中断三类。
5、定时器中断由1ms延时定时器 和 产生。
6、累加器寻址的统一格式为 。
1、下列那项属于双字寻址（ ）。
A．QW1 B．V10 C．IB0 D． MD28
2、只能使用字寻址方式来存取信息的寄存器是（ ）。
A．S B．I C．HC D．AI
3、SM是哪个存储器的标识符。（ ）
A．高速计数器 B．累加器 C．内部辅助寄存器 D．特殊辅助寄存器
4、定时器预设值PT采用的寻址方式为（ ）
A.位寻址 B.字寻址 C.字节寻址 D.双字寻址
5、世界上第一台PLC生产于（ ）
A． 1968年德国 B．1967年日本
C． 1969年美国 D．1970年法国
6、CPU214 型PLC有几个通讯端口（ ）。
A 2个 B 1个 C 3个 D 4个
7、S7-200系列PLC有6个高速计数器，其中有12种工作模式的是（ ）。
A HSC0、HSC1 B HSC1、HSC2
C HSC0、HSC4 D HSC2、HSC4
8、下列那项属于字节寻址（ ）。
A.VB10 B.VW10 C.ID0 D. I0.2
9、字节传送指令的操作数IN和OUT可寻址的寄存器不包括下列那项（ ）
A.V B.I C.Q D.AI
10、图示指令的脉宽值设定寄存器是（ ）。
A SMW80 B SMW78 C SMW68 D SMW70
11、PLC的系统程序不包括（ ）。
A．管理程序 B．供系统调用的标准程序模块
C．用户指令解释程序 D．开关量逻辑控制程序
12、PID回路指令操作数TBL可寻址的寄存器为（）。
A．I B．M C．V D．Q
13、并行数据通信是指以（ ）为单位的数据传输方式。
A．位或双字 B．位或字 C．字或双字 D．字节或字
14、RS-232串行通信接口适合于数据传输速率在（ ）范围内的串行通信。
A．0~20000bps B．0~2000bps C．0~30000bps D．0~3000bps
15、当数据发送指令的使能端为（ ）时将执行该指令。
A．为1 B．为0 C．由1变0 D．由0变1
16、对通讯协议进行设定的是（ ）。
A．SMB30.7、6 B．SM30.4、3、2 C．SM30.0、1 D．SMB3.5、4
17、若波特率为1200，若每个字符有12位二进制数，则每秒钟传送的字符数为（ ）个。
A．120 B．100 C．1000 D．1200
18、EM231模拟量输入模块最多可连接（ ）个模拟量输入信号。
A．4 B．5 C．6 D．3
19、若整数的加减法指令的执行结果发生溢出则影响（ ）位。
A．SM1.0 B．SM1.1 C．SM1.2 D．SM1.3
20、字取反指令梯形图的操作码为（ ）。
A．INV-B B．INV-W C．INV-D D．INV-X
1、AC是哪个存储器的标识符。（ ）
A 高速计数器 B 累加器 C 内部辅助寄存器 D 特殊辅助寄存器
2、在PLC运行时，总为ON的特殊存储器位是 （ ）
A SM1.0 B SM0.1 C SM0.0 D SM1.1
3、CPU214型PLC数据存储器容量为（ ）
A.2K B.2.5K C.1K D.5K
4、CPU214型PLC本机I/O点数为（ ）。
A．14/10 B．8/16 C．24/16 D．14/16
5、给出FOR指令的格式如右图所示。当EN条件允许时将FOR 与NEXT 指令之间的程序执行（ ）次。
A 20 B 1 C VW10 D 19

6、双字整数的加减法指令的操作数都采用（ ）寻址方式。
A 字 B双字 C 字节 D 位
7、若整数的乘/除法指令的执行结果是零则影响（ ）位。
A SM1.0 B SM1.1 C SM1.2 D SM1.3
8、实数开方指令的梯形图操作码是（ ）。
A EXP B LN C SQRT D TIN
9、设VWl0中存有数据123.9，现执行以下指令，则指令的执行结果是（ ）。
A 123.5 B 124 C 120 D123

10、取整指令的梯形图指令的操作码是（ ）。
A TRUNC B ROUND C EXP D LN
11、设累加器AC2中的低四位存有十进制数3，现执行以下指令，则指令的执行结果VW40的内容是（ ）

A 0008H B 08H C 03H D 0003H
12、用来累计比CPU扫描速率还要快的事件的是（ ）。
A高速计数器 B 增计数器
C 减计数器 D 累加器
13、高速计数器HSC0有（ ）种工作方式。
A 8种 B 1种 C 12种 D 9种

14、顺序控制段转移指令的操作码是( )。
A SCR B SCRP C SCRE D SCRT
15、整数的加减法指令的操作数都采用（ ）寻址方式。
A 字 B双字 C 字节 D 位
16、高速计数器1的控制字节是（ ）。
A SMB37 B SMB47
C SMB57 D SMB137
17、EM231模拟量输入模块的输入类型为（ ）。
A.微分输入型 B.晶体管输入型
C.继电器输入型 D.差分输入型
18、PID回路指令操作数TBL可寻址的寄存器为（ ）。
A.I B.M C.V D.Q
19、PLC处于（ ）模式时，允许进行自由端口通讯。
A.RUN模式 B.PROGRAM模式
C. 监控模式 D.都可以
20、当数据接收指令RCV的使能端为（ ）时将执行该指令。
A.为1 B.为0
C.由1变0 D.由0变1
1、PLC的工作方式是（ ）。
A 等待工作方式 B 中断工作方式
C 扫描工作方式 D 循环扫描工作方式
2、在输出扫描阶段，将（ ）寄存器中的内容复制到输出接线端子上。
A 输入映象 B 输出映象
C 变量存储器 D 内部存储器
3、JMP n 这条指令中，n的取值范围是（ ）。
A 0-128 B 1-64 C 0-256 D 0-255
4、顺序控制段开始指令的操作码是( )。
A SCR B SCRP C SCRE D SCRT
5、CPU214 型PLC有几个通讯端口（ ）。
A．2个 B． 1个 C． 3个 D． 4个
6、HSC1的控制寄存器是（ ）。
A．SMW137 B．SMB57 C．SMB47 D．SMW147
7、指令的脉宽值设定寄存器是（ ）。
A．SMW80 B．SMW78 C． SMW68 D．SMW70
8、顺序控制段开始指令的操作码是（ ）。
A． SCR B．SCRP C．SCRE D．SCRT
9、S7-200系列PLC继电器输出时的每点电流值为（ ）。
A．1A B．2A C．3A D．4A
10、字传送指令的操作数IN和OUT可寻址的寄存器不包括下列那项（ ）。
A．T B．M C．AQ D．AC
11、CPU 逐条执行程序，将执行结果放到( )。
A输入映象寄存器 B输出映象寄存器
C 中间寄存器 D辅助寄存器
12、用来累计比CPU扫描速率还要快的事件的是（ ）。
A高速计数器 B 增计数器
C 减计数器 D 累加器
13、图示程序中的累加器用的是那种寻址方式（ ）
A.位寻址 B.字节寻址
C.字寻址 D.双字寻址
14、高速计数器2的控制字节是（ ）。
A SMB37 B SMB47 C SMB57 D SMB137
15、定义高速计数器指令的操作码是（ ）。
A HDEF B HSC C HSC0 D MODE
16、脉冲输出指令的操作码为（ ）。
A PLUS B PLS C ATCH D DTCH
17、中断分离指令的操作码是（ ）。
A DISI B ENI C ATCH D DTCH
18、以下（ ）不属于PLC的中断事件类型。
A通讯口中断 B I／O中断 C时基中断 D 编程中断
19、EM231模拟量输入模块的输入类型为（ ）。
A.微分输入型 B.晶体管输入型
C.继电器输入型 D.差分输入型
20、若波特率为1200，若每个字符有12位二进制数，则每秒钟传送的字符数为（ ）个。
A 120 B 100 C 1000 D 1200
1、AC是哪个存储器的标识符。（ ）
A 高速计数器 B 累加器 C 内部辅助寄存器 D 特殊辅助寄存器
2、HSC0的当前值设定寄存器是（ ）。
A SMD38 B SMD48 C SMD58 D SMD138
3、在顺序控制继电器指令中的操作数n，它所能寻址的寄存器只能是( )。
A S B M C SM D T
4、无条件子程序返回指令是（ ）。
A CALL B CRET C RET D SBR
5、把一个BCD码转换为一个整数值的梯形图指令的操作码是（ ）。
A B-I B I-BCD C BCD-I D I-R
6、段译码指令的梯形图指令的操作码是( )。
A DECO B ENCO C SEG D TRUNC
7、设AC1中的低16位存有十六进制数16#8200，现执行以下指令，则指令的执行结果VB40中的内容是（ ）

A 0009H B 09H C 08H D 04H
8、填表指令的功能是向表中增加一个数值，表中第一个数是（ ）数。
A 要填进表中的数 B 最大填表数
C 实际填表数 D 表中已有的数值
9、在查表指令中，若 被查数据与参考数据之间的关系是不等于，则查表指令的语句表的操作码是（ ）。

A FIFO B FILO C FIND= D FIND〈〉
10、设VW10中的数据是6543H，VW20中的数据是0897H，则执行下列程序，VW20的内容是（ ）。
A 4DD7H B 5489H C 0003H D 9ABCH
11、中断程序标号指令的操作码是（ ）。
A ENI BRET C INT D DSI
12、下列不属于PLC硬件系统组成的是（ ）。
A 用户程序 B 输入输出接口
C 中央处理单元 D 通讯接口
13、CPU214型PLC本机I/O点数为（ ）。
A 14/10 B 8/16 C 24/16 D 14/16
14、CPU214型PLC共有（ ）个定时器。
A 64 B 255 C 128 D 256
15、可使用位寻址方式来存取信息的寄存器不包括（ ）。
A I B Q C AC D SM
16、图示程序中的累加器用的是那种寻址方式（ ）

A 位寻址 B 字节寻址 C 字寻址 D 双字寻址
17、EM231模拟量输入模块最多可连接（ ）个模拟量输入信号。
A 4 B 5 C 6 D 3
18、RS-232串行通信接口适合于数据传输速率在（ ）范围内的串行通信。
A 0~20000bps B 0~2000bps
C 0~30000bps D 0~3000bps
19、对通讯所使用的数据位数进行设定的是（ ）。
A SMB30.5 B SMB30.7、6
C SMB30.5、4 D SMB30.5、6
20、PLC的工作方式是（ ） 。
A 等待工作方式 B 中断工作方式 C 扫描工作方式 D 循环扫描工作方式

1、PLC中的存储器是一些具有记忆功能的半导体电路。（ ）
2、PLC可以向扩展模块提供24V直流电源。（ ）
3、用来累计比CPU扫描速率还要快的事件的是高速计数器。（ ）
4、7-200可以通过CP-243-1 IT通讯处理器的IT功能，非常容易的与其它计算机以及控制器系统交换文件，可以在全球范围内实现控制器和当今办公环境中所使用的普通计算机之间的连接。（ ）
5、在工程实践中，常把输出映象寄存器称为输出继电器。（ ）
6、JMP指令的功能是使程序跳转到另一个程序的具体标号处。（ ）
7、使用顺序控制继电器指令时，可以在SCR段内使用FOR、NEXT或END指令。（ ）

8、EM232模拟量输出模块是将模拟量输出寄存器AQW中的数字量转换为模拟量。（ ）
9、RS-232串行通信接口使用的是负逻辑。（ ）
10、PLC处于自由端口通讯模式时可以与可编程设备通讯。（ ）
1、PLC的输入电路均采用光电耦合隔离方式。（ ）
2、CPU214型PLC本机I/O点数为14/10。（ ）
3、CTD计数器的当前值等于0时置位，但会继续计数。（ ）
4、S7-200系列PLC可进行间接寻址的存储器是I、Q、M、S、T及C. （ ）
5、字节移位指令的最大移位位数为8位。（ ）
6、在第一个扫描周期接通可用于初始化子程序的特殊存储器位是SM0.1。( )
7、梯形图程序指令助记符和操作数组成。( )
8、位寻址的格式由存储器标识符、字节地址及位号组成。( )
9、间接寻址是通过地址指针来存取存储器中的数据。( )
10、执行逻辑弹出栈指令使堆栈深度减1。( )
1、栈装载或指令是将堆栈中的第一层和第二层的值进行逻辑或操作，结果存入栈顶。（ ）
2、正跳变指令每次检测到输入信号由0变1之后，使电路接通一个扫描周期。（）
3、系统程序是由PLC生产厂家编写的，固化到RAM中。（ ）
4、TONR的启动输入端IN由“1”变“0”时定时器复位。（ ）
5、字整数比较指令比较两个字整数大小，若比较式为真，该触点断开。（ ）
6、在执行查表指令的过程中，为了查找下一个符合条件的数据，在激活查表指令前，必须先对INDX减1。( )
7、并行数据通信是指以字节或字为单位的数据传输方式。( )
8、数据通信的树型结构，可以直接在同级站点间进行数据传输，不必要通过上一级站点的转接来实现。 ）
9、暂停指令能够使PLC从RUN 到STOP，但不能立即终止主程序的执行。（）
10、使用顺序控制继电器指令时，不能在SCR段内使用FOR、NEXT或END指令。（ ）
1、执行逻辑推入栈指令使堆栈深度减1。( )
2、提供一个周期是1秒钟，占空比是50%的特殊存储器位是SM0.4。（ ）
3、TON的启动输入端IN由“1”变“0”时定时器并不复位而是保持原值。（）
4、块传送指令的操作数N指定被传送数据块的长度，采用双字寻址。（ ）
5、定时器类型不同但分辨率都相同。（ ）
6、EM231热电阻模块是专门将热电阻信号转为数字信号的智能模块。（ ）
7、RS-232串行通信接口使用的是正逻辑。（ ）
8、子程序可以嵌套，嵌套深度最多为8层。（）
9、位寻址的格式由存储器标识符、字节地址、分割符及位号组成。（ ）
10、定时器的寻址依赖所用指令，带位操作数的指令存取位值，带字操作数的指令存取当前值。（ ）

简答：
1.简述PLC的扫描工作过程？
答：读取输入 执行用户程序 处理通信请求 自诊断检查 改写输出 （PUN模式）
读取输入 处理通信请求 自诊断检查 改写输出 (STOP模式)
2.简述转换实现的条件和转换实现时应完成的操作？
答：该转换所有的前级步都是活动步；相应的转换条件得到满足
使所有由有向连线与相应转换符号相连的后续步都变为活动步
使所有由有向连接与相应转换符号相连的前续步都变为不活动步
3.当I0.1为ON时，定时器T32开始定时，产生每秒1次的周期脉冲。
T32每次定时时间到时调用一个子程序，在子程序中将模拟量输入VW10，
设计主程序和子程序。
答：//主程序
LD I0.1
AN M0.1
TON T32,1000
LD T32
= M0.1 //产生周期为1s的脉冲列
CALL SBR_0 //调用子程序0
//子程序 SBR_0
MOVW AIW0.VW10
4.PLC有哪些主要特点？/与继电器控制系统相比，PLC有哪些优点？
答：1编程方法简单易学2功能强，性能价格比高3硬件配套齐全，用户使用方便，应用性强4可靠性高，抗干扰能力强5系统的设计、安装、调试工作量少6维修工作量小，维修方便7体积小，能耗低
5.PLC可以用在哪些领域？
答：1数字量逻辑控制2运动控制3闭环过程控制4数据处理5通信联网
6.如图，梯形图的语句表程序？
答： LD I0.0
O M1.2
LPS
AN I0.1
A T37
= Q0.3
LRD
A I0.5
= M2.2
LPP
LDN I0.4
O C21
ALD
= Q2.4
