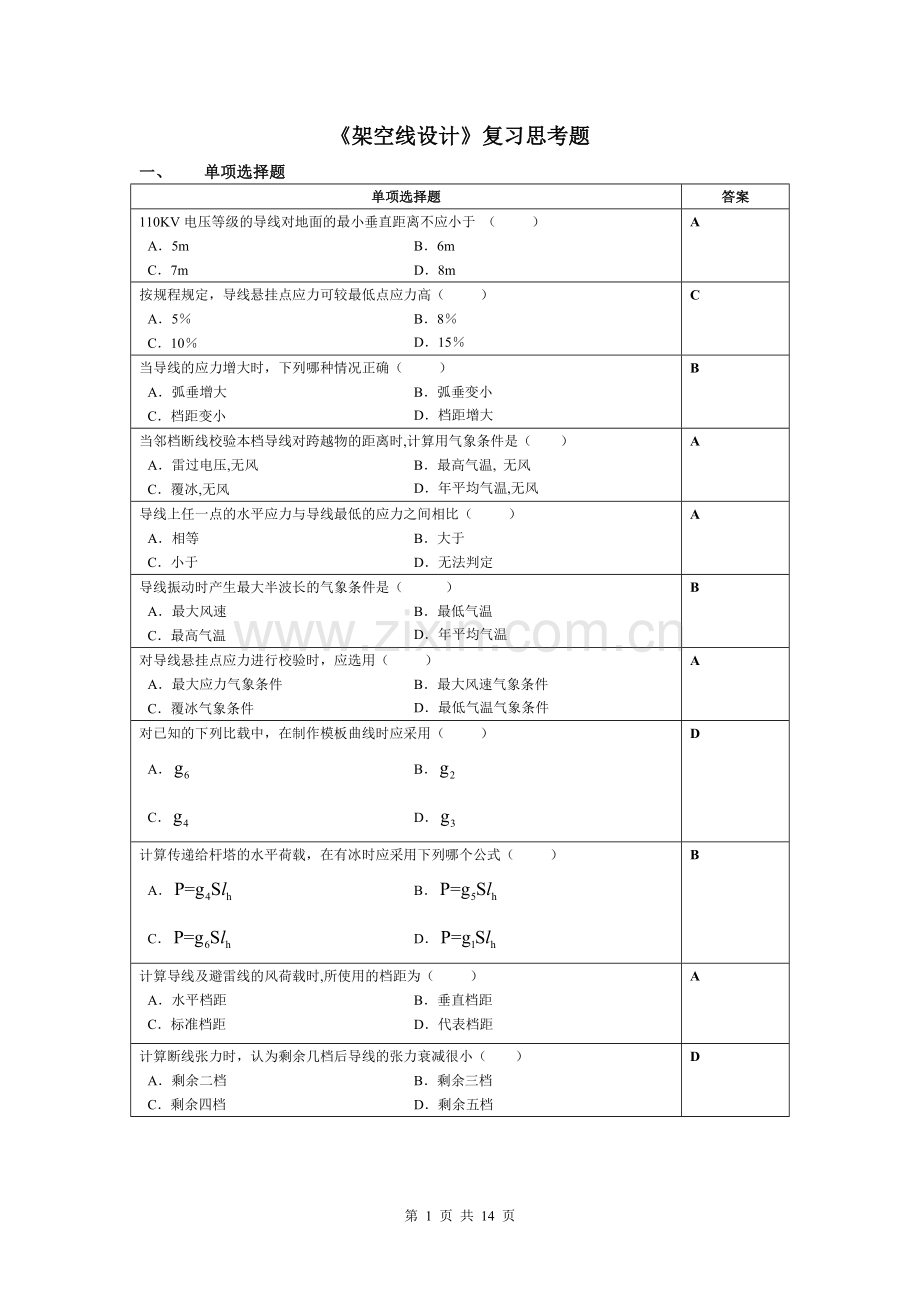

《架空线设计》复习思考题
一、 单项选择题
单项选择题
答案
110KV电压等级的导线对地面的最小垂直距离不应小于 （ ）
A．5m
B．6m
C．7m
D．8m

A
按规程规定，导线悬挂点应力可较最低点应力高（ ）
A．5％
B．8％
C．10％
D．15％

C
当导线的应力增大时，下列哪种情况正确（ ）
A．弧垂增大
B．弧垂变小
C．档距变小
D．档距增大

B
当邻档断线校验本档导线对跨越物的距离时,计算用气象条件是（ ）
A．雷过电压,无风
B．最高气温, 无风
C．覆冰,无风
D．年平均气温,无风

A
导线上任一点的水平应力与导线最低的应力之间相比（ ）
A．相等
B．大于
C．小于
D．无法判定

A
导线振动时产生最大半波长的气象条件是（ ）
A．最大风速
B．最低气温
C．最高气温
D．年平均气温

B
对导线悬挂点应力进行校验时，应选用（ ）
A．最大应力气象条件
B．最大风速气象条件
C．覆冰气象条件
D．最低气温气象条件

A
对已知的下列比载中，在制作模板曲线时应采用（ ）
A．
B．
C．
D．

D
计算传递给杆塔的水平荷载，在有冰时应采用下列哪个公式（ ）
A．
B．
C．
D．

B
计算导线及避雷线的风荷载时,所使用的档距为（ ）
A．水平档距
B．垂直档距
C．标准档距
D．代表档距

A
计算断线张力时，认为剩余几档后导线的张力衰减很小（ ）
A．剩余二档
B．剩余三档
C．剩余四档
D．剩余五档

D

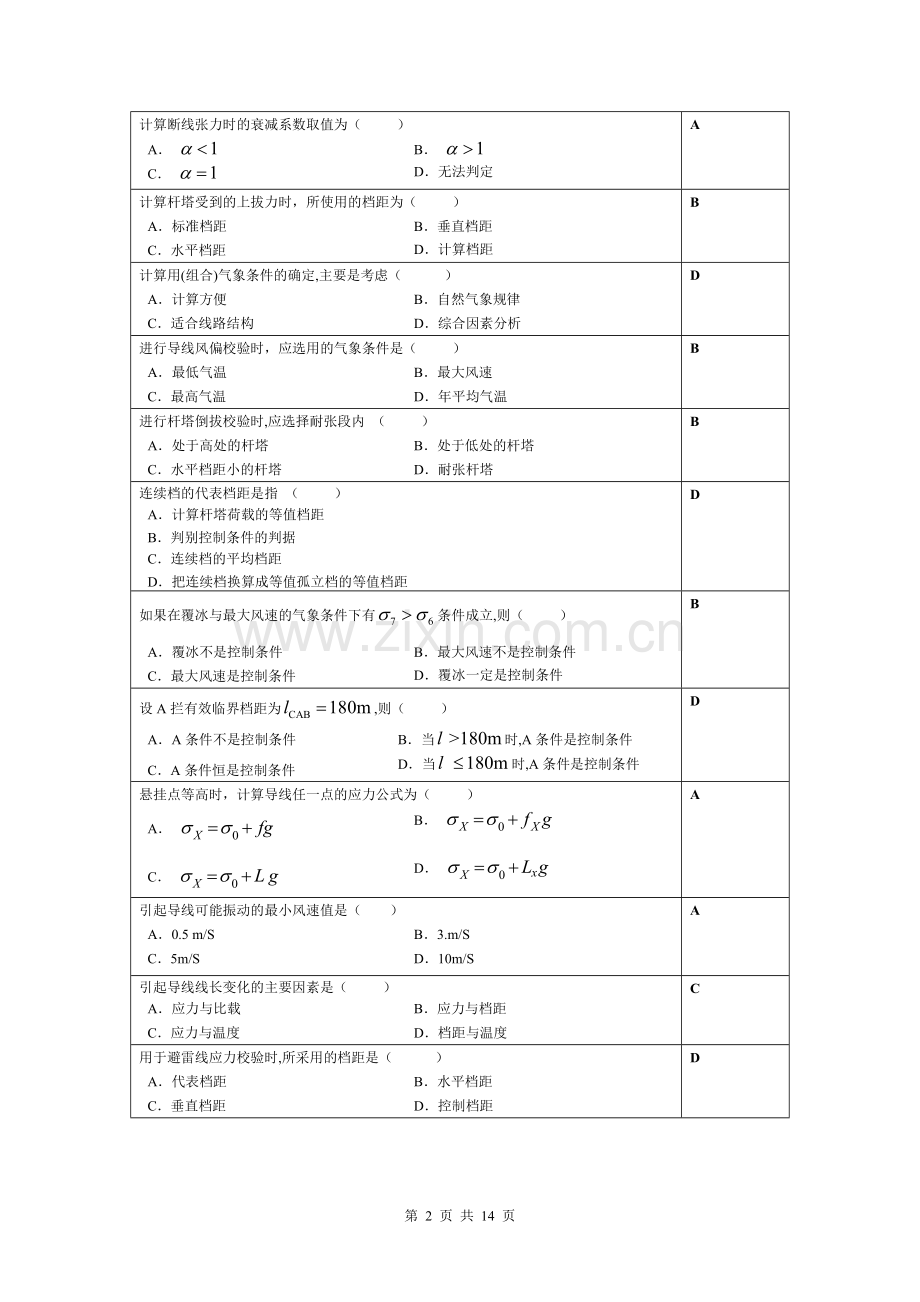

计算断线张力时的衰减系数取值为（ ）
A．
B．
C．
D．无法判定

A
计算杆塔受到的上拔力时，所使用的档距为（ ）
A．标准档距
B．垂直档距
C．水平档距
D．计算档距

B
计算用(组合)气象条件的确定,主要是考虑（ ）
A．计算方便
B．自然气象规律
C．适合线路结构
D．综合因素分析

D
进行导线风偏校验时，应选用的气象条件是（ ）
A．最低气温
B．最大风速
C．最高气温
D．年平均气温

B
进行杆塔倒拔校验时,应选择耐张段内 （ ）
A．处于高处的杆塔
B．处于低处的杆塔
C．水平档距小的杆塔
D．耐张杆塔

B
连续档的代表档距是指 （ ）
A．计算杆塔荷载的等值档距
B．判别控制条件的判据
C．连续档的平均档距
D．把连续档换算成等值孤立档的等值档距

D
如果在覆冰与最大风速的气象条件下有条件成立,则（ ）
A．覆冰不是控制条件
B．最大风速不是控制条件
C．最大风速是控制条件
D．覆冰一定是控制条件

B
设A拦有效临界档距为,则（ ）
A．A条件不是控制条件
B．当时,A条件是控制条件
C．A条件恒是控制条件
D．当时,A条件是控制条件

D
悬挂点等高时，计算导线任一点的应力公式为（ ）
A．
B．

C．
D．

A
引起导线可能振动的最小风速值是（ ）
A．0.5 m/S
B．3.m/S
C．5m/S
D．10m/S

A

引起导线线长变化的主要因素是（ ）
A．应力与比载
B．应力与档距
C．应力与温度
D．档距与温度

C
用于避雷线应力校验时,所采用的档距是（ ）
A．代表档距
B．水平档距
C．垂直档距
D．控制档距

D
用于排列杆塔位置所制作的曲线称为（ ）
A．安装曲线
B．模板曲线
C．应力弧垂曲线
D．机械特性曲线

B
用于校验杆塔塔头间隙的气象条件一定包括有（ ）
A．年平均气温
B．最高气温
C．最低气温
D．外过电压

D
与杆塔的经济呼称高相对应的档距称为（ ）
A．代表档距
B．临界档距
C．标准档距
D．控制档距

C
在计算出的全部临界档距中,有效临界档距最多不会超过（ ）
A．1个
B．2个
C．3个
D．4个

C
在计算作用于杆塔上的垂直荷载时，应采用下列哪种比载（ ）
A．
B．
C．
D．

B
在计算作用于杆塔上的水平荷载时，应采用下列哪种比载（ ）
A．
B．
C．
D．

D
在连续档导线力学近似计算时假设（ ）
A．各档档距大小相同
B．悬垂绝缘子串的水平偏移为零
C．导线荷载均匀分布
D．气象条件变化后各档导线应力仍相等

D
在年平均气温气象条件下，导线所承受的比载是（ ）
A．
B．
C．
D．

A
在判断导线的控制条件时,所使用的档距是（ ）
A．控制档距
B．临界档距
C．允许档距
D．代表档距

B

在外过电压气象条件下，导线所承受的比载是（ ）
A．
B．
C．
D．

A
在无冰时传递给杆塔水平荷载的计算式为 （ ）
A．
B．
C．
D．

A

在下列档距中,哪一种档距随气象条件变化而变化 （ ）
A．水平档距
B．垂直档距
C．代表档距
D．计算档距

B
在下列哪种计算结果下存在有效临界档距（ ）
A．临界档距为任一实数
B．临界档距等于零
C．临界档距小于零
D．临界档距为虚数

A
在线路设计中, 最大设计风速值不应低于（ ）
A．10m/S
B．15m/S
C．20m/S
D．25m/S

D
在制作模板曲线时,初设代表档距依据下列哪种档距确定（ ）
A．控制档距
B．水平档距
C．垂直档距
D．计算档距

B
在最高气温气象条件下，导线所承受的比载是（ ）
A．
B．
C．
C．

A
制作冷板曲线的用途是（ ）
A．进行线间距离校验
B．进行邻档断线校验
C．进行边线风偏校验
D．进行杆塔倒拔校验

D
在较小的代表档距耐张段,其最大应力可能条件是
A.年平均气温气象条件
B.最低气温气象条件
C.覆冰气象条件
D.最大风速气象条件

B
在下列气象条件中,使导线产生最大弧垂的可能气象条件为
A.覆冰
B.最低气温
C.最高气温
D.A或C

D
用于架设导线所制作的曲线称为
A.模板曲线
B.安装曲线
C.应力弧垂曲线
D.机械特性曲线

B
若计算出的临界档距为虚数时,则一定是两个可能控制条件的
A.应力相同
B.比载相同才
C.温度相同
D.比载与应力比相同

D
.在进行连续档的导线应力计算时, 应采用的档距是
A.标准档距
B.临界档距
C.代表档距
D.控制档距

C
在下列的比载中,哪一个是用于代表外过电压气象条件的比载
A.
B.
C.
D.

A
当悬挂点不等高时，用下列哪种方程计算使得导线最大弧垂不在档距中央
A.平抛物线方程
B.斜抛物线方程
C.悬链线方程
D.悬链线方程级数式

C
在下列比载中，哪一个表示导线无冰有风时的综合比载（ ）。
A.
B.
C.
D.

C
下列哪种可能控制条件的应力不是导线的最大使用应力（ ）。
A. 年平均气温
B. 最大风速
C. 覆冰
D. 最低气温

A
在下列档距中,哪一种档距可能会出现负值（ ）。
A. 代表档距
B. 临界档距
C. 水平档距
D. 垂直档距

D
对导线悬挂点应力校验，应选择下列哪种条件进行（ ）。
A. 最大风速
B. 最大应力
C. 最低温度
D. 最高温度

B
进行两个控制条件之间的判别，下列哪种结果使用失效（ ）。
A. lC >0
B. lC =0
C. lC =虚数
D. lC =∞

D
对杆塔进行垂直荷重校验时,应使用的档距是（ ）。
A. 水平档距
B. 垂直档距
C. 代表档距
D. 控制档距

B
在下列条件中，直接会引起导线振动的因素是（ ）。
A. 风速大小
B. 温度高低
C. 覆冰厚度
D. 档距长短

A
进行杆塔倒拔校验时，应选用的气象条件是（ ）。
A. 年平均气温
B. 最大风速
C. 最低气温
D. 最高气温

C
计算连续档中某一档距的弧垂时，应选用的档距是（ ）。
A. 耐张段的代表档距
B. 该档的实际档距
C. 杆塔的水平档距
D. 杆塔的标准档距

B
假定导线的荷载，视为沿直线均匀分布推出的公式称为（ ）。
A. 平抛物线方程
B. 斜抛物线方程
C. 悬链线方程
D. 状态方程

A
状态方程是用于计算导线在任意气象条件下的
A.应力
B.弧垂
C.档距
D.线长

A
在导线振动时，产生最小应力的可能发生气象条件是
A.最大风速
B.最低气温
C.最高气温
D.年平均气温

C
在制作模板曲线时,初设代表档距取值所参考的档距为
A.水平档距
B.垂直档距
C.代表档距
D.临界档距

A
.在邻档断线后, 剩余档导线的应力比断线前的应力
A.小
B.大
C.相同
D.无法判定

A
在最大风速气象条件下，导线所承受的比载是
A.
B.
C.
D.

D
在连续档中,若计算某档距的弧垂时则应使用
A.标准档距
B.计算档距
C.代表档距
D.该档档距

D
某档导线在一定应力下,若档距增大时则该档的弧垂
A.不变化
B.变小
C.变大
D.无法判定

C
对导线采取防振措施,取决于年平均运行应力上限值为
A.16
B.18
C.20

D.22

D
.线路安装和检修时，气象条件组合所取的风速值一般不超过
A. 5m/S
B.10m/S
C.15m/S
D.20m/S

B
.各种气象条件可以用以下哪两个参数来表示
A.
B.
C.
D.

B
按照线路规程的规定，避雷线的设计安全系数不应小于
A.2.0
B.2.5
C.3.0
D.3.5

C
在下列比载矢量和的公式中,哪一个表示是正确的
A.
B.
C.
D.

C
高压架空导线的标称截面与导线的计算截面之间相比
A大于计算截面
B.小于计算截面
C. 等于计算截面
D.无法判定

A
导线在悬挂点的应力比在最低点的应力（ ）。
A. 较小 B. 较大 C. 相等 D. 无法判定
B
对杆塔进行倒拔校验时，应选用（ ）。
A. 最高气温气象条件 B. 最大风速气象条件
C. 覆冰气象条件 D. 最低气温气象条件
D
在下列档距中,哪一种档距随水平档距的变化而变化（ ）。
A. 临界档距 B. 垂直档距
C. 代表档距 D. 计算档距
B
气象条件可以用以下哪两个参数来表示（ ）。
A. B.
C. D.
D
用模板曲线进行排列杆塔位置使用的图形称为（ ）。
A. 平面图 B. 地形图
C. 纵断面图 D. 平断面图
D
在线路设计中，计算断线张力主要用于（ ）。
A. 杆塔受力校验 B. 最大弧垂判别
C. 邻档断线校验 D. 选择防振措施
C
对低悬挂点处，垂直档距随比值的增加而（ ）。
A. 减小 B. 增加 C. 不变 D. 无法判定
A
对于邻档断线情况，所采用的计算气象条件是（ ）。
A. 最低气温 B. 最高气温
C. 年平均气温 D. +150C.无风
D
公式是用于校验（ ）。
A. 避雷线与导线在悬挂点间距离 B. 避雷线与导线在档距中央距离
C. 避雷线悬挂点到最低点间距离 D. 导线悬挂点到最低点间距离
B
计算导线传递给杆塔的水平荷载时, 所使用的档距是（ ）。
A. 垂直档距 B. 代表档距 C. 水平档距 D. 临界档距
C
若计算出的临界档距在三个栏中均有虚数，起控制作用的一定是（ ）。
A. D条件是控制条件 B. C条件是控制条件
C. B条件是控制条件 D. A条件是控制条件
A
通常在较大的代表档距耐张段内，其可能出现的控制条件是（ ）。
A. 最大风速气象条件 B. 年平均气温气象条件
C. 最低气温气象条件 D. 覆冰气象条件
D
引起导线振动的基本因素是（ ）。
A. 导线截面大小 B. 档距距离长短
C. 均匀稳定微风 D. 悬点高低程度
C
在最低气温气象条件下，导线所承受的比载是（ ）。
A. B. C. D.
A

二、 填空题
填空题
答案
架空线路设计力学计算的核心问题是 。
最低点应力的求解
相邻杆塔导线悬挂点之间的水平距离称为 。
档距
架空线的安装气象条件为 。
无风、无冰、相应气温
视导线为柔索，是假定略去了导线的 。
剪力和弯矩
状态方程反映了导线的 变化规律。
应力随气象条件变化
避雷线比导线多出的那个控制应力是指 。
满足防雷要求条件下的应力
代表档距是用于计算连续档导线的 。

力学计算.
导线的控制应力包括 和 。
最大使用应力
年平均运行应力
导线机械物理特性参数主要包括 、 、 、 。
弹性系数,
热膨胀系数
瞬时破坏应力
导线质量
导线仅承受拉力的假设条件是 。
视导线是理想的柔体
导线受到最大垂直应力的气象条件是 。

覆冰气象条件.
导线在杆塔上的布置形式主要包括有 、 、 。

水平排列、垂直排列
三角排列
导线振动时可能最大应力的气象条件是 。
最低气温气象条件.
电杆基础的组成部件包括 、 、 。
底盘、卡盘、拉线盘
断线张力的大小主要与 因素有关。
剩余档数的多少
对杆塔进行倒拔校验的气象条件是 。

最低气温
防振锤的作用是 。
削弱导线的振动能量
杆塔荷载系数取值所考虑的情况包括 、 、 。
运行、安装、断线
杆塔基础稳定性校验内容包括 、 、 。
上拔力、下压力、
倾覆力
计算断线张力采用的方法是 。
衰减系数法
计算绝缘子串摇摆角的三种电压是 、 、 。
工作电压
内过电压
外过电压
计算临界档距是用于判断 。

控制条件

进行避雷线应力计算需要使用的档距包括 。
代表档距和控制档距.

进行边线风偏校验的气象条件是 。
最大风速
绝缘子在架空线路中的作用是 。

支承或悬吊导线使之与杆塔绝缘
连续挡导线力学计算时所作假设条件是 。
气象条件变化后各档导线应力仍相等
气象条件可以用 和 两个参数来表示。
温度、比载
气象条件是指同时作用于线路的 、 、 三者的组合。
气温、风速
覆冰厚度
线路路径选线划分的两个步骤是 和 。
图上选线、现场选线
校验导线与避雷线在档距中央距离的气象条件是 、 。
＋15℃、无风
已知挡距下导线的弧垂与 和 因素有关。
应力、比载
引起导线的线长变化因素包括 。
应力和温度
制作机械特性曲线用于 、 、 。
线路设计、校验
安装需要时查用
制作模板曲线是用于进行 。
排列杆位.
最大垂直弧垂可能发生的气象条件是 。
覆冰和最高气温
三、 判断题
判断题
答案
垂直档距的大小是随气象条件变化而变化的。
对
垂直档距是用来计算导线传递给杆塔水平荷载的主要数据。
错
档距一定时，若从导线强度安全角度考虑应减小导线弧垂。
错
对杆塔基础稳定性能的校验只包括倾覆力方面的内容。
错
水平档距的大小与气象条件无关。
对
垂直档距的大小与水平档距大小无关。
错
导线的初伸长是导线的弹性变形所造成的。（ ）
错
导线的控制应力就是指导线允许的最大使用应力。
错
导线的控制应力一定是各种气象条件下导线上的最大应力。
错
导线的平抛物线方程是在以直线代曲线假定条件下获得的。
对
导线的最大孤垂不一定发生在最高温气象条件下。
对
导线的最大孤垂一定发生在最高温气象条件下。（ ）
错
导线的最大弧垂不一定发生在覆冰气象条件下。
对
导线对杆塔的最大水平荷载一定发生在复冰气象条件下。
错
导线悬挂点应力最大值一定发生在控制气象条件下。
错
导线振动时的可能最大应力气象条件是最高气温。（ ）
错
导线振动时的可能最大应力一定发生在最大风气象条件下。
错
断线张力是指架空线路断线后的残余张力。
对
对杆塔弯矩起控制作用的是作用在杆塔上的水平荷重。
对
方程是假设导线荷载沿横坐标均匀分布的。
错
防振锤的作用是消除导线的振动。
错
杆塔荷载是根据荷载在杆塔上的作用方向来进行分类的。
对
杆塔下部的卡盘作用是来稳固杆塔的。
对
计算断线张力的方法称为衰减系数法。
对
计算控制档距是用于判断避雷线的控制条件。（ ）
错
计算临界档距是在杆塔位置排定之后进行的。
错
降低导线的静态应力有利于架空线路的防振。
对
金具中的拉线作用是来减弱导线振动的。
错
进行边线风偏校验应采用内过电压气象条件。
错
内、外过电压两种气象条件下的比载相同。（ ）
对
年平均气温和最低气温两种气象条件下的比载都是。
对
判别函数式(l)的值较大时，其对应的气象条件较危险。
对
如求得临界档距lAD为虚数，则表示A和D两条件均不起控制作用。
错
使用斜抛物线方程求出的最大弧垂仍然在档距中央。
对
校验杆塔倒拔的最危险气象条件是最低温气象条件。
对
校验杆塔塔头间隙的三种电压气象条件的比载均是。
对
校验杆塔塔头间隙的最危险气象条件是内过电压条件。
错
校验绝缘子串倒挂的最危险气象条件是最高温气象条件。
错
一档导线任意两点应力之差等于比载与这两点间的高差的乘积。
对
引起导线线长变化的主要因素是应力变化。
错
用于校验杆塔倒拔所制作的模板曲线又称为‘冷板’。
对
在任一档距内，导线的线长总是小于该档的档距。
错
在悬挂点等高时，水平档距与垂直档距相等。
对
在已知档距和气象条件下，导线的弧垂与应力成正比。
错
制作安装曲线是用于排列杆塔位置。
错
制作模板曲线是用于安装架设导线。
错
状态方程代入不同初始条件,求同一气象条件下的导线应力也不同。
错
最低气温为控制条件时,其应力一定小于其它3个可能控制条件的应力。
错

四、 简答题
简答题
答案
补偿导线初伸长的方法有哪些？

主要包括：减小弧垂法和降温法
导线悬垂曲线的平抛物线和斜抛物线方程各在什么假定条件下获得的。
假设导线沿弧长均匀分布的荷载, 分别视为沿直线和悬挂点连 线(或斜线)均匀分布推出的
杆塔承受的荷载包括哪几种？
水平荷载，垂直荷载，纵向荷载。
杆塔定位后进行K值校验的主要步骤。
计算初排杆位后的代表档距；代入状态方程重求最大垂直弧垂条件下的应力；比较前后K值是否满足误差要求
根据杆塔在线路中的作用，主要有哪些类型。
杆型主要包括有：直线杆，耐张杆，转角杆，终端杆，跨越杆，换位杆等.
工程概算的主要内容有哪些。
包括：总概算表，本体工程总概算表，本体工程概算表，辅助设备概算表等。
何谓导线的安装曲线，它的主要用途是什么。
所谓安装曲线：是以档距为横坐标，弧垂和应力为纵坐标（利用状态方程将不同档距，不同气温时的弧垂和应力）绘成的曲线. 该曲线主要供施工安装导线使用.
解释公式

中各符号含义。
振动波的最大波长；振动的下限风速；导线直径；
最低气温时导线应力； 导线垂直比载.
解释公式的含义。
导线上某点的切向应力等于最低点的应力加上某点纵坐标与比载的乘积。
控制档距表示什么含义, 其用途是什么。
控制档距指在大气过电压条件下,使避雷线应力为最大值的档距；用于计算避雷线满足防雷要求下的控制应力.

临界挡距表示什么含义，它在线路设计中起什么作用。
表示在此挡距下，两种可能控制条件的应力相同；用于判别控制条件。
什么叫做弧垂,它与导线的应力和线长有何关系。

弧垂是指导线上任一点到悬挂点连线之间在铅垂方向的距离,它与应力成反比而与线长成正比.

什么叫做控制档距？

是指在大气过电压，即＋15℃，无风条件下，使避雷线应力为最大值的档距。
什么叫做水平档距。
水平档距是指有多长导线的水平荷载作用某杆塔上
写出导线一档线长任一种计算式，并指出各符号含义。

线长公式:或,式中L—线长;—档距；—弧垂；—导线最低点应力；—比载.

写出架空线路设计中4种可能的控制条件。
最低气温, 最大风速,覆冰,年平均气温.

悬垂曲线的平抛物线和斜抛物线方程，分别在什么假定条件下获得的。
假设导线沿弧长均匀分布的荷载, 分别视为沿直线和悬挂点连 线(斜线)均匀分布推出的.

影响导线振动的主要因素有那些。
风速、风向、档距、应力、悬点高度、地况等.

制作模板曲线和安装曲线的各自用途是什么。
模板曲线用于排列杆位；安装曲线用于架设导线.

五、 计算题
计算题
答案
某架空线路采用导线为LGJ—120/20型，导线截面积S=134.49mm2，查得导线的计算拉断力Tp=41000N，试分别计算导线最大使用应力和年平均运行应力为多少。
解：导线综合瞬时破坏应力为：

（1） 最大使用应力：

（2） 年平均运行应力的上限：

试判别下表的有效临界档距并确定控制条件。
解：A拦有虚数, 则无有效临界档距；B拦中lBD=300m为有效临界档距；则将C拦隔越,即只有一个有效临界档距；判别结果如图所示。
A
B
C
lAB=虚数
lAC=250m
lAD=400m
lBC=500m
lBD=300m
lCD=450m

线路中某杆塔前后两档布置如下图所示(数据为米)，已知导线在计算气象条件时比；应力：。试求B杆塔的水平档距和垂直档距各为多大。

解:(1)水平档距为：

(2)垂直档距为：

在一条220KV输电线路中,某耐张段各档距分别为500m,350m,400m和480m,试求其代表档距。
解：
已知比载g=34.038×10-3 [N/(m·mm2)], 导线上D点的轴向应力=80 Mpa,
如图所示,问O点与A点的应力分别为多大。

解: (1) 导线最低点的应力：由式 ,则

(2) 导线悬挂点的应力：

设导线的应力为50Mpa, 导线的比载g=40×10-3 [N/(m·mm2)],试用平抛物线方程计算档距为300 m时, 导线的弧垂为多少。
解:

.已知最高气温条件下导线的比载和应力分别为：g=35.035×10-3 [N/(m·mm2)], =46.52 [N/mm2]；覆冰条件下导线的比载和应力分别为：g=57.982×10-3 [N/(m·mm2)], =102.05[N/mm2]；设代表档距为120 m时,试分别计算两条件下的弧垂,并判断最大弧垂出现的气象条件。
解：(1) 导线最高气温时的弧垂：

(2) 导线覆冰时的弧垂：

比较两条件的弧垂可知：最大弧垂出现的气象条件为最高气温时。
已知导线的直径为d=15.2mm, 自重比载g=35.18×10-3 [N/(m·mm2)]；最高气温时应力为；最低气温时应力为；风速的上下限值分别为：,设线路代表档距为300 m, 试求导线振动时可能最大和最小半波长。
解：(1)最大半波长：

(2) 最小半波长：
