热泵工程项目的技术规范和要求0.docx

技术规范和要求
总目录

A部
关于采购范围的详细说明
B部
交货要求
C部
计价原则和投标报价
D部
采购货物的标准、规格和技术要求

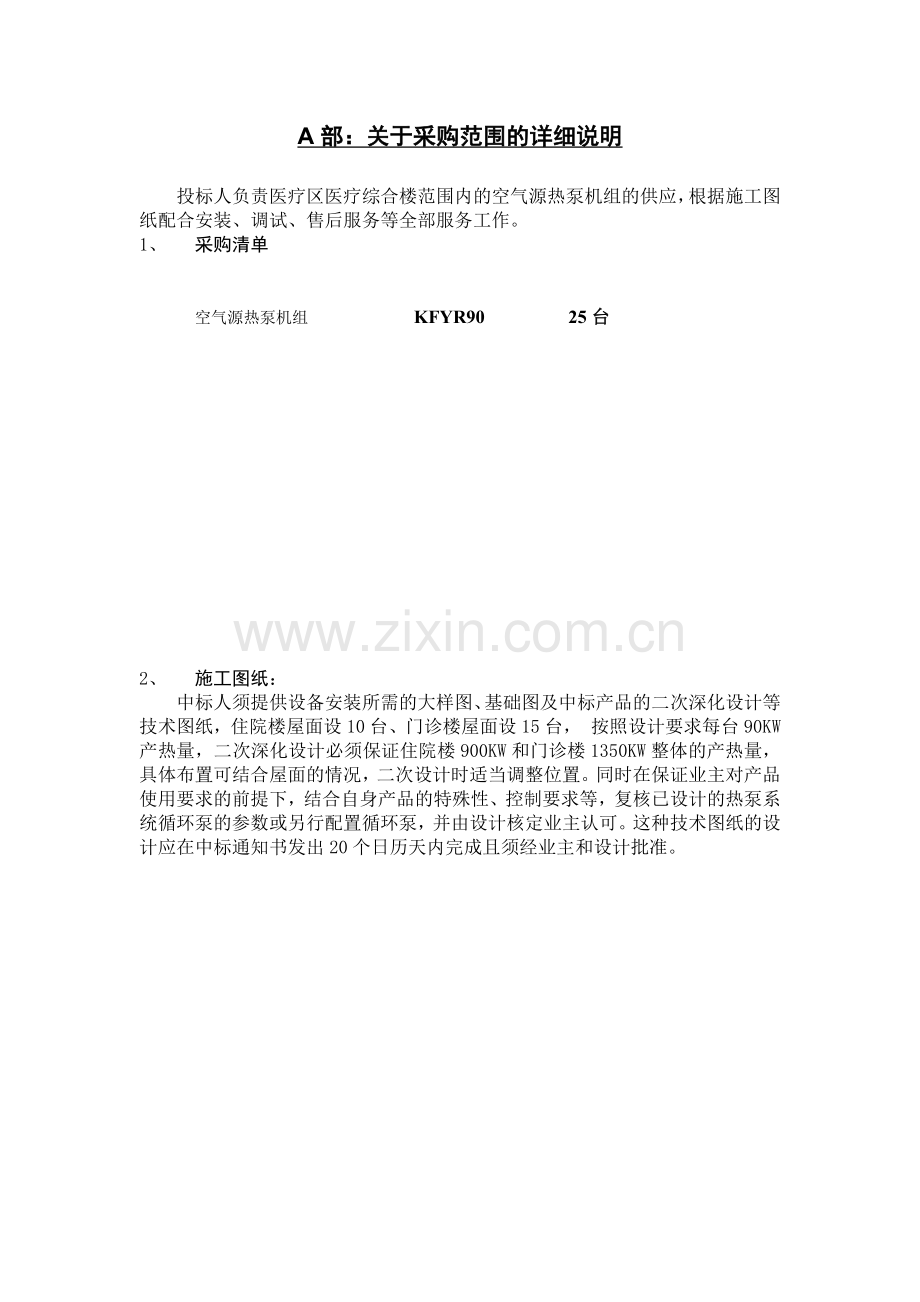

A部：关于采购范围的详细说明
投标人负责医疗区医疗综合楼范围内的空气源热泵机组的供应，根据施工图纸配合安装、调试、售后服务等全部服务工作。
1、 采购清单
空气源热泵机组 KFYR90 25台

2、 施工图纸：
中标人须提供设备安装所需的大样图、基础图及中标产品的二次深化设计等技术图纸，住院楼屋面设10台、门诊楼屋面设15台， 按照设计要求每台90KW产热量，二次深化设计必须保证住院楼900KW和门诊楼1350KW整体的产热量，具体布置可结合屋面的情况，二次设计时适当调整位置。同时在保证业主对产品使用要求的前提下，结合自身产品的特殊性、控制要求等，复核已设计的热泵系统循环泵的参数或另行配置循环泵，并由设计核定业主认可。这种技术图纸的设计应在中标通知书发出20个日历天内完成且须经业主和设计批准。

B部：交货要求

B1. 整体工程的工期及进度要求
1. 根据总包合同约定，指定供应项目所在的整体工程的合同工期为：
医疗区 440日历天；
2. 整体工程开工日期：医疗区 2009 年11月20日；
3. 整体工程计划完工日期：医疗区 2011年 2月 2 日；

B2. 交货时间和交货地点要求
1. 询价人要求中标人的交货日期为2010年 9月 30日（中标人接到中标通知书在20天内完成图纸深化且经业主设计批准后，整体供货期不超过50日历天），询价人提前一个月通知中标人设备到场时间。
2. 询价人要求中标人的交货地点为中国人民解放军总医院海南分院医疗区施工现场 。
C部：计价原则和投标报价

C1. 计价依据
1、 投标人对本询价文件《采购清单》所列的所有设备及其配套产品进行投标。
2、 投标报价的计价依据完全由投标人根据自己的产品的成本水平做竞争性考虑。
3、 在不降低货物的功能和技术要求的情况下，投标人对询价货物若有两种或两种以上的产品（含选用不同的零部件和总成）可供询价人选择时，投标人可将每种产品按投标报价表的格式单独分别填报，并作必要的说明，但每种产品只能有一个报价。
4、 《报价一览表》上的货物报价应为到达工地现场指定位置的价格，并包括原材料、标准件、配套件、外协件及加工成产品、检测调试开通整个过程中的一切费用和各种税费、保险费（含从国外进口到境内货物应付的关税），并包括随货物供应的易损件、备品备件、专用工具和应提供的图纸资料等。

C2. 工程量计算规则
1、 工程量计算执行按图纸标示的理论净量计算。
2、 除非《建设工程工程量清单计价规范》中有不同的规定，否则投标人在准备本指定供应项目报价时应采用下列统一的计量单位：
(a) 重量单位：吨(t)或公斤(kg)
(b) 体积单位：立方米（m3）
(c) 面积单位：平方米（m2）
(d) 长度单位：米（m）
(e) 计数单位：个/座/件/套/付（no）

C3. 投标价格的内容和理解
1、 应当认为在正式提交投标书以前，投标人已经认真研究了询价人提供的询价文件，已经得到询价人对任何可能存在的疑问的澄清和解答，并对投标人采购合同工作内容达到透彻和充分的理解，且已将这种理解全部恰当地反映到了他的投标书中。
2、 应当认为，投标人已经确认其提交的投标书以及报价一览表中开列的各项单价、费率和价格的正确性和充分性。不管投标书中是否有特别说明，投标人提交的投标书以及报价一览表中开列的各项单价、费率和价格已经全面、充分地体现和覆盖了：
(a) 所有货物的制造费用；
(b) 企业（总部）管理费、利润、各种税费和规费；
(c) 缺陷修复和保修费用；
(d) 合同期内市场材料设备价格、人工价格、政府收费、政策等各种因素造成的制造成本变化；
(e) 合同期内基于投标人自身判断的各种可能存在或发生的风险；
(f) 为符合或满足询价人在询价文件中为投标人设定的全部责任和义务所需发生的任何费用；
(g) 与货物搬运、发运、装卸、仓储、包装等相关的卸车、装车、现场倒运相关的人工费；
(h) 包括搭接、连接、切割和损耗等在内的材料费；
(i) 投标人的价格应包括为进行及完成采购合同所述的指定供应项目所必须的，或者是为克服履行采购合同的困难而可能变为必须的所有附属的及其他费用支出。

C4. 人工、材料、工程设备以及资源的市场价格
与采购货物有关的所有生产要素（包括各类人工、材料、工程设备以及资源等）的市场价格，由投标人将根据自身的信息渠道和采购渠道，分析生产要素的市场价格水平并判断其整个施工周期内的变化趋势，全面体现投标人自身的管理水平、技术水平和综合实力等因素。
D部：采购货物的标准、规格和技术要求
1、简介
采购设备为空气源热泵热水机组设备，主要用于辅助太阳能系统提供生活热水。
2、要求
本技术规格书用于选择空气源热泵热水机组设备及其供货方，提出了对用于该项目的空气源热泵热水机组设备在选型、设计、制造、配套、文件、服务和验收等方面的最低要求。
3、法规、规范及标准的要求
空气源热泵热水机组设备的设计、制造、检验与验收应满足下列法规、规范及标准的要求。如果满足相同条件的规范、规程及标准不止一种，应遵循要求最严格的版本。
l 《包装储运图示标志》 GB/T191
l 《电工电子产品基本环境试验规程》 GB/T2423.17
l 《运输包装收发货标志》 GB/T6388
l 《容积式和离心式冷水（热泵）机组 性能试验办法》 GB/T10870-2001
l 《单元式空气调节机》 GB/T17758
l 《蒸汽压缩循环冷水（热泵）机组》 GB/T18430.1
l 《制冷和空调设备噪声的测定》 JB/T4330
l 《制冷设备术语》 JB/T7249
l 《容积式和离心式冷水（热泵）机组 安全要求》 JB8654
l 《制冷装置用压力容器》 JB/T4750
l 《家用和类似用途电器的安全 第一部分：通用要求》GB/4706.1-1998
l 《家用和类似用途电器的安全 热泵、空调器和除湿机的特殊要求》 GB/4706.32-1996
l 商业或工业用及类似用途热泵热水机标准
若本技术规范和要求与有关规范和标准出现相互矛盾时，按以下条款执行：
（1）、有关规范和标准。
（2）、执行国家与国际高的标准，且不能低于本工程技术规范的要求。
（3）、对于不能妥善解决的矛盾，供货方有责任以书面形式通知购买方。
供货方若有与以上文件不一致的地方，应在投标书中予以说明，若没有说明，则被认为完全符合上述文件所有要求。即使供货方符合本规格书的所有条款，也并不等于解除供货方对所有提供的设备和附件应当承担的全部责任，所有的设备和附件应当具有正确的设计，并且满足特定的设计和使用条件或当地的健康、环保和安全法规。
4、设备制造、使用技术要求

（1）工作环境温度为15℃至40℃，最高出水温度不小于55℃；

（2）制热模式为循环加热，循环加热模式水温可以在45～60℃范围内调节；

（3）热泵压缩机类型为谷轮柔性涡旋式压缩机；

（4）水侧换热器采用不锈钢板式换热器或铜质内螺纹套管式换热器，考虑到二者换热效率的区别，要求铜质内螺纹套管式换热器加大体积，以满足使用要求；

（5）空气侧换热器为内螺纹铜管+亲水铝箔形式的翅片式换热器，确保设备高效优质不受腐蚀、盐害；

（6）冷媒过滤器应易清洗，性能稳定；

（7）设备控制系统须设计为微电脑PLC控制，置与控制箱内。能够实现对压机、风机、蓄热循环泵等内部系统部件的程序控制。由于机组工作环境温度在15℃至40℃之间，控制用电脑必须选用工业级控制电脑，且设电控箱的降温措施满足环境温度大于45℃时能正常工作的要求。对热水系统补水电磁阀、回水电磁阀等外围部件的运行控制；能够实时循环显示进水温度、出水温度、环境温度、冷排温度、水箱热水温度、二次回水温度等内容，能够灵活设定各项控制参数并具备掉电记忆功能；

（8）机组运行控制须具备水箱温度控制模式；

（9）自动控制系统具备的基本功能：机组控制系统具有与楼宇控制联网的接口，接收楼宇控制的出水温度设定、启停等指令，按照楼宇控制的指令准确进行启停控制和出水温度控制。设备运行故障自动报警并将报警信号上传至楼宇控制系统，同时还能够将机组运行状态如：出水温度、回水温度等机组参数上传至楼宇控制系统；

（10）设备采用环保冷媒R410A或R417A或R407C；

（11）机组外壳采用1.2mm厚304不锈钢，所有外露或与潮湿空气接触的金属构件有防腐蚀、防盐害措施；

（12）风源热泵机组在标准工况下以及干球温度20度、湿球温度15度、初始水温度15度、终止水温度55度时，COP值不得小于4、2；

（13）机组防触电等级：1类；室外机组控制电箱均按IP67级标准制作；电气元件采用施耐德、ABB、西门子品牌，控制计算机（PLC）采用研华或研祥品牌；

（14）每台热水机应在明显位置设置永久性铭牌，铭牌应符合GB/T13306的规定，铭牌内容应包括：
　　1) 制造厂名称及商标；
　　2) 产品型号和名称；
　　3) 气候类型；
　　4) 主要技术性能参数 [名义制热量、名义产水量、制冷剂代号及其充注量、电源（电压、相数、频率）、保护类别、噪声、额定电压、额定频率、额定电流、输入功率、水侧压力损失、使用侧水压差（对于提供水泵的机组）等]；
　　5) 产品出厂编号；
　　6) 生产日期。
（15）其他标志要求：热水机相关部位上应有标明运行状态的标志「如进、出水口、排污口和制冷剂气阀、液阀等、安全标识（如接地装置、警告标识等）；
（16）、热水机包装箱上应有下列标志：
　　1) 制造单位名称；
　　2）产品型号、名称和商标；
　　3）净质量、毛质量；
　　4）包装外形尺寸；
　　5）执行标准；
　　6）其他标志（或：有关包装、储运图示标志，运输包装收发货标志应分别符合GB/T 6388和GB/T 191的有关规定）。
　 7）应在相应地方（如铭牌、产品说明书等）标注产品执行标准编号；

（17）　热水机在包装前应进行清洁处理，各部件应清洁、干燥；热水机应外套塑料罩或防潮纸并应固定在包装箱内，其包装应符合GB/T 13384的规定。
（18）　产品说明书的内容包括：
　　---主要技术参数，如产品型号和名称、工作原理、适用范围、执行标准、主要技术参数（除铭牌标示的主要技术性能参数外，还应包括最大总功率、最大运行电流等）；
　　---变工况曲线图；
　　---产品的结构示意图、热水系统图、电气原理图及接线图等；
　　---安装说明和要求、使用要求、维修及注意事项。
