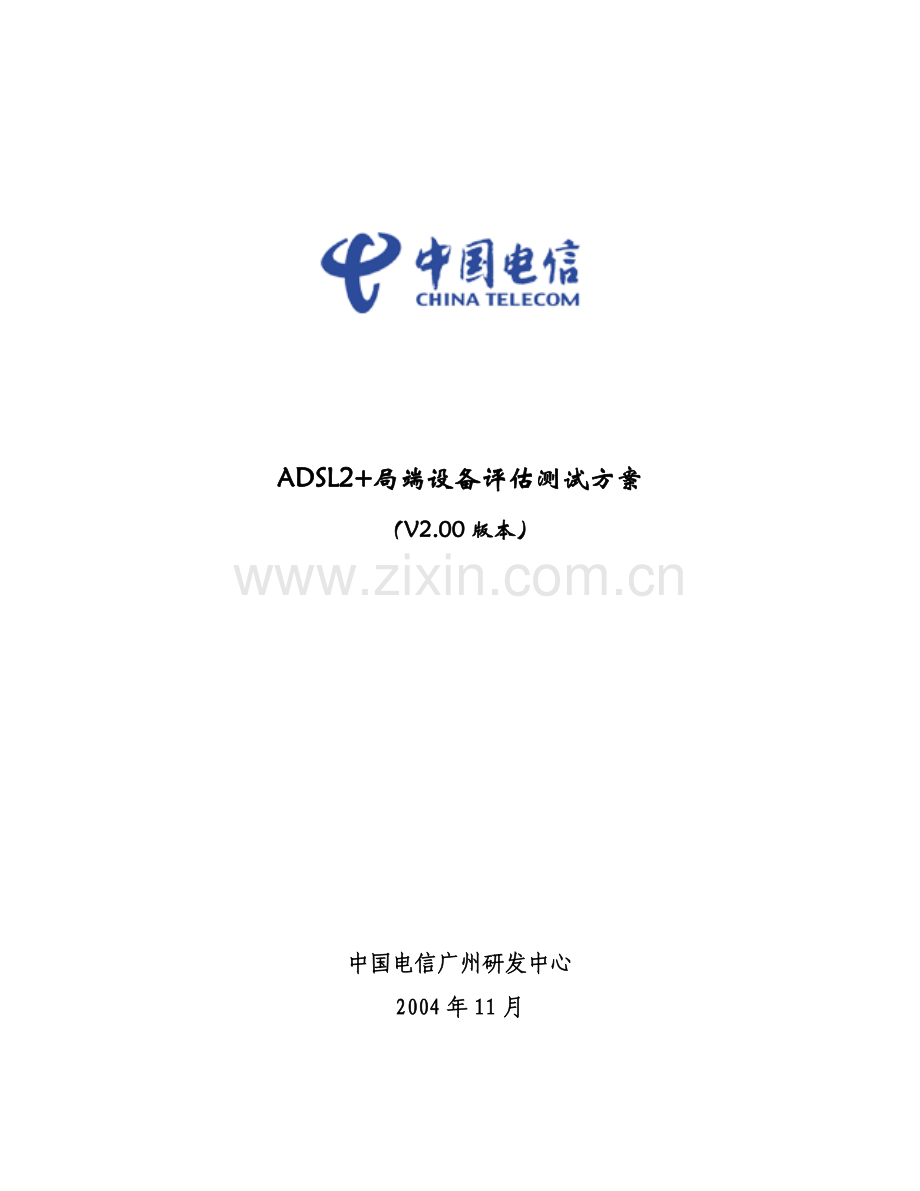

ADSL2+局端设备评估测试方案
（V2.00版本）

中国电信广州研发中心
2004年11月

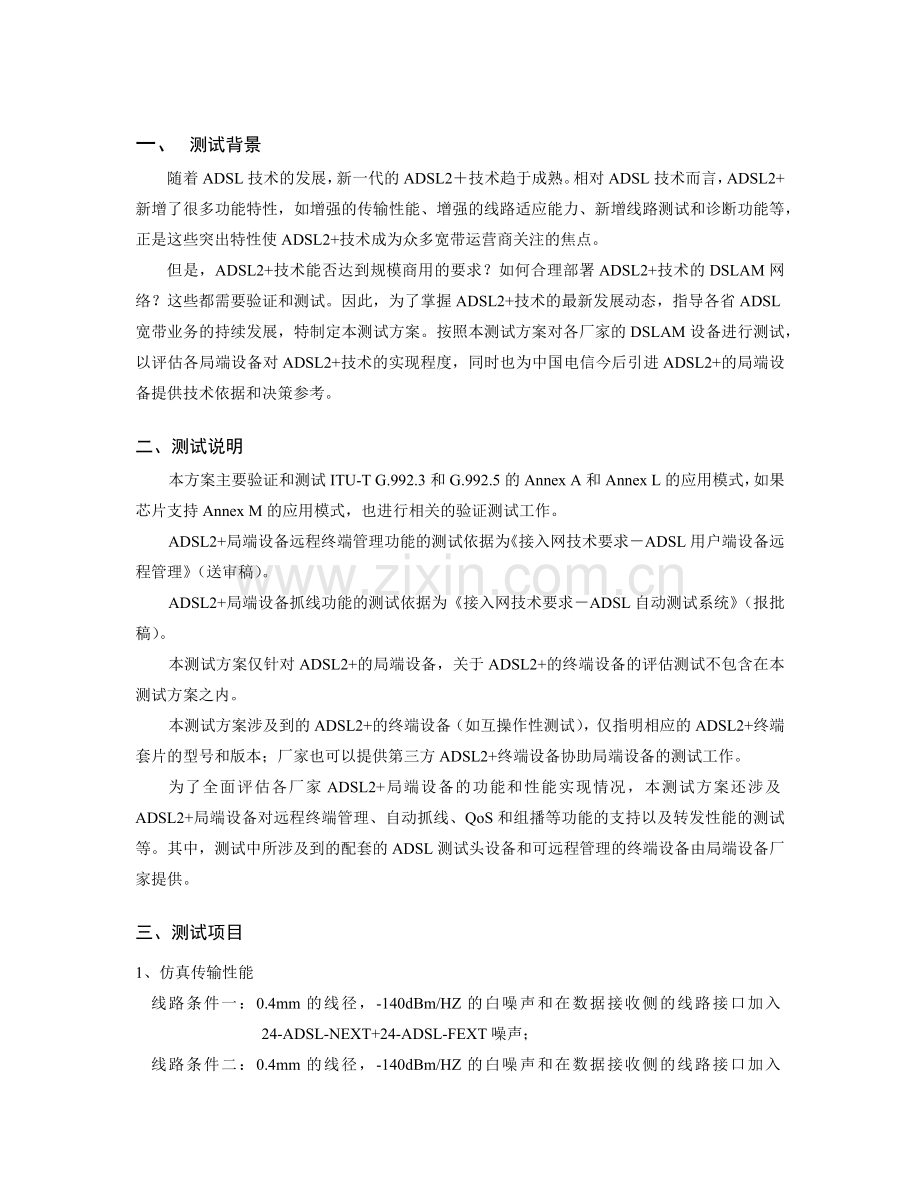

一、 测试背景
随着ADSL技术的发展，新一代的ADSL2＋技术趋于成熟。相对ADSL技术而言，ADSL2+新增了很多功能特性，如增强的传输性能、增强的线路适应能力、新增线路测试和诊断功能等，正是这些突出特性使ADSL2+技术成为众多宽带运营商关注的焦点。
但是，ADSL2+技术能否达到规模商用的要求？如何合理部署ADSL2+技术的DSLAM网络？这些都需要验证和测试。因此，为了掌握ADSL2+技术的最新发展动态，指导各省ADSL宽带业务的持续发展，特制定本测试方案。按照本测试方案对各厂家的DSLAM设备进行测试，以评估各局端设备对ADSL2+技术的实现程度，同时也为中国电信今后引进ADSL2+的局端设备提供技术依据和决策参考。
二、测试说明
本方案主要验证和测试ITU-T G.992.3和G.992.5的Annex A和Annex L的应用模式，如果芯片支持Annex M的应用模式，也进行相关的验证测试工作。
ADSL2+局端设备远程终端管理功能的测试依据为《接入网技术要求－ADSL用户端设备远程管理》（送审稿）。
ADSL2+局端设备抓线功能的测试依据为《接入网技术要求－ADSL自动测试系统》（报批稿）。
本测试方案仅针对ADSL2+的局端设备，关于ADSL2+的终端设备的评估测试不包含在本测试方案之内。
本测试方案涉及到的ADSL2+的终端设备（如互操作性测试），仅指明相应的ADSL2+终端套片的型号和版本；厂家也可以提供第三方ADSL2+终端设备协助局端设备的测试工作。
为了全面评估各厂家ADSL2+局端设备的功能和性能实现情况，本测试方案还涉及ADSL2+局端设备对远程终端管理、自动抓线、QoS和组播等功能的支持以及转发性能的测试等。其中，测试中所涉及到的配套的ADSL测试头设备和可远程管理的终端设备由局端设备厂家提供。
三、测试项目

1、仿真传输性能
线路条件一：0.4mm的线径，-140dBm/HZ的白噪声和在数据接收侧的线路接口加入24-ADSL-NEXT+24-ADSL-FEXT噪声；
线路条件二：0.4mm的线径，-140dBm/HZ的白噪声和在数据接收侧的线路接口加入24-ADSL-NEXT+24-ADSL-FEXT噪声，最后50m处加入0.4mm线径的50m桥接抽头（仅进行第3项测试）；
（1）局端为ADSL2+，用户端为ADSL2+情况下的最大上下行带宽测试，并记录可传输的最远距离；
（2）局端为ADSL2+，用户端为ADSL2+和ADSL情况下的最长传输距离测试；并记录上下行带宽大小；
（3）局端为ADSL2+，用户端为ADSL2+和ADSL情况下的特定距离（500m、1km、2km、3km、4km、5km、6km、7km）条件下的上下行带宽测试；
（4）局端为ADSL2+，用户端为ADSL2+和ADSL情况下的典型传输速率条件下的传输距离测试。

(说明：如果局端为ADSL2+，用户端为ADSL的情况下，其传输性能与普通的ADSL相同，则不进行这种情况的传输性能的测试。)

2、在0.4mm，-140dBm/HZ的白噪声线路条件下，局端ADSL2+对ADSL2和ADSL的兼容性；
（1）终端为ADSL，G.DMT、T1.413、Multimode三种情况下与局端的互通；
（2）终端设置为ADSL2，5公里传输距离条件下的传输速率及频谱情况；
（3）终端设置为ADSL2+，2公里传输距离条件下的传输速率及频谱情况。

3、ADSL2+业务测试；包括2和5公里传输距离的快速信道和交织信道两种模式下的FTP下载、视频点播业务。

4、ADSL2+新特性测试：
1bit调制
单端和双端线路测试功能
功率管理特性测试
在线重配置特性
支持以4Kbps步长为粒度建立连接
子通道（Tone）禁止
快速启动功能（如果支持，测试）
多延迟通道特性（如果支持，测试）
多线对绑定特性 （如果支持，测试）

5、ADSL2+网管功能测试；
6、ADSL2+对READSL2模式（Annex L）的支持：0.4mm，-140dBm/Hz的白噪声线路条件下，测试在1公里、2公里、3公里、4公里、5公里、6公里和最长传输距离条件下的传输速率及频谱情况。

7、ADSL2+的Annex L模式与ADSL混合传输情况下的性能测试；

8、在0.4mm，-140dBm/Hz的白噪声线路条件（500m、2km、5km）下，ADSL2+局端与第三方ADSL2+终端在Annex A和Annex L模式下的互通性；分别记录传输速率及频谱情况。

9、ADSL2+局端设备对远程终端管理的支持：终端为ADSL和ADSL2+的两种情况。

（说明：如果ADSL2+套片支持Annex M模式，则进行第10项和11项的测试）
10、ADSL2+局端设备对Annex M（兼容POTS业务的上行带宽扩展）模式的支持：0.4mm，-140dBm/Hz的白噪声线路条件下，测试在1公里、2公里、3公里、4公里、5公里、6公里和最长传输距离条件下的传输速率及频谱情况。

11、ADSL2+的Annex M模式与ADSL混合传输情况下的性能测试。

12、ADSL2+局端设备的自动抓线功能：测试ADSL2+局端设备对ADSL自动测试系统的支持
能力。
（说明：对于ADSL2+的IP-DSLAM设备，应进行第13、14、15和16项的测试）
13、ATM内核的IP-DSLAM设备以太网上联接口与ATM接口之间的SAR转发效率。

14、以太内核的IP-DSLAM设备的ADSL2+用户单板至以太总线之间的转发带宽。

15、IP-DSLAM对组播功能的支持能力。

16、IP-DSLAM对QoS功能的支持能力。

四、设备配置要求

为了对比各被测设备的性能指标，要求参与测试的局端设备和用户端设备按照以下的要求对设备进行配置：
1、 如无特殊说明，ADSL2+为Annex A的工作模式；
2、 测试过程在自适应速率模式下进行；
3、 采用FDM频段划分方式；
4、 允许使用格形编码；
5、 上下行的目标噪声裕量设置为6dB；
6、 采用单时延和单承载工作方式；
7、 如果没有说明的，采用快速通道模式，标称的单向净荷最大时延应不大于4ms。

五、测试环境组网及仪表

测试的基本环境如下：

图1：测试基本环境
使用的主要仪表：
ADSL2+线路仿真仪DLS410A、流量分析仪SmartBits 2000、噪声发生器（可以包含在线路仿真仪内），频谱分析仪
使用的主要设备：
主流芯片的普通ADSL CPE、主流芯片的ADSL2+ CPE、ADSL2+局端设备、ADSL测试头设备及视频服务器等。

六、环路噪声条件说明

测试过程中，在线路上加-140dBm/Hz的白噪声作为测试过程中的本底噪声，另外根据具体测试项目的实际情况在数据接收侧的线路接口加入24-ADSL-NEXT+24-ADSL-FEXT的串扰噪声。

七、测试步骤

1、 仿真传输性能测试：
线路条件为：0.4mm的线径、-140dBm/Hz的白噪声
24-ADSL-NEXT+24-ADSL-FEXT串扰噪声
测试编号： 1
测试日期：
项 目：最大带宽测试
预置条件：
局端ADSL2+，用户端ADSL2+ CPE，测试连接示意图如下所示：

图2：仿真传输性能测试环境
测试过程：
（1） 按图2搭建测试环境；
（2） 将ADSL2+线路下行设置为最大激活速率；
（3） 调整线路仿真仪的仿真距离，直到以最大下行速率刚好能够激活为止；
（4） 通过仪表测试线路的下行带宽吞吐量；
（5） 将ADSL2+线路上行设置为最大激活速率，重复（3）和（4）。
测试结果与结论：
最大下行速率（Kbps） 传输距离（m） 最大上行速率（kbps） 传输距离（m）

测试编号： 2
测试日期：
项 目：最长传输距离测试
预置条件：
局端ADSL2+，用户端为ADSL2+和ADSL两种情况，测试连接示意图见图2。
测试过程：
（1） 用户端设备为ADSL2+的CPE；
（2） 通过仿真线路仪设置线路长度；
（3） 通过调整线路仿真仪的环路距离，直到线路刚好能够激活，记录此时的传输距离；
（4） 通过SmartBits测试此时的上下行传输速率；
（5） 将用户端设备替换为普通的ADSL CPE，重复上述过程。

测试结果与结论：
CPE类型 最远传输距离（m） 上下行传输速率（kbps）
（1）ADSL2+的CPE
（2）ADSL的CPE

测试编号：3
测试日期：
项 目：特定距离条件下的传输速率测试
预置条件：
局端ADSL2+，用户端为ADSL2+和ADSL两种情况，测试连接示意图见图2。

测试过程：
（1）终端为ADSL2+的CPE，通过仿真线路仪设置线路长度为500m；
（2）通过配置将线路激活，查看激活速率；
（3）通过SMARTBITS按照线路同步速率测试此环路的上下行带宽吞吐量；
（4）通过线路仿真仪改变环路距离，重复以上步骤，得到其它各特定距离条件（1km、2km、3km、4km、5km、6km、7km）下的传输速率。
（5）终端替换为ADSL的CPE，重复上述过程。

测试结果与结论：
距离： 用户端为ADSL2+的CPE 用户端为ADSL的CPE
上下行传输速率 上下行传输速率
500m
1km
2km
3km
4km
5km
6km
7km

测试编号：4
测试日期：
项 目：特定传输速率条件下的传输距离测试；
预置条件：
局端ADSL2+，用户端为ADSL2+和ADSL两种情况，测试连接示意图见图2。
测试过程：
（1）用户端为ADSL2+的CPE，设置线路上下行速率为512/512Kbps；
（2）通过线路仿真仪设置一定的距离，并观察线路能否正常激活；
（3）如果不能激活，减少环路距离，直到找到在当前速率能正常激活的最远传输距离；
（4）改变上下行速率设置（512Kbps/1Mbps、512Kbps/2Mbps、512Kbps/4Mbps、1M/4Mbps、1M/8Mbps），
重复以上过程；
（5）将用户端替换为ADSL的CPE，重复上述过程。
测试结果与结论：
上下行速率设置 ADSL2+的CPE ADSL的CPE
最大传输距离 最大传输距离

512/512Kbps

512K/1Mbps

512K/2Mbps

512K/4Mbps

1M/4Mbps

1M/8Mbps

线路条件：0.4mm的线径
-140dBm/Hz的白噪声
24-ADSL-NEXT+24-ADSL-FEXT串扰噪声
最后50m处加入0.4mm线径的50m桥接抽头
测试编号：5
测试日期：
项 目：特定距离条件下的传输速率测试
预置条件：
局端ADSL2+，用户端为ADSL2+和ADSL两种情况，测试连接示意图见图2。

测试过程：
（1）终端为ADSL2+的CPE，通过仿真线路仪设置线路长度为500m；
（2）通过配置将局端端口激活，查看激活速率；
（3）通过SMARTBITS按照线路同步速率测试此环路的传输速率，3分钟内若出现丢包，则降低发包速率，直到测出此环路条件下的最大传输速率；
（4）通过线路仿真仪改变环路距离，重复以上步骤，得到其它各特定距离条件（1km、2km、3km、4km、5km、6km、7km）下的传输速率。
（5）终端替换为ADSL的CPE，重复上述过程。

测试结果与结论：
距离： 用户端为ADSL2+的CPE 用户端为ADSL的CPE
上下行传输速率 上下行传输速率
500m
1km
2km
3km
4km
5km
6km
7km

2、ADSL2+局端设备对ADSL和ADSL2的兼容性
测试编号：6
测试日期：
项 目：ADSL2+局端设备对ADSL和ADSL2的兼容性
预置条件：
在0.4mm，-140dBm/HZ的白噪声线路条件下，局端为ADSL2+，用户端为ADSL和ADSL2两种情况。测试连接示意图见图2。

测试过程：
（1）用户端为ADSL2+的CPE，设置仿真线路长度为500m,观察线路传输速率和频谱利用情况；
（2）用户端为ADSL2+的CPE，设置仿真线路长度为5km,观察线路传输速率和频谱利用情况；
（3）用户端为ADSL的CPE，设置仿真线路长度为3km,并设置ADSL用户端的各种工作模式（G.DMT、
T1.413、Multimode），观察线路激活和频谱利用情况。

测试结果与结论：

3、ADSL2+业务测试
测试编号： 7
测试日期：
项 目： ADSL2＋业务测试
预置条件：
1、测试连接示意图如下所示：

图3 ADSL2＋业务测试示意图
测试过程：
1、局端和用户端均为ADSL2+，正确连接系统；
2、分别进行以下环路情况的业务测试：
2公里、快速信道；
2公里、交织信道；
5公里、快速信道；
5公里、交织信道。
3、进行FTP下载和点播视频业务，观察FTP下载和视频业务效果。
测试结果与结论：

4、ADSL2+新特性测试
测试编号：8
测试日期：
项 目：ADSL2+新特性测试
预置条件：
单端测试环境：

图4：单端测试环境

双端测试及其他新功能测试环境同图2。

测试过程：
（1）按照连接图通过网管或观察的方法对ADSL2+的新功能特性进行测试；

测试结果与结论：
可支持的功能特性如下：

说明：如果是线路测试功能，应记录可测试的线路参数；如果是在线重配置功能，应记录所支持的种类（BS/DRR/SRA）。

5、ADSL2+网管功能测试
测试编号：9
测试日期：
项 目： ADSL2+网管功能测试
预置条件：
1、测试连接示意图如下所示：

图6 ADSL2+网管测试示意图
2、用户已登录且具有该设备的管理权限

测试过程：
1、 通过网管对ADSL2+进行各种操作；

预期结果：实现ADSL2+的各种配置和操作，能正确区分ADSL和ADSL2+用户板。
测试结果及结论：
网管系统可提供的主要操作功能如下：

6、ADSL2+对READSL2（Annex L）模式的支持
测试编号：10
测试日期：
项 目：Annex L模式传输性能测试

预置条件：
0.4mm的线径，-140dBm/Hz的白噪声，测试连接示意如图2所示。

测试过程：
（1）将ADSL2+局端设备设置成Annex L的工作模式，并将相应的终端设备与之连接；
（2）将仿真线路分别设置成1公里、2公里、3公里、4公里、5公里、6公里和最长传输距离，测试在不同环路条件下的上下行传输速率及频谱利用情况。

测试结果与结论：
传输距离 上下行传输速率 频谱利用情况
1公里
2公里
3公里
4公里
5公里
6公里
最长传输距离

7、ADSL2+的Annex L模式与ADSL混合传输情况下的性能
测试编号：10
测试日期：
项 目：Annex L模式与ADSL混合传输情况下的性能测试

预置条件：
0.4mm的线径，-140dBm/Hz的白噪声，24-ADSL-NEXT+24-ADSL-FEXT串扰噪声；测试连
接示意如图2所示。

测试过程：
（1）将ADSL2+局端设备设置成Annex L的工作模式，并将相应的终端设备与之连接；
（2）将仿真线路分别设置成1公里、2公里、3公里、4公里、5公里、6公里和最长传输距离，测试在不同环路条件下的上下行传输速率及频谱利用情况。

测试结果与结论：
传输距离 (Annex L模式)上下行传输速率 频谱利用情况
1公里
2公里
3公里
4公里
5公里
6公里
最长传输距离

8、ADSL2+局端与第三方ADSL2＋终端的互通性
测试编号：11
测试日期：
项 目：ADSL2+局端与第三方ADSL2+终端的互通性
预置条件：
局端ADSL2+，用户端为不同套片的ADSL2+，均为Annex A工作模式，测试连接示意图见图2。
测试过程：
（1）终端为第三方的ADSL2+ CPE，通过仿真线路仪设置线路长度为500m；
（2）通过配置将局端端口激活，查看激活速率；
（3）通过SMARTBITS按照线路同步速率测试此环路的传输速率，3分钟内若出现丢包，则降低发包速率，直到测出此环路条件下的最大传输速率；
（4）通过线路仿真仪改变环路距离（2km、5km、最长传输距离），重复以上步骤，得到相应的传输速率。
（5）终端替换为其他第三方的ADSL2+ CPE，重复上述过程。

测试结果与结论：
距离： 第三方的ADSL2+ CPE 第三方的ADSL2+ CPE
套片型号： 版本号： 套片型号： 版本号：
上下行传输速率 上下行传输速率
500m
2km
5km
最长传输距离

测试编号：12
测试日期：
项 目：ADSL2+局端与第三方ADSL2+终端的互通性
预置条件：
局端ADSL2+，用户端为不同套片的第三方ADSL2+，均为Annex L工作模式，测试连接示意图见图2。

测试过程：
（1）终端为第三方ADSL2+的CPE，通过仿真线路仪设置线路长度为500m；
（2）通过配置将局端端口激活，查看激活速率；
（3）通过SMARTBITS按照线路同步速率测试此环路的传输速率，3分钟内若出现丢包，则降低发包速率，直到测出此环路条件下的最大传输速率；
（4）通过线路仿真仪改变环路距离（2km、5km、最长传输距离），重复以上步骤，得到相应的传输速率。
（5）终端替换为其他第三方的ADSL2+的CPE，重复上述过程。

测试结果与结论：
距离： 第三方的ADSL2+ CPE 第三方的ADSL2+ CPE
套片型号： 版本号： 套片型号： 版本号：
上下行传输速率 上下行传输速率
500m
2km
5km
最长传输距离

9、ADSL2+局端设备对远程终端管理的支持
测试编号： 13
测试日期：
项 目：ADSL2+局端设备对远程终端管理的支持
预置条件：
测试连接示意图如下所示：

图7：远程终端管理的测试配置图

测试过程：
（1）局端为ADSL2+，终端为ADSL的CPE，激活线路，通过用户端设备管理模块（RTU-MS）实现对ADSL用户端设备的远程管理功能；
（2）局端为ADSL2+，终端为ADSL2+的CPE，激活线路，通过用户端设备管理模块（RTU-MS）实现对ADSL用户端设备的远程管理功能。

测试结果与结论：
能实现的终端管理功能如下：

（如果芯片支持，进行第10和11项的测试）
10、ADSL2+对Annex M模式的支持
测试编号：14
测试日期：
项 目：ADSL2+的Annex M模式传输性能测试

预置条件：
0.4mm的线径，-140dBm/Hz的白噪声，测试连接示意如图2所示。

测试过程：
（1）将ADSL2+局端设备设置成Annex M的工作模式，并将相应的终端设备与之连接；
（2）将仿真线路分别设置成1公里、2公里、3公里、4公里、5公里、6公里和最长传输距离，测试在不同环路条件下的上下行传输速率及频谱利用情况。

测试结果与结论：
传输距离 上下行传输速率 频谱利用情况
1公里
2公里
3公里
4公里
5公里
6公里
最长传输距离

11、ADSL2+的Annex M模式与ADSL混合传输情况下的性能
测试编号：15
测试日期：
项 目：ADSL2+的Annex M模式与ADSL混合传输情况下的性能测试

预置条件：
0.4mm的线径，-140dBm/Hz的白噪声，24-ADSL-NEXT+24-ADSL-FEXT串扰噪声；测试连
接示意如图2所示。

测试过程：
（1）将ADSL2+局端设备设置成Annex M的工作模式，并将相应的终端设备与之连接；
（2）将仿真线路分别设置成1公里、2公里、3公里、4公里、5公里、6公里和最长传输距离，测试在不同环路条件下的上下行传输速率及频谱利用情况。

测试结果与结论：
传输距离 (Annex L)上下行传输速率 频谱利用情况
1公里
2公里
3公里
4公里
5公里
6公里
最长传输距离

12、ADSL2+局端设备自动抓线测试
测试编号： 16
测试日期：
项 目： ADSL2+局端设备自动抓线测试
测试控
制终端
网管
HUB
预置条件：

有源
分离器

DSLAM

测试头
设备

CPE

测试配置图

测试过程：
（1）分别通过DSLAM主机、网管和测试系统下发抓内线、抓外线、放线命令；
（2）检查外测总线、内测总线上连接设备的激活状态；
（3）进行相关的线路测试工作，验证是否抓线结果是否正确。

测试结果与结论：

（说明：对于ADSL2+的IP-DSLAM设备，应进行第13、14、15和16项的测试）
13、ATM内核的ADSL2+的IP-DSLAM设备的SAR转发效率
测试编号：17
测试日期：
项 目：ATM内核的ADSL2+的IP-DSLAM设备以太网上联接口与ATM接口之间的SAR转发效率测试

预置条件：
ATM内核的IP-DSLAM设备应同时提供以太网和ATM上联接口，测试配置图如下：

ATM接口
以太网接口

DSLAM

SmartBits

测试过程：
（1）按照连接图做好相应的测试配置；
（2）通过仪表从以太网口转发数据包至ATM接口，并测试此时的转发吞吐量。

测试结果与结论：

14、以太内核的IP-DSLAM用户单板至以太总线之间的转发带宽
测试编号：18
测试日期：
项 目：以太内核的IP-DSLAM用户单板至以太总线之间的转发带宽

预置条件：
以太内核的IP-DSLAM设备应提供足够的ADSL2+的CPE，测试配置图如下：
CPE1

上联接口
用户单板

DSLAM

SmartBits

CPEn

测试过程：
（1）按照连接图做好相应的测试配置；
（2）通过仪表从上联以太网口转发数据包至多个ADSL2+的CPE，每路ADSL2+的转发速率为其线路所能承受的吞吐量；
（3）观察每路ADSL2+的转发情况，是否产生丢包。如果丢包，减小转发速率，直到不丢包为止。此时各路转发速率的总和就是用户单板至以太总线之间的转发带宽。

测试结果与结论：

15、IP-DSLAM的组播功能测试
测试编号：19
测试日期：
项 目：IP-DSLAM的组播测试

预置条件：
组播测试组网示意图如下：
PC1
CPE1

视频组
播源
上联接口
用户单板

DSLAM

PC2
CPE2

测试过程：
（1）按照连接图做好相应的测试配置；
（2）通过PC机上的组播客户端软件进行组播业务测试；
（3）观察DSLAM设备是否能够实现IGMP组播功能（包括IGMP Snooping/Proxy、用户组播权限控
制等）。

测试结果与结论：

16、IP-DSLAM的QoS测试
测试编号：20
测试日期：
项 目：IP-DSLAM的带宽控制
SmartBits

预置条件：

CPE1

上联接口
用户单板

DSLAM

CPE2

测试过程：
（1）按照连接图做好相应的测试配置，其线路速率应大于相应的端口速率；
（2）通过仪表由上联口向CPE接口发送超过端口速率的数据流量；
（3）观察CPE所接收到的数据流量是否小于上联接口所发送的数据流量。

测试结果与结论：

测试编号：21
测试日期：
项 目：IP-DSLAM的优先级和带宽保证
SmartBits

预置条件：

CPE1

上联接口
用户单板

DSLAM

CPE2

测试过程：
（1）按照连接图做好相应的测试配置；
（2）将不同的用户端口设置成不同的优先级，并设置相应的带宽保证策略；
（3）通过仪表由上联口向不同的CPE发送超过端口速率的均匀数据流量；
（4）观察不同的CPE所接收到的数据流量情况。

测试结果与结论：
