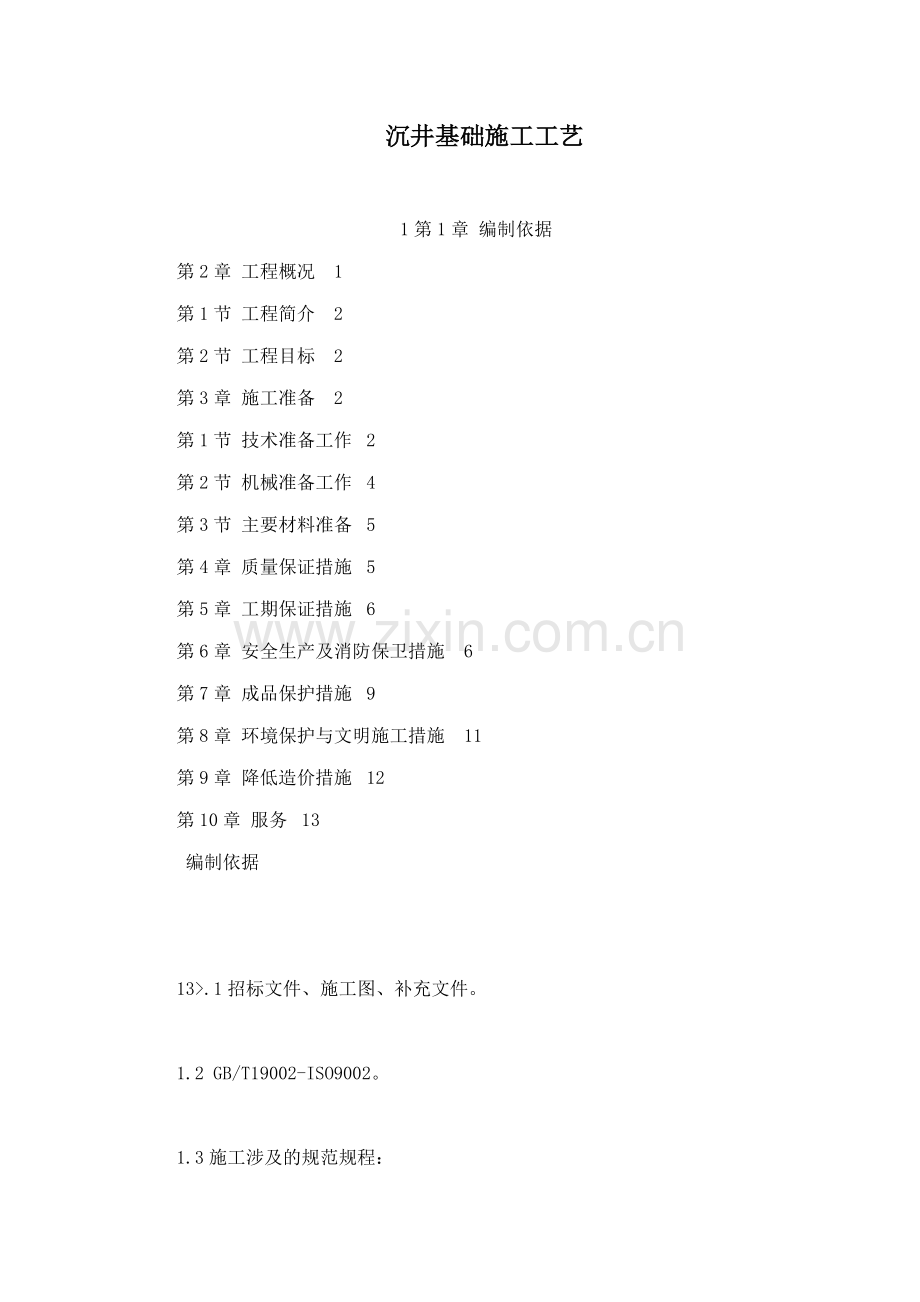

沉井基础施工工艺.docx

沉井基础施工工艺1第1章 编制依据第2章 工程概况1第1节 工程简介2第2节 工程目标2第3章 施工准备2第1节 技术准备工作2第2节 机械准备工作4第3节 主要材料准备5第4章 质量保证措施5第5章 工期保证措施6第6章 安全生产及消防保卫措施6第7章 成品保护措施9第8章 环境保护与文明施工措施11第9章 降低造价措施12第10章 服务13 编制依据13.1招标文件、施工图、补充文件。1.2 GB/T19002-ISO9002。1.3施工涉及的规范规程：1.3.1北京市建筑安装工程施工技术资料管理规定；1.3.2建筑安装工程质量检验评定标准；1.3.3建筑设备施工安装通用图集（91SB1、2、3、6）；1.3.4采暖与卫生工程施工及验收规范（GBJ242-82）；1.3.5北京市建筑工程暖卫设备安装质量若干规定；1.3.6建筑安装分项工程施工工艺规程（第三分册）（DBJ01-26-96）；1.3.7通风与空调工程施工及验收规范(GB50243-97)；1.3.8压缩机、风机、泵安装工程及验收规范（JBJ29-96）；1.3.9 建筑物防雷设施安装 ( 99D562 )1.3.10建筑电气通用图集；1.3.11北京市建筑工程电气设备安装质量若干规定；1.3.12建筑安装分项工程施工工艺规程（第四分册）（DBJ01-26-96）；1.3.13电气装置安装工程施工及验收规范。工程概况工程简介本工程为某科技园一期及北京某公司研发生产基地一期工程,建筑面积11511m2。给排水工程包括给水系统、排水系统、消火栓系统、自动喷水系统、采暖系统。空调工程一部分采用风机盘管加新风系统，一部分采用全空气系统。电气工程包括照明、动力、防雷接地、消防控制、有线电视系统、综合布线系统（不包括穿线）。工程目标2.2.1工程质量目标按照建设单位质量要求，质量目标为长城杯工程，建立健全质量保证体系、制定质量保证措施，确保达到质量目标。2.2.2工程工期目标本工程定额工期为170天。计划开工日期：2001年10月20日。施工准备技术准备工作3.1.1工程施工图是施工的主要依据，平面图上表明了管道部件及附属机构在建筑物内的平面坐标，剖面图表示了其安装标高尺寸，施工时两者应互相对照，施工图的设计说明包含了工程性质、规模、服务对象和系统的工作原理、系统的设计参数、系统的划分和组成、施工质量和特殊施工方法，因此施工前应认真熟悉工程施工图，并对以上问题作到心中有数。3.1.2施工前参加由设计单位、建设单位、监理单位、施工单位联合组织的图纸会审，从施工操作的可行性、方便性、安全性提出意见和建议，并接受设计单位技术交底、办理图纸会审手续。由施工技术人员根据设计图纸、施工方案、施工验收规范、质量评定标准向上岗人员进行安装技术交底和安全技术交底并办理有关手续。3.1.3技术资料应按设计要求选用国标、院标、图集和其他技术资料，同时对于设备及配件的生产厂家“产品说明书”中的型号规格、尺寸进行核对。3.1.4参考各专业安装施工图，观察电气施工、给排水及通风施工、消防施工中的管道走向，坐标位置之间的交叉配合等是否有冲突，应综合校核，在各类管道密集处应绘出管线平面综合布线图。 3.1.5依据ISO9002质量管理和质量保证标准编制工程项目质量计划，确定关键工序、特殊工序并编制作业指导书。3.1.6收集已建工程质量通病信息，明确施工重点与难点，设置质量管理点，制定相应质量保证措施和质量预防措施。3.1.7对施工中需要的计量、测量器具提前做好准备。3.1.8绘制加工草图，风管部分应根据设计图纸和现场测 量结果进行修正绘制加工草图，绘制时注意法兰加固框、阀门或风口等与支吊、托架位置冲突，草图上应标明以下内容：3.1.8.1风管规格和加工数量，并应编号；3.1.8.2风管部件的规格和加工数量，并应编号；3.1.8.3支、吊、托架的规格、数量和安装位置。机械准备工作本工程因为施工周期较短，所以相应地在工具的选择上要本着“多而全”的原则借以保证施工任务的顺利完成。具体的施工机具配备如下表。序号设备名称单位数量1电焊机台62套丝机台53台钻台44电钻台85电锤把96气焊套 47砂轮锯台48液压开孔器套39顶弯机套310摇表只311液压压线钳把5主要材料准备根据项目部的施工进度计划分期、分批组织各种材料进场。质量保证措施5.1施工前应认真熟悉图纸，按照设计图纸、洽商、规范、图册，结合本方案要求明确做法；5.2要与土建专业密切配合，凡需剔凿的应在土建装修前做完，剔洞尺寸及需断筋处应严格执行有关规定，须办理手续的应及时办理；5.3每个分项工程施工前，工长应组织班组人员根据图纸及本方案有关要求，结合现场实际情况进行技术交底，不能盲目施工；5.4各项技术资料应及时办理，手续齐全，严格执行有关规定，以保证竣工时按时上报；5.5坚持按图施工，认真按工艺要求操作，对同类项目施工应做样板间、样板项，经检验合格后再大面积施工；5.6一定要贯彻操作者对质量全面负责的方针，施工班组认真执行自检、互检，使工程质量牢固的建立在班组的基础上；5.7质检人员要坚持质量评定标准。不姑息迁就，一定要把问题消灭在萌芽状态中，配合全体施工人员、管理人员确保工程质量；5.8管路安装时，应考虑避开其他专业的管道，以防各专业相互交叉打架；5.9施工班组对各种设备、管道的甩口、座标、标高要随时进行复查，凡超出偏差的应及时修复；对所有管道的设备甩口及敞口处都必须做到及时加堵、堵严；5.10工长在编制分项工程技术交底时，要明确主要材料设备的选用；5.11材料、设备的加工订货要严把质量关，每批订货应有书面技术质量交底；大批量的订货应按样品或样板进行生产；对进场的设备、材料、器具配件、加工产品等要及时进行检查验收，并收集产品合格证，达不到质量标准的应提出更换，否则不得安装；5.12班组使用的各种机具分别按规定按期保养，达到机具的完好率和利用率的要求。5.13为防止因管材质量、施工操作质量及其他工种施工造成管路堵塞，配管工程应采取以下管路防堵预防措施：5.13.1检查管材质量，应管径标准、壁厚均匀、无劈裂、无棱刺、无砂眼、不凹扁，小口径管子可使用吹气法检查管子是否畅通，不合格管材严禁使用； 5.13.2钢管煨弯焊缝应在侧面，凹扁度不大于管外径的1/10；宜煨活弯，不得煨死弯，弯曲半径不小于管外径的6倍；暗配管管路不得外露，水泥沙浆保护层不应小于15mm；5.13.3敷设管路应避开设备基础，避开水管、风道等的预留孔、洞； 5.13.4配管完毕后应认真核对图纸，并检查有无焊穿管壁、套管焊接不严密等现象，确认无误后封堵管口、箱盒；管口可使用塑料管堵或木塞封堵，然后用废苯板或锯末等将盒口堵严，箱口用油毡或铁板、三合板等封严；不进入箱盒、向上的大口径的管口可用薄钢板点焊封口； 5.13.5打混凝土时安排人员看护，发现问题及时修复； 5.13.6现浇混凝土结构中的管路，拆摸后应立即清理箱盒，并用铅丝带布扫管，及时处理堵塞的管路；杜绝穿线时发现堵管而造成集中、大面积的剔凿。工期保证措施6.1施工管理人员及班组要提前进入施工现场并熟悉图纸及施工工艺作法。6.2施工过程中所需的材料、设备及各种机具要按施工进度有计划的组织进场。6.3各分项工程应做到随做随检查，发现问题及时修改，避免大面积返工耽误工期。6.4严格按进度计划施工。安全生产及消防保卫措施7.1认真贯彻“安全第一，预防为主”的方针，明确安全生产、消防安全责任制。7.2进入施工现场，必须遵守施工现场安全管理制度，要戴安全帽，严禁吸烟；7.3每日施工前，组长或施工负责员要根据当天的施工特点做口头安全和消防交底，并填写“班前安全讲话记录”；施工中要精神集中，不嘻戏打闹，每项工作均应遵守相关的安全操作规程，违者应予停工；7.4施工现场内要注意各种危险信号及标志； 7.5电焊、气焊施焊应注意的事项：7.5.1电焊、气焊施焊必须取得现场用火许可证，并持有劳动局颁发的特种作业操作证，消防局颁发的特殊工种考核合格证；7.5.2施焊前应清理用火范围的易燃易爆物品，携带消防水桶并设专人看火；7.5.3在隐蔽部位(如顶棚、夹层内等)使用电气焊时，工长必须向焊工进行书面交底，施焊完毕施工人员要请消防人员详细检查确无隐患后方可离去；7.5.4电焊机设置的地点应防潮、防雨、防砸，焊机、把线移位或焊机移动时均需拉闸断电，每台电焊机必须装触电保护器；7.5.5电焊机一、二次接线端子应有可靠的防护罩，焊把线与焊机和焊把连接应紧密牢固，焊把线应双线到施焊部位且中间无接头、无破损、绝缘良好；7.5.6焊把不准与气焊的氧气、乙炔皮管放在一起，不能把焊把线盘在焊机或焊件上；7.5.7气焊设备的安全附件应齐全有效，氧气、乙炔皮管完好无损，放置气瓶罐的位置和距离应符合安全要求；7.5.8在焊接新型、易燃物件时，必须按操作规程和有关防火要求操作，以确保安全施工；7.5.9成立义务消防队并设专人负责。7.5.10冬季焊接最好在上午进行，以防不测。7.6高凳使用前应先检查其有无缺损并系好防滑绳，禁止二人同在一高凳上作业，禁止站在最高一层踏步上工作；7.7没经过验收并交付使用的架子不准上人，交付使用的架子不得随意拆改，进入吊顶内工作上龙骨时，应在主龙骨上架跳板，且跳板两头要系牢；7.8使用套管机、砂轮、无齿锯、电锤、电钻等电动工具必须绝缘良好，配电箱金属外壳、二层板、机具外壳应可靠接零或接地，并采用漏电保护装置，进口电动工具、未曾使用过的新型电动工具均应熟悉使用说明书后方可操作，各类电动工具应按期检测，及时保养，使用电动旋转工具不得戴手套；7.9砂轮必须装设不小于180的防护罩和牢固的工作托架，严禁使用不圆、有裂纹和磨损剩余部分小于25mm的砂轮；7.10局部照明灯、行灯、标志灯的电压不应超过36，在特别潮湿的场所及金属容器内工作的照明电压不得超过12；7.11手扳弯管器使用要先检查其头、杆是否牢固可靠；在楼板、平台上操作要背向楼心，以防脱断伤人；7.12搬运料具、设备要求先勘察路面，排除路障，集体搬运要统一指挥，前后呼应，动作一致，车运料设备要绑扎牢固，垂直搬运不得超过吊车负载；7.13使用电炉子要有批准手续，电炉子最好采用封闭式或半封闭式，且外壳要接零或接地，电炉子要安放在石板、砖等不燃材料基座上，其周围要有隔热防火的措施，使用中取放物品要先拉闸，使用完毕及时断电，待炉子冷却后收好；7.14工长要根据施工建筑的特点、施工的对象、班组人员的状态等情况，按分项工程有针对性地做好安全和消防工作的书面交底，并协助施工班组落实具体的安全消防技术措施。7.15送电调试工作要遵守供电局“北京地区电气安全工作规程”；送电调试前，应在有关设备（各电气箱柜、电动机等）的明显位置挂好“已送电，危险！”的警告牌；调试工作应指定专人负责，统一指挥；调试过程中发生故障要停电处理并在断开的开关把上悬挂“禁止合闸，有人工作！”的标示牌，并设专人看闸，处理故障要先验电后操作；供电用的临时电源线应采用橡塑电缆，上班时接好，下班时拆除。7.16冬、夏季节施工，必须认真执行水电分公司颁发的“冬、雨季施工措施”，并由项目部编制具有针对性的季节施工措施交底，组织实施。成品保护措施 8.1工长应对该工程的成品保护工作全面负责，负有直接责任，应结合工程具体情况向有关施工人员做好成品保护交底；8.2工人班组操作过程中对各种成品、半成品的保护负责，操作时，必须严格执行国家规范、规程、规定及企业工艺标准中有关成品保护的规定；8.3水管、部件及各种设备应在平整、无积水的场地上码放整齐，下部设有垫托，并有防雨措施；8.4水管、部件及各种设备在装卸、运输和安装过程中轻拿轻放，以防损坏成品；尤其是r给水管应按不同压力等级、规格分别平直堆放，堆放场地应在室内并远离热源，堆放高度不超过1.5m。 8.5设备系统接口前应认真检查设备内是否有异物，确定无异物后，方可连接，安装就绪后，未正式移交使用单位的情况下，应有专人保护，防止损坏，丢失零部件。8.6保温材料应根据施工进度情况，按施工情况分批运至现场，现场存放应遮蔽，并与地面架空，特别是吸水性强的材料应做好放水措施，合理用料尽量节约材料，收工时未用的材料，应及时整理或堆放在不影响施工的地方，防止丢失或损失。8.7保温施工时应遵循合理的施工顺序，确保施工完的保温层不被破坏，与其他工种交叉作业时，注意共同保护好成品。8.8要严格按图、按工艺标准施工，施工中要密切配合相关专业进度，不颠倒工序，不得损坏结构；8.9设备安装阶段采取挂牌制，任务落实到个人，防止脏物污染和砸碰损坏，结合现场情况制定保护措施；8.10要贯彻生产者对成品负责的原则和精神，要关心和爱护自己与他人的劳动成果，发现问题要及时处理；8.11搬运、贮存、安装均应轻拿轻放，妥善保管，精心施工，以避免造成损坏或丢失；8.12施工中，要随时提请其他工种施工、管理人员配合保护好本专业成品，要做好交工验收前后防损、防盗的措施；8.13要加强思想教育，使职工牢固坚定爱护成品的意识，建立和执行奖罚制度，尤其对造成严重损失的责任者要给予适当的惩罚；8.14保护建筑内各个工种的施工成品人人有责；全体施工及管理人员在提高成品保护意识、养成文明施工习惯的同时，要坚决与盗窃、破坏施工成品的现象作斗争。环境保护与文明施工措施 9.1加强环保意识，普及环保知识，教育施工人员施工过程中避免对环境的破坏。9.2注意保护环境，加强材料管理措施，防止施工材料污染环境。9.3施工现场注意节约用水，增强大家的节水意识。9.4努力减少施工过程中产生的噪音，防止由此产生的扰民及噪音污染。9.5施工完毕，清理场地务必彻底，避免垃圾遍地的情况发生。9.6现场外运建筑垃圾要采取遮盖措施，确保外运途中不造成遗撒。降低造价措施10.1施工全过程应充分发挥科学技术是第一生产力的作用，做好科技开发工作，广泛推广应用新材料、新技术、新工艺，开展以增产节约为中心的技术革新、合理化建议等活动。10.2加强现场材料保管工作，对不同材料或设备有不同的管理措施，进场时间要适宜，进场后应码放整齐、妥善保管、定量发放，防止材料设备的变形及损坏，并及时回收现场的剩余材料，确保现场整洁，防止丢失；10.3施工中要坚持长材不短用，大材不小用，优材不劣用，做到活完脚下清，节约点滴材料；保温制作下料时要根据工程的整体情况科学计划，小块余料要合理利用。10.4在大面积施工前做好样板间或层，杜绝返工浪费现象。10.5配合相关专业，合理安排工序，编制综合进度计划；避免重复施工和返修造成的浪费。10.6在设备、材料采购方面，我公司的专业材料部门可以在保证质量的前提下货比多家，选购质量价格比较好的东西。10.7通过采取以上措施加强施工管理，预计可以有效的降低施工成本，在现场经费、文明施工及环保管理增加费和企业管理费等方面可降低造价。服务11.1工程具备验收条件后，由业主、监理、设计与我方共同对所施 工项目按国家有关验收规范的相应规定进行检验验收，如检验符合规定要求，由业主开具竣工验收单作为竣工验收的依据。11.2在竣工验收移交业主后，向业主提供如下培训服务： 11.2.1向业主运行人员讲解本工程系统结构。11.2.2向业主运行人员进行操作程序讲解。 11.2.3向业主运行人员进行实际操作示范。 11.2.4向业主运行人员讲解操作要领和注意事项。11.2.5回答业主运行人员的有关疑问。11.3本公司工程保质期为设备安装投入运行后两年，在保质期内，安装调试人员随时免费为业主提供服务，协助业主服务人员共同工作，保证全套设备安全正常运行。11.4在正常使用期内，我方免费定期回访。11.5按北京市城建档案管理规定提供工程竣工图。 PAGE PAGE 2
