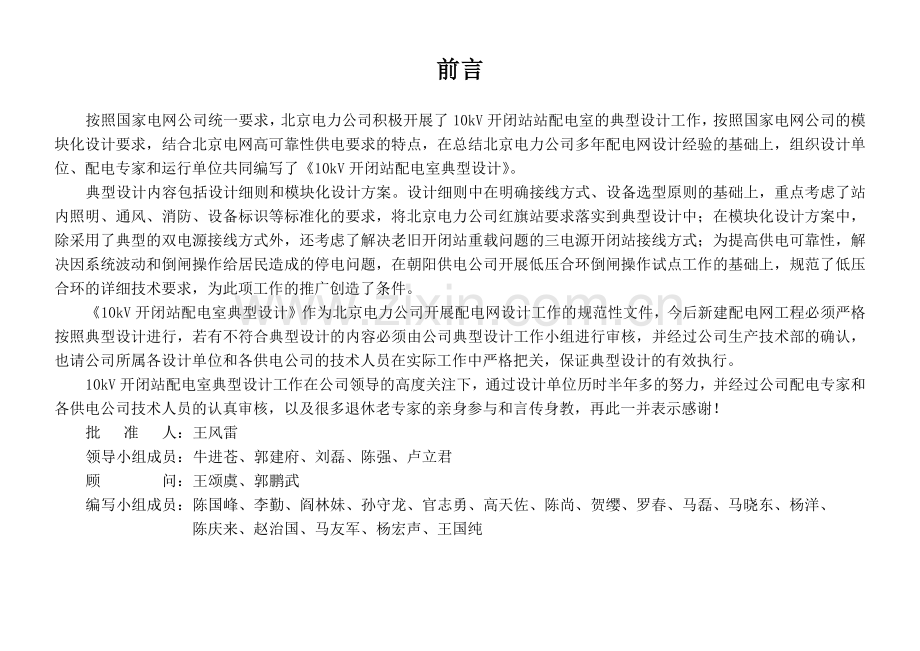

前言

按照国家电网公司统一要求，北京电力公司积极开展了10kV开闭站站配电室的典型设计工作，按照国家电网公司的模块化设计要求，结合北京电网高可靠性供电要求的特点，在总结北京电力公司多年配电网设计经验的基础上，组织设计单位、配电专家和运行单位共同编写了《10kV开闭站配电室典型设计》。
典型设计内容包括设计细则和模块化设计方案。设计细则中在明确接线方式、设备选型原则的基础上，重点考虑了站内照明、通风、消防、设备标识等标准化的要求，将北京电力公司红旗站要求落实到典型设计中；在模块化设计方案中，除采用了典型的双电源接线方式外，还考虑了解决老旧开闭站重载问题的三电源开闭站接线方式；为提高供电可靠性，解决因系统波动和倒闸操作给居民造成的停电问题，在朝阳供电公司开展低压合环倒闸操作试点工作的基础上，规范了低压合环的详细技术要求，为此项工作的推广创造了条件。
《10kV开闭站配电室典型设计》作为北京电力公司开展配电网设计工作的规范性文件，今后新建配电网工程必须严格按照典型设计进行，若有不符合典型设计的内容必须由公司典型设计工作小组进行审核，并经过公司生产技术部的确认，也请公司所属各设计单位和各供电公司的技术人员在实际工作中严格把关，保证典型设计的有效执行。
10kV开闭站配电室典型设计工作在公司领导的高度关注下，通过设计单位历时半年多的努力，并经过公司配电专家和各供电公司技术人员的认真审核，以及很多退休老专家的亲身参与和言传身教，再此一并表示感谢！
批 准 人：王风雷
领导小组成员：牛进苍、郭建府、刘磊、陈强、卢立君
顾 问：王颂虞、郭鹏武
编写小组成员：陈国峰、李勤、阎林妹、孙守龙、官志勇、高天佐、陈尚、贺缨、罗春、马磊、马晓东、杨洋、
陈庆来、赵治国、马友军、杨宏声、王国纯

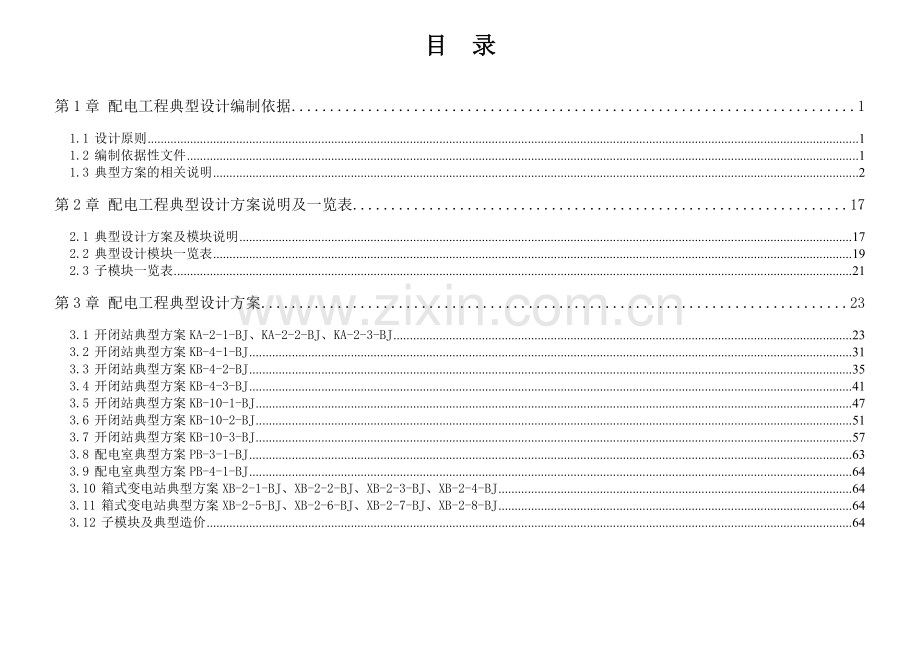

目 录

第1章 配电工程典型设计编制依据 1
1.1 设计原则 1
1.2 编制依据性文件 1
1.3 典型方案的相关说明 2
第2章 配电工程典型设计方案说明及一览表 17
2.1 典型设计方案及模块说明 17
2.2 典型设计模块一览表 19
2.3 子模块一览表 21
第3章 配电工程典型设计方案 23
3.1 开闭站典型方案KA-2-1-BJ、KA-2-2-BJ、KA-2-3-BJ 23
3.2 开闭站典型方案KB-4-1-BJ 31
3.3 开闭站典型方案KB-4-2-BJ 35
3.4 开闭站典型方案KB-4-3-BJ 41
3.5 开闭站典型方案KB-10-1-BJ 47
3.6 开闭站典型方案KB-10-2-BJ 51
3.7 开闭站典型方案KB-10-3-BJ 57
3.8 配电室典型方案PB-3-1-BJ 63
3.9 配电室典型方案PB-4-1-BJ 64
3.10 箱式变电站典型方案XB-2-1-BJ、XB-2-2-BJ、XB-2-3-BJ、XB-2-4-BJ 64
3.11 箱式变电站典型方案XB-2-5-BJ、XB-2-6-BJ、XB-2-7-BJ、XB-2-8-BJ 64
3.12 子模块及典型造价 64
第1章 配电工程典型设计编制依据
1.1 设计原则
1、为使北京地区10kV配电网设计、建设规范化和标准化，保证电网安全稳定运行，提高供电可靠性，满足用电负荷不断增长的需要，特制定本设计规范。
2、北京地区10kV开闭站和配电室的设计、建设标准应本着安全可靠、技术先进、投资合理、运行高效的原则。
3、按照分区供电的原则，开闭站应作为区域内变电站10kV母线在负荷中心的延伸，当进线电源为两路时，可来自区域内同一变电站的不同母线或来自区域内不同的变电站；当进线电源为三路时，其中两路电源若来自同一变电站，则第三路电源必须来自不同的变电站。在开闭站供电区域内，采用双放射式串带配电室方式进行低压供电。
4、为提高供电可靠性，开闭站进线电源电缆应采用管井或隧道敷设，在城市中心地区、县城区和重要开发区的新建工程中不应采用直埋敷设方式；
5、在城市中心等重要地区优先选用国际先进的设备，其他地区可选用国内先进的设备，在高低压开关设备的选用时同步配置具备综合测控功能的微机保护装置（开闭站）和低压综合测控装置（配电室），以实现事故报警和数据采集的基本功能；
6、实施配网自动化应遵循“统一规划、因地制宜、分步实施、信息共享、开放式系统、模块化设计”的原则，应与城市配电网建设、改造同步实施，提供足够的自动化通信通道。
1.2 编制依据性文件
l 《国家电网公司输变电工程典型设计（2006年版）》10kV配电工程分册
l 《国家电网公司“两型一化”试点变电站建设设计导则（征求意见稿）》
l 《10kV及以下变电所设计规范》 GB 50053-94
l 《低压配电设计规范》 GB 50053-95
l 《电力工程直流系统设计技术规程》DL/T 5044-2004
l 《北京电力公司配网自动化技术配置原则（试行）》
l 《建筑结构荷载规范》GB50009-2001
l 《混凝土结构设计规范》GB50010-2002
l 《建筑抗震设计规范》GB50011-2001
l 《建筑地基基础设计规范》GB50007-2002
l 《采暖通风与空气调节设计规范》GB 50019-2003
l 《建筑设计防火规范》GBJ 16-87（2001年版）
l 《城市电力网规划设计原则》
l 《北京电网规划设计技术原则》京电规[2005]229号
l 《北京10kV及以下配电网技术原则》京电生[2005]108号
l 《北京电网建设“首都标准”》京电规[2005]139号
l 《北京电网设备选型选用原则》京电生[2005]94号
l 《北京电力公司10千伏开闭站（配电室）标准化管理实施细则（试行）》 生部[2006]57号
l 《北京电力公司电能计量技术导则》
l 《电能计量装置技术管理规程》DL/T 448-2000
1.3 典型方案的相关说明
1.3.1 电气部分：
典型方案的技术条件同国网典型设计基本一致，主接线型式、配电装置型式、出线规模、二次保护配置等条件参见各典型方案的技术条件一览表。
1.3.2 电能计量装置基本配置要求：
1.3.2.1 计量点设置原则
1) 10kV开闭站就地安装的电能计量装置。10kV进、出线；变压器高、低压侧；所内变低压侧设置计量点。电能计量装置均就地安装于开关柜计量小室内。
2) 电量采集器、所内变低压计量装置安装在自动化柜内（独立间隔），其信号线由电能表辅助端子经通讯电缆汇流至通讯端子后接至采集器。
1.3.2.2 计量装置配置
序号
名称
主要技术条件
1
多功能全电子式电能表(10kV侧)
0.5S级 100V 三相三线
2
多功能全电子式电能表(0.4kV侧)
1.0级 220 /380V 三相四线
3
电压互感器
0.5级 10/0.1kV，V/V接线
4
电流互感器（专用线圈）
0.5S级，10kV，**/5A
5
电流互感器（专用线圈）
0.66kV，0.5S级，**/5A
6
采集器
485通讯采集
7
表用接线盒
三相四线
8
电流二次回路
单芯铜质绝缘线不小于4mm2
9
电压二次回路
单芯铜质绝缘线不小于2.5mm2
10
通信电缆
屏蔽双绞线
1.3.2.3 计量装置基本配置要求：
详见《电能计量装置典型设计方案》。
1.3.3 配网自动化配置原则：
详见《北京电力公司配网自动化技术配置原则（试行）》。
1.3.4 PLC配置原则：
1.3.4.1 PLC装置应具备自投自复和合环选掉的功能，具体实现逻辑见附件1
1.3.4.2低压互投及合环选掉装置操作规程
1、低压柜各手把含义：
1) 双电源切换装置右侧“手动、自动转换”切换手把作用如下：
“自投自复”：381、382、345柜可实现自投自复功能；
“自投手复”：381、382、345柜可实现自投，不能自复；
“手动”：取消自投功能，381、382、345柜全部手动操作；381、382、345间的电气闭锁存在，确保三台开关不同时闭合。
“合环”：此位置解除381、382、345间的闭锁关系，开关手动操作；
2) 345柜左侧设三个“选掉” 压板：
分别为：“选掉381”、“选掉382”、“选掉345”，根据需要相应连接。当345电流超过预先设定值时，自动分断由压板选定的381，382，345三台断路器中的一台。
2、操作方法：
1) 正常运行状态时，根据需要，“手动、自动转换”切换手把打到相应位置；选掉压板全部处于断开位置。
2) 需要低压倒方式时，按如下次序操作：
a“手动、自动转换”切换手把打到“合环”位置。
b 根据需要，将“选掉” 压板选定相应位置。如停1#变，则合“选掉381”压板；如停2#变，则合“选掉382”压板；
c 合345，如果此时选掉装置动作，381或382自动断开，则操作完毕；否则根据工作内容手动拉开381或382。
d 解除选定的“选掉”压板。
3) 工作完毕，倒回方式时，按如下次序操作：
a 确定“手动、自动转换”切换手把在“合环”位置。
b 合“选掉345”压板。
c 合381，如果此时选掉装置动作，345自动断开，则操作完毕；否则根据工作内容手动拉开345。
d 解除“选掉345”压板。
4) 工作完毕，将“手动、自动转换”切换手把恢复到原选定位置；“选掉” 压板全部解除。
3、PLC装置说明：
当381、382、345断路器任何一台出现故障掉闸，系统将处于故障状态，在这种情况下任何合闸操作都被禁止，但依然可以做分断操作。同时故障复位按钮的红灯亮，显示为锁定状态。待故障排除后，首先对断路器进行手动复位，再用复位按钮进行PLC互投装置复位。按下复位按钮后，如果当时无故障，红灯才自动熄灭，恢复正常
除复位功能外，PLC控制单元只能由专业人员操作。
1.3.5 站址条件的假定及设计预定条件
1.3.5.1独立开闭站、配电室
1、基本原则：
土建设计应满足抗震、防火、通风、防洪、防潮、防尘、防毒、防小动物和低噪声等各项要求，并应满足电气专业的各项技术要求，建筑设计应符合安全、经济、适用、美观并与小区整体环境相协调的原则。
2、站址选择：
1）低压供电半径市中心区不大于100米，其它地区不大于250米；
2）不应设在地势低洼和可能积水的场所；

3) 应满足现行国家规程、规范、规定的防火间距、遮阳间距、对视距离的要求；
4) 当与有爆炸或火灾危险环境的建筑物毗邻时（如燃气调压站、燃气锅炉房）应符合现行国家标准《爆炸和火灾危险环境电力装置设计规范》的规定；
5) 站外应有设备运输通道且应有不少于两个抢修车辆停放位置。
3、建筑规模：
1) 设备间下应设电缆夹层；
2) 开闭站占地面积不宜小于250平方米、配电室占地面积不宜小于150平方米；
3) 设备层的板底净高不小于3.5米，梁底净高不小于3.0米 ；电缆夹层的板底净高不小于1.9米；
4) 独立建筑的开闭站、配电室应设卫生间，如距站30米内有公用卫生间，站内可不设卫生间。规划为基地站的开闭站可建设二层作为值班、休息、办公等附属用房。
4、建筑设计要点：
1) 抗震、防火、防水等级：
a. 抗震设防烈度按本地设防烈度设计；
b. 建筑类别三类(设计使用年限50年)；
c. 变压器室、电缆夹层设备间耐火等级1级，其它2级，火灾危险性类别丙类；
d. 地下电缆夹层防水等级2级；
e. 屋面为坡屋顶无组织排水，坡度15%，屋面防水I级；
f. 设备层顶板防水I级。
2) 设备间地面应高于室外地面，并不小于0.45米。
3) 设备间设置固定采光窗（附属用房除外），卫生间设平开窗。
4) 设备间长度大于7m的开闭站应设两个出口，并宜布置在的两端。
5) 装饰材料的选用：参照红旗站标准。
6) 电气设备间房门采用甲级钢制防火门。门的开启方向由高压设备间向低压设备间、或向火灾发生概率低的方向开启。站对外开启的门采用甲级钢制防火门，并加装高度为450毫米可移动挡鼠板，挡鼠板刷黄、黑相间斜纹警示线。门内、外设明门闩。窗采用塑钢窗，镶夹丝玻璃，窗外设钢制防护栏并敷网孔小于10×10毫米的钢板网。
7) 应根据电气专业的要求，预留安装设备用的槽钢、电缆支架及电缆进出线钢管（用防火胶泥封堵）等不应设在地势低洼和可能积水的场所。
5、建筑结构：
1) 采用砌体或框架结构，地下电缆夹层外墙为现浇钢筋混凝土墙体，筏板基础。
2) 基础混凝土强度等级C30；其它混凝土强度等级C25；地下电缆夹层外墙混凝土抗渗等级S6。
3) 墙体砌筑采用MU10页岩烧结实心砖，地上采用M7.5混合砂浆，地下采用M7.5水泥砂浆。
4) 建筑结构构造措施应符合建筑抗震设计规范要求。
6、消防：
1) 站内配备电力设备专用灭火器；灭火器配置位置和数量应符合《建筑灭火器配置设计规范》要求。
2) 主要出口上方设置发光疏散指示牌，地面设置发光疏散指示标识。
7、采暖、通风：
1) 设备间不设采暖装置。卫生间等附属房间设油汀电暖气采暖。
2) 设备间采用具备温控定时自动及手动投停功能的超低噪声轴流风机，强制通风。排风孔设防尘、防雨罩，罩前加钢板网，网孔小于10x10毫米。
3) 站内设备发热量按每台变压器10kW考虑，进风温度30℃，出风温度40℃。设备间每小时换气次数不小于6次，以此选择风机容量及风道尺寸。
5) 当采用SF6开关时，排风管道伸至电缆夹层内，距离地面300mm处, 排风管道不得与设备间相通，通风管道采用非燃烧材料制作。
8、给排水：
1) 给、排水管道不应穿越设备间及电缆夹层。
2) 卫生间内设蹲便器、拖布池和地漏；给水管采用PPR复合给水管，排水管采用UPVC管，脚踏式延时自闭冲洗阀。夹层内给、排水管外包20毫米厚聚胺脂管壳保温层。
3) 站外应设阀门井，井内设水表、截止阀、泄水阀和止逆阀。
4) 夹层集水坑内设可自动移动式潜水泵。
9、照明：
1) 站内照明电源由本站低压母联柜供电，纯开闭站（不带低压出线）由所内变低压侧引两路电源至照明箱做供电电源。
2) 站内照明电源箱应为金属壳体，设置于室内墙上，箱内熔断器和微型断路器应标明用途。规划为基地站的开闭站，总照明箱内装20（80）安培的总计量表，分若干路出线，为设备间及附属房间供电。附属房间设分配电箱，单独计量。
3) 设备间安装高亮度、长寿命的工业级泛光灯，其它房间可选用优质民用照明灯具，并配备便携式应急照明装置。
4) 设备间内在变压器、高、低压柜及母线桥上方不得布置灯具。变压器、高、低压柜前照明灯与设备之间的水平距离应大于0.5米。
5) 电缆夹层照明灯具采用防潮防爆型，由220V/36V安全变压器供电，安全变压器装于独立的配电箱内，应与站内照明电源箱临近安装。安全变压器容量不小于1000VA
10、接地：
1) 独立建设的开闭站、配电室采用水平、垂直复合式环形接地系统。
a.当10kV电源为小电阻接地系统时,应设独立的低压工作接地网，与保护接地网应严格分开，两网的接地电阻均须小于等于4欧姆。保护接地网在开闭站外1.0米处环绕敷设，低压工作接地网与保护接地网间的距离不得小于5米。
b.当10kV电源规划为非小电阻接地系统，或为纯开闭站时，不设独立低压工作接地网，保护接地网在开闭站外1.0米处环绕敷设，接地电阻应小于等于4欧姆。
2) 室内地线网在电缆夹层内沿墙距夹层顶板300毫米敷设，室外地线网的引入线不允许从夹层底板引入。
11、站内标识：
参照红旗站标准。
1.3.5.2 设在公建中的开闭站、配电室
1、基本原则：
土建设计应满足抗震、防火、通风、防洪、防潮、防尘、防毒、防小动物和低噪声等各项要求，并应满足电气专业的各项技术要求。
2、站址选择：
1) 低压供电半径市中心区不大于100米，其它地区不大于250米；
2) 不应设在地势低洼和可能积水的场所；
3) 应满足现行国家规程、规范、规定的防火间距；
4) 应建在公建地上首层或地下一层，不得建于居民住宅楼下方，不得单独建设在地下；
5) 在建筑物内宜靠外墙设置，不能与存有腐蚀性或爆炸危险品危险的房间相邻；
6) 不能位于卫生间、浴室等经常积水房间的下方或与其相邻，上层房间地面应做防水处理；
7) 设备间、电缆夹层内不应有采暖及给、排水、燃气等管道通过；
8) 应有设备运输通道；
9) 地下站自地面入口处沿途应设置站址位置发光指示牌。
10)开闭站、配电室应设卫生间，如距站30米内有公用卫生间，站内可不设卫生间。
3、运输通道：
1) 利用公用通道：如门、汽车通道、走廊等。当运输穿越距离较短时，其宽度及高度应比设备最大尺寸每侧至少大200mm；当距离较长时，应每侧至少大500mm。
2) 运输通道经过地下车库时，通道净高不小于2.5米，宽度不小于2米，通道转弯处宽度不小于2.5米。开闭站室内、外通道坡度须小于12度。
4、建筑高度：
1) 设备层的板底净高不小于3.5米，梁底净高不小于3.0米；电缆夹层的板底净高不小于1.9米。
5、建筑设计要点：
1) 设备间地面标高不宜低于同层建筑；
2) 若站位于首层，设备间应设固定采光窗。窗采用塑钢窗，镶夹丝玻璃，窗外设钢制防护栏，并敷网孔小于10x10毫米的钢板网；
3) 开闭站、配电室设置不少于两个的出口，并宜布置在不同通道，运输设备大门为通扇门宽1.8米，高2.7米；人员出入门应直接通向室外；
4) 装饰材料的选用参照红旗站标准；
5) 设备间房门采用甲级钢制防火门，门的开启方向由高电压等级向低电压等级，或者向火灾发生概率低的方向开启。站对外开启的门采用甲级钢制防火门，并加装高度为450毫米可移动挡鼠板，挡鼠板刷黄、黑相间斜纹警示线，门内、外设明门闩。窗采用塑钢窗，镶夹丝玻璃，窗外设钢制防护栏，并敷网孔小于10×10毫米的钢板网。
6) 应根据电气专业的要求，预留安装设备用的槽钢、电缆支架及电缆进出线钢管（用防火胶泥封堵）等。
7) 地下站的电缆进出线应设置电缆竖井，竖井的宽度须满足电缆弯曲半径的要求，并安装电缆垂直安装用的固定支架。
6、消防：
1) 建筑的火灾危险性类别为丁类（干式变压器），最低耐火等级为二级，应有独立的防火分区。
2) 消防及防排烟系统应由主体建筑设计单位同时设计。
3) 火灾发生时宜采用灭火器，设备带电时严禁用消防水进行扑灭。
4) 主要出口上方设置发光疏散指示牌，地面设置发光疏散指示标识。
7、通风：
1) 站内通风系统应由主体建筑设计单位同时设计，应考虑设置手动强制进、排风控制点。
2) 通风管道不得位于电气设备上方，通风管道底部距地面高度不应小于2.8米。
3) 进、排风不应使用同一通风管道。
4) 站内设备发热量按每台变压器10kW考虑，进风温度30℃，出风度40℃。设备间每小时换气次数不小于6次。
5) 当采用SF6开关时，排风管道伸至电缆夹层内，距离地面300mm处, 排风管道不得与设备间相通，通风管道采用非燃烧材料制作。
8、排水：
1) 夹层集水坑内设可自动移动式潜水泵。
9、照明：
1) 站内照明电源由本站低压母联柜供电，纯开闭站（不带低压出线）由所内变低压侧引两路电源至照明箱做供电电源。
2) 站内照明电源箱应为金属壳体，设置于室内墙上，箱内熔断器和微型断路器应标明用途。规划为基地站的开闭站，总照明箱内装20（80）安培的总计量表，分若干路出线，为设备间及附属房间供电。附属房间设分配电箱，单独计量。
3) 设备间安装高亮度、长寿命的工业级泛光灯，其它房间可选用优质民用照明灯具，并配备便携式应急照明装置。
4) 设备间内在变压器、高、低压柜及母线桥上方不得布置灯具。变压器、高、低压柜前照明灯与设备之间的水平距离应大于0.5米。
5) 电缆夹层照明灯具采用防潮防爆型，由220V/36V安全变压器供电，安全变压器装于独立的配电箱内，应与站内照明电源箱临近安装。安全变压器容量不小于1000VA
10、接地：
1) 入楼站可利用建筑物综合地网，采用等电位接地方式接地。当建筑物综合地网接地电阻小于0.5欧姆时，入楼站的低压工作接地网与保护接地网可共同接于建筑物综合地线网内，进出站的金属管道均应做总等电位联结。室内接地网与建筑物结构主筋连接点不少于4点（不同方向）。
2) 室内地线网在电缆夹层内沿墙距夹层顶板300毫米敷设。
11、站内标识：
参照红旗站标准。
第2章 配电工程典型设计方案说明及一览表
2.1 典型设计方案及模块说明
根据北京电力公司本次典型设计的编制原则，参照“国家电网公司输变电工程典型设计10kV配电工程分册”中内容，结合北京地区10kV变电工程实际情况，进行典型方案的选择和子模块的划分。
本典型设计变电部分的典型方案编号，以该方案对应的国网典设方案编号为基础，加方案序号及省份后缀组成；子模块编号方式为Z-模块类型-模块序号-省份后缀。
在实际应用中，根据实际工程条件找出相近的典型方案，利用子模块对相近典型方案进行调整，形成对应实际工程的典型工程。
北京电力公司10kV配电工程典型设计方案汇总表
类型
典型方案编号
国网典设模块编号
配变台数及容量
出线规模
无功配置
接线型式
配电装置布置
主要设备
户内双电源
开闭站
KB-4-1-BJ
10-KB-4-10-1
10-KB-10-10-2
无
10kV：出线12回
无
10kV：单母线分段
10kV柜户内双列布置
直流屏户内单列布置
10kV开关柜：空气绝缘断路器柜
户内双电源
开闭站
带两台油浸式变压器
KB-4-2-BJ
10-KB-4-10-1
10-KB-10-10-2
10-PB-3-ZB-1
10-PB-4-0.4-1
800kVA油浸式变压器两台
10kV：出线14回
0.4kV：出线24回
按每台变压器容量30％配置
10kV：单母线分段
0.4kV：单母线分段
10kV柜户内双列布置
直流屏户内双列布置
0.4kV柜户内单列布置
10kV开关柜：空气绝缘断路器柜
变压器：全封闭油浸式无载调压
0.4kV开关柜：抽屉式开关柜
户内双电源
开闭站
带两台干式变压器
KB-4-3-BJ
10-KB-4-10-1
10-KB-10-10-2
10-PB-4-ZB-1
10-PB-4-0.4-1
800kVA干式变压器两台
10kV：出线14回
0.4kV：出线24回
按每台变压器容量30％配置
10kV：单母线分段
0.4kV：单母线分段
10kV柜户内单列布置
直流屏户内单列布置
0.4kV柜户内单列布置
10kV开关柜：空气绝缘断路器柜
变压器：树脂绝缘干式无载调压
0.4kV开关柜：抽屉式开关柜
户内三电源
开闭站
KB-10-1-BJ
10-KB-10-10-1
10-KB-10-10-2
无
10kV：出线14回
无
10kV：单母线三分段
10kV柜户内双列布置
直流屏户内单列布置
10kV开关柜：空气绝缘断路器柜
户内三电源
开闭站
带两台油浸式变压器
KB-10-2-BJ
10-KB-10-10-1
10-KB-10-10-2
10-PB-3-ZB-1
10-PB-4-0.4-1
1000kVA油浸式变压器两台
10kV：出线14回
0.4kV：出线24回
按每台变压器容量30％配置
10kV：单母线分段
0.4kV：单母线分段
10kV柜户内双列布置
直流屏户内双列布置
0.4kV柜户内单列布置
10kV开关柜：空气绝缘断路器柜
变压器：全封闭油浸式无载调压
0.4kV开关柜：抽屉式开关柜
户内三电源
开闭站
带两台干式变压器
KB-10-3-BJ
10-KB-10-10-1
10-KB-10-10-2
10-PB-4-ZB-1
10-PB-4-0.4-1
1000kVA干式变压器两台
10kV：出线14回
0.4kV：出线24回
按每台变压器容量30％配置
10kV：单母线分段
0.4kV：单母线分段
10kV柜户内单列布置
直流屏户内单列布置
0.4kV柜户内单列布置
10kV开关柜：空气绝缘断路器柜
变压器：树脂绝缘干式无载调压
0.4kV开关柜：抽屉式开关柜
户内双电源
配电室
带两台油浸式变压器
PB-3-1-BJ
10-PB-6-10-1
10-PB-3-ZB-1
10-PB-3-0.4-1
630kVA油浸式变压器两台
10kV：出线8回
0.4kV：出线24回
按每台变压器容量30％配置
10kV：独立单母线
0.4kV：单母线分段
10kV柜户内双列布置
0.4kV柜户内单列布置
10kV开关柜：充气式负荷开关柜
变压器：全封闭油浸式无载调压
0.4kV开关柜：固定式开关柜
户内双电源
配电室
带两台干式变压器
PB-4-1-BJ
10-PB-6-10-1
10-PB-4-ZB-1
10-PB-3-0.4-1
630kVA干式变压器两台
10kV：出线8回
0.4kV：出线24回
按每台变压器容量30％配置
10kV：独立单母线
0.4kV：单母线分段
10kV柜户内单列布置
0.4kV柜户内单列布置
10kV开关柜：充气式负荷开关柜
变压器：树脂绝缘干式无载调压
0.4kV开关柜：固定式开关柜
环网型箱式变电站
XB-2-1-BJ
10-XB-2-D1-01
315kVA油浸式变压器一台
10kV：进线、环出线、配出线各1回，
0.4kV：出线4回
按每台变压器容量30％配置
10kV：单母线
0.4kV：单母线
10kV、0.4kV柜箱内单列布置
10kV开关柜：充气式负荷开关柜
变压器：全封闭油浸式无载调压
0.4kV开关面板：不设进线总断路器
XB-2-2-BJ
10-XB-2-D1-02
400kVA油浸式变压器一台
10kV：进线、环出线、配出线各1回，
0.4kV：出线4回
按每台变压器容量30％配置
10kV：单母线
0.4kV：单母线
10kV、0.4kV柜箱内单列布置
10kV开关柜：充气式负荷开关柜
变压器：全封闭油浸式无载调压
0.4kV开关面板：不设进线总断路器
环网型箱式变电站
XB-2-3-BJ
10-XB-2-D1-03
500kVA油浸式变压器一台
10kV：进线、环出线、配出线各1回，
0.4kV：出线4回
按每台变压器容量30％配置
10kV：单母线
0.4kV：单母线
10kV、0.4kV柜箱内单列布置
10kV开关柜：充气式负荷开关柜
变压器：全封闭油浸式无载调压
0.4kV开关面板：不设进线总断路器
XB-2-4-BJ
10-XB-2-D1-04
630kVA油浸式变压器一台
10kV：进线、环出线、配出线各1回，
0.4kV：出线4回
按每台变压器容量30％配置
10kV：单母线
0.4kV：单母线
10kV、0.4kV柜箱内单列布置
10kV开关柜：充气式负荷开关柜
变压器：全封闭油浸式无载调压
0.4kV开关面板：不设进线总断路器
终端型箱式变电站
XB-2-5-BJ
10-XB-2-D1-07
315kVA油浸式变压器一台
10kV：进线1回
配出线1回
0.4kV：出线4回
按每台变压器容量30％配置
10kV：单母线
0.4kV：单母线
10kV、0.4kV柜箱内单列布置
10kV开关柜：充气式负荷开关柜
变压器：全封闭油浸式无载调压
0.4kV开关面板：不设进线总断路器
XB-2-6-BJ
10-XB-2-D1-08
400kVA油浸式变压器一台
10kV：进线1回
配出线1回
0.4kV：出线4回
按每台变压器容量30％配置
10kV：单母线
0.4kV：单母线
10kV、0.4kV柜箱内单列布置
10kV开关柜：充气式负荷开关柜
变压器：全封闭油浸式无载调压
0.4kV开关面板：不设进线总断路器
XB-2-7-BJ
10-XB-2-D1-09
500kVA油浸式变压器一台
10kV：进线1回
配出线1回
0.4kV：出线4回
按每台变压器容量30％配置
10kV：单母线
0.4kV：单母线
10kV、0.4kV柜箱内单列布置
10kV开关柜：充气式负荷开关柜
变压器：全封闭油浸式无载调压
0.4kV开关面板：不设进线总断路器
XB-2-8-BJ
10-XB-2-D1-10
630kVA油浸式变压器一台
10kV：进线1回
配出线1回
0.4kV：出线4回
按每台变压器容量30％配置
10kV：单母线
0.4kV：单母线
10kV、0.4kV柜箱内单列布置
10kV开关柜：充气式负荷开关柜
变压器：全封闭油浸式无载调压
0.4kV开关面板：不设进线总断路器
2.2 典型设计模块一览表
序号
基本名称
典型方案编号
规模
1
户内双电源开闭站
KB-4-1-BJ
10kV高压开关柜20面（含保护装置），直流屏5面，保护管理机屏1面，柜间母线筒约6.6米。
开闭站土建、装饰、照明、通风
2
户内双电源开闭站
带两台油浸式变压器800KVA
KB-4-2-BJ
油浸式630kVA变压器2台，10kV高压开关柜22面（含保护装置），低压开关柜11面（含补偿柜2面），直流屏5面，保护管理机屏1面，柜间母线筒约20.6米
开闭站土建、装饰、照明、通风
3
户内双电源开闭站
带两台干式变压器800KVA
KB-4-3-BJ
干式630kVA变压器2台，10kV高压开关柜22面（含保护装置），低压开关柜11面（含补偿柜2面），直流屏5面，保护管理机屏1面，柜间母线筒约14.6米
开闭站土建、装饰、照明、通风
4
户内三电源开闭站
KB-10-1-BJ
10kV高压开关柜26面（含保护装置），直流屏5面，保护管理机屏1面，柜间母线筒约6.6米。
开闭站土建、装饰、照明、通风
5
户内三电源开闭站
带两台油浸式变压器1000KVA
KB-10-2-BJ
油浸式630kVA变压器2台，10kV高压开关柜26面（含保护装置），低压开关柜11面（含补偿柜2面），直流屏5面，保护管理机屏1面，柜间母线筒约20.6米。
开闭站土建、装饰、照明、通风
6
户内三电源开闭站
带两台干式变压器1000KVA
KB-10-3-BJ
干式630kVA变压器2台，10kV高压开关柜26面（含保护装置），直流屏5面，保护管理机屏1面，柜间母线筒约14.6米。
开闭站土建、装饰、照明、通风
7
户内双电源配电室
带两台油浸式变压器630KVA
PB-3-1-BJ
SF6负荷开关柜10面，油浸式630KVA变压器2台，低压开关柜11（含补偿柜2面），柜间母线筒约14米
配电室土建、装饰、照明、通风
8
户内双电源配电室
带两台干式变压器630KVA
PB-4-1-BJ
SF6负荷开关柜10面，干式630KVA变压器2台，低压开关柜11（含补偿柜2面），柜间母线筒约14米
配电室土建、装饰、照明、通风
9
10kV箱式变电站环网型
主变容量315kVA
XB-2-1-BJ
SF6负荷开关柜3面，油浸式315KVA变压器1台，低压配电装置1套（含补偿装置）
10kV箱式变电站基础
10
10kV箱式变电站环网型
主变容量400kVA
XB-2-2-BJ
SF6负荷开关柜3面，油浸式400KVA变压器1台，低压配电装置1套（含补偿装置）
10kV箱式变电站基础
11
10kV箱式变电站环网型
主变容量500kVA
XB-2-3-BJ
SF6负荷开关柜3面，油浸式500KVA变压器1台，低压配电装置1套（含补偿装置）
10kV箱式变电站基础
12
10kV箱式变电站环网型
主变容量630kVA
XB-2-4-BJ
SF6负荷开关柜3面，油浸式630KVA变压器1台，低压配电装置1套（含补偿装置）
10kV箱式变电站基础
13
10kV箱式变电站终端型
主变容量315kVA
XB-2-5-BJ
SF6负荷开关柜2面，油浸式315KVA变压器1台，低压配电装置1套（含补偿装置）
10kV箱式变电站基础
14
10kV箱式变电站终端型
主变容量400kVA
XB-2-6-BJ
SF6负荷开关柜2面，油浸式400KVA变压器1台，低压配电装置1套（含补偿装置）
10kV箱式变电站基础
15
10kV箱式变电站终端型
主变容量500kVA
XB-2-7-BJ
SF6负荷开关柜2面，油浸式500KVA变压器1台，低压配电装置1套（含补偿装置）
10kV箱式变电站基础
16
10kV箱式变电站终端型
主变容量630kVA
XB-2-8-BJ
SF6负荷开关柜2面，油浸式630KVA变压器1台，低压配电装置1套（含补偿装置）
10kV箱式变电站基础
2.3 子模块一览表
序号
子模块名称
子模块编号
基本情况
1
630kVA油浸式变压器
Z-ZB-1-BJ
全封闭油浸式无载调压，Dyn11，Uk%=4.5
2
800kVA油浸式变压器
Z-ZB-2-BJ
全封闭油浸式无载调压，Dyn11，Uk%=4.5
3
1000kVA油浸式变压器
Z-ZB-3-BJ
全封闭油浸式无载调压，Dyn11，Uk%=4.5
4
630kVA干式变压器
Z-ZB-4-BJ
干式无载调压，Dyn11，Uk%=4
5
800kVA干式变压器
Z-ZB-5-BJ
干式无载调压，Dyn11，Uk%=6
6
1000kVA干式变压器
Z-ZB-6-BJ
干式无载调压，Dyn11，Uk%=6
7
10kV开关柜（进线）
Z-10-1-BJ
10kV空气绝缘断路器柜（进线）
8
10kV开关柜（出线）
Z-10-2-BJ
10kV空气绝缘断路器柜（出线）
9
10kV开关柜（分段）
Z-10-3-BJ
10kV空气绝缘断路器柜（分段）
10
10kV开关柜（所内）
Z-10-4-BJ
10kV空气绝缘断路器柜（所内）
11
10kV开关柜（PT）
Z-10-5-BJ
10kV空气绝缘断路器柜（PT）
12
10kV环网柜（进线）
Z-10-6-BJ
10kV充气式负荷开关柜（进线）
13
10kV环网柜（出线）
Z-10-7-BJ
10kV充气式负荷开关柜（出线）
14
0.4kV固定式开关柜
Z-0.4-1-BJ
0.4kV固定式开关柜
15
0.4kV抽屉式开关柜
Z-0.4-2-BJ
0.4kV抽屉式开关柜
第3章 配电工程典型设计方案
3.1 开闭站典型方案KB-4-1-BJ
3.1.1技术条件
采用“国家电网公司输变电工程典型设计10kV配电工程分册” KB-4方案中的10-KB-4-10-1模块和KB-10方案中的10-KB-10-10-2模块。为户内双电源开闭站；10kV开关柜采用空气绝缘断路器柜，单母线分段接线，出线12回，电流水平20kA，户内双列布置；直流屏户内单列布置。
3.1.2设备材料清单
序号
名 称
型 号 规 范
单
