“SUNTUBE” 尚拓光导照明
产品介绍书

北京东方风光新能源技术有限公司
Beijing Eastview New Energy Technology Co.Ltd

光导照明系统产品说明书

北京东方风光新能源技术有限公司
Beijing Eastview New Energy Technology Co.,Ltd

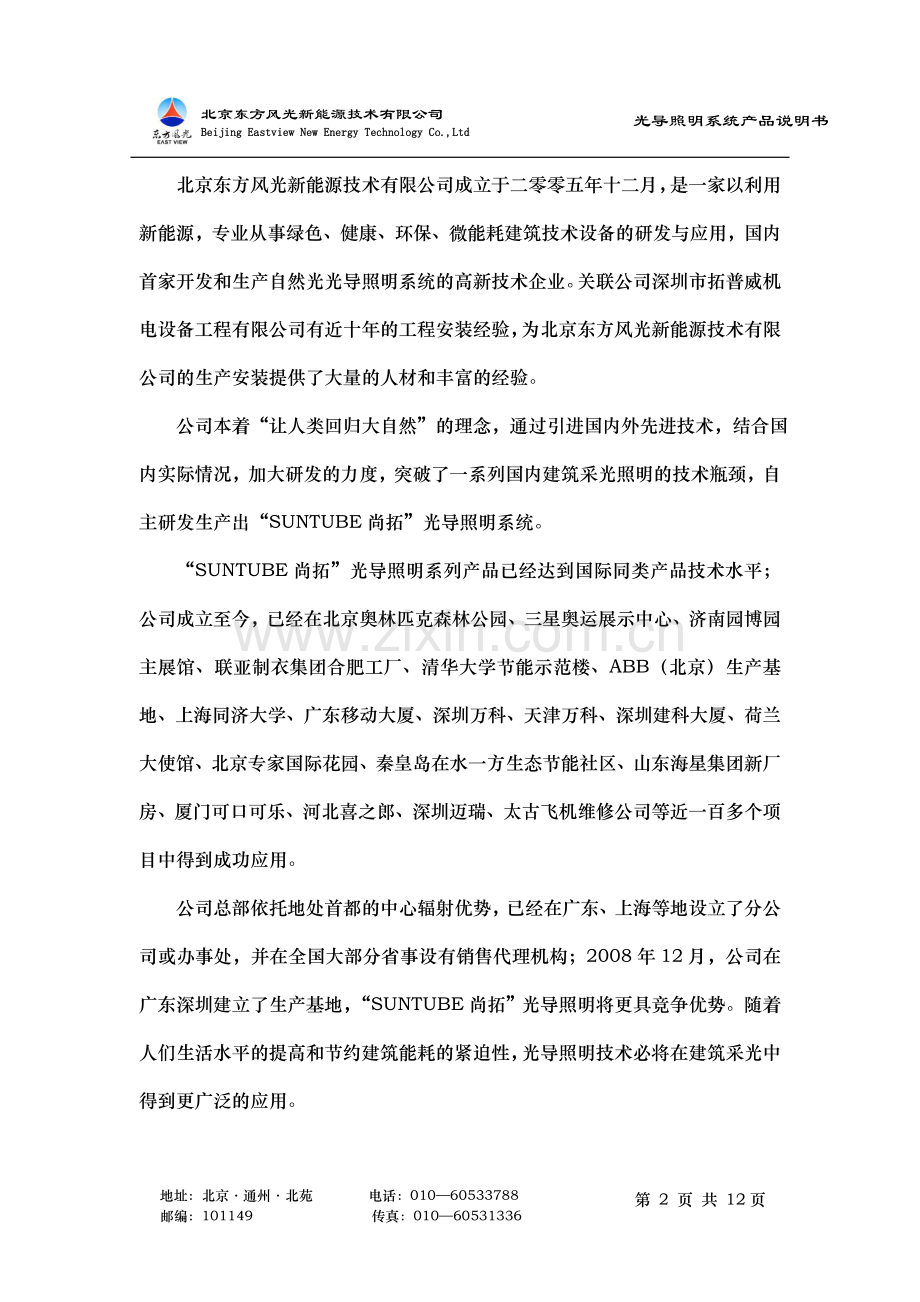

北京东方风光新能源技术有限公司成立于二零零五年十二月，是一家以利用新能源，专业从事绿色、健康、环保、微能耗建筑技术设备的研发与应用，国内首家开发和生产自然光光导照明系统的高新技术企业。关联公司深圳市拓普威机电设备工程有限公司有近十年的工程安装经验，为北京东方风光新能源技术有限公司的生产安装提供了大量的人材和丰富的经验。
公司本着“让人类回归大自然”的理念，通过引进国内外先进技术，结合国内实际情况，加大研发的力度，突破了一系列国内建筑采光照明的技术瓶颈，自主研发生产出“SUNTUBE尚拓”光导照明系统。
“SUNTUBE尚拓”光导照明系列产品已经达到国际同类产品技术水平；公司成立至今，已经在北京奥林匹克森林公园、三星奥运展示中心、济南园博园主展馆、联亚制衣集团合肥工厂、清华大学节能示范楼、ABB（北京）生产基地、上海同济大学、广东移动大厦、深圳万科、天津万科、深圳建科大厦、荷兰大使馆、北京专家国际花园、秦皇岛在水一方生态节能社区、山东海星集团新厂房、厦门可口可乐、河北喜之郎、深圳迈瑞、太古飞机维修公司等近一百多个项目中得到成功应用。
公司总部依托地处首都的中心辐射优势，已经在广东、上海等地设立了分公司或办事处，并在全国大部分省事设有销售代理机构；2008年12月，公司在广东深圳建立了生产基地，“SUNTUBE尚拓”光导照明将更具竞争优势。随着人们生活水平的提高和节约建筑能耗的紧迫性，光导照明技术必将在建筑采光中得到更广泛的应用。
北京国际花园小区

上海港城大厦项目

地下车库内

安阳某政府公务员小区

一、什么是光导照明？
·工作原理
光导照明又叫日光照明、自然光照明、管道天窗照明、阳光导入照明和无电照明等。
“SUNTUBE” 尚拓光导照明系统是通过室外的采光装置聚集自然光线,并将其导入系统内部,然后经由光导装置强化并高效传输后,由室内的漫射装置将自然光均匀导入任何需要光线的地方.从黎明到黄昏，甚至是阴雨天，该照明系统导入室内的光线仍然十分充足。

二、光导照明系统的组成
· 光导照明系统主要有三部分组成：采光罩、光导管和漫射器。
① 采光罩 ② 防雨装置
③ 光导管 ④ 弯管
⑤ 固定环 ⑥ 装饰环
⑦ 漫射器 ⑧ 其它附件

·说明
① 光导管的长度有两种：610mm和1250mm；
② 光导管的直径：330mm、450mm、530mm…；
③ 弯管的弯曲角度为0—90度。

三、产品特点
·节能环保：光导照明系统既可应用于新建、扩建项目，又可广泛应用于既有建筑的改造，特别适合大型商业建筑和工业厂房的节能改造，安装后可以显著降低建筑物内部80%以上照明能源消耗和10%以上的空调制冷消耗，减少大量二氧化碳的排放。系统使用寿命25年以上，各部件可以回收利用，不会对环境造成任何污染。
·健康安全：有句谚语“阳光不到的地方是医生常到的地方”。万物生长靠太阳，太阳光是维持人体生命活动必不可少的物质，光导照明系统安装在建筑物内，使人们避免了白天长时间生活在电光源下面，减少了许多疾病的产生，减少了白天照明停电引起的安全隐患和用电引起的火灾隐患。
四、 产品各部件性能及参数
1、采光罩
材料性能
性能
拉伸
模量
屈服
应力
屈服
应变
最大穿
透力
热变形温度
吸水性
吸温性
透光率
测试条件
1㎜/min
50㎜/min
50㎜/min
23℃/2㎜
1.8Mpa
23;饱和值
23℃;50％
4㎜
单位
Mpa
Mpa
%
N
℃
%
%
%
标准
ISO527
ISO527
ISO527
ISO6603-2
ISO75-2
ISO62
ISO62
DIN5036-1
PC2807
2400
65
6
2940
125
0.3
0.12
87
采光罩采用国外进口优质PC材料添加UV注塑加工而成。隔绝90%以上的紫外线，同时由于添加了UV材料使采光罩的黄化指数大大的提高，黄化性能＜1，另外PC材质自身拥有较强的耐磨擦性能和抗冲击性能。
采光罩的外型为半球型，圆滑的曲线使绝大多数灰尘等不易存留，少量的灰尘等会随雨雪自动清洁。
采光罩表面拱挤耐磨擦涂层，即使长期处在恶劣的风沙环境中，如风沙较频繁的新疆、西北、华北和东北等地区，也不会因长期摩擦而影响其透光性；
采光罩内拱挤特殊防结露膜，可使冷凝水不能形成露滴直接滴落到系统内部，而是沿壁流下，经系统回水槽排到外面；适应温度范围为－40℃～125℃，即使在如哈尔滨、新疆、西藏等昼夜温差相差较大的地区也可以安全的使用。
2、 光导管
光导管主要由进口镜面铝材制作而成，具有超强反射和汇聚日光的作用。
2.1 光导管材料结构：

2.2光导管材料性能：
材料性能
拉伸强度，MPa
160-200
屈服强度，MPa
140-180
氧化膜，µm
PVD coated
厚度，mm
0.4
全反射率，%
98
2.3 光导管材料全反射率为≥98%。
3、 漫射器
漫射器采用国外进口优质PC材料注塑加工而成，拥有较强的耐磨擦性能、抗冲击性能和抗老化性能。
漫射器整体材料性能
特性
单位
规格
条件
X-0293
X-0294
拉伸
密度
kg/m3
ISO1183

1200
1200
屈服应力
Mpa
ISO527-1-2
50㎜/min
61
61
断裂拉伸
Mpa
66
66
断裂拉伸率
%
120
120
弯曲
强度
Mpa
ISO178
2㎜/min
96
96
模块
Mpa
2300
2300
悬臂冲击度

ISO179
有缺口　
30
25
温度
℃
ISO75-1-2
1.0Mpa
129
129

0.46Mpa
141
141
成型压缩率
%
自社法
平行
0.5-0.7
0.5-0.7

垂直　
0.5-0.7
0.5-0.7
全光线透光率
%

86
80
HAZE
%

86.5
87.4
4、 防雨板、固定环、装饰环
防雨板、固定环、装饰环的材质均为铝材，通过旋压、冲孔、养化处理和喷砂四部制作完成。
材料性能
热导率（25℃），W/(m•K)
222.6(O状态)
线膨胀系数（20～100℃），µm/( m•K)
23.5
弹性模量，MPa
70000
电导率，S/m
59(O状态)、57(H状态)
电阻率，µΩ•m(20℃)
0.02922(O状态)、0.0302(H状态)

五、 产品整体性能
（一）、系统重量
名称
标准光导管（610mm）重量（kg）
标准套系统重量（kg）
备注
STGC330-Y
0.8
5.5
标准套包括：采光罩、防雨板、漫射器、装饰环和固定环各一个；标准光导管（610mm）一节、其它
STGC450-Y
1.1
7.5
STGC530-Y
1.3
9.0
（二）、系统配光曲线
·配光曲线：
测试产品：光导照明系统型号为STGC530-Y，光导管长为3.0m。
测试条件：天气晴朗，太阳高度角为45度

（三）、保温性能
·保温性能
说明
① 光导管长为0.5m时，系统K值为2.08w/㎡k；
② 光导管长为1.0m时，系统K值为1.78w/㎡k；
③ 光导管长为2.0m时，系统K值为1.64w/㎡k；
④ 光导管长为3.0m时，系统K值为1.63w/㎡k；
⑤ 光导管长为4.0m时，系统K值为1.62w/㎡k；
⑥ 光导管长为4.0m时，系统K值为1.61w/㎡k；

（四）光导照明系统的防火、安全性能
1、光导照明系统采用特制的防盗螺丝固定在防雨 板上，防止他人任意拆卸。
2、光导照明系统内部还可以安装不锈钢防盗网，
防止他人从管道进入室内。
3、漫射器的防火性能为B2级（可燃性）。
（五）光导照明系统安装防水性能
防雨板与预留孔间采取三道防水措施，见下图：
系统各组件连接部位打螺钉处贴密封胶。
防水等级为一级。
施工工艺流程如下：
1、 在处理好的基面涂一层防水浆料。当其仍湿润时把C型聚酯布平铺并将其刷平，确保C型聚酯布不起泡起皱，C型聚酯布搭接宽度一般约8～10cm。
2、用防水浆料浸透C型聚酯布至全干（约8～12小时）。
3、然后在裂程度不同的重点防水部位，加涂一层防水浆料。防水涂料的单层覆盖率为45平方米/20L，C型聚酯布的利用率为90～95%，实际覆盖率会因施工方法、表面粗糙程度、基材状况而略有不同。
施工过程中，浆料的选用是关键，它的优劣直接影响防水效果。我公司选用的防水浆料拥有长达20年的使用寿命，防水效果尽可放心。
（六）光导照明系统的控制、节能性能
1、调光控制
光导照明系统可根据用户需求，
通过墙壁上的开关或小型遥控
器，控制小型电机带动遮光片
旋转，对室内光照度进行调节甚至完全关闭。

2、节能性能
光导照明系统不但可以把光线传输到其它方法不能达到的地方，而且还可提高室内环境品质，是一种非常有效的太阳能光利用方式。目前，我国照明耗电量占总发电量的百分之15左右。2009年我国的总发电量为36506亿千瓦时，年照明耗电达5475.9亿度，据专家统计白天照明占照明用电的50％以上，主要是商业和工业用电，而普及使用自然光照明系统(光导照明技术)可以节约白天用电量的50％以上，即相当于每年节省用电约1095.18亿度，以每度电人民币0.8元计算，每年可节省电费人民币约876.14亿元。（每节约1度电，就相当于节省了0.4千克煤的能耗和4升净水，同时还减少了1千克二氧化碳和0.03千克二氧化硫的排放.）
由以上推算得出，全国每年相当于节省
耗煤量：
0.4千克*1095.18亿 =438.07亿千克,即0.44亿吨
净 水：
4升*1095.18亿=4380.72亿升
二氧化碳排放量：
1千克*1095.18亿=1095.18亿千克
二氧化硫排放量：
0.03千克*1095.18亿=32.86亿千克
随着北京奥运会，上海世博会，广州亚运会的召开，其公共建筑设施、体育场馆都将广泛使用无能耗的绿色照明和自然通风等节能环保产品。
六、系统使用寿命
光导照明系统使用寿命大于25年。
说明：采光罩和漫射器其材质均为PC材料，使用寿命为25年，其它部件均为铝材质，其使用寿命可达50年。

七、 售后服务
售前服务
1、公司基本情况介绍。
2、本公司产品规格系列说明及产品特点介绍。
3、以客户为中心，为客户提供多种完善的可行性方案供客户选择。
4、出具光导管预留孔尺寸、吊顶开孔尺寸及吊顶龙骨布置图
售中服务
1、 签订合同后，我方将免费为用户提供技术咨询、技术指导、技术资料等。
2、 严格按产品的企业标准进行全天候安装。
3、 安装完毕后请客户验收并征求客户意见，填好质量反馈单。
3、完成对产品使用的指导。
售后服务
1、可提供二年免费保修。保修期满，对系统进行终身维护。
2、系统在安装、调试和试运行的过程中，任何损坏或缺陷的零部件均可得到免费维修或更换，直至整套系统可正常运行。
3、系统使用期间，凡出现质量问题或需要技术支持，我方均可及时满足业主技术服务要求。在质量保证期内非人为原因造成的故障，我方均提供免费维修或更换不合格零部件的服务，直至整套系统正常运行。
4、在质量保证期外或人为因素而造成的故障，我方将按照不高于市场价的方式给业主提供零配件。
5、应急维修：在接到故障通知后最长24小时内派相关人员到达现场，排除故障。
服务电话：[phone]

八、质量体系认证证书

我公司产品已通过质量管理体系认证

九、部分合作伙伴
