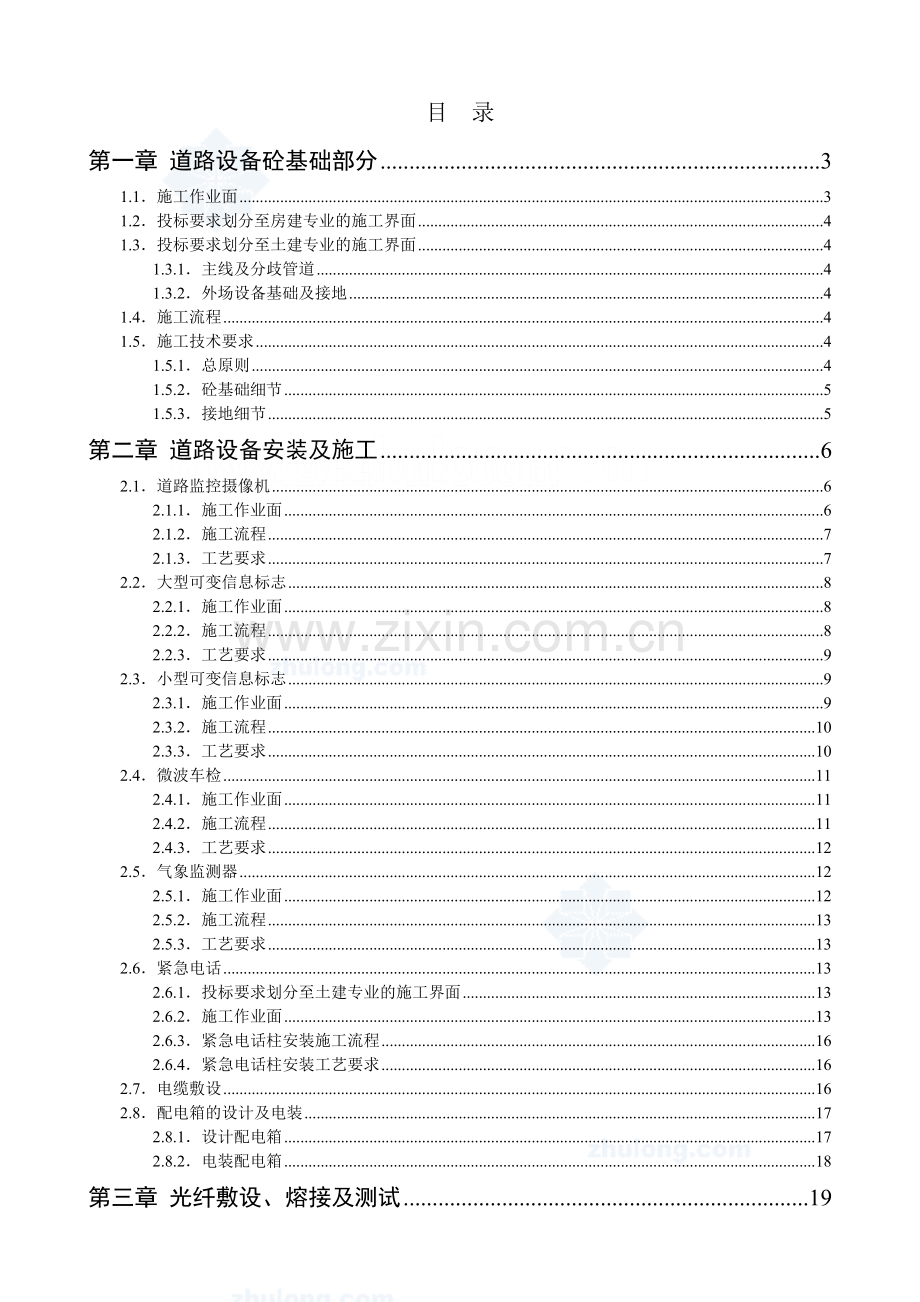

目 录
第一章 道路设备砼基础部分 3
1.1．施工作业面 3
1.2．投标要求划分至房建专业的施工界面 4
1.3．投标要求划分至土建专业的施工界面 4
1.3.1．主线及分歧管道 4
1.3.2．外场设备基础及接地 4
1.4．施工流程 4
1.5．施工技术要求 4
1.5.1．总原则 4
1.5.2．砼基础细节 5
1.5.3．接地细节 5
第二章 道路设备安装及施工 6
2.1．道路监控摄像机 6
2.1.1．施工作业面 6
2.1.2．施工流程 7
2.1.3．工艺要求 7
2.2．大型可变信息标志 8
2.2.1．施工作业面 8
2.2.2．施工流程 8
2.2.3．工艺要求 9
2.3．小型可变信息标志 9
2.3.1．施工作业面 9
2.3.2．施工流程 10
2.3.3．工艺要求 10
2.4．微波车检 11
2.4.1．施工作业面 11
2.4.2．施工流程 11
2.4.3．工艺要求 12
2.5．气象监测器 12
2.5.1．施工作业面 12
2.5.2．施工流程 13
2.5.3．工艺要求 13
2.6．紧急电话 13
2.6.1．投标要求划分至土建专业的施工界面 13
2.6.2．施工作业面 13
2.6.3．紧急电话柱安装施工流程 16
2.6.4．紧急电话柱安装工艺要求 16
2.7．电缆敷设 16
2.8．配电箱的设计及电装 17
2.8.1．设计配电箱 17
2.8.2．电装配电箱 18

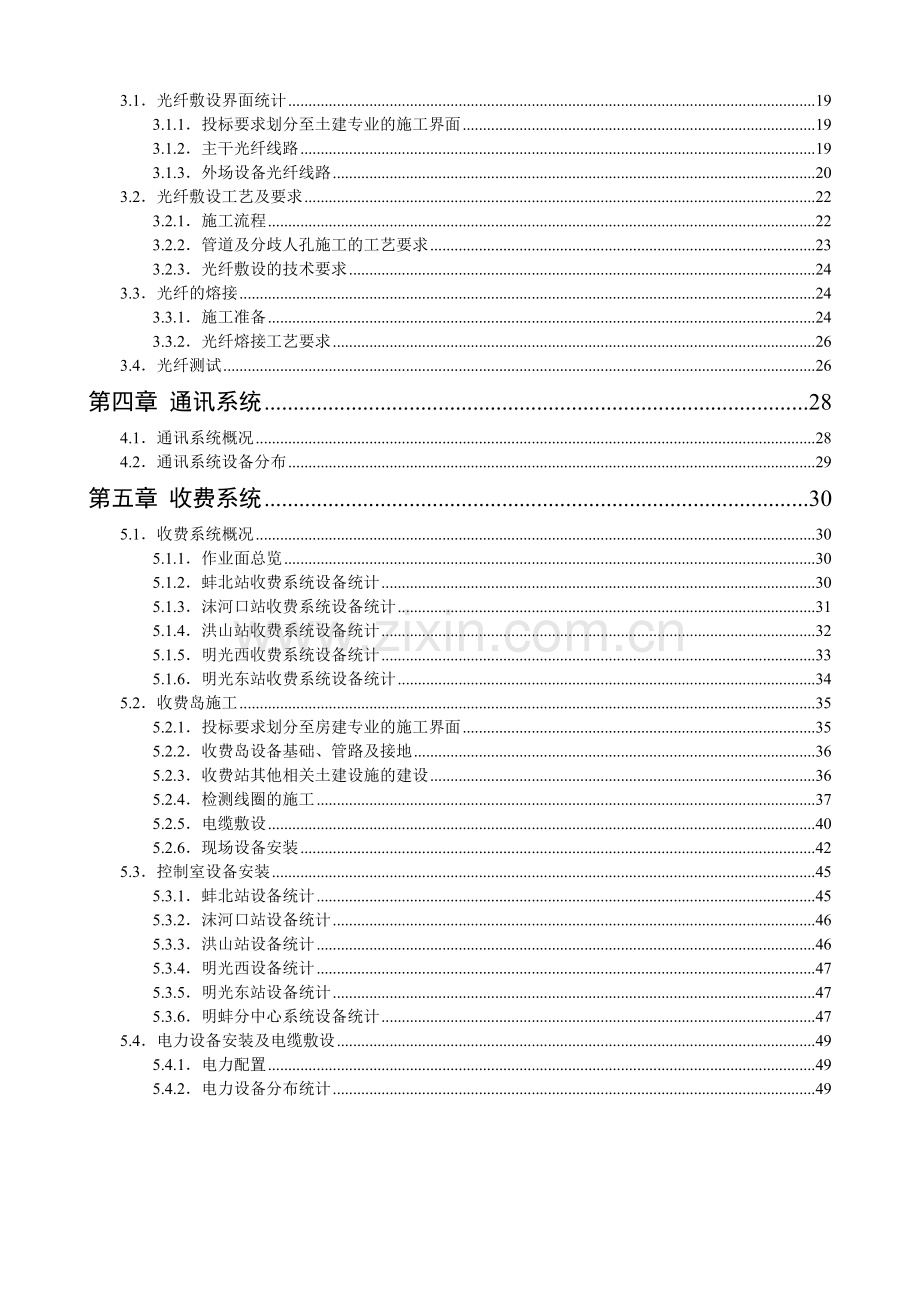

第三章 光纤敷设、熔接及测试 19
3.1．光纤敷设界面统计 19
3.1.1．投标要求划分至土建专业的施工界面 19
3.1.2．主干光纤线路 19
3.1.3．外场设备光纤线路 20
3.2．光纤敷设工艺及要求 22
3.2.1．施工流程 22
3.2.2．管道及分歧人孔施工的工艺要求 23
3.2.3．光纤敷设的技术要求 24
3.3．光纤的熔接 24
3.3.1．施工准备 24
3.3.2．光纤熔接工艺要求 26
3.4．光纤测试 26
第四章 通讯系统 28
4.1．通讯系统概况 28
4.2．通讯系统设备分布 29
第五章 收费系统 30
5.1．收费系统概况 30
5.1.1．作业面总览 30
5.1.2．蚌北站收费系统设备统计 30
5.1.3．沫河口站收费系统设备统计 31
5.1.4．洪山站收费系统设备统计 32
5.1.5．明光西收费系统设备统计 33
5.1.6．明光东站收费系统设备统计 34
5.2．收费岛施工 35
5.2.1．投标要求划分至房建专业的施工界面 35
5.2.2．收费岛设备基础、管路及接地 36
5.2.3．收费站其他相关土建设施的建设 36
5.2.4．检测线圈的施工 37
5.2.5．电缆敷设 40
5.2.6．现场设备安装 42
5.3．控制室设备安装 45
5.3.1．蚌北站设备统计 45
5.3.2．沫河口站设备统计 46
5.3.3．洪山站设备统计 46
5.3.4．明光西设备统计 47
5.3.5．明光东站设备统计 47
5.3.6．明蚌分中心系统设备统计 47
5.4．电力设备安装及电缆敷设 49
5.4.1．电力配置 49
5.4.2．电力设备分布统计 49

第一章 道路设备砼基础部分

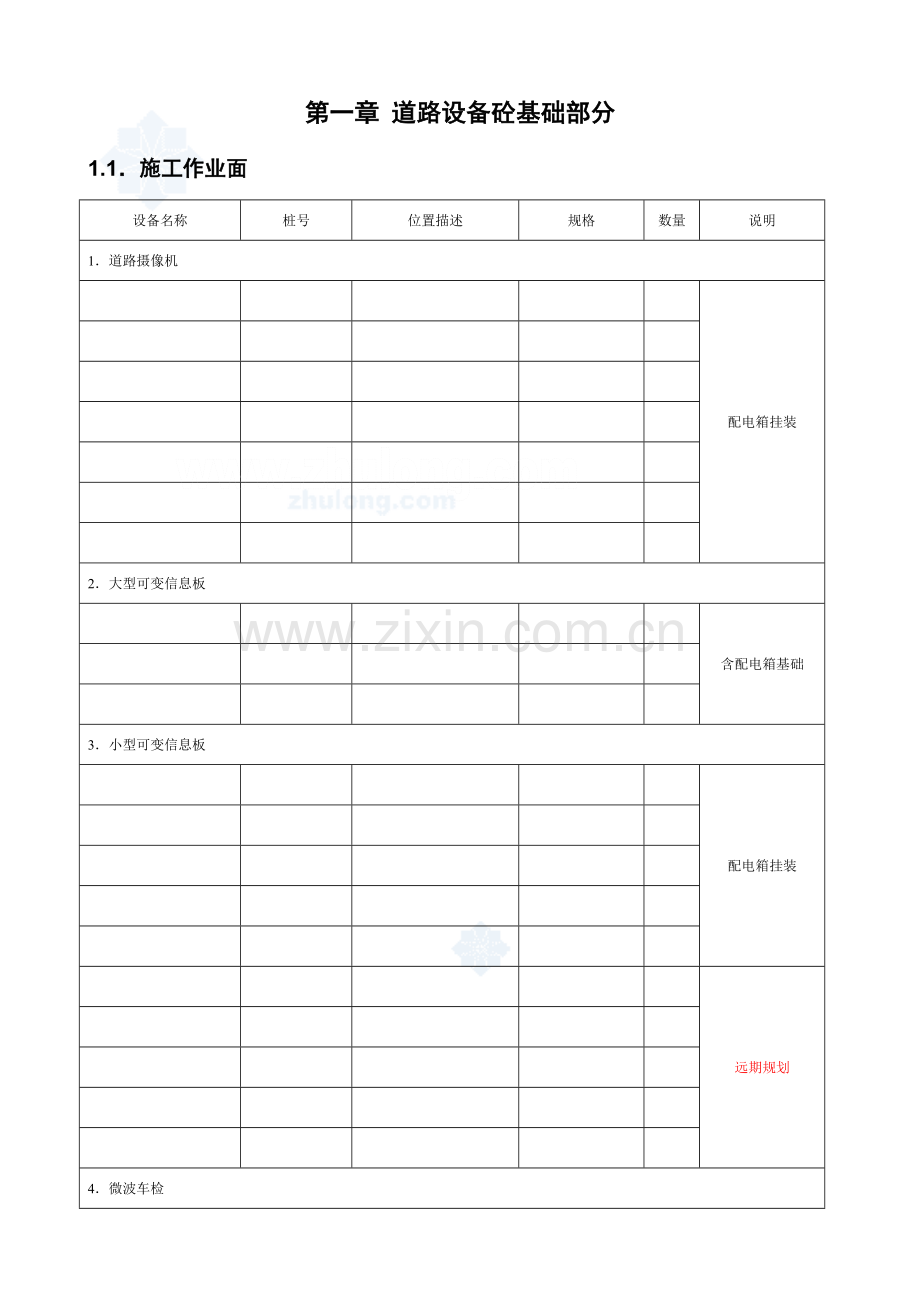

1.1．施工作业面
设备名称
桩号
位置描述
规格
数量
说明
1．道路摄像机

配电箱挂装

2．大型可变信息板

含配电箱基础

3．小型可变信息板

配电箱挂装

远期规划

4．微波车检

配电箱挂装

5．气象监测器

1.2．投标要求划分至房建专业的施工界面
Ø 监控外场设备的管道（信号、电力）提供至房建区边缘的人孔处。
Ø 要求对房建施工方已完成的和我方相关的作业面做检查。例如：对管道试通。避免在具体施工中增加不必要的工作量影响进度。
1.3．投标要求划分至土建专业的施工界面
1.3.1．主线及分歧管道
Ø 监控外场设备及供电线缆横穿路面部分钢管，路肩手孔等；
Ø 监控外场设备的供电管道、沿主线路基边坡至房建区外围的通信管道；
1.3.2．外场设备基础及接地
Ø 监控外场及监控外场摄像机的基础与接地；
1.4．施工流程
施工流程为1：现场勘察→作业单位衔接→核对→作业面衔接。
施工流程为2：图纸准备→土方开挖→配筋→绑扎→隐蔽管线敷设→接地联结→砼浇注→砼养护→回填→收尾→验收。
Ø 本项目基础部分参照1.2所述，由土建专业承包方完成，项目组应完成作业面衔接。
对于遗漏的土建工作量
Ø 对照图纸，协同总包方（主要是泰克所）、监理等现场定位；
Ø 图纸准备，核对电缆路由，核对基础的尺寸、配筋、法兰等；
Ø 按照施工工序，确定土建各分包单位；
Ø 对土建分包进行技术交底、确定工期进度、质量责任，签订分包合同；
Ø 监督材料入场的整个过程（质量、规格、数量），监督报验手续完整性；
Ø 按照施工技术要求监督施工工序全过程；
Ø 组织泰克所、监理单位验收；
1.5．施工技术要求
1.5.1．总原则
² 基础数量及位置正确；
² 进场材料有完整的报验手续；
² 土方开挖、配筋及绑扎、管线隐蔽、砼（25号）浇注、回填等工序符合设计要求；
² 各工序完成前经监理确认，具有完整的隐蔽工程验收记录；
² 具有完整的施工自检记录；
1.5.2．砼基础细节
² 砼表面应刮平，无损边、无掉角；
² 地脚螺栓符合设计要求，裸露金属（包括地脚螺栓）有防腐措施，无锈蚀；
注意事项：A．各法兰尺寸正确。
B．保护螺纹免受损伤。
² 隐蔽管线线路路由正确，通畅，转弯焊接部分无孔隙（防止浇注时水泥倒灌堵塞管道）；
² 隐蔽管线出口部分与基础在同一水平面，且管线出口处应打磨光滑；
1.5.3．接地细节
² 保护接地电阻<4Ω、防雷接地电阻<10Ω，两处接地相距不小于20M；
² 如果条件允许，保护接地应该与防雷接地分开设置；
² 防雷接地应用镀锌扁钢焊接，焊接牢固、焊缝饱满并做防腐处理；
² 保护接地引出至配电箱体内部，转接至配电箱体内部的接地汇流排；
² 对于摄像机采用联合接地，接地电阻<1Ω；

第二章 道路设备安装及施工
2.1．道路监控摄像机
2.1.1．施工作业面
设备编号
桩号
电缆名称
电缆规格
光缆
首端编号
电（光）缆
（尾端）编号
敷设长度（m）
1号摄像机
CAM 1
K86+580
光纤1

电力电缆
VV 4*22

通信站位置描述

摄像机供电
RVV 3*1
CAM1-P
明光东通讯站ONU

视频信号
SYV75-5
CAM1-V

控制信号
RVVP 2*0.75
CAM1-K

2号摄像机
CAM 2
K97+600
光纤2

电力电缆
VV 4*22

通信站位置描述

摄像机供电
RVV 3*1
CAM2-P
明光西通讯站ONU

视频信号
SYV75-5
CAM2-V

控制信号
RVVP 2*0.75
CAM2-K

3号摄像机
CAM 3
K113+400
光纤3

电力电缆
VV 4*22

通信站位置描述

摄像机供电
RVV 3*1
CAM3-P
大溪河服务区通讯站ONU

视频信号
SYV75-5
CAM3-V

控制信号
RVVP 2*0.75
CAM3-K

4号摄像机
CAM 4
K120+870
光纤4

电力电缆
VV 4*22

通信站位置描述

摄像机供电
RVV 3*1
CAM4-P
洪山通讯站ONU

视频信号
SYV75-5
CAM4-V

控制信号
RVVP 2*0.75
CAM4-K

5号摄像机
CAM 5
K140+500
光纤5

电力电缆
VV 4*22

通信站位置描述

摄像机供电
RVV 3*1
CAM5-P
沫河口通讯站ONU

视频信号
SYV75-5
CAM5-V

控制信号
RVVP 2*0.75
CAM5-K

6号摄像机
CAM 6
IK0+390
光纤6

电力电缆
VV 4*22

通信站位置描述

摄像机供电
RVV 3*1
CAM6-P
蚌埠监控分中心

视频信号
SYV75-5
CAM6-V

控制信号
RVVP 2*0.75
CAM6-K

7号摄像机
CAM 7
K155+745
光纤7

电力电缆
VV 4*22

通信站位置描述

摄像机供电
RVV 3*1
CAM7-P
蚌埠监控分中心

视频信号
SYV75-5
CAM7-V

控制信号
RVVP 2*0.75
CAM7-K

光缆编号说明：
A．干线光缆编号：T（Trunk）
B．单模光缆编号：SF（Single mode Fiber）
C．多模光缆编号：MF（Multimode Fiber）
D．首端光缆编号：A
E．尾端光缆编号：B
2.1.2．施工流程
施工流程为：基础验收合格→电缆敷设到位→立杆→穿缆→摄像机固定及接线→挂接控制箱体→设备接线→调试→挂标志牌。
Ø 图纸准备
n 到场设备清点：数量、规格、型号----签收发货清单；
n 设备入场报验：资料检查、归档----填写资料记录；
n 开箱检查：外观损伤、配件完整性----填写检查记录；
n 预调试：加电测试、填写测试纪录----填写预调试记录；
n 规划所有电缆的路由、编号，形成电缆路由指导图；
n 设计摄像机立柱：摄像机立柱采用热镀锌钢柱，高度为10米。地角法兰尺寸、布线路由、摄像机固定（法兰对接）、配电箱固定；
注意事项：所有法兰尺寸正确；
n 设计配电箱；
Ø 设备加工及采购
n 加工摄像机立柱；
n 加工配电箱；
n 统计及集中采购
u 配电箱内辅料；
u 设备安装辅料；
Ø 施工准备
n 确认摄像机安装方向及角度；
n 落实吊装厂家及机具（吊车、吊篮、发电机等）；
电缆（光纤、供电）敷设到位；
n 视频接头焊接完成；
n 配电箱电装完成；
n 光纤熔接、测试方案落实；
Ø 立柱安装及摄像机调试
注意事项：A．再次确认摄像机安装方向及角度；
B．安装完成立即当地调试；
2.1.3．工艺要求
Ø 摄像机立柱安装竖直、牢固；
Ø 摄像机固定牢固；
Ø 保证电缆足够松弛，避免摄像机转动时有拉伸影响；
Ø 摄像机监视范围符合设计要求；
Ø 控制箱朝向一致，安装牢固；
Ø 控制箱内电缆布线平直、整齐、接线牢固、标识正确；
Ø 保护接地电阻<4Ω、防雷接地电阻<10Ω，两处接地相距不小于20M；
Ø 隐蔽工程验收纪录、分项工程自检纪录、设备调试纪录完整；
Ø 设备检验报告、证书、说明书等资料齐全；
2.2．大型可变信息标志
2.2.1．施工作业面
设备编号
桩号
电缆名称
电缆规格
光缆
首端编号
电（光）缆
（尾端）编号
敷设长度（m）
1号可变信息板
D-KXB 1
K96+700
单模2芯光纤

电力电缆
VV 4*22

通信站位置描述

设备供电

DKXB 1-P
明光西通讯站ONU

通讯电缆

DKXB 1-K

2号可变信息板
D-KXB 2
K98+800
单模2芯光纤

电力电缆
VV 4*22

通信站位置描述

设备供电

DKXB 2-P
明光西通讯站ONU

通讯电缆

DKXB 2-K

3号可变信息板
D-KXB 3
K154+100
单模2芯光纤

电力电缆
VV 4*22

通信站位置描述

设备供电

DKXB 3-P
蚌埠监控分中心

通讯电缆

DKXB 3-K

2.2.2．施工流程
施工流程为：基础验收合格→电缆敷设到位→龙门架安装→控制箱体安装→穿缆→设备接线→调试→挂标志牌。
Ø 图纸准备
n 规划所有电缆的路由、编号，形成电缆路由指导图；
n 核对龙门架地角法兰尺寸；
n 给龙门架加工厂商提供龙门架内部电缆路由；
注意事项：
u 保证龙门架内部管线通畅、预留足够空间；
u 内部管线不能有断点，预留管线孔径足够大，并预留富余管路；
u 内部管线不能有90度死弯，不能有超过3个90度的转弯；
u 预留必要的手孔；
n 设计配电箱：（如果配电箱由信息板厂家提供，则提出相应技术要求）
Ø 施工辅料统计及采购
u 配电箱内辅料；
u 设备安装辅料；
Ø 施工准备
n 龙门架吊装前再次确认管线路由是否符合要求；
n 电缆（光纤、供电）敷设到位；
n 配电箱电装完成；
n 光纤熔接、测试方案落实；
2.2.3．工艺要求
Ø 控制箱朝向一致，安装牢固；
Ø 控制箱内电缆布线平直、整齐、接线牢固、标识正确；
Ø 防雷接地符合要求；
Ø 隐蔽工程验收纪录、分项工程自检纪录、设备调试纪录完整；
Ø 设备检验报告、证书、说明书等资料齐全；
2.3．小型可变信息标志
2.3.1．施工作业面
设备编号
桩号
电缆名称
电缆规格
光缆
首端编号
电（光）缆
（尾端）编号
敷设长度（m）
1号可变信息板
X-KXB 1
K87+400

电力电缆
VV 4*22

通信站位置描述

设备供电

XKXB 1-P
明光东通讯站ONU

通讯电缆

XKXB 1-K

2号可变信息板
X-KXB 2
K87+400

电力电缆
VV 4*22

通信站位置描述

设备供电

XKXB 2-P
明光东通讯站ONU

通讯电缆

XKXB 2-K

3号可变信息板
X-KXB 3
K96+700

电力电缆
VV 4*22

通信站位置描述

设备供电

XKXB 3-P
明光西通讯站ONU

通讯电缆

XKXB 3-K

4号可变信息板
X-KXB 4
K98+800

电力电缆
VV 4*22

通信站位置描述

设备供电

XKXB 4-P
明光西通讯站ONU

通讯电缆

XKXB 4-K

5号可变信息板
X-KXB 5
K120+100

电力电缆
VV 4*22

通信站位置描述

设备供电

XKXB 5-P
洪山通讯站ONU

通讯电缆

XKXB 5-K

6号可变信息板
X-KXB 6
K121+810

电力电缆
VV 4*22

通信站位置描述

设备供电

XKXB 6-P
洪山通讯站ONU

通讯电缆

XKXB 6-K

7号可变信息板
X-KXB 7
K139+800

电力电缆
VV 4*22

通信站位置描述

设备供电

XKXB 7-P
沫河口通讯站ONU

通讯电缆

XKXB 7-K

8号可变信息板
X-KXB 8
K141+100

电力电缆
VV 4*22

通信站位置描述

设备供电

XKXB 8-P
沫河口通讯站ONU

通讯电缆

XKXB 8-K

9号可变信息板
X-KXB 9
K154+100

电力电缆
VV 4*22

通信站位置描述

设备供电

XKXB 9-P
蚌埠监控分中心

通讯电缆

XKXB 9-K

10号可变信息板
X-KXB 10
K156+300

电力电缆
VV 4*22

通信站位置描述

设备供电

XKXB 10-P
蚌埠监控分中心

通讯电缆

XKXB 10-K

2.3.2．施工流程
施工流程为：基础验收合格→电缆敷设到位→立杆→穿缆→信息板固定及接线→安装控制箱体→设备接线→调试→挂标志牌。
Ø 图纸准备
n 规划所有电缆的路由、编号，形成电缆路由指导图；
n 设计信息板立柱：地角法兰尺寸、布线路由、信息板固定（法兰对接）、配电箱固定；
注意事项：所有法兰尺寸正确；
n 设计配电箱：
Ø 设备加工及采购
n 加工信息板立柱；
n 加工配电箱；
n 统计及集中采购
u 配电箱内辅料；
u 设备安装辅料；
Ø 施工准备
n 确认情报板安装方向及角度；
n 落实吊装厂家及机具（吊车、发电机等）；
n 电缆（光纤、供电）敷设到位；
n 配电箱电装完成；
n 光纤熔接、测试方案落实；
Ø 立柱安装及设备接线
注意事项：再次确认情报板安装方向及角度；
2.3.3．工艺要求
Ø 情报板立柱安装竖直、牢固；情报板内边缘距路肩不小于25cm，情报板下缘距路面高度为2.5米；
Ø 情报板固定牢固；
Ø 情报板安装高度、方向、夹角符合要求；
Ø 控制箱朝向一致，安装牢固；
Ø 控制箱内电缆布线平直、整齐、接线牢固、标识正确；
Ø 防雷接地符合要求；
Ø 隐蔽工程验收纪录、分项工程自检纪录、设备调试纪录完整；
Ø 设备检验报告、证书、说明书等资料齐全；
2.4．微波车检
2.4.1．施工作业面
设备编号
桩号
电缆名称
电缆规格
光缆
首端编号
电（光）缆
（尾端）编号
敷设长度（m）
1号微波车检
VD 1
K87+200

电力电缆
VV 4*22

通信站位置描述

设备供电

VD 1-P
明光东通讯站ONU

2号微波车检
VD 2
K96+810

电力电缆
VV 4*22

通信站位置描述

设备供电

VD 2-P
明光西通讯站ONU

3号微波车检
VD 3
K98+660

电力电缆
VV 4*22

通信站位置描述

设备供电

VD 3-P
明光西通讯站ONU

4号微波车检
VD 4
K120+180

电力电缆
VV 4*22

通信站位置描述

设备供电

VD 4-P
洪山通讯站ONU

5号微波车检
VD 5
K121+745

电力电缆
VV 4*22

通信站位置描述

设备供电

VD 5-P
洪山通讯站ONU

6号微波车检
VD 6
K139+650

电力电缆
VV 4*22

通信站位置描述

设备供电

VD 6-P
沫河口通讯站ONU

7号微波车检
VD 7
K141+200

电力电缆
VV 4*22

通信站位置描述

设备供电

VD 7-P
沫河口通讯站ONU

8号微波车检
VD 8
K154+100

电力电缆
VV 4*22

通信站位置描述

设备供电

VD 8-P
蚌埠监控分中心

9号微波车检
VD 9
K156+300

电力电缆
VV 4*22

通信站位置描述

设备供电

VD 9-P
蚌埠监控分中心

2.4.2．施工流程
施工流程为：基础验收合格→电缆敷设到位→立杆→穿缆→微波车检器固定及接线→安装控制箱体→设备接线→调试→挂标志牌。
Ø 图纸准备
n 规划所有电缆的路由、编号，形成电缆路由指导图；
n 设计微波车检器立柱：地角法兰尺寸、布线路由、微波车检器固定方式、配电箱固定；
注意事项：所有法兰尺寸正确；
n 设计配电箱：
Ø 设备加工及采购
n 加工微波车检器立柱；
n 加工配电箱；
n 统计及集中采购
u 配电箱内辅料；
u 设备安装辅料；
Ø 施工准备
n 确认微波车检器安装高度、方向及角度；
n 落实吊装厂家及机具（吊车、吊篮、发电机等）；
n 电缆（光纤、供电）敷设到位；
n 配电箱电装完成；
n 光纤熔接、测试方案落实；
Ø 立柱安装及设备接线
2.4.3．工艺要求
Ø 微波车检器安装于路侧，车检器与受检车辆间无较大障碍物；
Ø 与桥上摄像机公用立柱，立柱弯曲不超过5度，安装高度距路面5m；
Ø 微波车检器立柱竖直、牢固；
Ø 微波车检器固定牢固；
Ø 微波车检器安装高度、方向、角度符合要求；
Ø 控制箱朝向一致，安装牢固；
Ø 控制箱内电缆布线平直、整齐、接线牢固、标识正确；
Ø 防雷接地符合要求；
Ø 隐蔽工程验收纪录、分项工程自检纪录、设备调试纪录完整；
Ø 设备检验报告、证书、说明书等资料齐全；
2.5．气象监测器
2.5.1．施工作业面
设备编号
桩号
电缆名称
电缆规格
光缆
首端编号
电（光）缆
（尾端）编号
敷设长度（m）
1号气象监测器
WD
K110+460

电力电缆
VV 4*22

通信站位置描述

设备供电

WD-P
大溪河服务区通讯站ONU

2.5.2．施工流程
施工流程为：基础验收合格→电缆敷设到位→立杆→穿缆→气象监测器固定及接线→调试→挂标志牌。
Ø 图纸准备
n 规划所有电缆的路由、编号，形成电缆路由指导图；
n 设计气象监测器立柱：地角法兰尺寸、布线路由、气象监测器固定方式、配电箱固定；
注意事项：所有法兰尺寸正确；
n 设计配电箱：如与其他控制箱体合用，应注意整体规划
Ø 设备加工及采购
n 加工气象监测器立柱；
n 加工配电箱；
n 统计及集中采购
u 配电箱内辅料；
u 设备安装辅料；
Ø 施工准备
n 确认气象监测器安装方向及角度；
n 落实吊装厂家及机具（吊车、吊篮、发电机等）；
n 电缆（光纤、供电）敷设到位；
n 配电箱电装完成；
n 光纤熔接、测试方案落实；
Ø 立柱安装及设备接线
2.5.3．工艺要求
Ø 气象监测器立柱安装竖直、牢固，并远离大树或建筑物；
Ø 气象监测器固定牢固；
Ø 气象监测器安装高度、方向、角度符合要求；
Ø 控制箱朝向一致，安装牢固；
Ø 控制箱内电缆布线平直、整齐、接线牢固、标识正确；
Ø 防雷接地符合要求；
Ø 隐蔽工程验收纪录、分项工程自检纪录、设备调试纪录完整；
Ø 设备检验报告、证书、说明书等资料齐全；
2.6．紧急电话
2.6.1．投标要求划分至土建专业的施工界面
Ø 紧急电话通话柱基础；
Ø 紧急电话接地（接地电阻<10Ω）
2.6.2．施工作业面
A．紧急电话通话柱
主机设备编号
设备型号
桩号
副机设备编号
备注
ET1 号A
TZ161W
K86+775
ET 1号B

ET 2号A
TZ161W
K88+710
ET 2号B

ET 3号A
TZ161W
K90+680
ET 3号B

ET 4号A
TZ161W
K92+740
ET 4号B

ET 5号A
TZ161W
K94+620
ET 5号B

ET 6号A
TZ161W
K96+640
ET 6号B

ET 7号A
TZ161W
K98+590
ET 7号B

ET 8号A
TZ161W
K100+535
ET 8号B

ET 9号A
TZ161W
K102+480
ET 9号B

ET 10号A
TZ161W
K104+430
ET 10号B

ET 11号A
TZ161W
K106+375
ET 11号B

ET 12号A
TZ161W
K108+325
ET 12号B

ET 13号A
TZ161W
K110+270
ET 13号B

ET 14号A
TZ161W
K112+168
ET 14号B

ET 15号A
TZ161W
K114+165
ET 15号B

ET 16号A
TZ161W
K116+110
ET 16号B

ET 17号A
TZ161W
K118+040
ET 17号B

ET 18号A
TZ161W
K120+005
ET 18号B

ET 19号A
TZ161W
K121+950
ET 19号B

ET 20号A
TZ161W
K123+900
ET 20号B

ET 21号A
TZ161W
K125+641
ET 21号B

ET 22号A
TZ161W
K127+173
ET 22号B

ET 23号A
TZ161W
K128+945
ET 23号B

ET 24号A
TZ161W
K130+950
ET 24号B

ET 25号A
TZ161W
K132+955
ET 25号B

ET 26号A
TZ161W
K134+960
ET 26号B

ET 27号A
TZ161W
K136+965
ET 27号B

ET 28号A
TZ161W
K138+970
ET 28号B

ET 29号A
TZ161W
K140+860
ET 29号B

ET 30号A
TZ161W
K142+885
ET 30号B

ET 31号A
TZ161W
K144+845
ET 31号B

ET 32号A
TZ161W
K146+830
ET 32号B

ET 33号A
TZ161W
K148+820
ET 33号B

ET 34号A
TZ161W
K150+705
ET 34号B

ET 35号A
TZ161W
K152+430
ET 35号B

ET 36号A
TZ161W
K154+175
ET 36号B

ET 37号A
TZ161W
K156+355
ET 37号B

ET 38号A
TZ161W
K157+945
ET 38号B

ET 39号A
TZ161W
K159+930
ET 39号B

ET 40号A
TZ161W
K161+930
ET 40号B

ET 41号A
TZ161W
K163+907
ET 41号B

ET 42号A
TZ161W
K165+930
ET 42号B

B．电话电缆
全线敷设紧急电话主机、副机的连接电缆HYAT 5*2*0.7mm的市话电缆2公里。
主机侧
电缆型号
长度（m）
副机侧
备注
ET1 号A
HYAT 5*2*0.7

ET 1号B

ET 2号A
HYAT 5*2*0.7

ET 2号B

ET 3号A
HYAT 5*2*0.7

ET 3号B

ET 4号A
HYAT 5*2*0.7

ET 4号B

ET 5号A
HYAT 5*2*0.7

ET 5号B

ET 6号A
HYAT 5*2*0.7

ET 6号B

ET 7号A
HYAT 5*2*0.7

ET 7号B

ET 8号A
HYAT 5*2*0.7

ET 8号B

ET 9号A
HYAT 5*2*0.7

ET 9号B

ET 10号A
HYAT 5*2*0.7

ET 10号B

ET 11号A
HYAT 5*2*0.7

ET 11号B

ET 12号A
HYAT 5*2*0.7

ET 12号B

ET 13号A
HYAT 5*2*0.7

ET 13号B

ET 14号A
HYAT 5*2*0.7

ET 14号B

ET 15号A
HYAT 5*2*0.7

ET 15号B

ET 16号A
HYAT 5*2*0.7

ET 16号B

ET 17号A
HYAT 5*2*0.7

ET 17号B

ET 18号A
HYAT 5*2*0.7

ET 18号B

ET 19号A
HYAT 5*2*0.7

ET 19号B

ET 20号A
HYAT 5*2*0.7

ET 20号B

ET 21号A
HYAT 5*2*0.7

ET 21号B

ET 22号A
HYAT 5*2*0.7

ET 22号B

ET 23号A
HYAT 5*2*0.7

ET 23号B

ET 24号A
HYAT 5*2*0.7

ET 24号B

ET 25号A
HYAT 5*2*0.7

ET 25号B

ET 26号A
HYAT 5*2*0.7

ET 26号B

ET 27号A
HYAT 5*2*0.7

ET 27号B

ET 28号A
HYAT 5*2*0.7

ET 28号B

ET 29号A
HYAT 5*2*0.7

ET 29号B

ET 30号A
HYAT 5*2*0.7

ET 30号B

ET 31号A
HYAT 5*2*0.7

ET 31号B

ET 32号A
HYAT 5*2*0.7

ET 32号B

ET 33号A
HYAT 5*2*0.7

ET 33号B

ET 34号A
HYAT 5*2*0.7

ET 34号B

ET 35号A
HYAT 5*2*0.7

ET 35号B

ET 36号A
HYAT 5*2*0.7

ET 36号B

ET 37号A
HYAT 5*2*0.7

ET 37号B

ET 38号A
HYAT 5*2*0.7

ET 38号B

ET 39号A
HYAT 5*2*0.7

ET 39号B

ET 40号A
HYAT 5*2*0.7

ET 40号B

ET 41号A
HYAT 5*2*0.7

ET 41号B

ET 42号A
HYAT 5*2*0.7

ET 42号B

C．各站区内的综合布线（通讯线路）
站名
TC点数量
（数据）
TP点数量
（语音）
说明
明光东站

明光西站

洪山站

沫河口站

蚌埠北站

蚌埠北 收费中心

合计

2.6.3．紧急电话柱安装施工流程
施工流程为：基础验收合格→紧急电话通话柱固定→设备安装及接线→调试→挂标志牌。
Ø 图纸准备
n 确定紧急电话通话柱固定方式及土建基础地角法兰尺寸；
注意事项：所有法兰尺寸正确；
Ø 施工准备
n 确认紧急电话通话柱安装方向；
n 落实安装厂家及机具；
Ø 通话柱固定、设备安装及接线；
2.6.4．紧急电话柱安装工艺要求
Ø 通话柱安装竖直、牢固，安装后外露螺纹长度一致；
Ø 机箱的出线管与箱体密封良好；
Ø 气象监测器安装高度、方向、角度符合要求；
Ø 通话柱朝向一致，安装牢固；
Ø 控制箱内电缆布线平直、整齐、接线牢固、标识正确；
Ø 防雷接地符合要求；
Ø 隐蔽工程验收纪录、分项工程自检纪录、设备调试纪录完整；
Ø 设备检验报告、证书、说明书等资料齐全；
2.7．电缆敷设
电缆敷设流程为：管线检查→线缆核对→规划路由→实际测量→截缆及标记→电缆敷设→挂标志牌→保护。
Ø 对敷设管路检查、核对，对穿缆难度较大的管路，应预埋牵引线；
穿缆难度较大的管路如：
n 龙门架
n 超长立柱（摄像机、情报板等）
n 超长管道
n 连续转弯管道
Ø 按照联合设计文件及安装设备，核校电缆类型、数量；
n 保证电缆的开盘检测完成；
n 检查电缆质量；
Ø 对管线路由合理规划，强电、弱电分开敷设；
n 强（供电）、弱电（通讯、视频）平行敷设的间距不小于30cm，距离不超过100米；
n 强、弱电不允许同一管道敷设；
n 合理使用管线，保证预留；
Ø 保证电缆预留长度，普通电缆在设备端处预留5-10米，光纤15-20米；
Ø 统一规划电缆编号，敷设前应将编号标记清楚、粘牢，防止脱落；
n 编号由专人按照要求书写工整，清晰；
n 每端标记两处，外用保护胶纸粘牢；
Ø 保证测量准确，如果管线路由不清，应该敷设后再截缆；
Ø 电缆敷设
n 保证统一指挥、调度；
n 杜绝野蛮施工；
Ø 所有电缆挂标志牌；
标志牌要求：
n 机打、字体醒目、塑封、裁剪规格统一；
n 挂接方式及位置一致、整齐；
Ø 预留电缆应盘圈挂起，做好保护；
2.8．配电箱的设计及电装
2.8.1．设计配电箱
Ø 按照投标方案规划配电箱；
箱体编号
安装位置（桩号）
容纳主要设备清单
功能

Ø 图纸及材料准备
n 配电箱设计；
u 设备布放方案--设备（解码器、控制器、光端机、光纤接续盒、避雷器、过压保护器等）、电源、开关、接线端子、接地汇流排等；
u 布线路由方案；
u 箱体安装方案；
注意事项：A．配电箱体加工时应保证各活动面有接地导线连接；
B．配电箱内设置接地汇流排；
C．配电箱锁具配专用钥匙；
D．箱体设计为防水、防尘；
E．箱体尺寸作20%预留；
F．箱体内预留一个220VAC插座；
n 统一规划安装辅料；
n 统一加工配电箱，集中采购辅料；
2.8.2．电装配电箱
Ø 控制箱内电缆布线平直、整齐、接线牢固、标识正确，手写标志应用油性记号笔；
Ø 防雷（加装直流或交流电源避雷器）及接地符合规范要求。
第三章 光纤敷设、熔接及测试
3.1．光纤敷设界面统计
3.1.1．投标要求划分至土建专业的施工界面
Ø 主线通信管道、分歧人孔、路肩手孔；
Ø 从主线分歧人孔沿匝道至房建区外围的通信管道；
3.1.2．主干光纤线路
A．主干光纤施工界面（注：下表中光纤为20芯单模）
光纤总编号
起始
