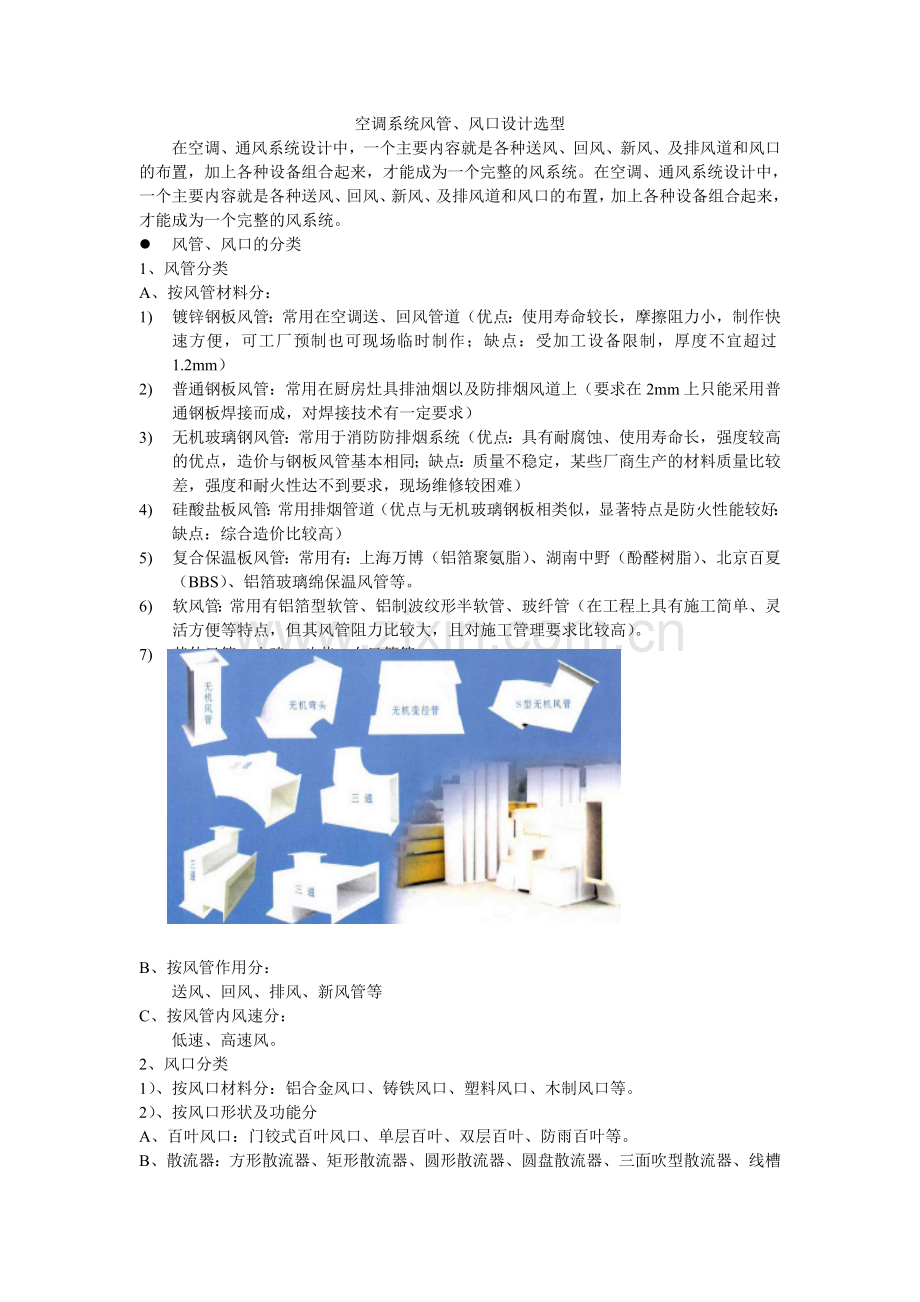

空调系统风管、风口设计选型
在空调、通风系统设计中，一个主要内容就是各种送风、回风、新风、及排风道和风口的布置，加上各种设备组合起来，才能成为一个完整的风系统。在空调、通风系统设计中，一个主要内容就是各种送风、回风、新风、及排风道和风口的布置，加上各种设备组合起来，才能成为一个完整的风系统。
l 风管、风口的分类
1、风管分类
A、按风管材料分：
1) 镀锌钢板风管：常用在空调送、回风管道（优点：使用寿命较长，摩擦阻力小，制作快速方便，可工厂预制也可现场临时制作；缺点：受加工设备限制，厚度不宜超过1.2mm）
2) 普通钢板风管：常用在厨房灶具排油烟以及防排烟风道上（要求在2mm上只能采用普通钢板焊接而成，对焊接技术有一定要求）
3) 无机玻璃钢风管：常用于消防防排烟系统（优点：具有耐腐蚀、使用寿命长，强度较高的优点，造价与钢板风管基本相同；缺点：质量不稳定，某些厂商生产的材料质量比较差，强度和耐火性达不到要求，现场维修较困难）
4) 硅酸盐板风管：常用排烟管道（优点与无机玻璃钢板相类似，显著特点是防火性能较好：
缺点：综合造价比较高）
5) 复合保温板风管：常用有：上海万博（铝箔聚氨脂）、湖南中野（酚醛树脂）、北京百夏（BBS）、铝箔玻璃绵保温风管等。
6) 软风管：常用有铝箔型软管、铝制波纹形半软管、玻纤管（在工程上具有施工简单、灵活方便等特点，但其风管阻力比较大，且对施工管理要求比较高）。
7) 其他风管：土建、砖茄、布风管等。

B、按风管作用分：
送风、回风、排风、新风管等
C、按风管内风速分：
低速、高速风。
2、 风口分类
1） 、按风口材料分：铝合金风口、铸铁风口、塑料风口、木制风口等。
2） 、按风口形状及功能分
A、 百叶风口：门铰式百叶风口、单层百叶、双层百叶、防雨百叶等。
B、散流器：方形散流器、矩形散流器、圆形散流器、圆盘散流器、三面吹型散流器、线槽型散流器等。

C、旋流风口：具有送出旋转达射流，诱导比大，风俗衰减快等特点。
D、球型喷口：送风距离大，适合送风距离较大的地方，如各种大厅、展厅及大型装配车间 等。
E、其他风口：球形排风口、栅格形风口、装饰板风口等等。
风管、风口设计选型：
风管、风口设计流程： 流程一：风系统的划分
·

流程二：系统风量计算
·
·
·
流程三：确定送风方式

·
流程四：确定风管布置

·
流程五：计算风管尺寸

流程六：风口设计选型
·

流程七：阻力平衡计算及气流组织校核
流程一 ：风系统的划分
根据空调房间的功能、类型、空间等情况进行空调系统划分：
在水系统中的大面积区域，一般设有机房，则根据机房情况进行系统划分；而对于多联机系统来说，内机风量有限，且型号比较固定，根据已有型号进行合理的系统划分即可。
流程二 ：系统风量计算
送风量计算依据：
空调房间的送风量G通常按照夏季最大的室内冷负荷，由下式计算确定：

G= ＝ （m3/h）
式中 Qq、Qx――室内总全冷负荷和总显冷负荷（kW）
hn――室内空气焓值（kJ/kg）；
hs――送风焓值（kJ/kg）；
tn――室内温度（℃）；
ts――送风温度（℃）；
c―― 空气定压比热[kJ/（kg. ℃）]，可取1.01 kJ/（kg. ℃）
ρ――空气密度（kg/m3），在标准大气压下，空气稳定20℃时，
取1.2 kg/m3。
流程二 ：系统风量计算
舒适性空调和工艺性空调的送风温差可参考下表选取：

空调类型及要求

送风温差（℃）
舒适性空调

高H≤5m

≤10

房高H>5m

≤15
工艺性空调
室温允许
波动范围

＋1.0

6～0

＋0.5

3～6

＋0.1～0.2

2～3

流程二 ：系统风量计算
注意：根据空调房间的区域面积确定风口个数，根据送风距离选择中或高静压的机型，从而主管及各分支管的风量就已经确定。
确定各风系统主风管以及各分支管的风量
每个系统的总风量是多少？
每个分支管分配的风量是多少？
流程三 ：确定送风方式
根据房间功能及装修要求等情况确定送风方式：
侧送侧回、侧送上回、侧送下回、上送上回、上送下回 ……
流程四 ：确定风管布置
根据房间面积、层高及装修要求等情况确定风管的布置：
主管走向、支管布置、送、回风管位置……
流程五 ：计算风管尺寸
采用假定流速法计算风管截面积、确定风管尺寸
A、根据公式：S=G/3600V 确定主风管及各分支管截面积
式中 S――风管截面积 （m2）；
G――风管内风量（ m3/h）；
V――风管内风速（m/h），一般做设计时候，空调送风主管风速不宜大于6m/h，支管风速不宜大于3m/h，具体风速可参照下表：
低速风管内的风速（m/s）
室内允许噪声级dB(A)
主管风速
支管风速
新风入口
25～35
3～4
≤2
3
35～50
4～7
2～3
3.5
50～65
6～9
2～5
4～4.5
65～85
8～12
5～8
5

高速风管的最大风速（m/s）
风量范围（m3/h）
最大风速
风量范围（m3/h）
最大风速
1700～5000
12.5
25500～42500
22.5
5000～10000
15
42500～68000
25
10000～17000
17.5
68000～100000
30
17000～25500
20

B、根据风管截面积参照风管常规尺寸表选择合适的风管尺寸
圆形风管常用规格（mm）
Ø100

Ø250

Ø560

Ø1250

Ø120

Ø280

Ø630

Ø1400

Ø140

Ø320

Ø700

Ø1600

Ø160

Ø360

Ø800

Ø1800

Ø180

Ø400

Ø900

Ø2000
Ø200

Ø450

Ø1000

Ø220
Ø500
Ø1120

矩形风管常用规格（mm）

120X120
160X120
200X120
630X630
1000X400
800X500

160X160
250X120

200X160
1250X400
1000X500
800X630

250X160
200X200
250X200

1250X500

1000X630

800X800

320X160
250X250

320X200

1250X630

1600X500
1000X800

400X200
320X250
500X200

1250X630

1000X1000

1600X800

400X250
320X320

500X250

1250X800
1600X800

2000X800

400X320
630X250

500X320

1250X1000

2000X1000
1600X1250
400X400
500X400

630X320
1600X1000

500X500
630X400

800X320
2000X1250

630X500

1000X320
800X400

流程六 ：风口设计选型
1、根据房间功能及气流组织选择合适的风口类型
A、在离吊顶高度为2~4米的顶部送风中选择什么样的风口比较合适？
双层百叶？散流器？单层百叶？旋流风口？

B、在一般的侧送风的系统中选择什么样风口比较合适？
双层百叶？散流器？单层百叶？旋流风口？
C、在空间比较大的展厅、体育馆、多功能厅、大堂等一般采用什么风口比较合适？
双层百叶？散流器？单层百叶？旋流风口？球型喷口？

2、 根据风量确定风口尺寸（假定流速法）
风口的风速选择卡参考下表：

流程七 ：阻力平衡计算及气流组织校核
1、计算最不利环路的压力损失并校核各支管阻力平衡
1）、简单计算最不利环路的压力损失
A、摩擦压力损失值：
Pm为0.8~1.5Pa/m

B、P=Pm × L × (1+k)
L 为风管总长度
弯头三通少时，k=1~2
弯头三通多时，k=3~5
2）、校核各支管阻力平衡，如分支管比较多时，需在各分支
管上装风量调节阀。
2、 室内气流组织校核
校核各空调风系统的气流组织是否出现短路？
校核室内空气循环是否合理，避免空调死区的出现？
校核新风系统与排风系统是否合理？
风口的距离是否合理？
