一种螺旋翅片散热的LED筒灯-初稿.doc

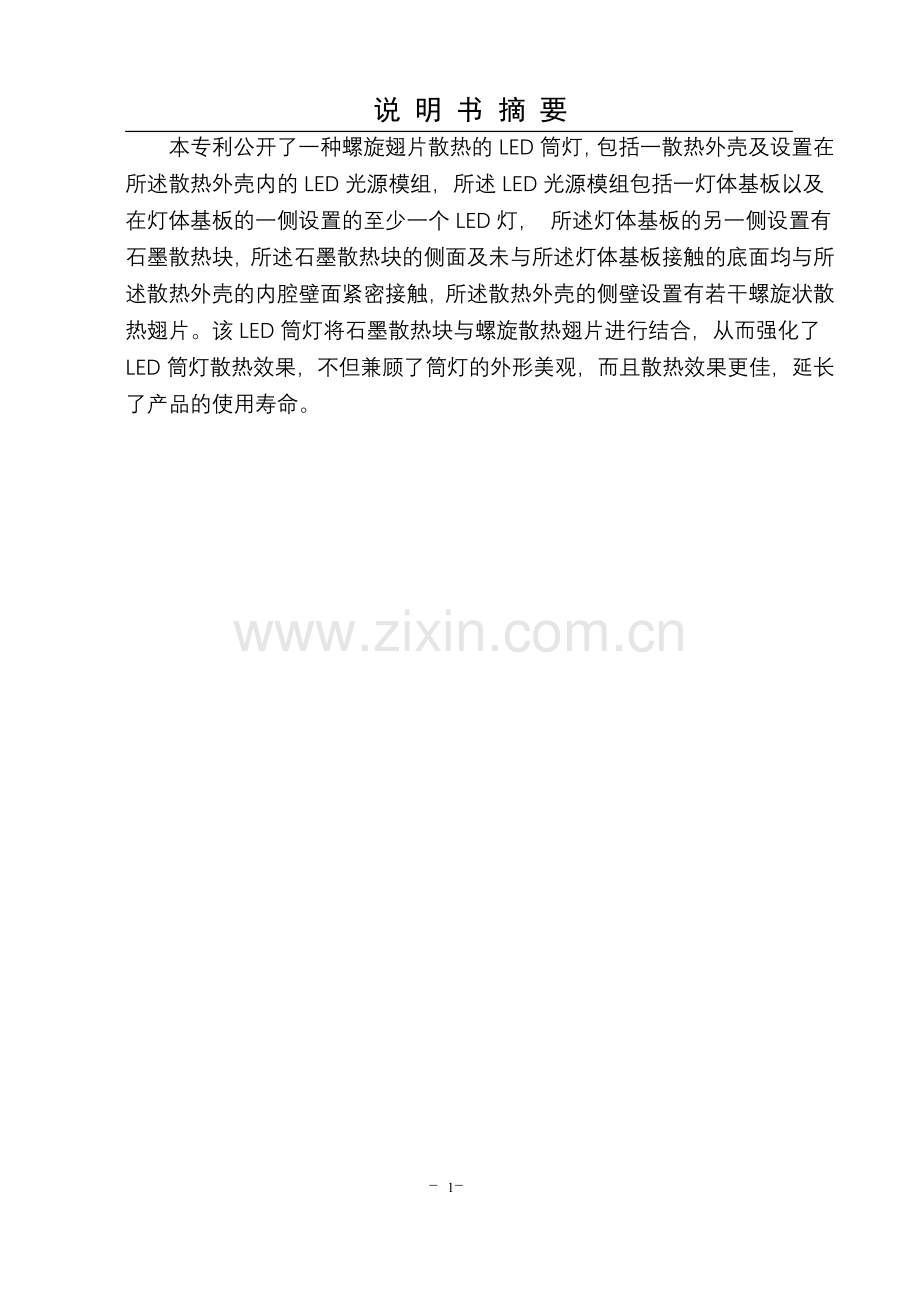

本专利公开了一种螺旋翅片散热的LED筒灯，包括一散热外壳及设置在所述散热外壳内的LED光源模组，所述LED光源模组包括一灯体基板以及在灯体基板的一侧设置的至少一个LED灯， 所述灯体基板的另一侧设置有石墨散热块，所述石墨散热块的侧面及未与所述灯体基板接触的底面均与所述散热外壳的内腔壁面紧密接触，所述散热外壳的侧壁设置有若干螺旋状散热翅片。该LED筒灯将石墨散热块与螺旋散热翅片进行结合，从而强化了LED筒灯散热效果，不但兼顾了筒灯的外形美观，而且散热效果更佳，延长了产品的使用寿命。说 明 书 摘 要

- 1-
摘 要 附 图

- 2-
权 利 要 求 书　

1、一种螺旋翅片散热的LED筒灯，包括一散热外壳及设置在所述散热外壳内的LED光源模组，所述LED光源模组包括一灯体基板以及在灯体基板的一侧设置的至少一个LED灯，其特征在于：
所述灯体基板的另一侧设置有石墨散热块，所述石墨散热块的侧面及未与所述灯体基板接触的底面均与所述散热外壳的内腔壁面紧密接触，所述散热外壳的侧壁设置有若干螺旋状散热翅片。

2、根据权利要求1所述的螺旋翅片散热的LED筒灯，其特征在于：
所述LED灯以同心圆的方式排列在所述灯体基板上。

3、根据权利要求1所述的螺旋翅片散热的LED筒灯，其特征在于：
所述石墨散热块与所述灯体基板之间设有导热胶。

4、根据权利要求1所述的螺旋翅片散热的LED筒灯，其特征在于：
所述灯体基板与一电源线连接，所述电源线设置在所述散热外壳的底端。

5、根据权利要求1所述的螺旋翅片散热的LED筒灯，其特征在于：
所述散热外壳中设有若干与所述LED灯配套的反光杯，所述LED灯设置在所述反光杯中。

说 明 书

一种螺旋翅片散热的LED筒灯
技术领域
本实用新型涉及照明技术领域，尤指一种通过螺旋翅片等进行强化散热的LED筒灯，属于照明技术结构领域。

背景技术
LED（Light Emitting Diode），发光二极管，是一种固态的半导体器件，它可以直接把电转化为光。LED的心脏是一个半导体的晶片，晶片的一端附在一个支架上，一端是负极，另一端连接电源的正极，使整个晶片被环氧树脂封装起来。半导体晶片由两部分组成，一部分是P型半导体，在它里面空穴占主导地位，另一端是N型半导体，在这边主要是电子。但这两种半导体连接起来的时候，它们之间就形成一个P-N结。当电流通过导线作用于这个晶片的时候，电子就会被推向P区，在P区里电子跟空穴复合，然后就会以光子的形式发出能量，这就是LED发光的原理。LED光源具有使用低压电源、耗能少、适用性强、稳定性高、响应时间短、对环境无污染、多色发光等的优点，虽然价格较现有照明器材昂贵，仍被认为是它将不可避免的替代现有照明器件。
LED筒灯是一种嵌入到固定物体内部的光线下射式的照明灯具。LED筒灯是属于定向式照明灯具，只有它的对立面才能受光，光束角属于聚光，光线较集中，明暗对比强烈。更加突出被照物体，流明度较高，更衬托出安静的环境气氛。现有的LED筒灯一般包括LED光源模组及光路处理装置，在LED光源模组的背面设置一散热装置。散热问题一直是制约LED灯发展的技术难题，由于散热LED灯设计师们不得不在产品寿命与散热效果之间进行平衡，目前LED灯的散热方式主要有：自然对流散热、加装风扇强制散热、热管和回路热管散热等。加装风扇强制散热方式系统复杂、可靠性低，热管和回路热管散热方式成本高，而自然对流散热则强调散热装置本身的散热效果。目前通用的自然对流散热装置如图1所示为翅片散热，散热装置的结构根据LED灯的功率而有所变化，一般而言，功率较高的LED灯要求更好的散热效果，因此，散热结构往往会做的很大，从而影响整个产品本身的精致与体积。能否提供一种散热效果更好的LED筒灯是本领域技术人员迫切需要解决的技术问题。

实用新型内容
本实用新型的目的是提供一种螺旋翅片散热的LED筒灯，该LED筒灯将石墨散热块与螺旋散热翅片进行结合，从而强化了LED筒灯散热效果，不但兼顾了筒灯的外形美观，而且散热效果更佳，延长了产品的使用寿命。
本实用新型提供的技术方案如下：
一种螺旋翅片散热的LED筒灯，包括一散热外壳及设置在所述散热外壳内的LED光源模组，所述LED光源模组包括一灯体基板以及在灯体基板的一侧设置的至少一个LED灯， 所述灯体基板的另一侧设置有石墨散热块，所述石墨散热块的侧面及未与所述灯体基板接触的底面均与所述散热外壳的内腔壁面紧密接触，所述散热外壳的侧壁设置有若干螺旋状散热翅片。
进一步地，所述LED灯以同心圆的方式排列在所述灯体基板上。
进一步地，所述石墨散热块与所述灯体基板之间设有导热胶。
进一步地，所述灯体基板与一电源线连接，所述电源线设置在所述散热外壳的底端。
进一步地，所述散热外壳中设有若干与所述LED灯配套的反光杯，所述LED灯设置在所述反光杯中。
本专利的效果在于：石墨具有优良的导热效果，导热快而且均匀稳定，因此被应用在精密元器件内部的散热中，本专利将石墨引入到LED灯的散热中，采用将石墨块与散热翅片相结合的方式来强化散热效果，从而使散热的速度与均匀度均远远超过单纯的翅片散热。本专利更创造性的将散热翅片设置在散热外壳上，使LED筒灯的外壳同时具备为内部光源进行散热的功能，由于外壳采用螺旋散热翅片形状，外形也非常美观，使精美的设计同时具有了实用性，一举两得。

附图说明
图1为现有技术中翅片散热结构的示意图；
图2为本专利中散热外壳的结构示意图；
图3为本专利装置的内部结构剖视示意图；
图4为本专利装置的LED灯布置示意图；
附图标号说明：
1－LED灯 2－散热外壳 3－石墨散热块 4－电源线
5－反光杯 6－灯体基板

具体实施方式
下面结合实施例进一步说明本实用新型的技术方案。
如图2、图3、图4所示，一种螺旋翅片散热的LED筒灯，包括一散热外壳2及设置在散热外壳2内的LED光源模组，LED光源模组包括一灯体基板6以及在灯体基板6的一侧设置的三个LED灯1，LED灯以同心圆的方式排列在灯体基板6上。灯体基板6的另一侧设置有石墨散热块3，石墨散热块3的侧面及未与灯体基板6接触的底面均与散热外壳2的内腔壁面紧密接触，散热外壳2的侧壁设置有若干螺旋状散热翅片。
为了强化传热效果，在石墨散热块3与灯体基板6之间设有导热胶。灯体基板6与一电源线4连接，电源线4设置在散热外壳2的底端。散热外壳2中设有若干与LED灯1配套的反光杯5，LED灯1设置在反光杯5中。
本领域技术人员应该认识到，上述的具体实施方式只是示例性的，是为了使本领域技术人员能够更好的理解本专利内容，不应理解为是对本专利保护范围的限制，只要是根据本专利所揭示精神所作的任何等同变更或修饰，均落入本专利保护范围。

说 明 书 附 图

图 1

图 2

图 3

图 4
