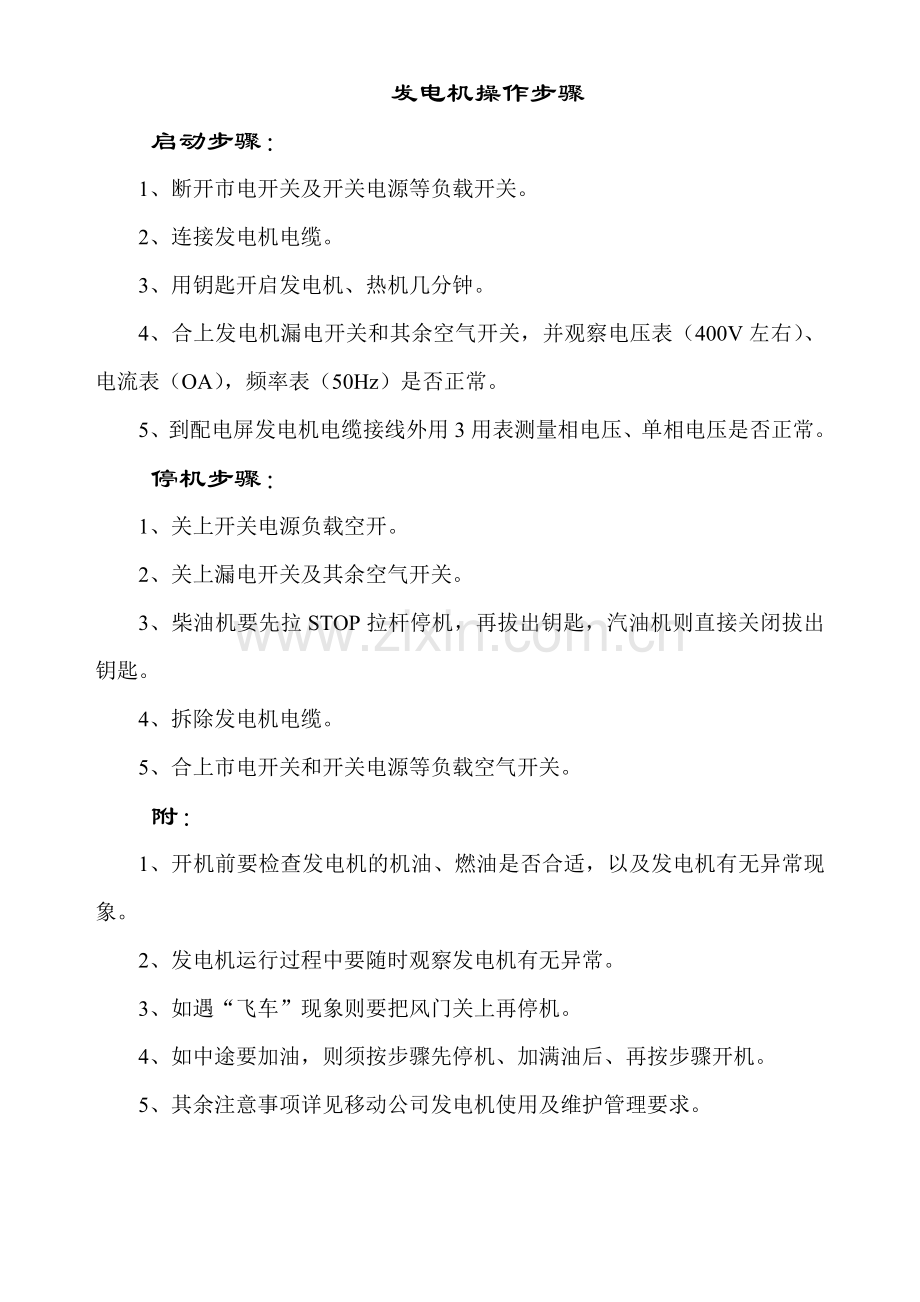

发电机操作步骤
启动步骤：
1、断开市电开关及开关电源等负载开关。
2、连接发电机电缆。
3、用钥匙开启发电机、热机几分钟。
4、合上发电机漏电开关和其余空气开关，并观察电压表（400V左右）、电流表（OA），频率表（50Hz）是否正常。
5、到配电屏发电机电缆接线外用3用表测量相电压、单相电压是否正常。
停机步骤：
1、关上开关电源负载空开。
2、关上漏电开关及其余空气开关。
3、柴油机要先拉STOP拉杆停机，再拔出钥匙，汽油机则直接关闭拔出钥匙。
4、拆除发电机电缆。
5、合上市电开关和开关电源等负载空气开关。
附：
1、开机前要检查发电机的机油、燃油是否合适，以及发电机有无异常现象。
2、发电机运行过程中要随时观察发电机有无异常。
3、如遇“飞车”现象则要把风门关上再停机。
4、如中途要加油，则须按步骤先停机、加满油后、再按步骤开机。
5、其余注意事项详见移动公司发电机使用及维护管理要求。

蓄电池：
一、作用：
在交流电源供电正常时，与整流器并联浮充而起平滑滤波的效果；在交流电源中断时，蓄电池作为通信设备的工作电源，保证通信设备直流供电不断。
交流电源
整流电源设备
BTS、传输等通信设备
蓄电池组
~
——

二、工作过程：
平时整流设备和蓄电池组并联浮充供电，整流设备输出直流电源一方面给通信用电设备供电，另一方面保持少量的充电电流对蓄电池组进行补充充电，以弥补电池组由于自放电造成的电量损失，且蓄电池组同时起到平滑滤波作用。当市电停电而自备油机发电机组尚未起动供电之前，蓄电池组单独对负载供电直到油机供电止。
三、蓄电池分类
1、按电极和电解液来区分
酸性蓄电池（铅酸蓄电池）：正极为二氧化铅，负极为绒状铅，电解液为稀硫酸。
正极接线柱
负极极
溶液
负极接线柱
溶器
负极接线柱
隔板
正极极
碱性蓄电池：电解液为氢氧化钾水溶液，正极为氢氧化镍（银），负极为海绵镉（氧化锌）。
2、按用途结构分类
固定型蓄电池——机房内固定放置
移动型蓄电池——启动电池

四、电池常用性能术语
1、电动势（E）
当外电路断开时，即没胡电流通过电池时，在正、负极间的电位差，叫做电池的电动势。
2、端电压（U）
当电路闭合时，电池极间的电位差叫做电池匠电压或端电压。
U充＝E+I·r
U放＝E﹣I·r
3、内电阻
当蓄电池在充、放电时，蓄电池内部所显示的电阻称为内阻。
r=ro+ r∏
ro——欧姆电阻，由极板电阻、电解液的电阻和隔板电阻等电阻总和构成。
r∏——极化电阻，静置时极小，充放电时增大；另外温度与内阻有较大的关系。温度自+25℃以下，每降1℃，电池内阻将增加1.7~2.0%
4、电池容量
① 充电容量（Ah）
蓄电池在充电时所消耗的电量称为充电容量Q充。
Q充=I充·t充
② 放电空量（Ah）
通常以充足电后的蓄电池，在给定的条件下，放电到规定终了电压时，所能放出的电量叫电池放电容量Q放。
Q放=I放·t放
5、蓄电池的效率
Q放
—
Q充

电量效率：电池的输出电量与输入电量之比，也称安时效率、放电率。
电量效率（%）= ×100%
6、蓄电池的自放效率
Q1- Q2

Q1

指电池充电后在断路状态和指定环境下搁置，由于电池的局部作用而造成电池容量的消耗，容量损失与原容量之比叫做电池自放电率。
P= ×100%

7、使用寿命
蓄电池每充、放电一次，叫做一次充放循环，蓄电池在保持输出一定容量的情况下所能工巧匠有进行的充放循环次数，叫做蓄电池的使用寿命。
五、蓄电池的使用与维护
目前常用的阀控式铅酸蓄电池组在出厂时已进行了初充电，当安装完毕后进行适当的补充充电后即可投入使用。现移动基站使用的全部属于阀控式铅酸蓄电池，属于全封闭免维护电池。平时维护工作主要是测量单体电池端电压、进行充放电，清洁表面。下面就我们平时使用维护过程中常用的做法及标准进行简单介绍。
1、放电
通常我们是采取带载直接放电，此法优点间能按实际负载电流进行放电，更准确的测算出该电池组实际带负载的供电时间，缺点是由于放电过程中无法保证市电安全性存在很大的供电中断风险。因此用此法放电时必须对该电池组有一定的了解。检查浮充时单体电池电压并如实记录，在放电过程中要及时监测浮充时单体电压较商和较低时各单体电池的电压，且注意控制放电时间，应掌握在30~60分钟内为好。
放电终了的标准
①用10小时正常放电率放电（或更小时电流）放至单体电池电压为1.80V时即要停止放电并视为放电终了。
②放出电量（Q放=I放·t放）相当于电池各种放电小时率时的额定容量时，亦视为放电终了。
在实际操作过程中，往往在单体电池电压下降到1.90V（任何一个）或放出额定容量的75%左右时就应该停止放电，以免造成过放电把电池损坏。
放电时间估算：
例：某站有2组48V200Ah电池组，BTS等通信设备负载电流为35A。
则：Q总=Q单组×2=200×2=400Ah
I放=35A
正常情况下，电池组可以放电10个小时，但考虑到电池组新旧程度及平时充电情况，实际Q总可能只能80%即320 Ah，理论上可以放电约8小时，但为了保护电池免以过放电，最多是放6小时。
2、充电
目前使用的都是低压恒压充电法，即在充电过程中电压保持恒定。
在浮充状态我们是按每个单体电池电压按2.23V计算，在均充状态时按2.25V/单体计算，以此来调整开关电源输出电压。
I
V
现在我们要用的是全浮充状态，即放电完毕后，直接用开关电源边供电负载用电边对电池组进行充电，此时充电电流与充电电压指示值如图

充电终了判断标准
a、充电终期电流法：
充电电压
电流值（mA/Ah）
2.23
﹤4
2.35
﹤11
b、充电终止时间法：

放出容量（%额定容量）
充电时间（小时）（充电电压2.35V/单体）
100
21
75
17
50
12
25
7

c、充电终止容量法：
Q充=（1.2~1.4)×Q放
d、电池端电压均匀性法
一组电池中每只端电压，其最高与最低相差不超过0.05V。
