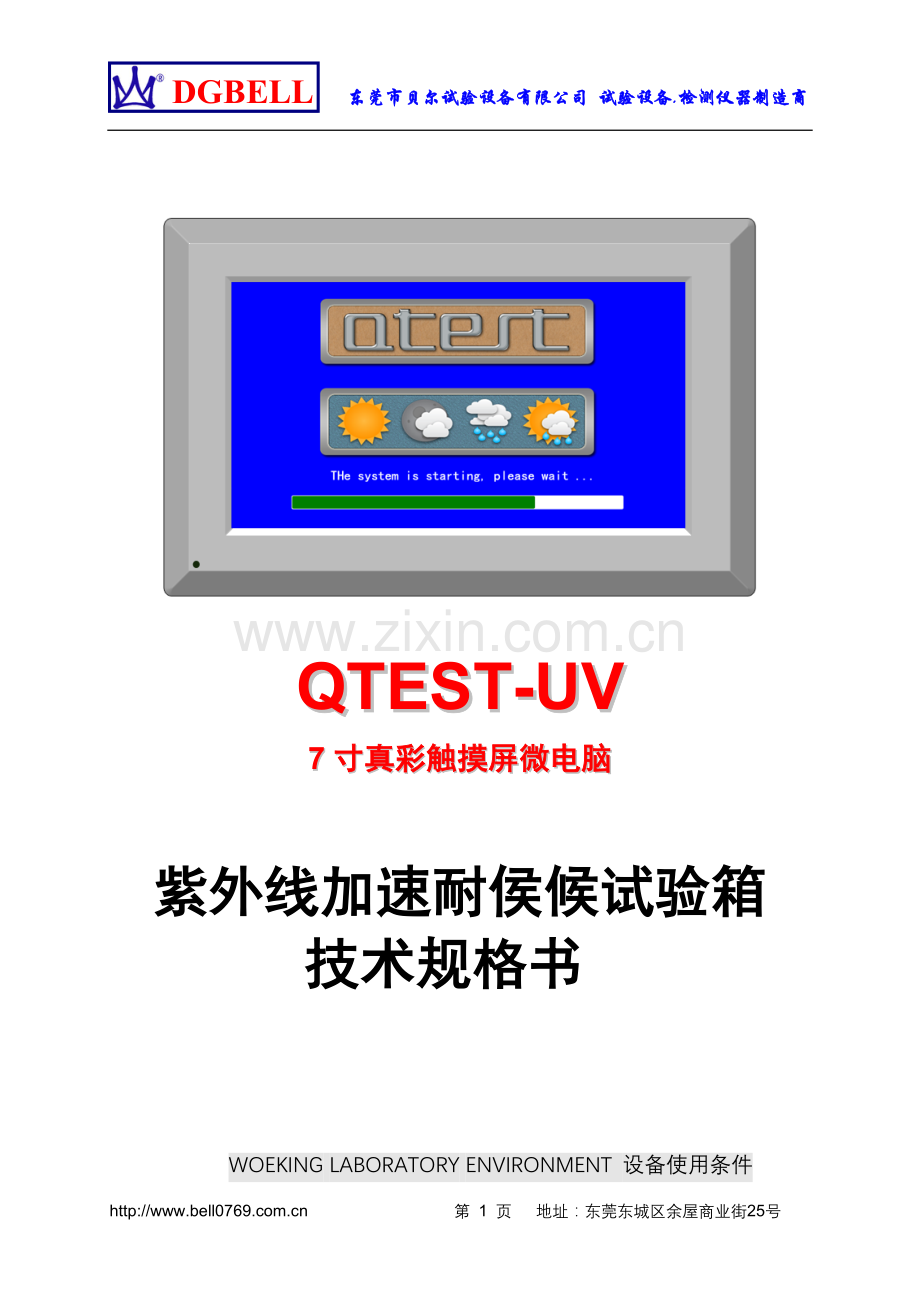

DGBELL 东莞市贝尔试验设备有限公司 试验设备.检测仪器制造商

QTEST-UV
7寸真彩触摸屏微电脑

紫外线加速耐侯候试验箱
技术规格书

WOEKING LABORATORY ENVIRONMENT 设备使用条件

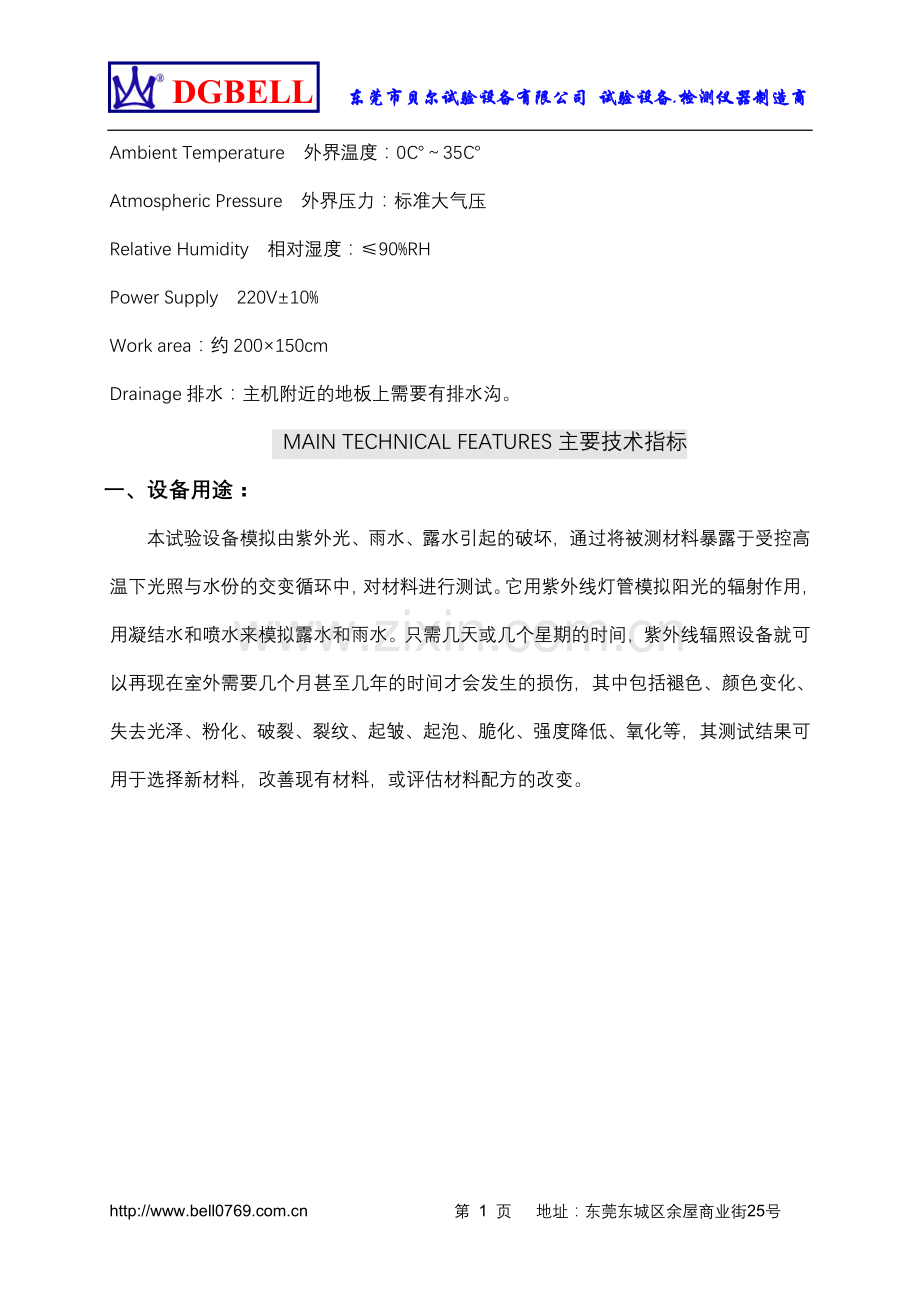

Ambient Temperature 外界温度：0℃～35℃
Atmospheric Pressure 外界压力：标准大气压
Relative Humidity 相对湿度：≤90%RH
Power Supply 220V±10%
Work area：约200×150cm
Drainage排水：主机附近的地板上需要有排水沟。
MAIN TECHNICAL FEATURES主要技术指标
一、设备用途：
本试验设备模拟由紫外光、雨水、露水引起的破坏，通过将被测材料暴露于受控高温下光照与水份的交变循环中，对材料进行测试。它用紫外线灯管模拟阳光的辐射作用，用凝结水和喷水来模拟露水和雨水。只需几天或几个星期的时间，紫外线辐照设备就可以再现在室外需要几个月甚至几年的时间才会发生的损伤，其中包括褪色、颜色变化、失去光泽、粉化、破裂、裂纹、起皱、起泡、脆化、强度降低、氧化等，其测试结果可用于选择新材料，改善现有材料，或评估材料配方的改变。

（设备外形图，图片仅供参考）
二、技术指标
1、工作室尺寸：400mm×1140 mm×380 mm （D×W×H）
2、外形尺寸：500mm×1300mm×1460 mm （D×W×H）
3、紫外灯管参数：
3-1灯管型号：UV-A(315～400nm)、UV-B(280～315nm)任选
3-2灯管品牌：加拿大原装进口
3-3灯的中心距离：70mm
3-4辐射强度：0.4W／m2～1W／m2以内可调（选配）
4、试验箱温度指标：
4-1光照温度范围：50℃～70℃
4-2冷凝温度范围：40℃～60℃
4-3光照温度容差:≤±2℃
4-4温度波动度≤±2℃
4-5温度解析度：0.1℃
5、黑板温度计
5-1测量范围：30～80℃
5-2容差为±1℃
6、湿度范围：45%～90%R.H
7、控温方式：PID自整定控温方式
8、水槽要求：水深不大于25mm，并有供水
自动控制器
9、样品架：
9-1标准试件尺寸：75×90mm
（可定做特殊规格样品架）
9-2测试能力：48片 （工作室结构示意图）
9-3试件离灯表面的最近平行面距离：50mm
9-4样品的最大厚度：20mm
10、技术特点：
10-1采用原装进口荧光紫外灯为光源，确保了试验光源的真实可靠性；
10-2编程方便，误操作和故障自动报警，光强度可编程设定并自动实现；
10-3太阳眼：台湾QTEST太阳眼，可对光辐照度进行长期稳定测量和控制（选配）；
10-4数据存储：包括试验温度、试验时间、辐照强度等关键参数均可通过电脑实时监控并保存；
10-5 界面：7寸超大真彩触摸屏，人性化友好界面。
三、符合标准：
本设备符合标准如下：
1、GB/T14552-2008《中华人民共和国国家标准--机械工业产品用塑料、涂料、橡胶材料—人工气候加速试验方法》中的a、荧光紫外线／冷凝试验方法。
2、GB/T16422.3-1997 GB/T16585-96 相关分析方法。
3、GB/T16585-1996《中华人民共和国国家标准—硫化橡胶人工气候老化（荧光紫外灯）试验方法》。
4、GB/T16422.3-1997《塑料实验室光源暴露试验方法》等相应标准条款设计制造标准。
5、符合国际测试标准：ASTM D4329、ISO 4892-3、ISO 11507、SAE J2020等现行紫外线老化试验标准。
6、其他各类标准未详尽列出，如有需要，请与我司技术部门确认。
四、分项介绍：
A、试验箱箱体：
1、箱体采用全数控制作、工艺先进、线条流畅，美观大方；
2、内箱材质为SUS304高级不锈钢板，外箱材质为SUS304不锈钢钢板或经表面特殊处理后静电喷涂；
3、箱盖为双向翻盖式 ，开闭轻松自如；
4、样品架采用不锈钢及铝合金制成网框，便于样品的存取；
5、水槽位于箱体下部，内置电加热器。
6、试验箱外壳各开启处均采用门式开启装置，开启方便。
7、为便于移动，仪器底部安装脚轮，位置固定
后用U形环固定试验机位置。
B、试验光源：
1、光源采用8支额定功率为40W的进口紫外荧光灯作发光源。紫外线荧光灯管，分布在机器的两侧，每侧各4支。
2、有UVA-340和UVB-313光源供用户选择配置。
2-1、UVA-340灯管的发光光谱能量主要集中在340nm的波长处，
2-2、UVB-313灯管的发光光谱主要集中在313nm波长附近。
2-3、通常我们标配的是UVA-340灯管
3、由于荧光灯光能量输出会随时间而逐步衰减，为了减小因光能量衰减造成试验的影响，所以本试验箱在所有的八支灯管中每隔1/4的荧光灯寿命时，由一支新灯管替换一支旧灯管，这样，紫外光源始终由新灯和旧灯组成，从而得到一个输出恒定的光能量。
4、灯管有效使用寿命可在1600小时左右。
C、电气控制：
1、黑板温度、冷凝温度均采用触摸屏控制器直接控制，
2、其余控制部件基本采用进口电子元器件。
3、辐照度均匀度：≤4%（在样品表面处）
4、黑板温度监控：采用标准的Pt-100黑板温度传感器,精确控制测试过程的样品表面温度。
5、水槽温度监控：在循环测试过程中，有一个测试段是黑暗凝露过程，它需要箱体内能产生较高温度的饱和水蒸气，当水蒸气遇到相对较冷的样板表面时，会在样板表面凝结露水。
6、试验箱配备时间控制器，范围0～9999H，具有累计时间及停电记忆功能。
D、安全防护装置：
◆箱内温度超温保护：当箱内温度超过90℃±10%时，机器会自动切断灯管和加热器的电源供应，并进入平衡状态冷却。
◆水槽低水位报警，防止加热器空焚。
五、控制系统：
本设备拥有强大而丰富的控制系统，详细介绍如下：
（1） 初始画面。
用户可以通过主目录画面切换到其他画面，主目录画面如下图所示。

图1 主目录画面

（2）定制运行功能。
用户可以使用本功能实现连续紫外试验功能。在定制运行画面中，用户可以手动控制各功能的开启与关闭。在此画面，可实现温度整定，具有温度自动演算功能。

图2 定值运行画面

（3）程序控制功能。
在程序控制画面，用户可以按照编辑好的程序自动运行本设备。程序运行时，设备具有保跳段等功能。并且能直观地观察到程序的总运行时间、程序段的段运行时间、程序编号等基本信息。同时，各系统的运行状态也会直观地显示在画面上。

图3 程式运行画面
（4）文档管理功能。
本设备具有强大的文档记录、管理、储存功能。

图3-1 文档管理画面1 图3-1 文档管理画面1
① 文档功能：可选择禁用或启用文档功能。
② 文档名称：可编辑所保存文档的文件名称，最大可设定10个字符的文件名称。
③ 保存编号：设备内部存储最多支持记录4个文档。默认情况下最旧的文件将被最新的文件覆盖，但用户也可通过设定保存编号来指定文件的保存地方。
④ 采样时间：具有1秒、10秒、30秒、60秒采样功能。
⑤ 文档管理：可通过外接电脑实现远程监控和数据采集及打印。

六、质量保证体系
（1）质量体系
本公司严格执行ISO90011：2008质量管理体系、ISO14001环境管理体系、GB/T28001职业健康安全管理体系认证。是行内较早通过三体系认证的专业环境箱制造企业。
ISO9001：2008质量管理体系证书编号：05310Q11794R0S
ISO14001:2004环境管理体系证书编号：05310E20293R0S
GB/T28001:2001职业健康安全管理体系证书编号：05310S1067R0S

l （2）品质筛选
公司的兄弟企业无锡科睿检测是国内较早开展环境可靠性工程试验技术研究与应用的专业检测服务机构，已通过ISO/IEC17025:2005实验室认证（CNAS）。本设备关键零部件均经过科睿检测温湿度、盐雾、电学性能、理化测试、振动测试、耐辐照测试等多项检测，可以放心使用。

七、关键件选用：
序号
名称
产地品牌
1
真彩触摸屏控制器
台湾QTEST
2
辐照度太阳眼
台湾QTEST
3
紫外线灯管
加拿大ATLAS
4
交流接触器
中国正泰
5
中间继电器
日本欧姆龙OMRON
6
计时器
日本欧姆龙OMRON
7
超温保护器
韩国RAINBOW
8
固态继电器SSR
台湾阳明FOTEK
9
温度传感器
台湾宣荣
10
空气开关
中国正泰
11
循环风机
台湾 SCUMOM
12
电加热器
台湾隆星
13
喷淋水泵
广东凌霄

八、售后服务
中国售后服务中心

无锡科隆试验设备有限公司
地址：江苏省无锡市滨湖开发区高凯路5号
电话：[phone] 传真：[phone]
安装、调试

科隆公司工程师可在贵公司准备好设备所需外部条件（如水、电等）后，负责该设备的安装、调试、启动工作，并提供良好的技术支持和售后服务，同时对使用人员进行设备现场培训，保证受训人员能够独立、熟练操作设备和完成简单的维修工作、设备日常维护等工作。
保修

设备的保修期为壹年，正式生效日期为买方在该设备的验收合格书上签字之日起计算。在保修期内，科隆对该设备因自身原因而引起的各种故障负责无偿解决。在保修期外，该设备的维修工作要收取备品备件的成本费用和一定的服务费用。
维修

维修电话反应时间为：2小时内作出回应；需要派技术服务人员到现场解决的，我方承诺在24小时内派出人员；
终身服务项目
我方承诺在该设备的使用期间，可无偿地提供该设备的技术支持工作。
