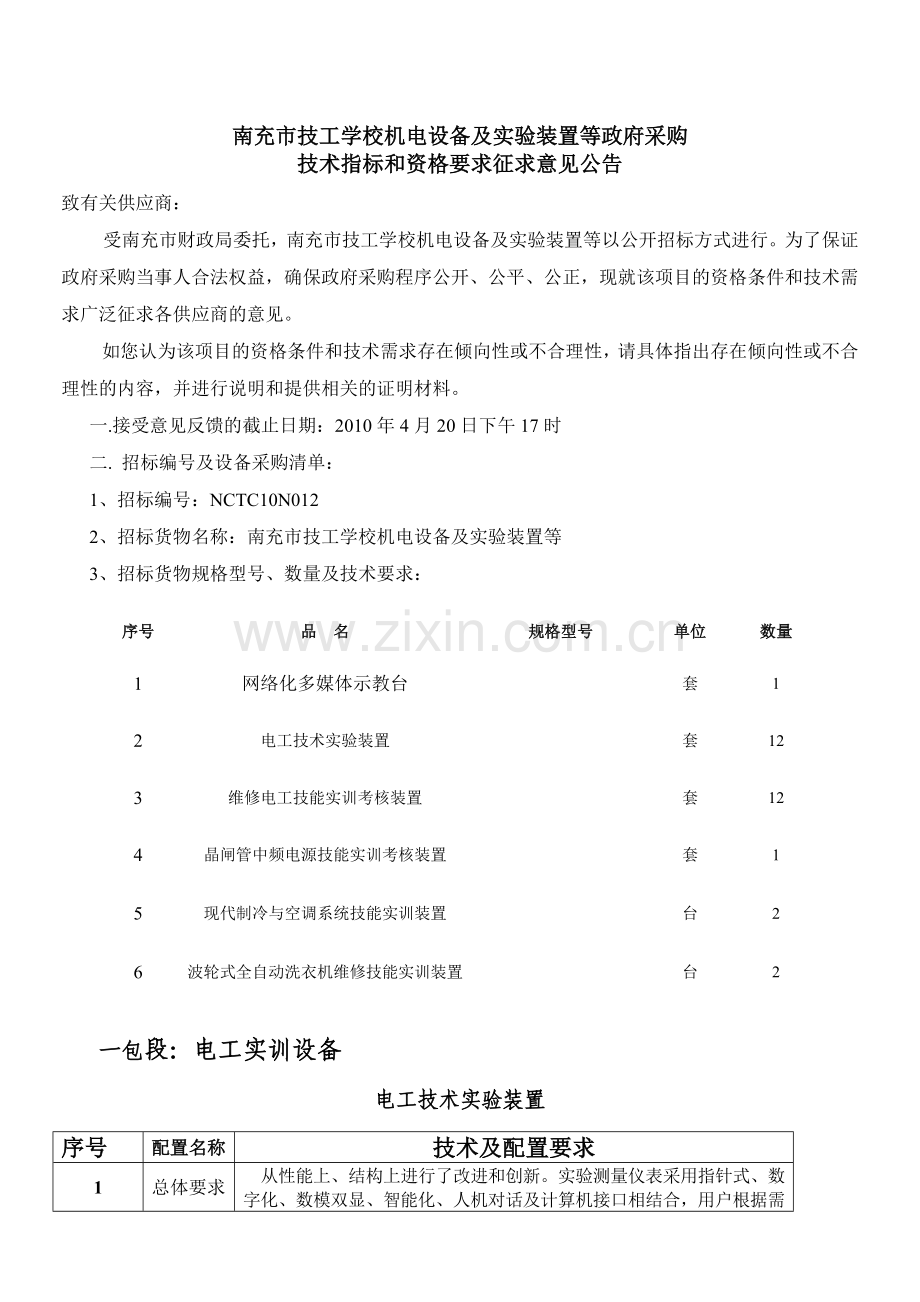

机电设备及实验装置技术指标征求意见.docx

南充市技工学校机电设备及实验装置等政府采购
技术指标和资格要求征求意见公告
致有关供应商：
    受南充市财政局委托，南充市技工学校机电设备及实验装置等以公开招标方式进行。为了保证政府采购当事人合法权益，确保政府采购程序公开、公平、公正，现就该项目的资格条件和技术需求广泛征求各供应商的意见。
如您认为该项目的资格条件和技术需求存在倾向性或不合理性，请具体指出存在倾向性或不合理性的内容，并进行说明和提供相关的证明材料。
一.接受意见反馈的截止日期：2010年4月20日下午17时
二. 招标编号及设备采购清单：
1、招标编号：NCTC10N012
2、招标货物名称：南充市技工学校机电设备及实验装置等
3、招标货物规格型号、数量及技术要求：
序号
品 名
规格型号
单位
数量
1
网络化多媒体示教台

套
1
2
电工技术实验装置

套
12
3
维修电工技能实训考核装置

套
12
4
晶闸管中频电源技能实训考核装置

套
1
5
现代制冷与空调系统技能实训装置

台
2
6
波轮式全自动洗衣机维修技能实训装置

台
2

一包段：电工实训设备
电工技术实验装置
序号
配置名称
技术及配置要求
1
总体要求
从性能上、结构上进行了改进和创新。实验测量仪表采用指针式、数字化、数模双显、智能化、人机对话及计算机接口相结合，用户根据需要进行选择。对控制屏及部件采用全方位的功能保护及人身安全保护体系，同时还设有“定时器兼报警记录仪(服务管理器)”，为开放性实验室创造了条件，可以大大提高学生的实验动手能力。这样，既能方便实验室管理，又能减轻教师指导实验的工作量。
能完全满足各高校的“电路分析”、“电工基础”、“电工学”、“数字电路”、“模拟电路”、“信号与系统”、“电机学”、“电机与拖动”、“电机控制”、“继电接触控制”、“可编程控制器技术”及“工厂电气控制”等课程的教学大纲要求。
2
设备特点

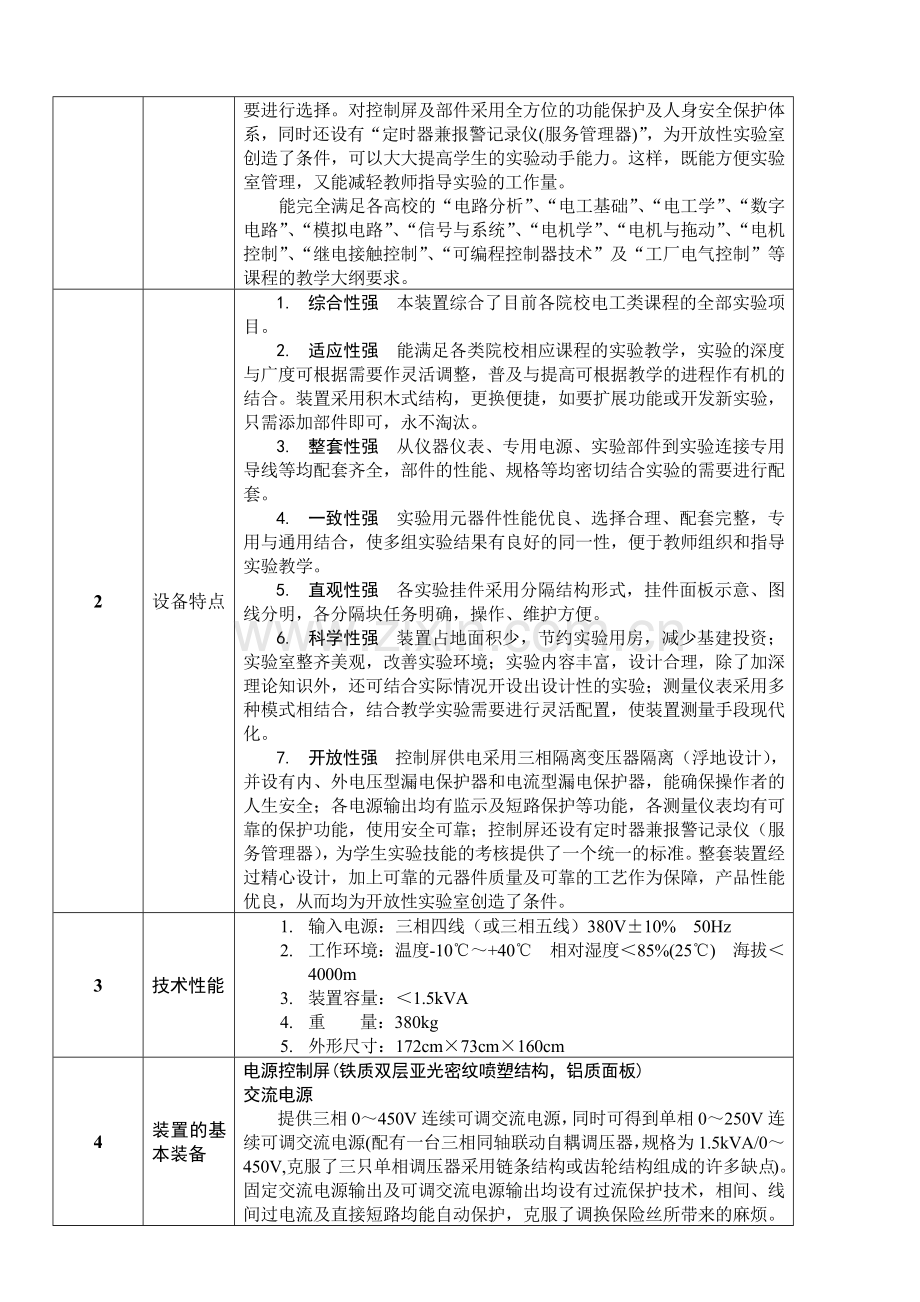

1. 综合性强 本装置综合了目前各院校电工类课程的全部实验项目。
2. 适应性强 能满足各类院校相应课程的实验教学，实验的深度与广度可根据需要作灵活调整，普及与提高可根据教学的进程作有机的结合。装置采用积木式结构，更换便捷，如要扩展功能或开发新实验，只需添加部件即可，永不淘汰。
3. 整套性强 从仪器仪表、专用电源、实验部件到实验连接专用导线等均配套齐全，部件的性能、规格等均密切结合实验的需要进行配套。
4. 一致性强 实验用元器件性能优良、选择合理、配套完整，专用与通用结合，使多组实验结果有良好的同一性，便于教师组织和指导实验教学。
5. 直观性强 各实验挂件采用分隔结构形式，挂件面板示意、图线分明，各分隔块任务明确，操作、维护方便。
6. 科学性强 装置占地面积少，节约实验用房，减少基建投资；实验室整齐美观，改善实验环境；实验内容丰富，设计合理，除了加深理论知识外，还可结合实际情况开设出设计性的实验；测量仪表采用多种模式相结合，结合教学实验需要进行灵活配置，使装置测量手段现代化。
7. 开放性强 控制屏供电采用三相隔离变压器隔离（浮地设计），并设有内、外电压型漏电保护器和电流型漏电保护器，能确保操作者的人生安全；各电源输出均有监示及短路保护等功能，各测量仪表均有可靠的保护功能，使用安全可靠；控制屏还设有定时器兼报警记录仪（服务管理器），为学生实验技能的考核提供了一个统一的标准。整套装置经过精心设计，加上可靠的元器件质量及可靠的工艺作为保障，产品性能优良，从而均为开放性实验室创造了条件。
3
技术性能
1. 输入电源：三相四线（或三相五线）380V±10% 50Hz
2. 工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3. 装置容量：＜1.5kVA
4. 重 量：380kg
5. 外形尺寸：172cm×73cm×160cm
4
装置的基本装备
电源控制屏(铁质双层亚光密纹喷塑结构，铝质面板)
交流电源
提供三相0～450V连续可调交流电源，同时可得到单相0～250V连续可调交流电源(配有一台三相同轴联动自耦调压器，规格为1.5kVA/0～450V,克服了三只单相调压器采用链条结构或齿轮结构组成的许多缺点)。固定交流电源输出及可调交流电源输出均设有过流保护技术，相间、线间过电流及直接短路均能自动保护，克服了调换保险丝所带来的麻烦。配有三只指针式交流电压表，通过切换开关可指示输入的三相电网电压值和三相调压器的输出电压值。
高压直流电源两路
励磁电源 220V (0.5A)，具有输出短路保护。
电枢电源 40V～230V(3A)连续可调稳压电源，具有过压、过流、过热 、短路软截止自动保护和自动恢复功能，并设有过压、过流告警指示。
人身安全五大保护体系
三相隔离变压器一组（三相电源经钥匙开关、交流接触器、到隔离变压器，再经三相调压器输出），使输出与电网隔离（浮地设计），对人身安全起到一定的保障作用。
电压型漏电保护器1：对隔离变压器前的线路出现的漏电现象进行保护，控制屏内的接触器便立即跳闸，切断电源。
电压型漏电保护器2：对隔离变压器后的线路及实验过程中的接线等出现的漏电现象进行保护，发出报警信号并切断电源，确保人身安全。
电流型漏电保护器：若控制屏有漏电现象，当漏电流超过一定值时，即切断电源。
强、弱电连接线及插座：采用全封闭结构，使用安全、可靠、防触电。
仪表保护体系
设有多只信号插座，与仪表相连，当仪表超量程时，即报警并使控制屏内的接触器跳闸,对仪表起到良好的保护作用。
定时器兼报警记录仪（服务管理器）
平时作为时钟使用，具有设定实验时间、定时报警、切断电源等功能；还可以自动记录漏电告警、过流告警及仪表超量程告警的总次数。
控制屏其它设施
控制屏正面大凹槽内，设有两根不锈钢钢管,可挂置仪表及实验部件。
凹槽底部设有多个小圆形单相三芯220V电源插座，供仪表等部件供电用。
控制屏两边设有单相二极、三极220V电源插座及三相四极380V电源插座。
设有实验台照明用的交流220V、40W的日光灯一盏，还设有实验用交流220V、40W的日光灯灯管一支，并将灯管灯丝的四个头引出，供实验用。
5
实验桌
实验桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板,结构坚固，形状似长方体封闭式结构，造形美观大方；设有两个大抽屉、柜门，分别用于放置工具、存放挂箱及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实验桌还设有四个万向轮和四个固定调节机构，便于移动和固定，有利于实验室的布局。
6
直流稳压电源(两路)、恒流源、受控源（四路）、回转器及负阻抗变换器
提供两路0.0～30V/1A可调稳压电源，恒压、恒流自动转换，内部自动换档，具有截止型短路软保护和自动恢复功能，带三位半数显表头指示输出。
提供一路0～500mA连续可调恒流源，分2mA、20mA、500mA三档，最大输出功率15W，从0mA起调，调节精度1‰，负载稳定度≤5×10-4 ，额定变化率≤５×10-4 ，具有输出开路、短路保护功能，带三位半数显表头指示输出。
提供流控电压源CCVS、压控电流源VCCS、压控电压源VCVS、流控电流源CCCS、回转器及负阻抗变换器。
7
电路基础实验（一）
提供仪表量程扩展（配带镜面指针式精密毫安表一只）、电压源与电流源等效变换、基尔霍夫定律（可设置三个典型故障点）、叠加原理（可设置三个典型故障点）、戴维南定理、诺顿定理、最大功率传输条件测定、二端口网络及互易定理等实验项目，通过实验既能加深对理论知识的理解，又能很好地联系实际，提高分析问题、解决问题的能力。
8
电路基础实验（二）
提供R、L、C元件特性及交流电参数测定（判断性实验），电路状态轨迹的观测，R、L、C串联谐振电路（L用空心电感），R、C串并联选频电路，R、C双T选频网络，一阶、二阶动态电路等实验。
9
电路基础实验（三）
提供单相、三相负载电路、变压器、互感器及电度表等实验。负载为三个完全独立的灯组，可连接成Y或△两种三相负载线路，每个灯组均设有三个并联的白炽灯螺口灯座(每组设有三个开关控制三个负载并联支路的通断)，可插60W以下的白炽灯九只，各灯组设有电流插座；各灯组均设有过压保护电路，保障实验学生的安全及防止灯组因过压而导致损坏；铁芯变压器一只（50VA、36V/220V），其原、副边均设有电流插座便于电流的测试，均设有保险丝；互感线圈一组，实验时临时挂上，两个空心线圈L1 、L2 装在滑动架上，可调节两个线圈间的距离，并可将小线圈放到大线圈内，配有大、小铁棒各一根及非导磁铝棒一根；电度表一只，规格为220V、3/6A，实验时临时挂上，其电源线、负载线均已接在电度表接线架的接线柱上，实验方便；220V/8.2V（0.5A）/8.2V（0.5A）变压器一只，可进行变压器原、副绕组同名端的判断，变压器副边双绕组同名端判断及变压器应用等实验。
10
元件箱
设有三组高压电容（每组1μF/500V、2.2μF/500V 、4.7μF/500V高压电容各一只）、十进制可变电阻箱(阻值0～99999.9Ω/2W)、8W固定阻值功率电阻、日光灯启辉器插座、镇流器、短接按钮、电感、电流插座、电位器、开关及非线性元件等实验器件。
11
直流数字电压、毫安、安培表（三只表）
直流数字电压表1只，测量范围为0～200V，分200mV、2V、20V、200V四档，直键开关切换，三位半数显，输入阻抗为10MΩ，精度0.5级，具有超量程报警、指示、切断总电源等功能。
直流数字毫安表1只，测量范围为0～200mA，分2mA、20mA、200mA三档 ，直键开关切换, 三位半数显,精度0.5级，具有超量程报警、指示、切断总电源等功能。
直流数字安培表1只，测量范围为0～5A，三位半数显，精度0.5级，具有超量程报警、指示、切断总电源等功能。
12
数/模交流电流表（三只表）
提供真有效值交流数字电流表一只，测量范围为0～5A，量程自动判断、自动切换，精度0.5级，三位半数显，具有超量程告警、指示及切断总电源功能。
提供指针式精密交流电流表两只，采用带镜面、双刻度线（红、黑）表头（不同的量程读取相应刻度线），测量范围为0～5A，分0.3A、1A、3A、5A四档，精度1.0级，直键开关切换，每档均有超量程告警、指示及切断总电源功能。
13
数/模交流电压表（三只表）
提供真有效值交流数字电压表一只，测量范围为0～500V，量程自动判断、自动切换，精度0.5级，三位半数显。
提供指针式精密交流电压表两只，采用带镜面、双刻度线（红、黑）表头（不同的量程读取相应的刻度线），测量范围为0～500V，分10V、30V、100V、300V、500V五档，输入阻抗1MΩ，精度1.0级，直键开关切换，每档均有超量程告警、指示及切断总电源功能。
14
继电接触控制（一）
提供交流接触器（线圈电压220V）三只，热继电器一只，电子式时间继电器（通电延时，工作电压220V）一只，变压器（220V/26V/6.3V）、整流电路、能耗制动电阻（10Ω/25W）各一组，带灯按钮（黄、绿、红各一只）三只。面板上画有器件的外形，并将各器件的工作端子引到面板上，供实验接线用，器件的工作状态均有发光二极管指示。面板上，还设有摇臂结构，可看到具体器件并对可需要调节的器件进行调节。
15
继电接触控制（二）
提供中间继电器（线圈电压220V）二只，热继电器一只，熔断器三只，转换开关三只，按钮一只，行程开关四只，信号灯、保险丝座各一只。各器件的工作端子均已引到面板上，供实验接线用，中间继电器及热继电器的工作状态用发光二极管指示。
16
三相鼠笼电机
（△380V）电机的三个绕组均已引出，接线方便。
17
PLC可编程控制器主机及模拟实验（三菱）
配备日本三菱的FX1N-40MR型可编程控制器主机，配套日本三菱编程电缆，（ FX-20P-E型手持编程器）。提供实验所需的+24V直流电源。设有过压保护电路，对主机进行过压保护，使主机不会因承受过高的电源电压而导致损坏。提供三个实验模块：（1）基本指令编程练习；（2）三层电梯控制系统的模拟；（3）自动售货机的模拟。
18
PLC可编程控制器模拟实验
提供以下几个实验模块：（1）液体混合装置控制的模拟；（2）电机控制（需配WDJ26电机）；（3）自动配料/四节传送带的模拟；（4）机械手动作的模拟。LED数码显示控制的模拟；五相步进电机的模拟控制；十字路口交通灯模拟控制；装配流水线的顺序模拟控制；水塔水位控制的模拟控制。
19
单相智能功率、功率因数表
由一套微电脑，高速、高精度A/D转换芯片和全数显电路构成。通过键控、数显窗口实现人机对话的智能控制模式。为了提高测量范围和测试精度，将被测电压、电流瞬时值的取样信号经A/D变换，采用专用的DSP计算有功功率。功率的测量精度0.5级，电压、电流量程分别为450V、5A，可测量负载的有功功率、功率因数及负载的性质；还可以贮存、记录15组功率和功率因数的测试结果数据，并可逐组查询。

20
数电、模电实验
提供稳压电源四路（±5V/0.5A；±15V/0.5A，均有短路保护、自动恢复功能）、低压交流电源（0V、6V、10V、14V抽头各一路及中心抽头17V两路）、四位十进制译码显示器、两组拨码盘、8位逻辑电平开关、8位电平指示器、三态逻辑笔、单次脉冲源、扬声器、振荡线圈、按键、桥堆及电位器等。另外，还设有一些高可靠圆脚集成电路插座（8P 2只、14P 3只、16P 4只、28P 1只、40P 1只）及可靠的镀银长紫铜管（供插电阻、电容、电位器、晶体管等元件）。实验挂箱配有单管/负反馈两级放大器、射极跟随器、RC串并联选频网络、差动放大器及低频OTL功率放大器共五块固定线路实验板。可采用固定线路或分立元件灵活组合进行实验，既有利于提高学生的动手能力，又能保障实验项目顺利完成。
21
真有效值交流数字毫伏表
能够对各种复杂波形的有效值进行精确测量，电压测试范围为0.2mV～600V（有效值），测试基本精度达到±1%，量程分200mV、2V、20V、200V、600V五档，直键开关切换，三位半数字显示，每档均有超量程告警、指示及切断总电源功能。测试频率范围10Hz～600kHz，输入阻抗1MΩ，输入电容≤30pF。
22
不锈钢电机导轨
包括日本欧姆龙1024光电编码器及固定电机的不锈钢导轨等。不锈钢导轨平整度好，无应力变形，加工精细，同心度好，互换性好，能保证电机与电机之间连接的同心度不超过±5丝，电机运行噪音小，实验参数典型，能较好满足实验要求。
23
电机部分
直流发电机、三相鼠笼式异步电动机、步进电机控制箱及步进电机实训部件、直流无刷电机控制箱及直流无刷电机
24
变频器
三菱FR-D720S-0.4kW（带RS485通信）
25
触摸屏
5.7英寸三菱GT1050-QBBD-C触摸屏
27
实验连接线
实验装置根据不同实验项目的特点，配备两种不同规格的实验连接线，强弱电均采用高可靠护套结构手枪插连接线（不存在任何触电的可能），里面采用无氧铜抽丝而成头发丝般细的多股线，达到超软目的，外包丁晴聚氯乙烯绝缘层，具有柔软、耐压高、强度大、防硬化、韧性好等优点，插头采用实芯铜质件外套铍轻铜弹片，接触安全可靠；两种导线都只能配合相应内孔的插座，不能混插，大大提高了实验的安全及合理性。

二、装置的安全保护体系

1. 三相四线制(或三相五线制)电源输入后经隔离变压器输出（浮地设计），总电源由三相钥匙开关控制，设有三相带灯熔断器作为断相指示。
2. 控制屏电源由接触器通过启、停按钮进行控制。
3. 屏上装有两套电压型漏电保护装置，控制屏内或强电输出若有漏电现象，即发出告警并切断总电源，确保实验进程安全。
4. 屏上装有一套电流型漏电保护装置，控制屏若有漏电现象，当漏电流超过一定值时，即切断供电。
5. 屏上三相调压器原、副边各设有一套过流保护装置。调压器短路或所带负载太大，电流超过设定值，系统即告警并切断总电源。
6. 控制屏设有定时器兼报警记录仪（服务管理器），为学生实验技能的考核提供一个统一的标准。
7. 各种电源及各种仪表均有可靠的保护功能。
8. 实验连接线及插座采用不同的结构，使用安全、可靠、能防触电。

三、实验项目

1.基本实验项目

(1) 基本电工仪表的使用与测量误差的计算
(2) 减小仪表测量误差的方法
(3) 仪表（电压表、电流表）量程扩展实验
(4) 线性与非线性电路元件伏安特性的测绘
(5) 电位、电压的测定及电路电位图的绘制
(6) 基尔霍夫定律验证及其故障判断
(7) 叠加原理验证及其故障判断
(8) 电压源与电流源的等效变换
(9) 戴维南定理验证
(10) 诺顿定理验证
(11) 最大功率传输条件测定
(12) 二端口网络实验
(13) 互易定理实验
(14) 受控源VCVS、VCCS、CCVS、CCCS 的实验研究
(15) 典型电信号的观察与测量
(16) RC一阶电路的响应测试
(17) 二阶动态电路响应的研究
(18) R、L、C元件阻抗特性的测定
(19) RC串、并联选频网络特性测试
(20) R、L、C串联谐振电路的研究
(21) RC双T选频网络
(22) 电路状态轨迹的观测
(23) R、L、C元件特性及交流电参数测定—判断性实验
(24) 用三表法测量交流电路等效参数
(25) 正弦稳态交流电路相量的研究
(26) 互感实验
(27) 电流互感器实验
(28) 单相铁心变压器特性的测试
(29) 变压器同名端判断及其应用—设计性实验
(30) 三相交流电路电压、电流的测量
(31) 三相电路功率的测量
(32) 单相电度表的校验
(33) 功率因数及相序的测量
(34) 负阻抗变换器及其应用
(35) 回转器及其应用

2继电接触控制实验
（1）三相鼠笼式异步电动机
（2）三相异步电动机点动和自锁控制
（3）三相异步电动机的正反转控制
（4）三相异步电动机Y-Δ降压起动控制
（5）三相异步电动机能耗制动控制
（6）三相异步电动机起动顺序控制
（7）C620车床的电气控制线路
3．PLC、变频器、触摸屏的综合应用实训
1. 变频器功能参数设置与操作
2. 变频器无级调速
3. 变频器控制电机正反转
4. 外部端子点动控制
5. 多段速度选择变频调速
6. 外部模拟量（电压/电流）变频调速
7. 瞬时停电起动控制
8. PID变频调速控制
9. PLC控制变频器外部端子的电机正反转
10. 基于PLC的程序运转控制
11. 基于PLC模拟量控制变频开环调速
12. 基于PLC通信方式的变频器开环调速
13. 基于PLC通信方式的速度闭环定位控制
14. 基于PLC模拟量方式的变频器闭环调速
15. PLC与人机界面触摸屏通讯控制
16. PLC、人机界面触摸屏与变频器通讯控制
17. PLC与人机界面触摸屏数字量调速
18. PLC与人机界面触摸屏模拟量调速
19.三层电梯控制系统的模拟
20.自动售货机的模拟
21.液体混合装置控制的模拟
22.电机控制（需配电机）
23.自动配料/四节传送带的模拟
24.机械手动作的模拟
25.LED数码显示控制的模拟
26.五相步进电机的模拟控制
27.十字路口交通灯模拟控制
28.装配流水线的顺序模拟控制
29.水塔水位控制的模拟控制
模拟电路实验
1. 常用电子仪器的使用(示波器原理及使用见实验附录)
2. 晶体管共射极单管放大器
3. 场效应管放大器
4. 负反馈放大器
5. 射极跟随器
6. 差动放大器
7. 集成运算放大器指标测试
8. 集成运算放大器的基本应用Ⅰ—模拟运算电路
9. 集成运算放大器的基本应用Ⅱ—信号处理(有源滤波器)
10. 集成运算放大器的基本应用Ⅲ—信号处理(电压比较器)
11. 集成运算放大器的基本应用Ⅳ—信号处理(波形发生器)
12. RC正弦波振荡器
13. LC正弦波振荡器
14. 函数信号发生器的组装与调试
15. 压控振荡器
16. 低频功率放大器I—OTL功率放大器
17. 低频功率放大器II—集成功率放大器
18. 直流稳压电源I—串联型晶体管稳压电源
19. 直流稳压电源II—集成稳压器
20. 晶闸管可控整流电路
21. 应用实验—温度监测及控制电路
22. 综合实验—万用电表的设计与调试
数字电路实验
1. 晶体管开关特性、限幅器与钳位器
2. TTL集成逻辑门的逻辑功能与参数测试
3. CMOS集成逻辑门的逻辑功能与参数测试
4. 集成逻辑电路的连接和驱动
5. 组合逻辑电路的设计与测试
6. 译码器及其应用
7. 数据选择器及其应用
8. 触发器及其应用
9. 计数器及其应用
10. 移位寄存器及其应用
11. 脉冲分配器及其应用
12. 使用门电路产生脉冲信号——自激多谐振荡器
13. 单稳态触发器与施密特触发器——脉冲延时与波形整形电路
14. 555时基电路及其应用
15. D/A、A/D转换器
16. 智力竞赛抢答装置——综合性实验
17. 电子秒表——综合性实验
18. 三位半直流数字电压表——综合性实验
19. 数字频率计——综合性实验
20. 拔河游戏机——趣味性、综合性实验
21. 随机存取存储器2114A及其应用——综合性实验
22. 在系统可编程数字器件设计实验（配Lattice数字可编程器件ispMACH4128下载板）

l 维修电工技能实训考核装置

序号
配置名称
技术及配置要求
1
设备特点
1.电气控制线路元器件都能操作方便、更换便捷，易扩展功能或开发新实训；
2.操作台只需三相四线的交流电源即可投入使用，占地面积小，节约用房、减少基建投资；
3.设有电压型漏电保护器和电流型漏电保护器，能确保操作者的安全；各电源输出均有监示及短路保护等功能，各测量仪表也均有可靠的保护功能，使用安全可靠；
4.实训台为双面四座，即可以四个同学同时进行实训，电源独立，互不干扰。
2
技术参数
1. 输入电压：三相四线制380V±10% 50HZ
2. 工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%（25℃）海拔＜4000m
3. 装置容量：＜3kVA
4. 外形尺寸：1430mm ×1050mm ×1600mm
提供以下人身安全保护体系：
Ø 实验台外壳接地；
Ø 采用电流型和电压型双重漏电保护措施；
Ø 设有过流和过压保护，可以通过触摸式按键自行设定过流过压保护值；
Ø 实验导线的保护功能，采用全封闭结构，使用安全、可靠、防触电。
5设有定时器兼报警记录仪：具有设定实验时间、定时报警、切断电源、过压和过流保护等功能，其中保护电压值及保护电流值要求可人为设定。
3
系统配置
1. 总电源控制
每一面设置有一个总电源开关，具有漏电保护功能，当漏电电流达30mA时，保护装置动作
2. 电网电压指示
设有450V指针式交流电压表1只，通过切换开关可分别指示电网输入的三相线电压
3. 三相电源输出
为每个工位单独提供三相四线交流电源输出；设有急停按钮，按下立即切断三相电源输出
4. 直流电源
提供220V/0.5A励磁电源一路
提供0～230V/2A可调直流电源，并配有直流仪表显示,精度1级(4)交流电源：①设有变压器一组，变压器原边根据不同的接线可加220V，也可以加380V交流电源。合上开关后，变压器副边即可输出36V、110V、20V、20V、12V、6.3V的交流电压；②设有单相调压器一组，可得到交流0～250V可调电压；③控制屏设有单相三极220V电源插座及三相四极380V电源插座。
5. 整流二极管
6. 四个工位都提供四只1N5408整流二极管，用于整流和电机能耗制动和功率、功率因数表， 不锈钢电机导轨、光码盘测速系统及数显转速表（日本欧姆龙1024光码盘），带有电压反馈和脉冲反馈。网孔板
每个工位提供一张网孔板（共4张），尺寸为：600mm ×700mm ，为挂件式，实训时挂在控制屏的上下两根方管上，可方便拿下，有利于元气件的安装和布局
智能信号发生器：
输出波形：正弦波、方波、三角波
频率范围：正弦波：1Hz～10MHz；方波：1Hz～1MHz；三角波：1Hz～1MHz
信号幅度：最小为100mV，最大可达12V
扫频频段：10KHz～100KHz、100KHz～1MHz
交流毫伏表
电压测试范围：0.1mV～300V，测试精度<3%；自动切换量程，四位LCD数字显示
测量频率响应范围：10Hz～2MHz，输入阻抗10MΩ，输入电容≤45pF
7. 实训桌
实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板、结构坚固，造型美观大方，并设有锁紧轮子，便于移动和固定
4
示波器
数字示波器（带宽300MHZ）
5
专用工具
一套
6
电工软件
一套

五、实训项目
1. 三相异步电动机直接启动控制
2. 三相异步电动机接触器点动控制线路
3. 三相异步电动机接触器自锁控制线路
4. Y-△启动自动控制线路
5. 用倒顺开关的三相异步电动机正反转控制
6. 接触器联锁的正反转控制线路
7. 按钮联锁的三相异步电动机接触器正反转控制线路
8. 双重联锁的三相异步电动机正反转控制线路
9. 三相异步电动机的多地按制
10. 工作台自动往返控制线路
11. 日光灯接线
12．三相线绕式异步电动机手动控制线路
13．三相线绕式异步电动机自动起动控制线路
14． C620型车床的接线、故障与维修
15． 并励直流电动机电枢回路串电阻起动与调速
16．直流电机改变励磁电流进行调速的控制线路
17.带有能耗制动的反转控制线路
18.励磁反接制动的控制线路
19.晶闸管－直流调速

六、实训项目元器件清单（每组配置清单） 每台4套

序号
名 称
型号与规格
数量
1
低压断路器
DZ108-20/10-F（0.63～1A）
1
2
螺旋式保险丝
RL1-15/3A
3
3
直插式保险丝
RT14-20/2A
2
4
交流接触器
LC1-D0610Q5N
3
5
辅助触头
LA1-DN11
2
6
热继电器
JRS1D-25/Z(0.63-1A)
1
7
热继电器座
JRS1-25
1
8
通电延时时间继电器
ST3PA-B/380V(0~60S)
1
9
接线端子排
JF5-2.5/5
5
10
G端子导轨

1
11
时间继电器座
PF-083A
1
12
按钮开关合（三个开关）
TYX3-P(黑、绿、红)
1
13
按钮开关合（两个开关）
TYX2-P(绿、红)
1
14
按钮（不带灯）
LAY16
5
15
行程开关
LX9-222
2
16
行程开关
LX9-001
2
17
日光灯灯管
YZ10RR25/10W
1
18
镇流器
YZ13/220V50HZ 13W
1
19
启辉器
S10/4～65W
1
20
启辉器座

1
21
日光灯管座

2
22
倒顺开关
KO3-15
1
23
塑料安装卡子

190
24
不锈钢自攻螺丝

90
25
三相鼠笼式异步电动机
(380V/△)
1
26
直流并励电动机
（直流220 V）
2
27
三相鼠笼电动机/带速度继电器
（交流380V/Y）
1
28
电磁调速电动机

1

网络化多媒体示教台
数量：1台，实训室的总控、演示教学等，具体要求见下表说明。
序号
配置名称
技术及配置要求
1
产品概述
该设备是根据实训室教学管理的要求而设计开发的多功能型多媒体网络化示教控制系统。系统分为图像影音控制区、电源与网络控制区、计算机控制区等三大部分，配套有网络控制系统、影音控制系统、电源控制系统及智能考核软件、网络监控管理软件等软硬件设备，可对学生系统进行电源控制，计算机网络控制、工控设备网络控制等。
2
技术性能要求
工作电源：三相五线 380V±5％ 50Hz
安全保护：漏电保护（动作电流≤50mA），过流保护
额定功率：<13KW（12台为例）
环境温度：－10℃ ～40 ℃
相对湿度：<85%
3
外形尺寸及设备重量
规格尺寸：1800×800×780mm
设备重量：100Kg
4
桌身结构要求
采用国家甲级环保型16mm厚三聚氰胺板材，所有截面用PVC塑胶热熔胶封边，整体设计为多功能组合式应用。可放置各种多媒体器材：视频展示台、功放、DVD、计算机、中央控制系统等,并设置各种穿线孔位，设计科学，使用方便。
5
桌面结构要求
采用25mm厚高密度纤维板外贴进口防火板，PVC截面封边，桌边鸭嘴型设计，桌面具有耐磨、耐热、耐污、耐烟灼、耐火、耐菌、防霉、抗静电及易清洁等特点。
6
实训屏要求
采用优质钢板斜面设计精加工，面板采用优质铝板，彩色蚀刻工艺，颜色协调、设计合理。各分组电源、主控设备器材、控制电源等布局科学、操作方便。
7
结构示意图

8
产品配置
N0
配置名称
型号
规格（长×宽×高）
单位
数量
备注
多媒体示教网络系统配置
1
多媒体示教台

1800×800×780mm
套
1

2
电脑控制投影机
VT-580＋
NEC 3000流明及以上
台
1

3
视频展示台

高清 100万象素及 以上
台
1

4
玻璃珠银幕
电动180吋
三叶
幅
1

5
功放机

派泽
双声道
50W/声道
台
1

6
音柱

与功放机配套
对
2

7
无线话筒

派泽
只
2

8
计算机系统

主板：INTEL
CPU：7200 盒装
集成显卡
硬盘：（高速）160G
内存：1G
非商务机
17英寸纯平
套
1
方正、联想、
同方、或者更优
9
集成中央控制系统
中辉
GT-800
套
1

10
分组电源控制系统

套
1

11
高级五轮转椅

张
1

12
交换机
TP-LINK
24口10/100M
台
1

13
网络器材

套
1

14
多媒体仿真软件

教学软件
套
1

15
智能考核软件系统

具有国家专利证书
套
1

16
教学网络管理软件系统

教学软件
套
1

17
组态软件系统

教学软件
套
1

18
PLC编程软件系统

教学软件
套
1
只用于PLC实训室

晶闸管中频电源技能实训考核装置基本配置

序号
配置名称
技术及配置要求
1
总体要求
可控硅中频电源目前在我国已越来越广泛地应用于熔炼、透热、淬火、焊接、加热等工业领域，已取得了明显的经济效益和社会效益。因此，熟悉其工作原理和掌握系统的基本调试程序及维修，提高对晶闸管整流、逆变装置的实际应用能力是很有必要的。
该装置是依据中国劳动出版社出版的《维修电工技能训练》的技能培训要求，综合工厂实际应用设备而研制的。其控制电路以集成电路作为控制系统的核心，可靠性高、性能好。该装置集冷却水箱、水泵、电热电容器、中频变压器、感应器于一体，并采用透明式设计；中频电源的各个环节以及水冷系统的工作情况一目了然，直观性强，可操作性高。
采用晶闸管元件，将三相工频交流电能转换成直流电能，经电抗器平波后成为一个恒定的直流电流源加到逆变桥的输入端，逆变器为电流源单相全桥结构，采用频控方式，直流电能通过逆变器按门控脉冲重复频率转换成中频电能。负载是由感应线圈和补偿电容器组成，并接成并联谐振电路。
2
配置及特点
8. 本实训装置为水冷并联逆变式中频电源，三相全控桥式整流电路的相控电路采用了目前工业上广泛应用的数字触发电路，而逆变触发电路为用定时原则进行频率跟踪的芯片式逆变触发电路。并联逆变电路的启动采用了零电压启动，启动成功率接近100％
9. 本实训装置具有完善的过流、过压、限流、限压等多路保护系统，一旦电路出现故障，保护系统能在短时间内动作，从而可靠地保护晶闸管和中频电容等贵重元件，避免不必要的损失
10. 本实训装置的所有电路原理图均绘制在面板上，同时引出了相应的波形观测孔，以供学生调试、分析、测试之用，有利于学生对中频电源各环节的工作原理有更深的了解
11. 本实训装置占地面积小，节约实训用房。装置自带冷却水箱，无须设置专门的水池
12. 设有专门的电压隔离通道，对被测试信号（高压）进行安全隔离，确保学生不会触电，也保证了测量仪器的安全使用。
13. 本实训装置具有故障的设置与排除功能，设置的故障均为工业现场应用中的常见故障，学生可以很方便的在本装置上进行排故操作
14. 本实训装置适用于维修高级电工和维修电工技师的培训和等级证考试
3
正常使用说明

1. 海拔不超过2000m
2. 环境温度不高于＋50℃和不低于－10℃
3. 空气最大相对湿度不超过90%(20℃±5℃时)
4. 没有导电和易爆的尘埃，没有腐蚀性和损坏绝缘的气体及蒸汽的场所
5. 无剧烈振动和冲击
6. 无其它强大电磁干扰的场所
4
主要技术参数

1. 输入电源：三相四线～380V±10% 50Hz
2. 输入电流：20A
3. 振荡输出频率：1kHz～2.5 kHz
4. 额定功率：10kW
5
实训项目
1. 三相数字触发电路原理
2. 三相全控桥整流带电阻性负载
3. 并联逆变电路的启动
4. 并联逆变电路的过电流和过电压保护
5. 三相全控桥整流带电阻电感性负载
6. 中频电源各主要环节的调试
（1） 整流部分的调试
（2） 逆变部分的调试
（3） 起振逆变器
（4） 整定逆变引前角
（5） 过压保护的整定
（6） 额定电压的整定
（7） 过流保护的整定
（8） 额定电流的整定
7. 感应加热实训
8. 中频电源系统维修与检测
6
能设置的部分故障
1. 静态直流电压不正常
2. 设备不能启动
3. 整流桥触发脉冲丢失
4. 逆变桥工作不正常
5. 整流输出缺相
6. 整流触发电路工作不正常
7. 逆变触发电路工作不正常
8. 同步信号错相

现代制冷与空调系统技能实训装置基本配置(全国技能大赛产品)
序号
配置名称
技术及配置要求
1
总体要求
本装置是专门为职业院校开设的制冷类相关专业而研制的，装置根据制冷类行业中空调与冰箱维修技术的特点，针对空调和冰箱的电气控制以及制冷系统的安装与维修进行设计，强化了学生对空调冰箱系统管路的安装、电气接
