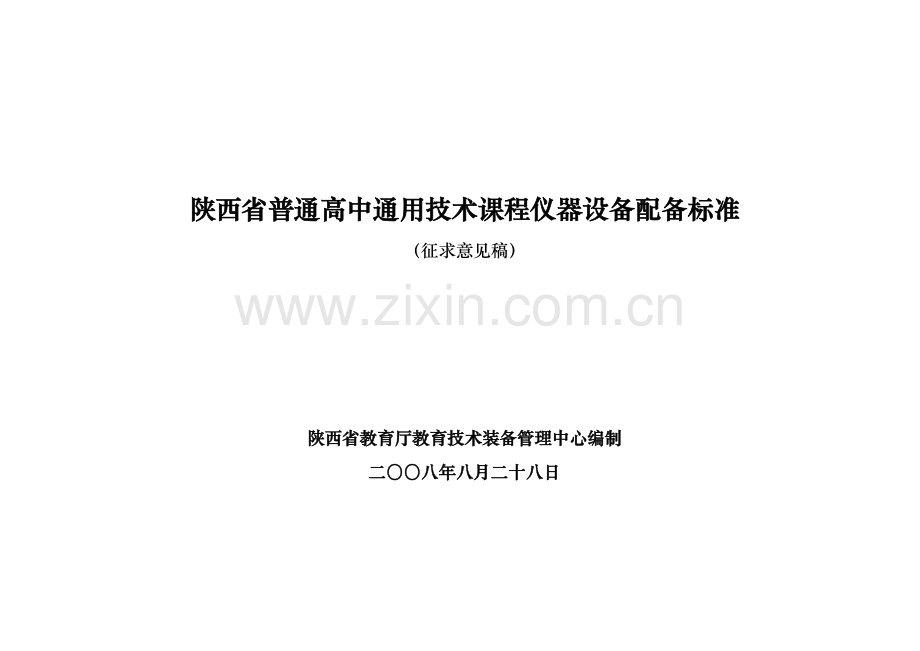

陕西省普通高中通用技术课程仪器设备配备标准
（征求意见稿）

陕西省教育厅教育技术装备管理中心编制
二〇〇八年八月二十八日

编 制 说 明
　　1、本标准依据新课程标准对学生的培养目标及国家教育部颁布的《普通高中技术课程标准》（实验）并结合部分省市普通高中通用技术设备配备标准或要求制定。
2、本标准主体分为两部分，1部分为通用技术Ⅰ、Ⅱ必修课程的装备标准，2-8部分的7个模块为选修课程的装备标准。学校开设那个模块的教学，配备相应模块的仪器设备。
3、各模块的配备品种，可选择配备。充分利用当地职业学校的实验、实习场所资源；也可以多所学校共建劳动技术训练中心等形式建设。
4、本标准中的参考数量是按每班50人配备的，各学校在配备时可按照实际班额大小增减配备数量，有条件的学校可按2人或1人一组配备。

一、通用技术Ⅰ、Ⅱ实验室设备配备标准
序 号
名   称
参 考 规 格 要 求
单位
参考数量
备 注
1.0
公用设备及工具量具

1.0.1
钢直尺
150 mm  300 mm
把
各13
GB/T9056
1.0.2
游标卡尺
0.02 mm  150 mm
把
13
GB/T1214.2
1.0.3
千分尺
0～25 mm
把
13
GB/T1216
1.0.4
千分尺
25～50 mm
把
13
GB/T1216
1.0.5
万能角尺
0～3200mm
把
13

1.0.6
90º角尺
150mm
把
13
GB/T6092
1.0.7
45°角尺
钢制
把
13

1.0.8
丁字尺
600mm或450mm（与绘图板配套）
支
26

1.0.9
三棱尺

支
26

1.0.10
有机玻璃直尺
400mm
支
13

1.0.11
擦图片

片
26

1.0.12
三角板
300mm
付
26

1.0.13
圆规
150mm
个
26

1.0.14
圆规
小圈
个
26

1.0.15
绘图板
2号或3号
块
26

1.0.16
绘图模板
几何图形、曲线、电子元件等
块
26

1.0.17
数字钢字码
5#
套
1

1.0.18
各种螺丝连接模型

件
1

1.0.19
铆、黏、焊接模型
M8×30、M10×40、M16×60等
套
各1

1.0.20
绘图模型
点、线、面投影，简单零件模型
套
1

1.0.21
结构与设计学生实验教具
拼插结构，易于拆装
套
13

用于技术与设计Ⅱ教学
1.0.22
流程与设计学生实验教具
拼插结构，易于拆装
套
13
1.0.23
系统与设计学生实验教具
拼插结构，易于拆装
套
13
序 号
名   称
参 考 规 格 要 求
单位
参考数量
1.0.24
控制与设计学生实验教具
拼插结构，易于拆装
套
13

1.0.25
经典结构
挂图、投影片或课件
套
1

1.0.26
技术在军事、政治、文化等领域的作用
视频
套
1

1.0.27
现代科学技术的发展
视频
套
1

1.0.28
台式砂轮机
250 mm
台
1
JB/T4143
1.0.29
机用平口钳
100 mm或150 mm
只
1

1.0.30
漆刷
40 mm
把
13

1.0.31
螺丝刀
+字 -字
把
各13

1.0.32
手锤
0.11kg
把
2
HB3252
1.0.33
丝锥
M3～M8
把
13

1.0.34
绞杠
230 mm
把
13

1.0.35
圆板牙
M3～M8
把
13

1.0.36
圆板牙板手
20#
把
13

1.0.37
圆板牙板手
25#
把
13

1.0.38
钢丝钳
150 mm
把
13
QB/T2442.1
1.0.39
护目镜
防冲击
付
56

1.0.40
工作帽

件
56

1.0.41
工作服

件
56

1.0.42
袖套

付
56

1.0.43
手套
棉线制品
付
56

1.0.44
外伤药箱
红药水、碘酒、药棉、纱布、胶布、创可贴、烫伤药膏等
个
1
需经常补充
1.0.45
工具车
手推
辆
1

1.1
模块一：车工专用设备、工具量具

序 号
名   称
参 考 规 格 要 求
单位
参考数量
备 注
1.1.1
锯床
学生用，小型
台
6～13

1.1.2
锣床
学生用，小型
台
6～13

1.1.3
车床
可加工钢材、木材,带紧急拍停开关;
尺寸：660x330x330mm
台
6～13
学生需在教师指导下操作
1.1.4
钻铣床
紧急拍停开关、速度无级可调、全套变速齿轮、高精确度。
包装尺寸：560x500x740mm
台
6～13
学生需在教师指导下操作
1.1.5
磨床
学生用，小型
台
6～13

1.1.7
手持机床
学生用，小型
台
6～13

1.1.8
分度钻床
学生用，小型
台
6～13

1.1.9
压力油壶

把
13

1.1.10
活动扳手
250 mm
把
13
GB/T4440
1.1.11
车工日常工具箱

只
13
与车床配套

1.2
模块二：钳工专用设备、工具量具

1.2.1
电热丝切割器

台
2

1.2.2
学生台钳
125mm
台
13
QB/T1558.2
1.2.3
刀口直尺
150 mm
把
13

1.2.4
钳工锤
0.11kg
把
13

1.2.5
什锦锉
10支装
套
13
GB/T5806
1.2.6
粗扁锉
200mm
把
13
GB/T5806
1.2.7
中扁锉
200mm
把
13
GB/T5806
1.2.8
细扁锉
200mm
把
13
GB/T5806
1.2.9
钢锯弓

把
13

1.2.10
高度游标卡尺
0～300 mm
把
13
GB/T1214.3
1.2.11
划线平板
350 mm×400 mm
块
13

序 号
名   称
参 考 规 格 要 求
单位
参考数量
备 注
1.2.12
V形铁
125 mm ×150 mm
只
13

1.2.13
划线规
150 mm
把
13

1.2.14
划针

把
13

1.2.15
样冲

把
13

1.2.16
铜丝刷
6行
把
13

1.2.17
圆锉
200mm
把
13
GB/T5806
1.2.18
半圆锉
200mm
把
13
GB/T5806
1.2.19
方锉
200mm
把
13
GB/T5806
1.2.20
三角锉
200mm
把
13
GB/T5806
1.2.21
白铁剪
27cm
把
13

1.3
模块三： 木工专用工具量具

1.3.1
手电钻
φ6 mm
把
13
GB/T5580
1.3.2
钢丝锯

把
13

1.3.3
木工砂带机

台
2

1.3.4
羊角榔头
250 mm
把
13

1.3.5
木工架锯

把
13
QB/T2094.3
1.3.6
斜割槽

把
13

1.3.7
木工长刨

把
13

1.3.8
木工短刨

把
13

1.3.9
木工凿子
1寸、2寸
把
各13

1.3.10
木工锉
粗、细150 mm
把
各13

1.3.11
卷尺
2m 钢基
把
13
QB/T2243
1.3.12
F轧头
大号
只
13

1.3.13
F轧头
小号
只
13

1.3.14
磨刀砖(粗、细)

块
13

序 号
名   称
参 考 规 格 要 求
单位
参考数量
备 注
1.3.15
紧固夹
小型
把
26
含螺丝
1.3.16
台虎钳
50 mm 学生用
台
13
QB/T1558.2

二、电子控制技术设备配置标准
序 号
名   称
参 考 规 格 要 求
单位
参考数量
备 注
2.0
通用工具及仪器

2.0.1
电工工具
学生工具包
套
13
2-4人1套
2.0.2
电子工具

套
13
2-4人1套
2.0.3
电源变压器
　输入电压：220V,输出电压：15V,p>15W
只
13

2.0.4
全桥整流堆
　耐压：50V,最小电流2A
只
13

2.0.5
三端可调集成稳压器
　电压：1.5V-24V,电流：1.5A
块
13
LM117、LM317
2.0.6
通用示波器
5MHz
台
13
JY0011-1990
2.0.7
万用表
2.5级，具有交直流电压、电流，电阻测量
台
13
JB/T9283
2.0.8
电阻、电容、电感等

套　

按需要配置
2.0.9
连接导线

卷
13
不同颜色
2.0.10
附件
电池、开关、灯泡、接线柱等
个
若干

2.0.11
IC卡门锁示教板

件
1

2.0.12
数字门锁示教板

件
1

2.0.13
门电路演示板
与、或、非、与非、或非门逻辑关系，有逻辑状态指示
件
1

2.0.14
简易红外遥控小灯示教板

件
1

2.0.15
红外遥控门铃示教板

件
1

2.0.16
常用电子元件示教板
各种常用电子元件
件
1

2.0.17
红外遥控小车套件

套
1

2.0.18
玩具电机
12V或6V
个
25

2.0.19
音乐电子门铃示教板
显示输入、控制、输出部分
件
1

2.0.20
航天器控制系统
挂图或投影片、课件
件
1

2.0.21
门锁的演变
挂图或投影片、课件
张
1

序 号
名   称
参 考 规 格 要 求
单位
参考数量
备 注
2.0.22
智能化红绿灯控制系统
挂图或投影片、课件
张
1

2.0.23
数字信号与模拟信号
挂图或投影片、课件
件
1

2.0.24
传感器教学资料
光敏、热敏、湿敏、磁敏、气敏、声敏、力敏、位移传感器，视频
套
1

2.0.25
光盘的工作原理
挂图或投影片、课件
张
1

2.0.26
三人表决器
挂图或投影片、课件（含逻辑关系、逻辑图）
张
1

2.0.27
三种基本的逻辑门和门电路波形
挂图或投影片、课件
张
1

2.0.28
TTL和CMOS电路的高低电平
挂图或投影片、课件
张
1

2.0.29
TTL、CMOS部分参数和常用集成门电路和引脚
挂图或投影片、课件
张
1

2.0.30
晶闸管
挂图或投影片、课件
张
1

2.0.31
电子控制系统方框图
挂图或投影片、课件
张
1

2.0.32
全自动洗衣机原理框图
挂图或投影片、课件
张
1

2.1
模块一：传感器

2.1.1
光敏传感器

只
13
可与物理、化学数字实验室设备共用
2.1.2
热敏传感器

只
13
2.1.3
声敏传感器

只
13
2.1.4
磁敏传感器

只
13
2.1.5
气敏传感器

只
13
2.1.6
力敏传感器

只
13
2.1.7
位移传感器

只
13

2.2
模块二：数字电路

2.2.1
D触发器

只
45

2.2.2
JK触发器

只
45

序 号
名   称
参 考 规 格 要 求
单位
参考数量
备 注
2.2.3
编码器

只
13

2.2.4
发光二极管
　φ3mm，红色和绿色
只
30

2.2.5
七段译码器

个
13

2.2.6
石英晶体振荡器

个
若干

2.2.7
数码管
　单管〉0.5英寸
个
若干

2.2.8
译码器

只
13

2.2.9
与非门

只
45

2.2.10
非门

只
45

2.2.11
四输入与非门

只
13

2.2.12
与门

只
45

2.2.13
或门

只
45

2.2.14
整流二极管
　耐压：50V,电流：2A
只
45

2.2.15
光电二极管

只
45

2.2.16
TTL集成电路

块
13

2.2.17
COMS集成电路

块
13

2.2.18
EWB电子工作平台

台
13

2.3
模块三：电磁继电器

2.3.1
直流继电器
　6-12V
只
13
　按教材确定
2.3.2
交流继电器
　6-12V
只
13
　按教材确定
2.3.3
干簧管继电器

只
13

2.3.4
延时继电器

只
13

2.3.5
直流接触器

只
13

2.3.6
交流接触器

只
13

2.3.7
保险丝
1A、1.5A、2A、3A、5A
卷
5

2.3.8
热继电器

只
13

序 号
名   称
参 考 规 格 要 求
单位
参考数量
备 注
2.3.9
微型直流电机
　输入电压：3-12V
台
13

2.4
模块四：电子控制系统

2.4.1
模块一、二、三中所有器件

配备同上
2.4.2
磁弹簧

个
13

2.4.3
单晶晶体管

只
13

2.4.4
电感
　电感量： 功率：
只
13

2.4.5
光敏二极管

只
13

2.4.6
热敏二极管

只
13

2.4.7
稳压二极管
　1/4W,6V,9V,12V
只
13
按教材确定
2.4.8
线圈

只
13

2.4.9
音乐集成块

只
13

2.4.10
音频输出变压器
　小型，输入三端；输出阻抗4-8Ω
个
13

2.4.11
集成运放器

只
13

三、建筑及其设计设备配置标准
序 号
名   称
参 考 规 格 要 求
单位
参考数量
备 注
3.0
通用工具

3.0.1
90°角尺

把
13
GB/T6092
3.0.2
45°角尺

把
13

3.0.3
木工组合机床

台
13

3.0.4
木工架锯
锯条长>50cm
把
13
QB/T2094
3.0.5
钢丝锯
钢丝长〉40cm
把
13

3.0.6
斜割槽

把
13

3.0.7
木工凿子
1寸、2寸
把
各13

3.0.8
羊角榔头

只
13

3.1
模块一：建材测试

3.1.1
万能试验机
1000KN
台
1

3.1.2
压力试验机
200T
台
1

3.1.3
震动台
1平方米
台
1

3.1.4
强力搅拌机
50升
台
1

3.1.5
电动摇筛机

台
1

3.1.6
负压筛

台
1

3.1.7
净浆搅拌机

台
1

3.1.8
电子天平

台
5
JB/T5374
3.1.9
抗折试验机

台
1

3.1.10
压力机
30吨
台
1

3.1.11
混凝土模具

套
13

3.1.12
钢丝钳

把
13
QB/T2442.1
3.1.13
丁字尺

把
25

序 号
名   称
参 考 规 格 要 求
单位
参考数量
备 注
3.1.14
图板

只
25

3.1.15
钢尺
30m
只
25
QB/T2443
3.1.16
模板

套
25

3.1.17
比例尺

把
25

3.2
模块二：建筑结构、构造设计制作

3.2.1
手电钻
ø6 mm
把
1
GB/T5580
3.2.2
台式钻床
ø 13 mm
台
1

3.2.3
紧固夹

把
13

3.2.4
台虎钳

台
13
QB/T1558.2
3.2.5
钩刀、裁刀

只
各26

3.2.6
一字螺丝刀
15-20cm
把
13

3.2.7
十字螺丝刀
15-20cm
把
13

3.2.8
镊子
16cm,园头　
把
13

3.2.9
小刷子
长15-20cm,宽3-6cm
把
13

3.2.10
木工长刨

把
13

3.2.11
木工短刨

把
13

3.2.12
木工锉

把
13
QB/T2569.6
3.2.13
订书机

只
13

3.2.14
主轴高速切割电机

套
1

3.2.15
小型台式砂轮机

台
1
JB/T4143
3.2.16
雕刻机+电脑

套
1

3.2.17
玻璃台板

块
13

四、简易机器人制作设备配置标准
序 号
名   称
参 考 规 格 要 求
单位
参考数量
备 注
4.0
模块一：单片机与编程

4.0.1
计算机
Windows平台、带数据串口
台
13
提供编程平台GB/T9813
4.0.2
单片机

台
13

4.1
模块二：单片机与控制电路

4.1.1
数字传感器

只
25

4.1.2
模拟传感器

只
25

4.1.3
数字电路组件

套
13

4.1.4
模拟电路组件

套
13

4.1.5
功率放大电路组件

套
13

4.1.6
蜂鸣器

件
13

4.1.7
电子工具组

套
13

4.1.8
直流电机
电压根据单片机配
只
13

4.2
模块三：单片机与传动机械

4.2.1
减速器
速比自选
只
13

4.2.2
移动轮

只
13

4.2.3
齿轮、带传动等传动零件标准件和常用件

若干

4.2.4
板件
厚度1.5mm～3mm
m2
1～3

4.2.5
钳工常用工具组

套
13

4.2.6
平口钳
150 mm
台
2

序 号
名   称
参 考 规 格 要 求
单位
参考数量
备 注
4.2.7
常规量具

套
13

4.2.8
螺钉、螺母紧固件

个
若干
根据需要
4.2.9
装拆工具组

套
13

五、现代农业技术设备配置标准
序 号
名   称
参 考 规 格 要 求
单位
参考数量
备 注
5.0
通用工具

5.0.1
显微镜
640×
台
25
根据人数GB/T2985

5.1
模块一：绿色食品

5.1.1
农药残毒快速检测仪
106S
台
1

5.1.2
黄曲霉素检测仪
GN-2
台
1

5.1.3
超声波清洗机
KQ5200DE
台
1

5.1.4
食品烤箱
YXD-40双层
只
1

5.1.5
烤盘
400 mm×600 mm×3 mm
只
13

5.1.6
电子台秤
百分之一
只
1
JB/T5347
5.1.7
原料存放箱
100 mm×150 mm
只
1

5.1.8
三功能搅拌机
WFB-20
台
1

5.1.9
自动果菜榨汁机

台
1

5.1.10
冰柜

台
2
GB/T8059.2
5.1.11
食品小车

辆
2

5.1.12
恒温培养箱

只
1
YY0027

5.2
模块二：品种保护与引进

5.2.1
标本挂图
配各类品种标本、挂图
套
若干

5.2.2
校内试验田
配常用劳动工具
亩
2～5亩

5.2.3
分样板

只
20

5.2.4
托盘天平
200g
只
5
GB/T4168
序 号
名   称
参 考 规 格 要 求
单位
参考数量
备 注
5.2.5
自动数粒仪

台
1

5.2.6
种子催芽仪

台
1

5.2.7
钢卷尺
5m
只
25
QB/T2443
5.2.8
不锈钢剪刀

把
25

5.2.9
直尺
1m
只
25
GB/T9056
5.2.10
种子袋

只
若干

5.3
模块三：无土栽培

5.3.1
种植槽

只
1
水培（悬杯定植深液流水培）
5.3.2
定植板

块
若干
5.3.3
定植杯

只
若干
5.3.4
地下贮液池

只
1
5.3.5
营养液循环流动系统
小水泵、接水瓶、营养液喷射管、支承墩等
套
1
5.3.6
定植板

块
若干
水培（微型静止水培箱）
5.3.7
定植杯

只
若干
5.3.8
各类容器
瓶、桶、盆、箱等
只
若干
5.3.9
种植槽

只
1
固体基质培（砾培）
5.3.10
灌排液装置

套
1
5.3.11
循环系统

套
1
5.3.12
种植槽

只
1
固体基质培（砂培）
5.3.13
滴灌系统

套
1
5.3.14
温控设备

套
若干
空调及其它加温设备

5.4
模块四：营养与饲料

5.4.1
畜禽营养缺乏症幻灯片

套
1

序 号
名   称
参 考 规 格 要 求
单位
参考数量
备 注
5.4.2
小型粉碎机

台
1

5.4.3
禽畜营养缺乏症教学录像片

套
1

5.4.4
养殖场
饮水设备、喂料设备、断喙器等
M2
60-200

5.4.5
切割机

台
1

5.4.6
干湿温度计

对
1
JJG-130
5.4.7
相对湿度表

只
1

5.5
模块五：病虫害预测与综合治理

5.5.1
手持放大镜
10x
只
25
JY/T0378-2004
5.5.2
解剖镜
正像
只
13
JY/T0377-2004
5.5.3
解剖剪
不锈钢，14cm
把
25

5.5.4
挑针
不锈钢
个
25

5.5.5
镊子
不锈钢，12-16cm,尖嘴
个
25

5.5.6
载玻片

盒
6

5.5.7
单面刀片

台
25

5.5.8
酒精灯
150ml
个
25

5.5.9
蒸馏水滴瓶

只
28

5.5.10
标本采集用具
标本夹、小铁铲、捕虫网、昆虫盒、艘料同
套
25

5.5.11
高压灭菌锅
全自动，50升-75升
只
2
WSZ-84-64

六、服装及其设计设备配置标准
序 号
名   称
参 考 规 格 要 求
单位
参考数量
备 注
6.0
模块一：设计、裁剪实践

6.0.1
服装设计工具

套
25

6.0.2
服装裁剪工具
直尺，软尺、剪刀、画粉等
套
25

6.0.3
人体模特模型

个
5-10个

6.1
模块二：服装制作实践

6.1.1
缝纫机

台
6～13

6.1.2
电熨斗
具有调节温度功能,800W-1500W
只
13

七、汽车驾驶与保养设备配置标准
序 号
名   称
参 考 规 格 要 求
单位
参考数量
备 注
7.0
模块一：模型

7.0.1
汽车油路系统
示教板
块
1

7.0.2
发动机冷却系统
示教板
块
1

7.0.3
发动机润滑系统
示教板
块
1

7.0.4
点火系统
示教板
块
1

7.0.5
起动系统
示教板
块
1

7.0.6
传动系统
示教板
块
1

7.0.7
行驶系统
示教板
块
1

7.0.8
转向系统
示教板
块
1

7.0.9
制动系统
示教板
块
1

7.0.10
汽车保养流程图
示教板
块
1

7.1
模块二：汽车构件实践

7.1.1
透明汽车模型
比例1：1，外壳全透明，
辆
1
选配
7.1.2
报废小型卡车
部件齐全
台
1
拆分为驾驶台、发动机、底盘

7.2
模块三：模拟驾驶实践

7.2.1
汽车仿真模拟驾驶器

套
4～10

7.2.2
小汽车
接近使用年限
辆
2～4
选配

八、家政与生活技术设备配置标准
序 号
名   称
参 考 规 格 要 求
单位
参考数量
备 注
8.0
模块一：家政与生活技术

8.0.1
家庭生活的幸福体验（不同类型）
视频
件
1

8.0.2
家庭文化类型、构成、家庭生活风格
挂图或投影片、课件
套
1

8.0.3
家庭生活观念和生活方式的过去和想在
挂图或投影片、课件
套
1

8.0.4
生活陋习
挂图或投影片、课件
套
1

8.0.5
时间的安排（生活资源的统筹）
挂图或投影片、课件
套
1

8.0.6
空间的利用
挂图或投影片、课件
套
1

8.0.7
鲜花代表的不同寓意
挂图或投影片、课件
套
1

8.0.8
学习型家庭的建构
挂图或投影片、课件
套
1

8.0.9
家庭收入和支出
挂图或投影片、课件
套
1

8.0.10
家庭消费结构
挂图或投影片、课件
套
1

8.0.11
非理性消费的心理
挂图或投影片、课件
套
1

8.0.12
常见的家庭投资方式
挂图或投影片、课件
套
1

8.0.13
影响健康的因素
挂图或投影片、课件
套
1

8.0.14
健康和日常生活方式
挂图或投影片、课件
套
1

8.0.15
不同年龄阶段家庭成员的身体发展特征与保健
挂图或投影片、课件
套
1

8.0.16
疾病的预防、发现与应急处理
挂图或投影片、课件
套
1

8.0.17
身体病症的家庭应急处理
挂图或投影片、课件
套
1

8.0.18
家庭环境污染与健康
挂图或投影片、课件
套
1

8.0.19
保护家庭环境的措施
挂图或投影片、课件
套
1

8.0.20
事故隐患的检查与发现
挂图或投影片、课件
套
1

序 号
名   称
参 考 规 格 要 求
单位
参考数量
备 注
8.0.21
常见事故的应急措施
挂图或投影片、课件
套
1

8.0.22
野外生存技能
挂图或投影片、课件
套
1
