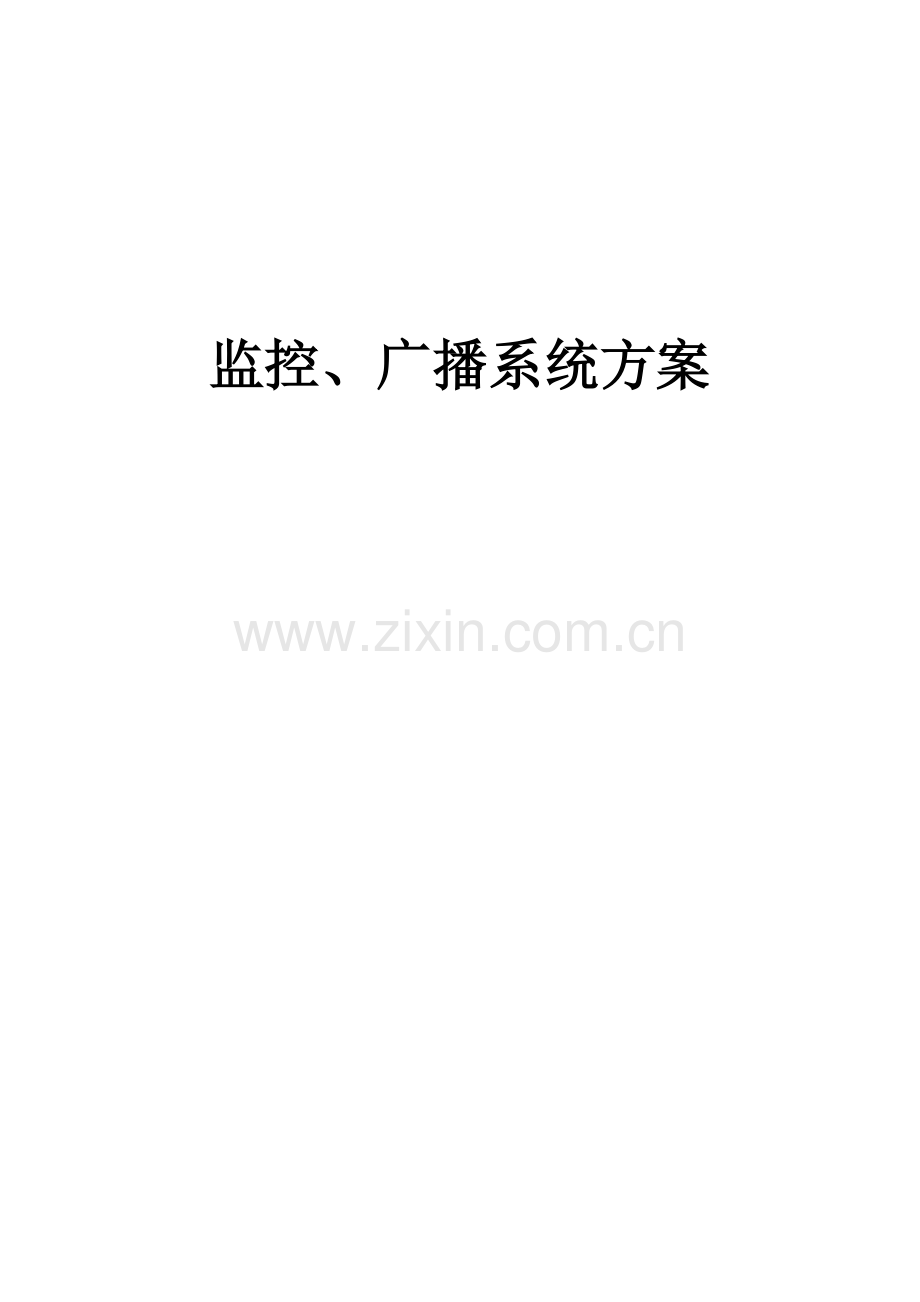

监控、广播系统方案

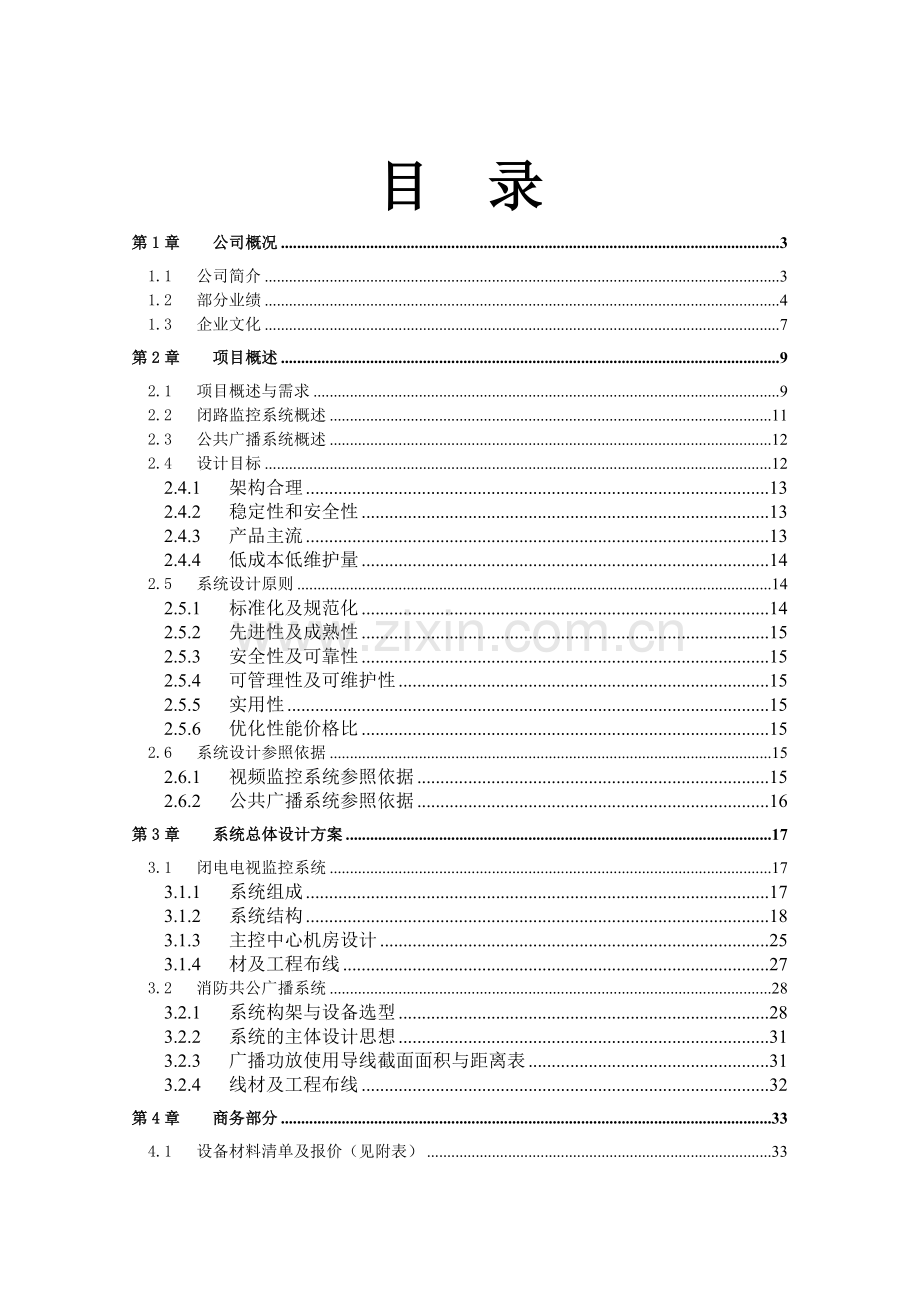

目 录
第1章 公司概况 3
1.1 公司简介 3
1.2 部分业绩 4
1.3 企业文化 7
第2章 项目概述 9
2.1 项目概述与需求 9
2.2 闭路监控系统概述 11
2.3 公共广播系统概述 12
2.4 设计目标 12
2.4.1 架构合理 13
2.4.2 稳定性和安全性 13
2.4.3 产品主流 13
2.4.4 低成本低维护量 14
2.5 系统设计原则 14
2.5.1 标准化及规范化 14
2.5.2 先进性及成熟性 15
2.5.3 安全性及可靠性 15
2.5.4 可管理性及可维护性 15
2.5.5 实用性 15
2.5.6 优化性能价格比 15
2.6 系统设计参照依据 15
2.6.1 视频监控系统参照依据 15
2.6.2 公共广播系统参照依据 16
第3章 系统总体设计方案 17
3.1 闭电电视监控系统 17
3.1.1 系统组成 17
3.1.2 系统结构 18
3.1.3 主控中心机房设计 25
3.1.4 材及工程布线 27
3.2 消防共公广播系统 28
3.2.1 系统构架与设备选型 28
3.2.2 系统的主体设计思想 31
3.2.3 广播功放使用导线截面面积与距离表 31
3.2.4 线材及工程布线 32
第4章 商务部分 33
4.1 设备材料清单及报价(见附表) 33
4.2 交货时间与地点 33
4.3 付款方式 33
第5章 附A 设备清单及报价 34
第6章 附B 主要设备功能介绍 35
6.1 广播设备 35
6.1.1 B1 前置放大器(BL-8801A) 35
6.1.2 B2 十六路电源时序器(BL-8809S) 35
6.1.3 B3 扩展十分区矩阵器(BL-8810S) 36
6.1.4 B4 数码调谐器(BL-8820T) 36
6.1.5 B5 DVD播放机(BL-8821T) 37
6.1.6 B6 数码编程节目播放器(BL-8808C) 37
6.1.7 B7纯后级广播功放机(BL-P1000、BL-P1250、BL-P1500、BL-P1750、BL-P2000) 38
6.2 监控设备 39
6.2.1 B8、嵌入式网络数字硬盘录像机简介(BL-DVR616E) 39
6.2.2 B9、矩阵系统系列 43
6.2.3 B10、嵌入式硬盘录像机控制键盘(BL-D6018E) 44
6.2.4 B11、彩色普通监视器(BL-CM21A) 46
6.2.5 B12、高级日夜型半球摄像机(BL-CB600) 47
6.2.6 B13、金属彩色数字摄像机(BL-2001WCB) 48
6.2.7 B14、彩色智能高速快球摄像机(BL-530PCB) 49
第1章 项目概述
1.1 项目概述与需求
辽宁医学院附属第三医院住院部座落在锦州市古塔区重庆路二段二十八号;门诊部座落于锦州市凌河区和平路五段二号,是一所集医疗、教学、科研于一体的大型综合性医院,是国家卫生部认定的“三级甲等”医院、“爱婴医院”。医院占地面积151800平方米,建筑面积41434平方米。医院始建于1922年,至今已有八十二年历史。
医院的目标是为群众提供更方便、先进的医疗机构。为实现这一目标除了大力采用电子信息技术衔接现代化、安全的医疗环境,管理与监督成为管理者们老话重谈的课题。美电贝尔闭路电视监控系统在各行各业正日益受到人们的广泛重视和应用,其产品的种类和档次也越来越多。系统在医院中也有着广阔的应用前景,小到肠胃疾病的内窥镜成像检查,大到疾病多种影像的综合诊断,以及异地的远程专家会诊,都有其用武之地,但系统最直接的应用点还要数危重急救病房和手术室。对手术室而言,由于受室内面积限制和手术规程要求,不可能容纳很多人员,特别是眼科等窄小手术部位,此时通过主刀医生的头戴微型摄像系统,在辅之以手术室四周墙面上多角度的摄像机,将可以对手术细节一览无遗,这对于培养医学院学生和医护人员的技能提高均是非常有利的。另外其系统功能除监看学习外,保障的是患者不受外界感染带来的安全,因此也是广义上的保安。
三院闭路监控工程是一种分散式视频管理系统,起到对个各个局部视频信号进行统一管理、监督、防盗特定用途。如何有效、科学、快捷地实现医院管理者对医院管理已是一项刻不容缓的工作。作为医院大楼监控系统工程安全系数及稳定性能要求很高,必须确保系统高性能、高稳定,系统必须满足以下功能条件:
l 系统符合安全技术防范标准;
l 产品符合安全技术防范行业国家标准;
l 能清晰显示调用前端检测监控对象;
l 结合现代科技与社会发展,从性价比考虑量身定做系统实用要求;
l 建立一个完善的视频管理平台,对大楼各局部进行统一管理;
l 直观显示,简易操作;
l 能实现定时录像、循环录像(自动/手动控制)等实用功能;
l 传输介质符合行业标准,从经济、性能方面加于考虑选择传输介质。
现今智化医院建设还包括公共广播,提供管理人员的日常工作通知、紧急广播通知等服务。故此在三院内设计一套公共广播系统,为医院营造一个安全、舒适的工作环境,其基本功能是提供背景音乐或一些必要广播信息,掩盖环境噪声,创造一种轻松、和谐、优雅的气氛从而达到调节紧张的工作气氛。通过智能化系统的建设达到节约能源、提升服务品质、产生增值服务效益等问题。
公共广播包括背景音乐、消防紧急广播,背景音乐它的主要作用是掩盖噪声并创造一中轻松和谐的气氛,听的人若不专心听,就不能辨别其声源位置,音量较小,是一种能创造轻松愉快环境气氛的音乐。因此,背景音乐的效果有两个,一是心理上掩盖环境噪声,二是创造与室内环境相适应的气氛,它在宾馆、酒店、餐厅、商场、医院、展馆等广泛的应用。消防报警信号应在系统中具有最高优先权,可对背景音乐和呼叫找人等状态具有切断功能。应使于消防报警值班人员操作。传输电缆和扬声器应具有防火特性。在交流电断电的情况下也要保证报警广播实施。归纳一下,共公广播主要用途包括:
现建成时需建有背景音乐广播系统,具体要求如下:
l 服务性背景音乐播放时要求达到无人值守。 室内各楼层及室外休闲区域要求能自动播放轻音乐等。
l 业务性分区公共广播,且不同分区可以同时播放不同节目。
l 系统要求采用定压传输方式。各楼层扬声器均采用防火型6W吸顶扬声器。
l 可接入多种音源及多路话筒,用于各区域单独或统一播放或讲话。
l 各科室制作的背景音乐节目源可通过控制中心送至相应区域播放。
l 临时广播:如临时通知、紧急找人等可随时切换到手动控制状态。
此外,现代化的医技大楼越来越多地要求广播系统不仅仅能实现背景音乐的功能,还要求消防报警系统联动,紧急广播等。
1.2 闭路监控系统概述
随着科技的日新月异,视频监控市场得到了飞速发展。视频监控以其直观、方便、信息内容丰富而广泛应用于许多场合。近年来,随着互联网的大范围普及,以及计算机、网络以及图像处理、传输技术的飞速发展,视频监控技术也有长足的发展。视频监控已经渗透到教育、政府、娱乐场所、医院、酒店、运动场馆、城市治安等多种领域。
前端部分
在大厦内部主要通道、电梯轿箱、楼梯口、主要出入口等地方,采用彩色摄像机主要用于监视各区域情况。
终端装置
终端装置配置视频矩阵切换主机和嵌入式网络数字硬盘录像机。视频切换主机用于接收前端摄像机集图像信息切换上电视墙,实现监控中心显示功能。嵌入式网络数字硬盘录像机绝对稳定可靠,并且功能强大,它集控制、切换、画面分割、录像、视频检测录像、报警联动录像等功能为一体。全中文界面信号联动菜单设置和多功能操作(监视显示、音视频同步录像存盘、搜索回放、影像备份、网络传输和摄像机控制同步进行、报警自动联动录像),使操作十分简便,可达到无人/少人值守的目的。
终端显示
监控系统示意图
1.3 公共广播系统概述
公共广播是在有限的范围内为公众服务的广播。在常规情况下,公共广播信号通过布设在广播服务区内的广播线路传输,是一种单向的(下传的)有线广播。通常设置在社区、企业办公楼、机关、部队、展馆、学校、大厦、超市及各种场馆之内,用于发布新闻和内部信息、发布作息信号、提供背景音乐以及用于寻呼和强行插入灾害性事故紧急广播等等。因而成为城乡及现代都市中各种公共场所不可或缺的组成部分。基于现代化办公场所、大厦均设置公共广播系统.目前我们常谈论的公共广播系统包括三部分:公共区域的背景音乐系统,业务广播,紧急事故广播。
1.4 设计目标
在进行闭路监控、公共广播系统设计的时候,依照贵企业对该系统的基本需求,本着架构合理、安全可靠、产品主流、低成本、低维护量作为出发点,并依此为贵企业提供先进、安全、可靠、高效的系统解决方案。本项目力求做到系统结构配置先进实用、更经济,节省项目单位总体投资。
1.4.1 架构合理
就是要采用先进合理的技术来架构系统,使整个系统安全平稳的运行,并具备未来良好的扩展条件。
1.4.2 稳定性和安全性
这是贵企业最关心的问题,只有稳定运行的系统,才能确保贵企业闭路监控、公共广播系统平稳运行。系统的技术先进性是系统高性能的保证和基础,同时可有效地减少使用人员和系统维护人员的麻烦。良好的可扩展性则是为了用户的发展考虑。随着贵企业视频监控及公共广播系统应用时间的增长,未来对系统的要求会更高。可扩展性保证当用户有更多的要求时,引入的新设备可以顺利地与本次配备的设备共同工作,进一步扩展与提高系统的性能。
1.4.3 产品主流
系统是否采用当今主流产品,关系到系统的整体质量和未来能否得到良好技术支持以及完整的技术文档资料。
在设备选型时,我们将主要依据贵企业提出的具体需求,同时考虑产品厂家的技术先进性,产品是否为主流产品,原厂商的产品技术资料的完整性,原厂商的技术支持力量和产品制造企业的发展前景。所有这些是保证用户得到良好技术支持的条件,也是保障用户投资的基本条件。
鉴于展馆监控系统对视频监控及公共广播系统系统的可靠性、稳定性要求很高,主要设备选用可参考以下要求:
①由中国公共安全网、中国公共安全杂志社等权威部门评选出的中国安防产品知名品牌或民族知名品牌
②通过ISO9001国际质量体系认证
③3111试点工程公安部重点推荐优秀生产型企业
④中国智能化建筑品牌十大品牌之一
⑤中国安防2005年十大最具潜力品牌之一
⑥中国安防2006年十大监控品牌之一
⑦AAA级质量诚信会员单位
1.4.4 低成本低维护量
指力争有良好的性能价格比,所采用的产品应是简单,易操作,易维护,高可靠度的。系统是否具有优良的性能价格比是判断一个系统优劣条件的重要依据。系统的易操作和易维护性是保证非专业人员使用好一个系统的条件。高可靠度是保障系统运行的基本要求,也是易维护性的保障。
我司将本着上述设计原则,来进行贵企业闭路监控系统的设计。并将严格按照国际惯例并结合本企业的技术实力与工程经验,进行贵企业视频监控及公共广播系统整个工程的安装、测试以及验收,完工时将同时提交与工程相关的每个设备的安装使用手册、及系统的各种图表等各项文档资料,还将根据用户的实际需求提出技术培训。
1.5 系统设计原则
本设计以行业标准作为设计依据,结合现场的具体情况,用最佳设计方案体现最高的性能价格比,是本方案设计的指导思想,也是本方案设计的基本出发点和追求的目标。
本设计主要贯彻“高质量”及“低成本”两条主线来进行设计的。
1.5.1 标准化及规范化
由于本系统是一个严格的综合性系统,在系统的设计与施工过程中应参考各方面的标准与规范,严格遵从各项技术规定,做好系统的标准化设计与施工,选择符合工业标准的设备视频通信介质以及其相关器材。
1.5.2 先进性及成熟性
系统设计的基本思想符合技术发展的基本潮流,使系统在其整个生命周期内保持一定的先进性。选择合理的布局结构,项目中的监控设备、器材等设备匀采用世界领先科技美电贝尔(AEBELL)安防产品。
1.5.3 安全性及可靠性
考虑到安全防范重要性的原则,为了保证整个系统的安全、可靠运行,我们首先在系统的总体设计中从整体考虑系统的安全性和可靠性。
1.5.4 可管理性及可维护性
安防系统是一个比较复杂的系统,在设计、建设时,除了整个设备便于管理与维护外,方案设计的系统还具有高效稳定性和系统故障自检性,彻底解决系统问题导致无法正常使用的问题。
1.5.5 实用性
系统的设计是根据国家有关标准科学地、合理地、实事求是地进行设计,因此,具有很高的实用性。
1.5.6 优化性能价格比
在满足系统性能、功能以及考虑到在可预见期内仍不失其先进性的前提下,尽量使得整个系统所需投资合理。
1.6 系统设计参照依据
1.6.1 视频监控系统参照依据
1) 本视频监控系统工程背景
2) 甲方要求
3) 国内外现有的技术水平和发展趋势
4) 《安全防范工程程序与要求》GA/ T5-94
5) 《安全防范系统通用图形符号》GA /T74-94
6) 《安全防范工程费用概预算编制办法》GB/T70-94
7) 《彩色电视图像质量主观评价方法》GB7401-87
8) 《民用闭路电视监视系统工程技术规范》GB50198-94
9) 《安全防范工程费用概预算编制办法》GB/T70-94
10) 《安全防范技术工程规范》(GB50384-2004)等。
1.6.2 公共广播系统参照依据
1) 《民用建筑电气设计规范》(JGJ/T16-1992)
2) 《智能建筑设计标准》(GB/T50314-2000)
3) 《信息技术设备包括电气设备的安全》(GB4943-1995)
4) 《电子设备雷击保护导则》(GB7450-1987)
5) 《厅堂扩声系统设备互联的优选电气配接法》(SS2112-1982)
6) 《厅堂扩声系统声学特性指标》(GYJ25-1986)
7) 《厅堂扩声特性测量方法》(GB4959)
第2章 系统总体设计方案
2.1 闭电电视监控系统
2.1.1 系统组成
闭路电视监控系统应该说是跨学科跨行业的系统工程,以功能要求的不同可分为以下几个方面:
1) 前端摄像系统
2) 视频传输系统
3) 视频显示和记录系统
摄像部分是电视监控系统的前沿部分,是整个系统的“眼睛”,它把监视的内容变为图像信号,传送控制中心的监视器上,摄像部分的好坏及它产生的图像信号质量将影响整个系统的质量。
传输部分是系统的图像信号通道。
控制部分是整个系统的“心脏”和“大脑”,是实现整个系统功能的指挥中心。
显示部分一般是由几台或多台显视器和监视器组成,它的功能是将传送过来的图像一一显示出来。
闭路监控系统的粗略结构图如下图所示:
监控系统结构图
2.1.2 系统结构
1、环境特点
辽宁医学院附属第三医院共设227个监控点,监控中心采用安全性高的硬盘录像机进行监看录像,管理者通过网络对本地录像进行访问、控制、调用录像资料,远程访问采用硬盘录像机客户端软件调用视频图像通道,调用录像在本地主控限制下进行,展望未来10内外的监控系统,系统走向网络集中管理,即多间医院视频信号通过传输介质进行跨区域集中管理,为此,本设计系统的衔接未来,必须考虑系统的扩展性与眼前系统的实用性。
2、提出方案
本案例采用“DVR+矩阵”其功能实现如下:
①从录像压缩质量、显示分辨率选取适合前端清晰度的硬盘录像机,硬盘录像机功能除录像及显示外,它还是网络连接设备。
②DVR实现PIZ外接控制,如云台、探头等控制,DVR内置报警盒,可实现报警联动;
③本DVR主机系统的核心采用了 RTOS 实时操作系统,经过优化的精简指令,只有几百 KB 的操作系统存储于 FALSH 芯片内,调用速度极快,对于系统的操作即时响应,不会受病毒和黑客的攻击,使其更有安全性;
④DVR升级与维护: 视频压缩算法和系统功能可不断升级扩展, 可通过网络远程升级系统软件及维护,免费提供升级文件,使产品跟上时代;
⑤DVR还可实现视频分割、单独画面巡视等硬盘录机基本功能;
⑥ 采用成熟稳定的矩阵切换技术将视频信号切换上电视墙,实现PIZ外接控制,如云台、探头等控制,内置报警模块,可实现报警联动;
3、整体系统结构图
整体系统结构描述
由以上设备联接图可知,前端摄像机集采视频信通过视频联接线路输入视频分配器,将前端传过来的视频信号一分二,一路输入到硬盘录象机进行录象,另外一路输入矩阵主机进行切换输出到电视机墙监看。
每一台硬盘录象机都提供有以太网接口,将多台硬盘录像机组成一个小型的局域网接入到医院的局域网络,每一个护士站可以通过网络,利用护士站本身的电脑就可以浏览到病房的情况。同样的道理;在医务室和在院长办公室也可以通过网络来浏览整个医院的情景。
4、前端设备分布
如付图!
5、设备选型
工程结构确定后,设备选型对整个系统来说优为重要,系统要的达到预期的效果以及系统的稳定性无不突出产品选型的重要性。
A、前端选型
l 大楼主要通道、楼梯口、电梯厅,该类型区域一般光线变化较,晚上光线较弱,故此采用美电贝尔彩色半球摄像机BL-CB600,该设备采用SONY Exview CCD高灵敏度图像传感器,日夜型摄像机,内置世界最先进双滤光片自动切换技术和AEBELL DSP数字信号处理技术˙抗干扰功能强大、图像显示效果稳定,能随环境变化自动控制功能;具有高质量、高清晰度、低功耗等特点;适合该类型环境。美电贝尔彩色半球摄像机BL-CB600,采用SSNR降噪芯片,清晰度545TVL转黑白600TVL,最低照度0.01Lux/F1.2转黑白0.00045Lux/F1.2自动帧积累功能,双滤光片自动切换,电源DC12V,内置大镜头标配8mm,可选用(2.8mm、4mm、6mm、12mm)
l 电梯轿厢,监控视角较大,光线变化大,光线反射强,强电干扰大,故此根据这一环境设计采用美电贝尔电梯专用摄像机BL-2001WC,该设备采用SONY CCD高灵敏度图像传感器,具有世界最先进的BELL DSP数字信号处理技术,具有抗干扰功能强大、图像显示效果稳定,能随环境变化自动控制功能,采用金属外观防爆设计,适用于化工矿、银行柜员机、轮船、电梯内使用;
l 大门口,光线变化大,监视区域大,故此采用美电贝彩色转黑白智能球BL-530PCB,彩色5〃日夜型 1/4″SONY EXviewHAD CCD, SSNR数码降噪功能,清晰度540TVL,最低照度为0.1Lux/F1.4转黑白0.0005Lux/F1.4双滤光片切换日夜转换功能,10倍电子放大功能,内置30倍光学变焦镜头(3.3mm-99mm),自动光圈,自动聚焦,水平0°-300°/秒,垂直0°-120°/秒,360°连续旋转,128个预置点,内置解码器,RS-485通信,隐私区域24块遮蔽, 电源AC24V。具体功能比较多,详见附件说明。
B、前端设备清单
序号
名称
型号
单位
数量
1
彩色半球摄像机
BL-CB600
台
150
2
彩色智能高速球摄像机
BL-530PCB
台
69
3
飞碟型摄像机
BL-2001WC
台
8
4
电梯楼层字符发生器
BL-040VD
台
8
5
12V电源
BL-12V
台
158
6、传输系统设计
设计方案(选用设备)要考虑的安全、有效的维护保证和成本因素,传输系统包括视频信号、电源和控制信号的传输。在监控系统中,监控图像的传输是整个系统的一个至关重要的环节,选择何种介质和设备传送图像和其它控制信号将直接关系到监控系统的质量和可靠性。目前,在监控系统中用来传输图像信号的介质主要有同轴电缆、双绞线和光纤,对应的传输设备分别是同轴视频放大器、双绞线视频传输设备和光端机。要组建一个高质量的监控网络,就必须搞清楚这三种主要传输方式的特点和使用环境,以便针对实际工程需要采取合适的传输介质和设备。
几种主要传输方式对比表:
传输方式
传输距离
线材要求
图像效果
成本费用
推荐与否
原因分析
视频传输
500米
75-5
很好
较低
推荐
符合系统的传输范围
光纤传输
一般可达30公里
单模
很好
较高
不推荐
图像质最好、可一线路实现多路不同信号传输,价格昂贵
网络传输
无限制
有网络到达均可
较差
很低
不推荐
成本很低、无需另外布线、图像不完全实时
双绞线传输
一般可达1500米左右
双绞线
好
低
不推荐
成本相对较低、图像质最好、施工进度相对较快。
² 视频传输:从表中可以看出,视频信号传输采用光纤传输,同轴电缆具有价格较便宜、铺设较方便的优点,所以,一般在主控与前端距离较远的监控系统中采用光纤的传输,这样便可实现高保真远距离的传输,且不易受干扰、可实现一线路传输多路视频及数据。因此,本项目中,结合现场的实际情况采用 SYV75-5(128编),视频线传输。
² 电源线取电方式:采用强电供至前端在进行转换形式,电源线采用两芯线(2*1.5)电源线。
7、主控端设备选择
监控中心是要实现视频信号的记录,同时也要实现视频监看,因此需给此中心配置以下设备。
视频控制切换设备:
监控中心需对前端各个监控点进行实时监视,考滤到监控点数目较多情况,本方案设备采用视频矩阵切换器(BL-D2052R-255-24),通过控制键盘(BL-2079X)来对前端监控点有疑情监控点控制切换上电视墙。
录像设备:
监控中心需对前端各个监控点进行实时视频录像。考虑到其监视的效果要求比效高,回放质量比较好。嵌入式硬盘录像机软件方面由于其技术含量要比基于某一操作系统上的监控系统要高,硬盘录像机选型(主控设备)根据本大厦环境、甲方意绪、我方经验,所选用的硬盘录像机,其功能特点必须满足以下条件:
•每路25帧/s显示;
•报警输出与报警输入联动,支持移动侦测和图像丢失报警;
•能实现定时录像、环录像(自动/手动控制);
•有中英文菜单,能快速进行系统设置;
•能支持外接硬盘;
•有光盘刻录机等备份取证方式(选件);
•可进行多功能检索及查询;
•可按时间进行报警录像、普通录像及通过按键方式选择快进快退、检索、查询或按段查询;
•能进行单路或多路同时回放。
系统从功能上考虑、从图像质量考虑建议硬盘录像机采用美电贝储存图像达到较好效果的BL-DVR600E系列,该硬盘录像机特点,同时具备数字视音频录像机(DVR)和数字视音频服务器(DVS)的功能。它完全脱离WINDOWS操作平台,建立在嵌入式处理器和嵌入式实时操作系统上,突出高安全性、处理图像的时效性。
显示设备:
监控中心电视墙16台21寸彩色监控器(BL-CM21AA)组和成用。
控制台:2台20寸液晶监视器(BL-CM20ACC)用于操作台切换管理硬盘录像主机的终端显,配置一台DVR控制键盘(BL-D6018E),对所有的硬盘录像机进行操作、管理(查询录像、控制云台等操作)。
DVR控制键盘具有下列主要功能:
1. 键盘输出采用光电隔离485控制,抗干扰性强,传输距离远。
2. 设定恒/高速球形云台或解码器的地址范围:1~128,并对其进行远程控制。
3. 可对高速球的内置云台进行变速操作。
4. 可对高速球进行预置点的设置和调用。
5. 可对高速球进行手动或自动控制。
6. 手动控制摄像机的变倍﹑变焦﹑光圈。
7. 可实现与单台或多台嵌入式硬盘录像机联控。
主控设备清单如下
序号
名称
型号
单位
数量
单价(元)
总价(元)
1
嵌入式数字硬盘录像机
BL-DVR616E
台
15
2
硬盘
300G
块
45
3
集中控制键盘
BL-D6018E
台
1
4
视频矩阵
BL-D2052R-255-24
台
1
5
矩阵控制键盘
BL-D2079X
台
1
6
视频分配器(16进32出)
BL-D1632V
台
15
7
21寸彩色监视器
BL-CM21A
台
15
8
46寸液晶监视器
BL-CM46ACC
台
2
9
系统协议合并器
BL-D331C
个
1
10
电视墙
定制
套
1
11
操作台
定制
套
1
监控系统结构图
原理描述:
(1)监控中心主体设计思想描述:
由上图可知,前端摄像机将采集的视频信号,通过同轴电缆传输到视频分配器,将视频信号一分为二,一路分配给视频矩阵切换器;一路分配数字硬盘录像机。
一路视频信号进入视频矩阵切换器,通控制键盘控制矩阵视频切换,将重点监控点或有疑情监控点切换上电视墙屏幕显示。
一路视频传到嵌入式硬盘录像机上,通过嵌入式硬盘录像机对前端图像的采集,实时显示到21寸的监视器上监看。
操作台,配置2台20寸液晶电视,通过矩阵控制建盘控制视频切换输出、球机控制,通过DVR控制键盘控制对15台嵌入式硬盘录像机进行录像查询或设置信息。
(2)监控中心功能描述:
² 系统可以进行24小时录像,可以提供的监控资料,以便今后每天查询;
² 通过键盘、鼠标操作键来操作监控软件可以控制前端摄像机的云台、可 以对镜头拉近、拉远;
² 主控设备可以为报警进行联动,控制灯光、警号并自动启动录像等;
² 硬盘录机可以组成小型网络接入局域网,监控画面可以通过网络,在授予相应用户权限后可分控,即网络监看、远程监控
2.1.3 主控中心机房设计
机房设计须本着“实用、大方、美观”的原则和“合理分布工作空间,缩短工艺流程,降低劳动强度,提高工作效率,确保机房内设备及工作人员安全”的指导思想。在有效的机房区合理地放置设备,缩短设备之间的连线,减少相互之间的干扰,降低信号的衰减,为中心机房中枢设备可靠运行提供保障。缩短工作人员流动路线,提高机房工作人员的工作效率,扩大工作人员的视野,使人机对话更加便捷,更加符合21世纪信息时代的工作环境和节奏,更能体现出现代智能化机房的优势和特点。
为保证在紧急情况及突发事件下能进行有效的管理和控制,监控中心的机房应配置紧急广播呼叫话筒和直线电话,以便能即刻通过广播系统和电话与外界进行联络。
在机房需配有接地端子,标准机房面积>55平方米,地面光滑、平整。门宽≥0.9M,门高≥2.1M,且环境噪声较小。机房内宜敷设防静电活动地板,并使地板保持光滑、平整、不起尘、室内温度应控制在24 ±2oC,相对湿度宜为30~75%。线缆在室内宜置在活动地板下的地槽或槽板内,室内设备的排列应便于维护和操作。控制台正面与墙净距1.2M,侧面与墙或其它设备的净距,在主要走道上1.5M ,次要走道上0.8M,并满足安全和消防的规定要求。
室内宜均匀布置照明灯具,灯光频闪效应不得直接影响观察显示屏。使观察显示屏光线柔和,平均照度150Lux。控制台装机容量应根据工程需要留扩展余地。摄像机的供电采用主控中心集中供电方式。另外设计放置显示器和设备操作控制台,留有充足的设备安装和系统维护空间,满足使用要求。
机房吊顶上的空间可敷设监控的各类管线;可安装固定各类设备如照明设备、监控安防设备等;增强机房内的装饰效果、洁净度的要求。
机房地面防静电活动地板是一个很重要的组成部分,已成为现代化机房内必不可少的设施之一,利用它可在机房内组成一个地下空间,地板上可安装设备,地板下的空间可用来敷设联接设备的各种电源和信号管线。另外将设备之间的连线均设在活动地板下,这样既增加了机房内的整齐、美观,又便于工作人员的通行,给人以舒适的感觉。
机房配电部分是一个综合性配电系统,这个系统不仅要解决前端摄像机的用电问题,还要解决主机系统的设备用电问题。由于监控系统的设备种类与型号不同,对于供配电系统的要求也不同。同时机房中配用的空调、照明、应急照明的用电问题也是应考虑的问题。
机房供配电系统按照国家标准《计算站场地技术条件》GB2887-89中关于机房供配电要求如下:频率:50Hz;电压380V/220V ;相数三相五线制/单相三线制;电压变动:±5%; 周波变动:±2% ;供电方式:为带备用的供电系统。
2.1.4 材及工程布线
(1)监控系统中的影像信号通过线材传输到主机中,线材除了要求信号损耗率小外,还应重视环境对信号的影响,即屏蔽性能应高。而管材用来保护线材,也应根据保护级别不同,选用相应的管材。
(2)本工程系统布线采用标准化、结构化布线方式,确保布线安全、节约、美观。
(3)本工程所有视频电缆在布设过程中,须自摄像机直接架设至主控室,中间不得产生任何断点及接头。
(4)电缆布设过程中应确保所有电缆均在PVC管、金属电管或桥架内不能暴露在外,应尽量避开恶劣环境条件或易使管线损伤地段,应避开干扰较大区域。
(5)布线过程中要标记清楚、明了,易于改线、维护、管理。
(6)根据本工程所提出的要求以及按照一贯严格遵守的工程建设原则、设计思想,并严格遵守以下国家和行业有关部门制定的各项标准和规范:
ü 商用建筑布线标准(EIA/TIA568B)
ü 国际布线标准(ISO11801)
ü 建筑与建群综合布线系统工程设计规范(CECS 72:97)
ü 建筑与建群综合布线系统工程施工与验收标准(CECS 82:97)
ü 民用电器建筑设计规范(JGJ/T16-92)
ü 中国电器装置安装工程施工及验收规范(CBJ232-82)
2.2 消防共公广播系统
本设计是根据项目单位的要求,综合吸取当前国内公共/消防广播系统的先进技术,参照国家有关声学标准及公共广播系统设计要求,依据大楼的建筑布局和使用功能要求,设计成设备先进、格调高雅、音质优美、功能齐全的现代化公共/消防广播系统。所配置的主要设备均选用名牌产品美电贝尔(AEBELL)品牌以确保高超的性能指标。本系统具有良好的扩展功能,提供消防紧急接口,组合成消防广播。(需要硬件支持)
2.2.1 系统构架与设备选型
系统的组成:系统主要是由信号源、功放设备、监听设备、线路、音箱、扬声器等组成。
1、如布点图,前端公共广播室内壁挂音箱(BL-420WW)共设计安装24个,每个额定功率20W,天花喇叭381个(BL-102)每个额定功率6W;合计功率2766W。
2、功放设备负责是将信号放大,以达到每个区域喇叭都能听到优美音乐,按照“功放的功率选配应是:实际功率=功放标称功率*75%”原则,本方案设计采用美电贝尔公司专业生产纯后纯功放器,1000W背景功放(BL-P1000)需要2台,1000W消防紧急广播功放需1台。
3、选用美电贝尔共鸣系列公共广播系统产品,紧急广播和背景音乐系统共同使用同一套设备,兼备两种功能。针对大厦的建筑特点及建筑面积的特殊性,按照地域为主兼顾使用功能的分区原则,共分为19个分区,紧急广播采用两台30路楼层报警主机跟楼层消防联动,寻呼广播则系2台10台十分区分呼器,配置2台十六分区器(BL-8816S),实现每一个小区可以独立控制广播;
4、为了使每天定时定点听到供优美的背景音乐,定时播放背景音乐,无须人工干预。可以实现真正的无人化值守,我们建议采用一台系统定时主机选用智能数字中央控制主机(BL-8808C)。
5、由于主控设备较多、用电量大,为了防止你瞬间开所有主控设备所产生的大电流,而对系统产生破坏,我们建议采用2台电源时序器对所有设备进行供电。
l 广播点位表
如付图
l 主控室设备列表:
背景音乐广播
序号
设备名称
型号
品牌
单位
数量
1
DVD播放器
BL-8821T
AEBELL
台
1
2
数码调谐器
BL-8820T
AEBELL
台
1
3
数码编程播放器
BL-8808C
AEBELL
台
1
4
麦克风
BL-M03
AEBELL
个
1
5
前置放大器
BL-8801A
AEBELL
台
1
6
纯后级功放
BL-P1000
AEBELL
台
2
7
十分区矩阵器
BL-8810S
AEBELL
台
2
8
十路监听器
BL-8805I
AEBELL
台
2
9
十六路电源时序器
BL-8809S
AEBELL
台
1
10
音量控制器
BL-15F
AEBELL
个
19
11
中型金属喇叭带后盖
BL-102
AEBELL
个
381
12
壁挂音箱
BL-122B
AEBELL
个
24
13
专业广播机柜
BL-39U
AEBELL
套
1
14
应急电源(UPS)
套
1
消防广播
序号
设备名称
型号
品牌
单位
数量
1
三十路消防报警器
BL-8804T
AEBELL
台
1
2
寻呼话筒
BL-M08
AEBELL
个
1
3
报警信号发生器
BL-8803T
AEBELL
台
1
4
十分区寻呼器
BL-8818A
AEBELL
台
2
5
强切电源器
BL-8816AC
AEBELL
台
2
6
报警/寻呼功放
BL-P1000
AEBELL
台
1
7
专业广播机柜
BL-39U
AEBELL
套
1
l 系统设备联接图
2.2.2 系统的主体设计思想
由上图可知,广播音乐系统:所有的音源(DVD播放器、麦克风)全部输入到前置放大器进行方大,然后由前置放大的器所输出的音频信号输入到功放,再由功放输出的信号到扩展十六分区矩阵器上,再将音源直接输入出前端音箱了。
把整个医院按楼层可分为19个区,可以与消防系统联动进行分区或全区报警。
整套设备采用MP智能无人值守系统,定时自动播放运动进行曲及背景音乐等。系统分为多个独立的广播区域,这些节目既可根据预设的程序自动播发,又可随时进行人工干预。每个功能区可进行单独扩声广播,而同时控制室可直接对某一功能区强行插入讲话或寻呼而不影响其它地方的正常广播。
2.2.3 广播功放使用导线截面面积与距离表
由于系统属于高档医院弱电建设,所以必须保证音质效果和传输后的使用效果,为了保证传输效果,下面是我们在实际工程中所参照的线路与距离表:
负载功率
60W
120W
250W
350W
450W
650W
1000W
1500W
截面面积
长度
mm2
mm2
mm2
mm2
mm2
mm2
mm2
mm2
输出电压70V
负载功率
60W
120W
250W
350W
450W
650W
1000W
1500W
100米内
0.50
0.50
0.50
0.75
1.00
1.50
2.00
4.00
250米内
0.50
0.75
1.50
2.50
2.50
4.00
6.00
500米内
0.75
1.50
2.50
4.00
6.00
6.00
1000米内
1.50
2.50
6.00
输出电压100V
负载功率
60W
120W
250W
350W
450W
650W
1000W
1500W
100米内
0.50
0.50
0.50
0.50
0.75
0.75
1.50
2.50
250米内
0.50
展开阅读全文
