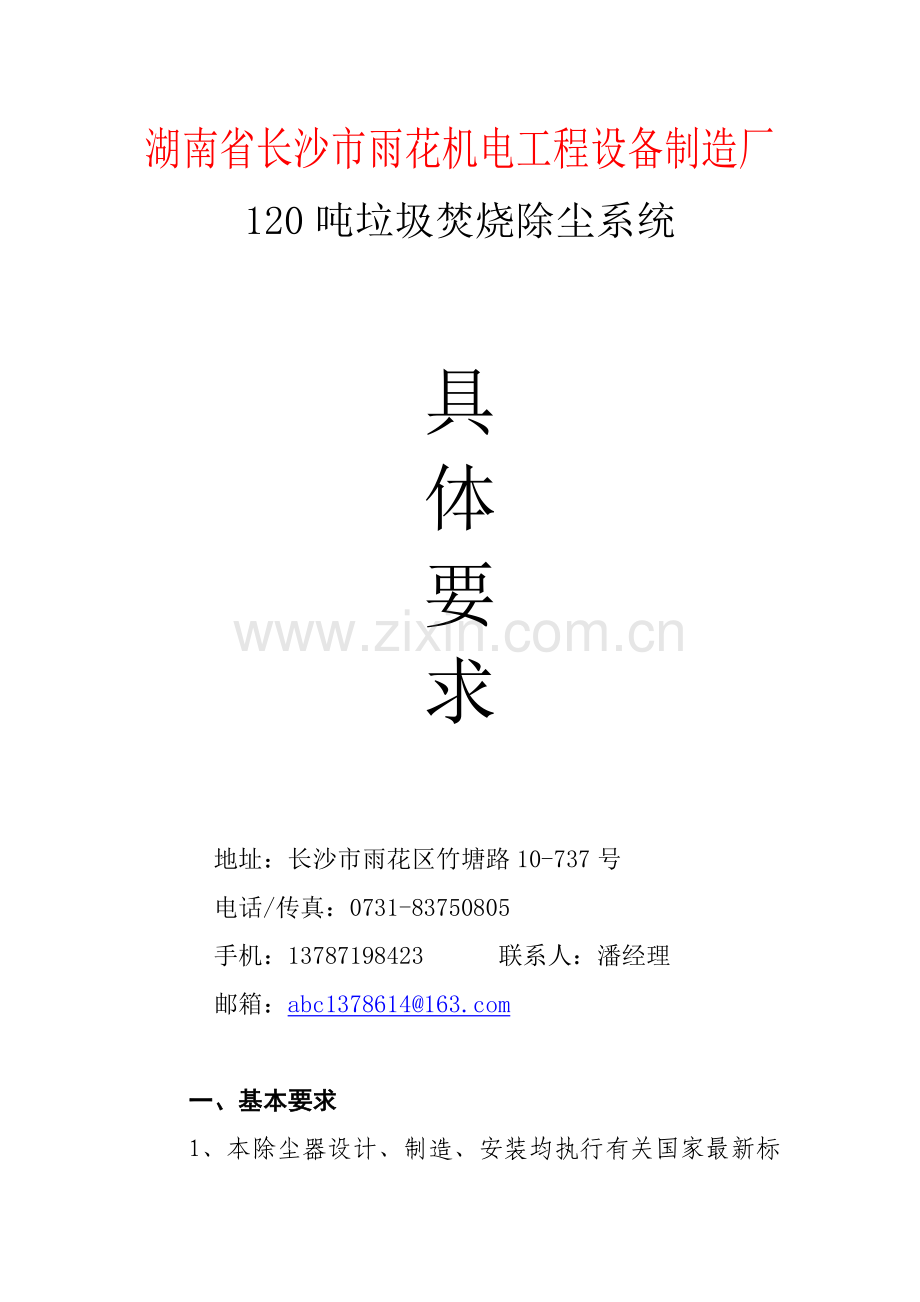

湖南省长沙市雨花机电工程设备制造厂 120吨垃圾焚烧除尘系统 具 体 要 求 地址:长沙市雨花区竹塘路10-737号 电话/传真:0731-83750805 手机:13787198423 联系人:潘经理 邮箱:abc1378614@ 一、基本要求 1、本除尘器设计、制造、安装均执行有关国家最新标准和行业标准。 (1)《质量管理体系》ISO9001-2008 (2)《袋式除尘器用滤袋框架技术条件》JB/T5919-91 (3)《袋式除尘器用滤料及滤袋技术条件》GB12625-90 (4)《现场设备、工业管道焊接工程施工及验收规范》GB1150236-98 (5)《机电产品包装通用技术条件》GB-T13384 (6)《运输包装收发货标志》GB63388-86 (7)《防静电事故通用导则》GB12158-2006 (8)《大气污染物综合排放标准》GB16297-1996 (9)《工业设备、管道防腐蚀工程施工及验收规范》GB50126-2008 (10)《优质碳素结构钢号一般技术条件》GB/T699-1988 (11)《焊接工程施工及验收规范》GJB236-82 (12)《脉冲喷吹类袋式除尘器技术条件》HJ/T328-2006 2、产品质量控制标准 (1)本设备(包括附件、备品备件)的材料、制造、加工、清理、喷漆、铭牌、包装、运输、检验和包装均保证符合相关国家标准的要求。 标准代号 标 准 名 称 GB6719-86 袋式除尘器分类及规格性能表示方法 GB11653-89 袋式除尘技术性能及测试方法 GB12138-89 袋式除尘器性能测试方法 GB699-88 优质碳素结构钢技术条件 GB9787-88 热轧等边角钢 GB707-88 热轧普通槽钢 GB912-89 普通碳素钢和低合金结构钢薄钢技术条件 GB985-88 气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸 GB1804 公差配合,未注公差尺寸的极限偏差 GB6654-86 压力容器用碳素钢及低碳合金钢厚钢板 GB12625-90 袋式除尘器用滤料及滤袋技术条件 GB8923-88 涂装前钢材表面锈蚀等级和除锈等级 GB3091-93 低压流体输送用镀锌焊接钢管 GB/T13384-91 机电产品包装通用技术条件 GB/T5917-91 脉冲袋式除尘器用滤袋框架技术条件 GB/T53134-94 除尘器表面喷漆质量分等 GB16297-1996 大气污染物综合排放标准 GBJ87-85 工业企业噪声控制设计规范 GBJ17-88 钢结构设计规范 JB/ZQ4000.2-86 机械加工件通用技术条件 JB/ZQ4000.3-86 焊接件通用技术条件 JB/ZQ4000.5-86 铸件通用技术条件 JB/ZQ4000.7-86 锻件通用技术条件 JB/ZQ4000.9-86 装配通用技术条件 JB/ZQ4000.10-86 涂装通用技术条件 JB/ZQ4286-86 包装通用技术条件 (2)正常使用的收尘器排放浓度<10mg/Nm3;(国家规定标准) (3)收尘器滤袋正常使用寿命为投入使用后24个月; (4)脉冲阀正常使用寿命为投入使用后100万次; 3、此脉冲袋式收尘器,不但要具有清灰能力强、除尘效率高、排放浓度低的特点,还要具有稳定可靠、耗气量低,特别适合处理大风量的烟气净化。 (1)结构及工作原理 长袋脉冲袋收尘器主要由上箱体、中箱体、灰斗、卸灰系统、喷吹系统和控制系统等几部分组成,并采用下进气分室结构。含尘烟气由进风口经中箱体下部进入灰斗;部分较大的尘粒由于惯性碰撞、自然沉降等作用直接落入灰斗,其它尘粒随气流上升进入各个袋室。经滤袋过滤后,粉尘被阻留在滤袋外面,净化后的气体由滤袋内部进入箱体,再通过袋口和上箱体由出风口排入大气。灰斗中的粉尘采用压差控制方式连续由卸灰系统排出。 随着过滤过程的不断进行,滤袋外面所附积的粉尘不断增加,从而导致滤袋收尘器本身的阻力也逐渐升高。当阻力达到预先设定值时(1400-1700Pa),清灰控制器发出信号,首先仅一个袋室的提升阀关闭以切断该室的过滤气流,然后打开电磁脉冲阀,压缩空气由气源顺序经气包、脉冲阀、喷吹管上的喷嘴以极短的时间(0.065-0.085秒)向滤袋喷射。压缩空气在箱内高速膨胀,使滤袋产生高频振动变形,再加上逆气流的作用,使滤袋外侧所附尘饼变形脱落。在充分考虑了粉尘的沉降时间(保证所脱落的粉尘能够有效落入灰斗)后,提升阀打开,此袋室滤袋恢复到过滤状态,而下一袋室则进入清灰状态,如此直到最后一袋室清灰完毕为一个周期。长袋脉冲袋收尘器是由10个独立的袋室组成的,清灰时各袋室按顺序分别进行,互不干扰,实现长期连续运行。上述清灰过程均由清灰控制器进行自动控制。 二、设计要求 1、根据我厂承接的120吨垃圾焚烧发电的设计要求,此除尘器的烟气净化治理系统必须达到以下具体技术要求。 低压长袋脉冲袋式除尘器性能参数 一、性能数据 进口风量 M3/h 288150 进口温度 ℃ 一般温度:<260 瞬间温度:≤290 进口含尘浓度 g/Nm3 <2000 出口含尘浓度 Mg/ Nm3 <10 收尘效率 % 99.99 过滤面积 M2 5650 过滤风速 m/min 0.8-1.0 清灰方式描述 行喷吹式脉冲清灰 外形尺寸(长×宽×高) Mm 15094×8300×12990 压缩空气 用量 Nm3/min 3.0 要求最小压力 MPa 0.25 正常工作压力 MPa 0.3~0.4 漏风 最大漏风量 % <2 压力损失 Pa 1700 最大工作耐压 Pa -7000 二、主要构(部)件 1、控制及仪器仪表 压力表 有/无 有 型号 DY-1 量程 0-1Mpa 2、脉冲阀 型号 淹没式 规格 3″ 数量 个 120 电压 V 220 3、滤袋 滤袋的数量 个 1680 每个脉冲阀对应滤袋数量 个 14 滤袋材质 玻纤膨体纱混纺+PTFE覆膜滤料 滤袋直径 Mm 160 滤袋长度 Mm 6700 滤袋重量/个 M2 850g 使用寿命 24个月 4、袋笼 材质 镀锌冷拔钢丝 丝径 φ4 焊接方式 点焊 每个重量 Kg 16根筋,环间距不大于300mm 5、收尘器壳体 材质 Q235-A 花板厚度 Mm 6 四周侧板厚度 Mm 4 支腿/底座 Mm 160 双槽钢 壳体加筋 5号角钢、14号槽钢 卸料器 Mm 300×300 10台 总重量 T 130 6、气动切换阀 套 10 型号 SCF-125×400 FA 电压 V 220 7、分气包(含法兰、支管) 只 10 材质 Q235-A 型号 Mm 273×8 螺旋焊管 法兰厚度 Mm 12 总重 T 2.8 8、喷吹管 只 120 材质 Q235-A 型号、厚度 mm 89×4 焊管 9、围护 带栏杆、楼梯和平台 国家标准 10、压缩空气管路(件) 配置 自带1立方储气罐,与设备本体连接的气动三联体,压缩空气管道(件)等 要求供气压力 0.4-0.7mpa 11、电控柜 其控制范围为其自带的设备,其信号需进中控。定阻和定时清灰控制 DCS系统,机旁+中控操作,可编程控制器PLC为西门子200型,其他电器元件为正泰产品,电器施工符合国家施工要求。 12、卸料器 台 10 型号 YJD-16 功率 KW 1.1 口径 Mm 300×300 13、振打电机 台 10 型号 LZF250 功率 KW 0.25 本长袋低压脉冲除尘器系安置在120吨垃圾焚烧发电的环保工程上的烟气净化处理,贵方如能制造,请与我单位潘经理联系,并欢迎大家为我们的除尘设计方案提出宝贵的意见,从而进一步完善和优化其整体结构。 您好!因我厂承接垃圾焚烧发电工程的环保配套需要,现要外购一台处理风量为288000立方米,过滤面积5600平米,一般温度:260度,瞬间温度:290度的长袋低压脉冲除尘器。除尘器的制作标准,使用材料的要求,除尘器的大小以及其相关技术参数,我们都在附件里作了比较全面的说明。发电,锅炉和压力容器的制作安装是我们的强项,但除尘环保我们不很在行。所以我们附件中的方案有不正确或不完善的方面,希望各位行家给予纠正和完善。您们如果能够制作,请先按要求用传真的方式分项报价。                                           联   系   人: 潘经理                                           传真,电话: 0731—83750805                                           手        机 : 13755032617                                           地         址: 长沙市雨花区竹塘路10—737号                                                                                               长沙市雨花机电工程设备制造总厂 沙市雨花机电工程设备制造总厂 二O一一年十二月二日
