carx复合式排气阀.doc

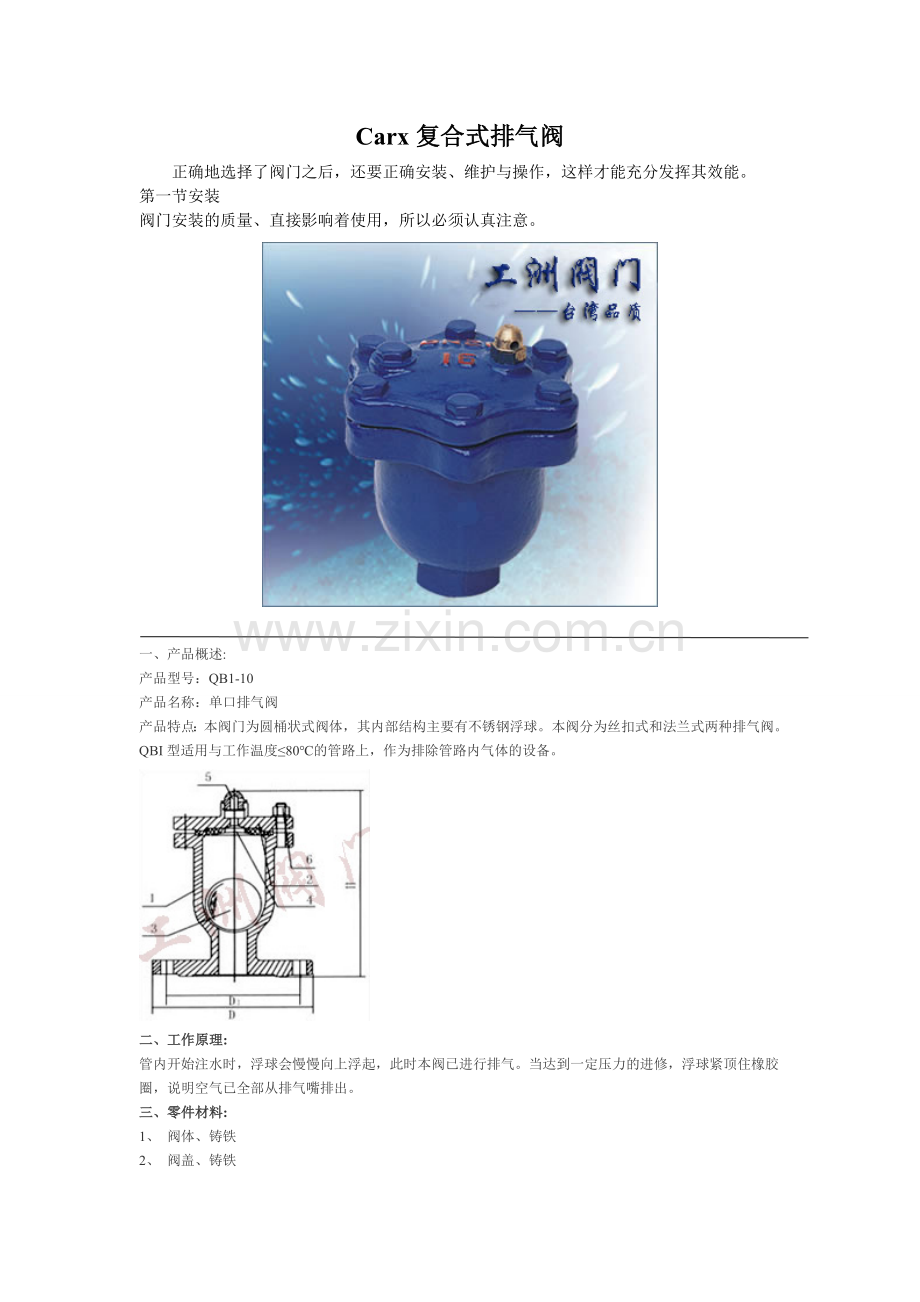

Carx复合式排气阀
正确地选择了阀门之后，还要正确安装、维护与操作，这样才能充分发挥其效能。
第一节安装
阀门安装的质量、直接影响着使用，所以必须认真注意。

一、产品概述:
产品型号：QB1-10
产品名称：单口排气阀
产品特点：本阀门为圆桶状式阀体，其内部结构主要有不锈钢浮球。本阀分为丝扣式和法兰式两种排气阀。 QBI型适用与工作温度≤80℃的管路上，作为排除管路内气体的设备。

二、工作原理:
管内开始注水时，浮球会慢慢向上浮起，此时本阀已进行排气。当达到一定压力的进修，浮球紧顶住橡胶圈，说明空气已全部从排气嘴排出。
三、零件材料:

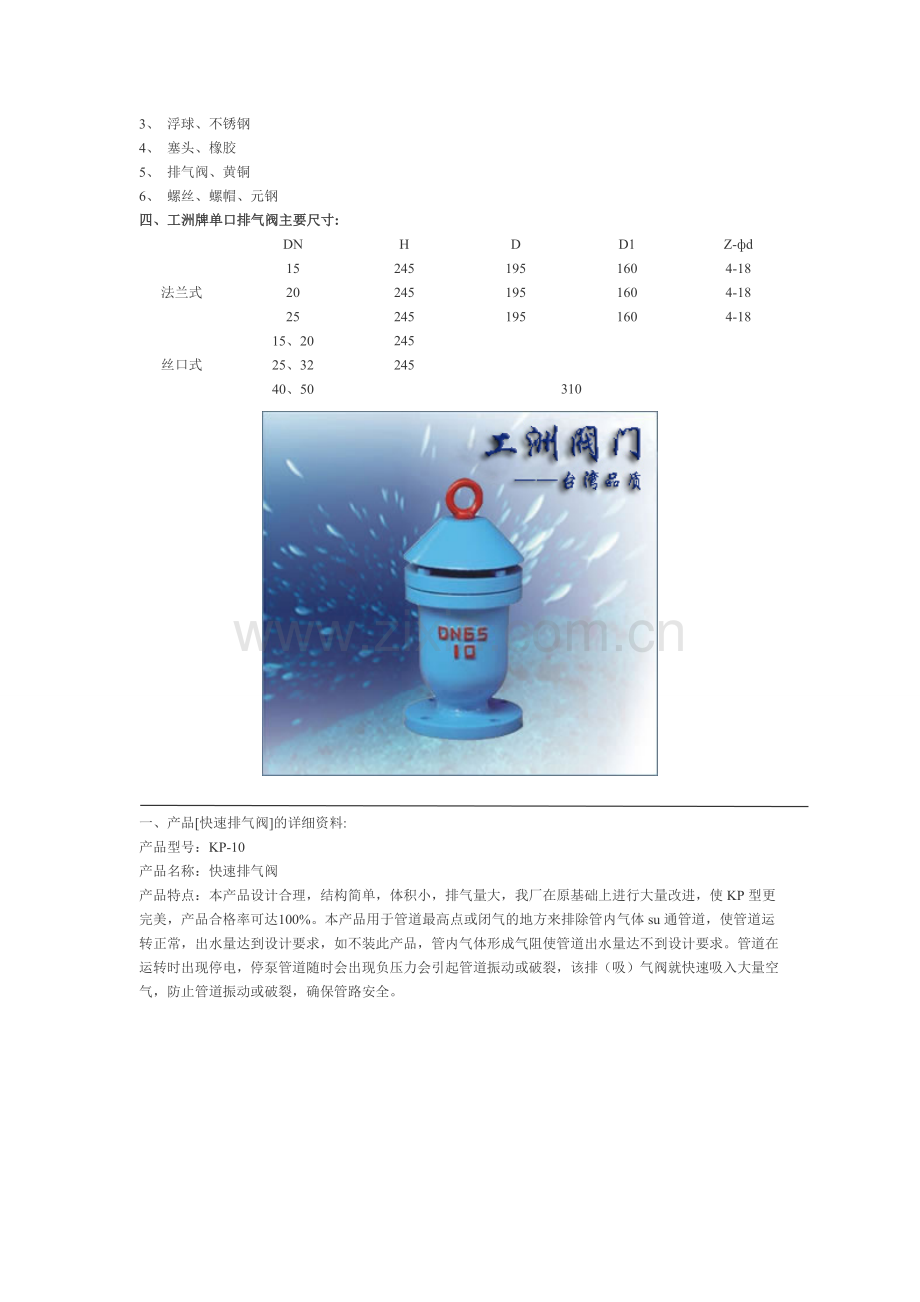

1、 阀体、铸铁
2、 阀盖、铸铁
3、 浮球、不锈钢
4、 塞头、橡胶
5、 排气阀、黄铜
6、 螺丝、螺帽、元钢
四、工洲牌单口排气阀主要尺寸:

DN
H
D
D1
Z-фd
法兰式
15
245
195
160
4-18
20
245
195
160
4-18
25
245
195
160
4-18
丝口式
15、20
245

25、32
245

40、50
310

一、产品[快速排气阀]的详细资料:
产品型号：KP-10
产品名称：快速排气阀
产品特点：本产品设计合理，结构简单，体积小，排气量大，我厂在原基础上进行大量改进，使KP型更完美，产品合格率可达100%。本产品用于管道最高点或闭气的地方来排除管内气体su通管道，使管道运转正常，出水量达到设计要求，如不装此产品，管内气体形成气阻使管道出水量达不到设计要求。管道在运转时出现停电，停泵管道随时会出现负压力会引起管道振动或破裂，该排（吸）气阀就快速吸入大量空气，防止管道振动或破裂，确保管路安全。

二、作用原理:
当水进入管内时，浮球停在球桶下部进行大量排气，当气排完时，水进入阀内通过球桶把球浮起关闭，停止排气，管道在正常运转时自然会产生少量气体，这些气体会集中到管内上部到相当程度，阀内水与球随时下降，气从不局限性排队出。
三、技术参数:
1、介质：清水
2、使用温度常温
3、阀体：灰铸铁HT200
4、浮球与塞头：不锈钢
5、密封材料，丁腈橡胶。
6、阀体强度试压，1.5Mpa
7、密封试验压力0.05-1.1Mpa
四、排气量表 （按每秒流速成.1.5-3.0米计算）:
规格
25
50
80
80
100
150
200立方米/小时
4-8
11-22
22-40
42-60
61-122
83-166
五、工洲牌快速排气阀主要尺寸:
公称通径
（DN）
D
D1
D2
D3
H
Z-фd
25
115
85
65
140
285
4-14
50
160
125
102
200
340
4-14
80
195
160
135
230
490
4-18
100
215
180
158
250
545
4-18
150
280
240
212
300
615
8-23
200
335
295
268
380
730
8-23

一、产品[复合式排气阀]的详细资料:
产品型号：CARX
产品名称：复合式排气阀
产品特点：本产品用于管路上的最高点有闭气的地方，来排除管内的气体来疏通管首，达到正常工作，如不装排气阀，管内流动的液体会产生动热引起气体形成短路，使管道出水容量达不到设计要求，其次，管道在运转时出现停电、停泵管道会出现负压力会引起管道振动或破裂，排（吸）气阀就迅速反空气吸入客内，防止管道振动或破裂。

二、作用原理:
当水进入管道时，塞头停在定位架下部，进行大量排气，当空气排完时，水进入阀内把球浮起传动塞头到关闭，停止排气。如管道在正常运转时自然会产生少量气体会聚到管内上部，到相当程度，阀内水位下降，浮球随时下降气体从小孔排出。如出现停电，停泵，管内水流空时，管内随时会出现负压力，浮球顺水下降，打开小孔带动大孔大量进气确保管道安全。
三、技术参数:
1、介质：清水
2、使用温度：常温
3、阀体：灰铸铁HT200
4、浮球与塞头：不锈钢
5、密封材料：丁腈橡胶
6、阀体强度打压：1.5Mpa
7、密封试验打压：0.05-1.1Mpa不漏水
四、外形尺寸（尺寸单位：mm）:
公称通径（DN）
H
L
L1
20/25
400
290
180
50
480
370
200
80
600
420
250
100
600
420
250
150
750
600
350
200
870
670
410
五、零件材料:
NO
名称
材质
1
阀体
HT200
2
阀盖
HT200
3
浮球
304不锈钢
4
阀瓣
黄铜、不锈钢
5
杠杆
H59黄铜
6
塞头
不锈钢
六、排气量表（按每秒1.5-3.0米计算）:
规格
25
55
80
100
150
200
250
300
350
400
200米3/小时
4-8
10-20
25-50
40-80
61-122
83-166
100-200
170-340
240-480
330-660

一、产品[双口排气阀]的详细资料:
产品名称：双口排气阀
产品特点：本阀门适用于温度不超过100℃的水，热水管道上使管道内的空气全部排出。

二、工洲牌双口排气阀连接尺寸:
公称通径
主要尺寸（mm）
-
D
H
H1
L
适用介质
40
145
355
215
370
水
50
160
355
215
370
水
75
195
360
225
430
水
100
215
360
225
430
水
150
280
380
230
510
水
200
335
430
320
680
水
300
390
540
360
825
水

一、产品[微量排气阀]的详细资料:
产品型号：ARVX
产品名称：微量排气阀
产品特点：工洲牌ARVX微量排气阀，在一般情况下，水中约含2VOL%的溶解空气，主输水过程中，这些空气由水中不断地释放出来，聚集在管线的高点处，形成空气袋（AIR POCKET）,使输水变得困难，系统的输水能力可因此下降约5——15%。此微量排气阀主要功能就是排除这2VOL%的溶解空气，并适合装置于高层建筑，厂区内配管，小型泵站用以保护或改善系统的输水效率及节约能源。
二、产品概述:
单杆式微量排气阀，为一类似椭圆形阀体，内部所有零件包括浮球，杠杆，阀座等均为不锈钢，内部使用标准排气孔径1/16″，适合用于pn16工作压力环境。介质温度：0～80℃。
AVAX型自动排气阀主要应用于暖通空调系统，往往安装在制高点或弯头等处，以排除管道中多余气体、提高管路使用效率及降低能耗。介质温度：0～80℃。
三、主要技术参数:
公称压力：1.0～1.6MPa
公称通径：10～25mm
适用介质：水、油等非腐蚀性液体
适用温度：0～100℃
试验标准：GB/T 13927　API598
主要外形连接尺寸　　　　　　　　　　　　　　　　　　　　单位：mm

DN
10(3/8")
15(1/2")
20(3/4")
25(1")
L1
47
47
47
47
H1
113
113
113
113
L2
102
102
102
102
H2
127
127
127
127

一、产品[自力式平衡阀]的详细资料：
产品型号：ZLF-16
产品名称：自力式平衡阀
产品特点：工洲牌ZLF-16 型自力式平衡阀，是一种利用介质自身的压力变化进行自我控制而保持流经该被控系统流量不变的阀门，并具有流量指示，调节方便，适用于供热空调等非腐蚀性介质的流量控制。运行前一次调节，即可使系统流量自动恒定在要求的设定值。

二、主要技术参数：
型号
公称压力
壳体试验压力
适用介质
介质温度
ZLF-16
1.6MPa
2.4MPa
水、油等非腐蚀性液体
0～100℃
三、工洲牌自力式平衡阀主要外型尺寸（法兰连接PN1.6MPA按JB/T79-94标准）：
DN
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
备注
L
110
110
115
160
200
215
230
275
290
310
350
430
520
635
670
DN15～25为螺纹连接
H1
72
72
81
108
138
138
143
170
193
208
254
289
325
357
372
H2
70
70
74
91
147
147
154
189
211
227
260
303
367
430
495
流量控制范围M3/h
0.1～1
0.1～1.5
0.2～2
0.5～4
1～6
2～10
3～15
5～25
10～35
15～50
30～80
40～180
100～300
150～500
200～700

一、产品概述：
工洲牌ZP-1快速排气阀适用于工业介质为水的管路上,作为快速排除管道内气体设备，以提高输送水设备的效率和保护管道不致变形破裂，是管道的必备之设备。 特点 1、能够排除管道中的气体，减少阻力节约c源。 2、当管道负压时，本产品能快速自动吸入空气防止管道破裂。 3、排气能力是普通双孔排气阀多倍。 4、浮球托架为不锈钢，使用寿命长，安全可靠。 性能技术参数 1、介质：清水 2、温度：常温 3、壳体强度试验压力：1.5MPa，无损坏。 4、浮球密封试验压力：0.05∽1.1MPa无漏水 5、阀体材料 : 灰铸铁HT200 6、浮球托架：不锈钢

一、产品概述：
产品名称：不锈钢排气阀
产品型号：P11H-16P
产品材质： 不锈钢(304.304L.316.316L)
制造标准： 国标(GB)，美标(API)，日标(JIS)
产品介绍：工洲牌P11H-16P自动排气阀全部采用不锈钢制造。体积小结构新颖。适用于排除热水采暖系统及冷水管道中的气体，阻止液体溢出。不锈钢排气阀|上海排气阀厂-上海不锈钢排气阀优质产品,专业生产不锈钢排气阀系列的排气阀产品,包括不锈钢排气阀的经营及不锈钢排气阀的销售,本页包含不锈钢排气阀的图片及不锈钢排气阀的详细及不锈钢排气阀技术和不锈钢排气阀的参数。欢迎您来电咨询不锈钢排气阀系列,不锈钢排气阀产品的详细信息,服务热线：021－63540895，传真：[phone],不锈钢排气阀种类有很多，不同不锈钢排气阀的应用范围也会有细微的差别，而本公司将会为您提供全方位的解决方案。不锈钢排气阀厂，不锈钢排气阀系列, 不锈钢排气阀,不锈钢排气阀生产商, 不锈钢排气阀,不锈钢排气阀系列,不锈钢排气阀代理商,不锈钢排气阀系列, 不锈钢排气阀,不锈钢排气阀经销商

型 号
规 格
H
D
P11H-16P
DN 15
184
70
P11H-16P
DN 20
184
70
P11H-16P
DN 25
184
70

在山东省水资源较为丰富的地区，完全可以用水源热泵来作为单体建筑、群体建筑乃至区域能源规划的冷热源。针对污水、坑道水、地热尾水、地热梯级利用等不同能源利用方式，需要采用因地制宜的热泵综合技术解决方案来满足建筑物的冷热需求。而低温空气源热泵技术，高效节能，运行稳定，对环境无污染，在水资源及土地资源较为缺乏的地区，成为了电采暖方式的首选。
在资源稀缺地区或是特殊行业领域，空气调节技术的节能发展方向逐渐偏向多系统节能耦合技术方面，如热泵+太阳能技术，热泵+蓄能技术，热泵+热回收技术等等。清华同方历经10年发展，积累了大量成熟的热泵技术应用实施案例。它所提供的热泵技术全面节能规划方案，为国家“十一五”规划中节能环保指标的实现以及节约型社会的建设，提供了一条现实的解决途径。

山东泵站建设中水网大框架日趋成形
山东省人均水资源仅占全国1/6，为缓解供水危机，近年来相继实施了南水北调、胶东引黄调水、治淮东调南下三大调水骨干工程，水网大框架日趋成形，实现长江水、黄河水、淮河水和当地水联合调度指日可待！
据介绍，目前，三大调水工程全面展开，并开始发挥效益。南水北调东线进展顺利，济平干渠作为全国率先竣工的首个单项工程，已于2005年底将东平湖水引进泉城。眼下，万年闸、二级坝两座泵站工程正有序进行，韩庄泵站即将开工建设。今年上半年，还将新开工建设穿黄枢纽工程。一期工程计划年底建成通水，二期工程于2010年向河北、天津通水。
胶东引黄调水工程，3月初已全线开工。按计划，今年汛前，就可将水送到莱州。年底，黄河水有望流进威海市。
治淮东调南下进一步加快，刘家道口主闸汛前完成底板、闸墩等水下土建工程。到年底，整个工程力争完成主体工程80%的建设任务。
除骨干调水工程外，各地目前已经建成了引峡济潍、引黄济淄、引卫入德、日照北水南调等70多处局域性输配水工程，省、市、县三级水网逐步完善。
此外，去年以来，我省64座中大型水库除险加固工程也在持续推进，18个灌区20个项目的续建配套改造陆续实施。上述工程共同编织了山东水网大框架，让宝贵的水资源在“网”上流动起来，有效保证了工农业生产及生活、生态用水。
去年秋天，我省遭遇30年一遇特大干旱，农作物受旱面积一度达到4000余万亩。通过水资源联合调度、优化配置，全省各类水利工程设施累计提供抗旱水源116亿立方米，使得抗旱减灾直接经济效益达55亿元以上，做到了大旱之年不见旱。
据省水利厅测算，通过现有水网综合调配，我省地表水可利用量将可增加11亿立方米，地表水利用率可提高10%。

国产核燃料有能力满足我国核电事业发展需要
中国核工业集团公司核燃料部主任李广长２５日在成都表示，作为国内核燃料唯一供应商，中核集团有能力为我国核电事业的发展、为核电国产化提供保障。
李广长介绍说，中核集团为满足我国核电发展，已制定了核燃料事业发展规划并正在实施。“我们将继续为各核电用户提供质量优良的产品，确保安全供应，为我国核电事业的发展提供保障和支持。”李广长说。
据介绍，中核集团下属的建中核燃料元件公司，作为我国目前唯一的压水堆核燃料元件制造基地，目前已经掌握了世界最先进的核燃料元件制造技术，所生产的核燃料组件质量已达国际一流水平。
据建中核燃料元件公司总经理畅欣介绍，自１９８６年该公司建成我国第一条压水堆核电站燃料元件生产线以来，该公司已为我国所有运行的压水堆核电站提供了从３００MW至１０００MW的各种类型国产燃料组件，其所生产的３０００多组燃料组件在反应堆内无一因制造原因破损，实现了安全、稳定、经济运行。

印尼国电4月签约拟建5蒸汽发电站
据印尼《星洲日报》3月24日报道，印尼国营电力公司（国电）将于4月推行1万兆瓦突破性方案，为此，将签署5项蒸汽发电站工程。
该5项工程是：
　　1.万丹省纳加湾蒸汽发电站工作，3X300兆瓦。

2.西爪哇省皇后港蒸汽发电站工程，3X300兆瓦。
　3.中爪哇省日巴拉蒸汽发电站工程，2X300兆瓦。

4.东爪哇省巴芝丹蒸汽发电站工程，2X300兆瓦。
　　5.东爪哇省阿瓦尔阿瓦尔蒸汽发电站工程，2X300兆瓦。
　　在爪哇岛以外，有25项蒸汽发电站工程正在招标中，发电量7兆瓦至200兆瓦之间，有关合同将于今年6月签定。
　工程分为2个阶段，首期阶段为期30个月，总发电量1600兆瓦，2007年7月动工；第二阶段为期24个月，总发电量940兆瓦。
印尼国电总裁埃迪·威迪奥诺周五（23日）在雅加达副总统公署参与“加速发电站建设工作组”会议时透露，蒸汽发电站工程耗资160兆盾，工程将在未来3年之内完工，其中包括输电与分配装置工程在内。
就周三（21日）在西爪哇省苏横签署的发电站工程合同，关系到4800兆瓦发电量，国电分配到3300兆瓦，其馀则由私营企业着手。
“至今，私营企业已提出90份申请书，总发电量2万兆瓦，这是解决国内供电难题的大好机会。”
为了转化燃料，不再用燃油而改用煤炭发要，国电每年需要2500万公吨煤炭，国电已签合同，收购煤炭，每千兆的动投资额达1000美元。
至于中型以下发电站工程，不妨尽量利用国产品，所需资金也在国内筹备，由BNI负责统筹。1万兆瓦发电站工程所需资金，85%靠出口贷款，馀下15%由国电发行债券凑足。至于抵押问题，目前正在商讨中。

我国物流费用将过4.23万亿元
据权威部门初步预计，今年我国社会物流总费用将增长11％以上，超过4.23万亿元。
国家发展改革委、国家统计局和中国物流与采购联合会3月15日联合发布的信息显示，2006年，我国社会物流总费用超过3.8万亿元，同比增长13.5％。根据3部门的预计，今年（一）方向和位置
许多阀门具有方向性，例如截止阀，节流阀，减压阀、止回阀等，如果装倒装反，就会影响使用效果与寿命（如节流阀），或者根本不起作用（如减压阀），甚至造成危险（如止回阀）。一般阀门，在阀体上有方向标志；万一没有，应根据阀门的工作原理，正确识别。
截止阀的阀腔左右不对称，流体要让其由下而上通过阀口，这样流体阻力小（由形状所决定），开启省力（因介质压力向上），关闭后介质不压填料，便于检修。这就是截止阀为什么不可安反的道理。其它阀门也有各自的特性。
阀门安装的位置，必须方便于操作；即使安装暂时困难些，也要为操作人员的长期工作着想。最好阀门手轮与胸口取齐（一般离操作地坪1.2米），这样，开闭阀门比较省劲。落地阀门手轮要朝上，不要倾斜，以免操作别扭。靠墙机靠设备的阀门，也要留出操作人员站立余地。要避免仰天操作，尤其是酸碱、有毒介质等，否则很不安全。
闸阀不要倒装（即手轮向下），否则会使介质长期留存在阀盖空间，容易腐蚀阀杆，而且为某些工艺要求所禁忌。同时更换填料极不方便。
明杆闸阀，不要安装在地下，否则由于潮湿而腐蚀外露的阀杆。
升降式止回阀，安装时要保证其阀瓣垂直，以便升降灵活。
旋启式止回阀，安装时要保证其销轴水平，以便旋启灵活。
减压阀要直立安装在水平管道上，各个方向都不要倾斜。
（二）施工作业
安装施工必须小心，切忌撞击脆性材料制作的阀门。
安装前，应将阀门作一检查，核对规格型号，鉴定有无损坏，尤其对于阀杆。还要转动几下，看是否歪斜，因为运输过程中，最易撞歪阀杆。还要清除阀内的杂物。
阀门起吊时，绳子不要系在手轮或阀杆上，以免损坏这些部件，应该系在法兰上。
对于阀门所连接的管路，一定要清扫干净。可用压缩空气吹去氧化铁屑、泥砂、焊渣和其他杂物。这些杂物，不但容易擦伤阀门的密封面，其中大颗粒杂物（如焊渣），还能堵死小阀门，使其失效。
安装螺口阀门时，应将密封填料（线麻加铅油或聚四氟乙烯生料带），包在管子螺纹上，不要弄到阀门里，以免阀内存积，影响介质流通。
安装法兰阀门时，要注意对称均匀地把紧螺栓。阀门法兰与管子法兰必须平行，间隙合理，以免阀门产生过大压力，甚至开裂。对于脆性材料和强度不高的阀门，尤其要注意。
须与管子焊接的阀门，应先点焊，再将关闭件全开，然后焊死。
（三）保护设施
有些阀门还须有外部保护，这就是保温和保冷。保温层内有时还要加伴热蒸汽管线。什么样的阀门应该保温或保冷，要根据生产要求而定。原则地说，凡阀内介质降低温度过多，会影响生产效率或冻坏阀门，就需要保温，甚至伴热；凡阀门裸露，对生产不利或引起结霜等不良现象时，就需要保冷。保温材料有石棉，矿渣棉、玻璃棉、珍珠岩，硅藻土、蛭石等；保冷材料有软木、珍珠岩、泡沫、塑料等。
长期不用的水、蒸汽阀门必须放掉积水。
（四）旁路和仪表
有的阀门，除了必要的保护设施外，还要有旁路和仪表。安装了旁路，便于疏水阀检修。其它阀门，也有安装旁路的。是否安装旁路，要看阀门状况，重要性和生产上的要求而定。
（五）填料更换
库存阀门，有的填料已不好使，有的与使用介质不符，这就需要更换填料。
阀门制造厂无法考虑使用单位千门万类的不同介质，填料函内总是装填普通盘根，但使用时，必须让填料与介质相适应。
在更换填料时，要一圈一圈地压入。每圈接缝以45度为宜，圈与圈接缝错开180度。填料高度要考虑压盖继续压紧的余地，现时又要让压盖下部压填料室适当深度，此深度一般可为填料室总深度的10-20%。
对于要求高的阀门，接缝角度为30度。圈与圈之间接缝错开120度。
除上述填料之处，还可根据具体情况，采用橡胶O形环（天然橡胶耐60摄氏度以下弱碱，丁睛橡胶耐80摄氏度以下油品，氟橡胶耐150摄氏度以下多种腐蚀介质）三件叠式聚四氟乙烯圈（耐200摄氏度以下强腐蚀介质）尼龙碗状圈（耐120摄氏度以下氨、碱）等成形填料。在普通石棉盘根外面，包一层聚四氟乙烯生料带，能提高密封效果，减轻阀杆的电化学腐蚀。
在压紧填料时，要同时转动阀杆，以保持四周均匀，并防止太死，拧紧压盖要用力均匀，不可倾斜。
第二节维护
对阀门的维护，可分两种情况；一种是保管维护，另一种是使用维护。
（一）保管维护
保管维护的目的，是不让阀门在保管中损坏，或降低质量。而实际上，保管不当是阀门损坏的重要原因之一。
阀门保管，应该井井有条，小阀门放在货架上，大阀门可在库房地面上整齐排列，不能乱堆乱垛，不要让法兰连接面接触地面。这不仅为了美观，主要是保护阀门不致碰坏。
由于保管和搬运不当，手轮打碎，阀杆碰歪，手轮与阀杆的固定螺母松脱丢失等等，这些不必要的损失，应该避免。
对短期内暂不使用的阀门，应取出石棉填料，以免产生电化学腐蚀，损坏阀杆。
对刚进库的阀门，要进行检查，如在运输过程中进了雨水或污物，要擦试干净，再予存放。
阀门进出口要用蜡纸或塑料片封住，以防进去脏东西。
对能在大气中生锈的阀门加工面要涂防锈油，加以保护。
放置室外的阀门，必须盖上油毡或苫布之类防雨、防尘物品。存放阀门的仓库要保持清洁干燥。
（二）使用维护
使用维护的目的，在于延长阀门寿命和保证启闭可靠。
阀杆螺纹，经常与阀杆螺母摩擦，要涂一点黄干油、二硫化钼或石墨粉，起润滑作用。
不经常启闭的阀门，也要定期转动手轮，对阀杆螺纹添加润滑剂，以防咬住。
