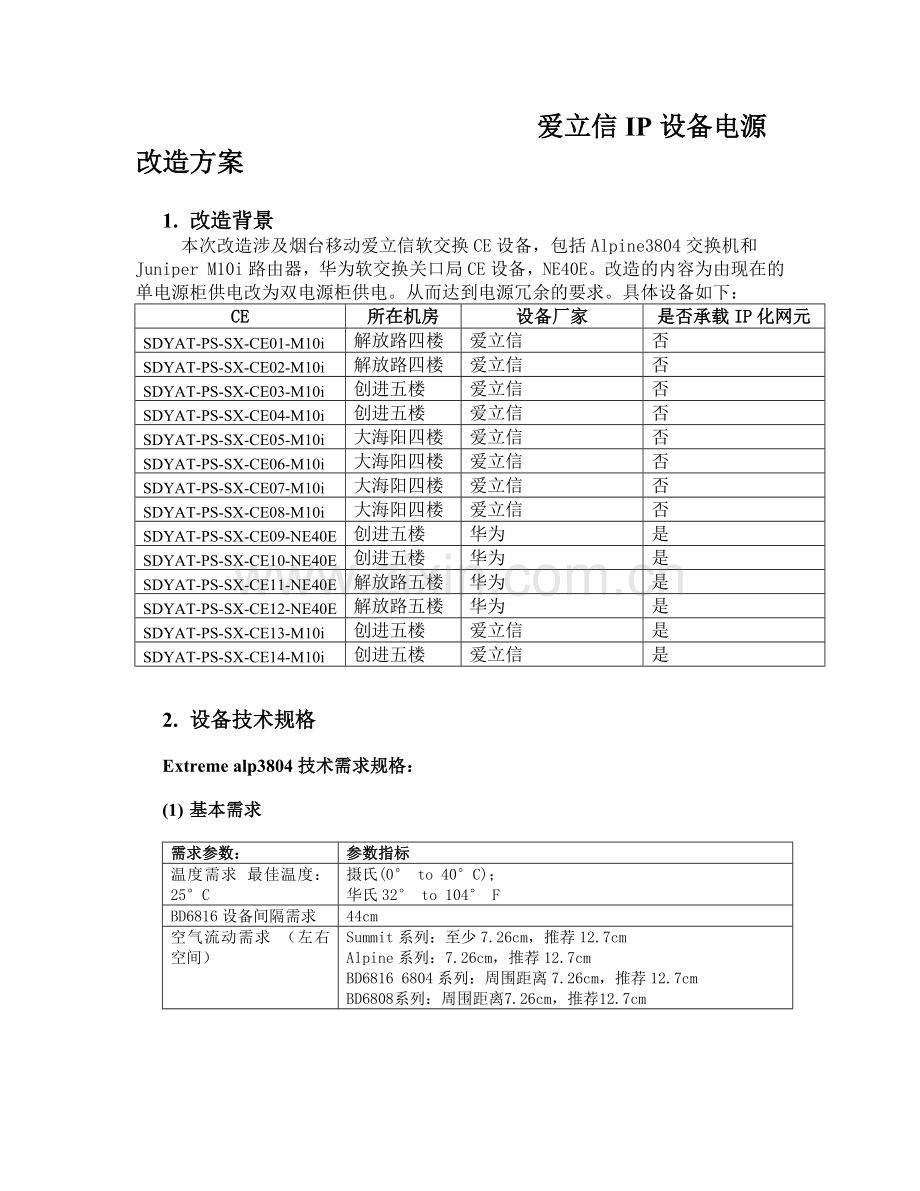

爱立信IP设备电源改造方案

1. 改造背景
本次改造涉及烟台移动爱立信软交换CE设备，包括Alpine3804交换机和Juniper M10i路由器，华为软交换关口局CE设备，NE40E。改造的内容为由现在的单电源柜供电改为双电源柜供电。从而达到电源冗余的要求。具体设备如下：
CE
所在机房
设备厂家
是否承载IP化网元
SDYAT-PS-SX-CE01-M10i
解放路四楼
爱立信
否
SDYAT-PS-SX-CE02-M10i
解放路四楼
爱立信
否
SDYAT-PS-SX-CE03-M10i
创进五楼
爱立信
否
SDYAT-PS-SX-CE04-M10i
创进五楼
爱立信
否
SDYAT-PS-SX-CE05-M10i
大海阳四楼
爱立信
否
SDYAT-PS-SX-CE06-M10i
大海阳四楼
爱立信
否
SDYAT-PS-SX-CE07-M10i
大海阳四楼
爱立信
否
SDYAT-PS-SX-CE08-M10i
大海阳四楼
爱立信
否
SDYAT-PS-SX-CE09-NE40E
创进五楼
华为
是
SDYAT-PS-SX-CE10-NE40E
创进五楼
华为
是
SDYAT-PS-SX-CE11-NE40E
解放路五楼
华为
是
SDYAT-PS-SX-CE12-NE40E
解放路五楼
华为
是
SDYAT-PS-SX-CE13-M10i
创进五楼
爱立信
是
SDYAT-PS-SX-CE14-M10i
创进五楼
爱立信
是

2. 设备技术规格

Extreme alp3804技术需求规格：

(1) 基本需求

需求参数：
参数指标
温度需求 最佳温度：25°C
摄氏(0° to 40°C)；
华氏32° to 104° F
BD6816设备间隔需求
44cm
空气流动需求 （左右空间）
Summit系列：至少7.26cm，推荐12.7cm
Alpine系列：7.26cm，推荐12.7cm
BD6816 6804系列：周围距离7.26cm，推荐12.7cm
BD6808系列：周围距离7.26cm，推荐12.7cm

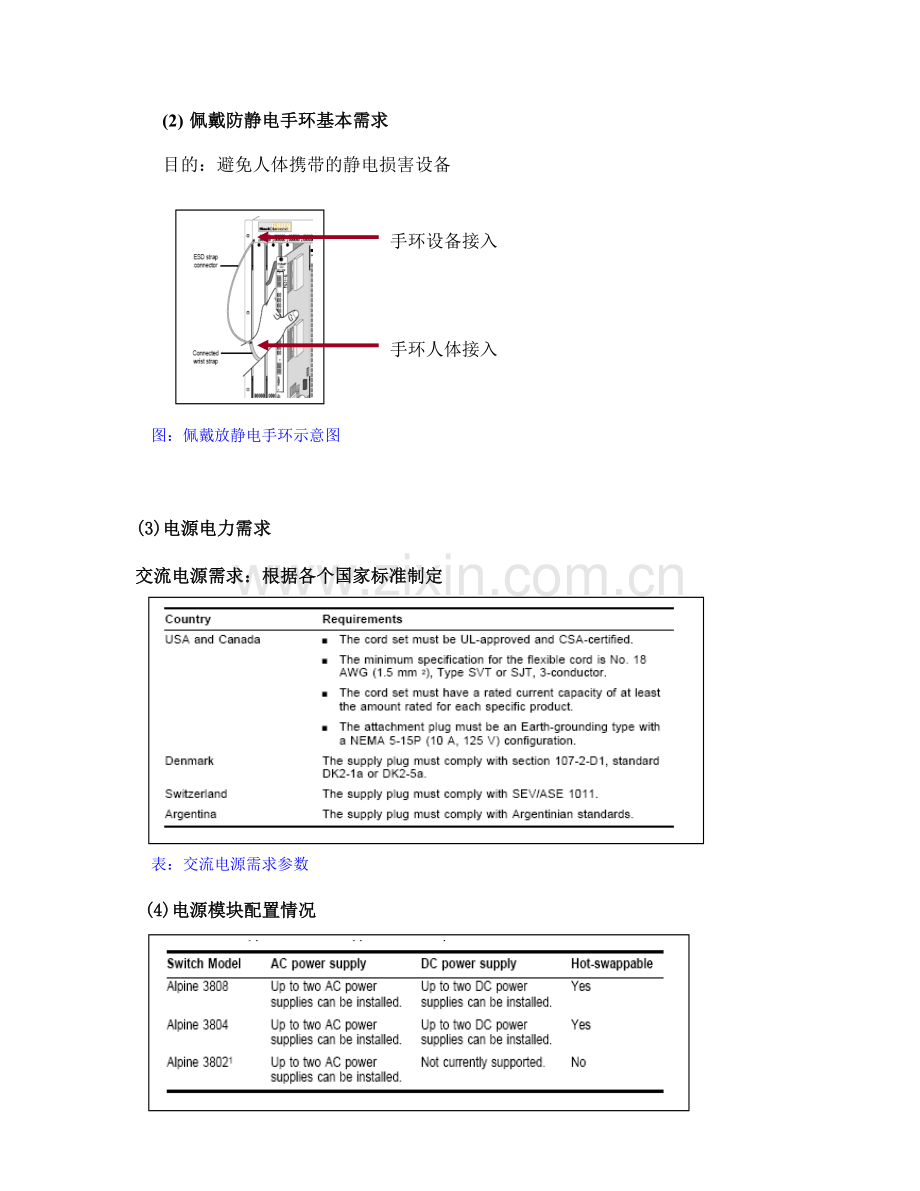

(2) 佩戴防静电手环基本需求

目的：避免人体携带的静电损害设备

手环设备接入点

手环人体接入点

图：佩戴放静电手环示意图

(3)电源电力需求

交流电源需求：根据各个国家标准制定

表：交流电源需求参数

(4)电源模块配置情况

表：Alpine3800系列交换机电源模块情况

表：Alpine3804 and Alp3808电源指示灯情况

(5) Alpine设备的规格参数

Alp3802
Alp3804
Alp3808
高：17.78 cm
宽：44.25 cm
深：30.19 cm
高：26.65 cm
宽：44 cm
深：39.42 cm
高：53.30 cm
宽：44 cm
深：28.90 cm
机箱空重：13.6 kg
满配全重：18.1 kg
单个板卡：1.4 kg
机箱空重：13.6 kg
满配全重：30.9 kg
单个电源模块：6.4 kg
单个板卡：1.4 kg
机箱空重：22.7 kg
满配全重：44.5 kg
单个电源模块：6.4 kg
单个板卡：1.4 kg
AC 输入频率： 50 Hz to 60 Hz
输入电压选项：90 VAC to 264 VAC， auto-ranging
AC 输入频率： 50 Hz to 60 Hz
输入电压选项：90 VAC to 264 VAC， auto-ranging
AC 输入频率： 50 Hz to 60 Hz
输入电压选项： 90 VAC to 264 VAC， 自动适应
当前功率：
100-120 VAC 3.1 A
200-240 VAC 1.3 A
-40 - -70 VDC 9.1 A
当前功率：
100-120 VAC 5.6 A
200-240 VAC 2.3 A
-40 - -70 VDC 16.5 A
当前功率
100-120 VAC 10 A
200-240 VAC 5 A
-40 - -70 VDC 30 A
表：Alp3800系列设备规格说明

(6) Alpine3804设备介绍

SMMi板卡

I/O板卡槽位

图：Alpine3804设备前视图

备用电源模块

主用电源模块

图：Alpine3804设备后视图

Juniper M10i技术需求规格：

(1) M10i设备介绍

图：Juniper M10i设备后视图 图：Juniper设备后视图

1、JuniperM10i设备电源模块满配：4块
2、其中P/S 0 and P/S 1 为一组定义为：A
3、其中P/S 2 and P/S 3 为一组定义为：B
4、A/B两组互为冗余关系。
3
1
5、1/4块电源模块不能正常工作！

2
0

图：电源模块示意图

(2)电源模块技术参数

描述
详述
Maximum power output
293 W
DC input voltage
Nominal: –48， –60 VDC
Operating range: –40.5 to –72 VDC
Input DC current rating
10 A @ –48 V
Output voltages
+3.3 V @ 40 A， +2.5 V @ 20 A， +5.0 V @ 15 A，
+12 V@ 3 A

(3) 电源指示灯技术参数

Label
Color
State
Description
OUTPUT OK
Green
On steadily
Power supply is functioning normally， input is
occurring， outputs are within range， and the
temperature is within range.

Blinking
Power supply is not functioning， is starting up， is
not properly inserted， or airflow is not sufficient

3. 改造方案
1）布放所有CE到第二套电源电源柜的电缆，可在白天进行。
2） 设备的健康检查，
§ 检查电源电缆是否安全连接，检查电源连接电缆同接口之间是否存在明显物力损伤和安全隐患. 保证电源电缆安全可靠的连接电源模块的铜鼻子，电源线同铜鼻子的连接，绝缘不能有明显的损害，电源线缆的弯曲度不能过大。放置线缆以外折断。
§ 所有的设备是否安全接地
§ 检查所有的设备是否可以通过远程登录管理
§ 检查所有的外部连接线缆（console cable modem cable and all other cable）是否在机房
§ 所有的外部输入输出模块、板卡是否安全可靠的安装，电源模块是否安全、可靠、充分的安装如机框
§ 检查所有的输入输出模块板卡、连接线缆、电源模块是否上紧固定螺栓
§ 检查设备的所有指示灯是否处在正常状态，（包括电源指示灯、交换引擎指示灯、模块指示灯、错误提示指示灯、诊断面板指示灯）
§ 设备无异常告警

2) Juniper M10i改造方案
§ JuniperM10i满配四个电源模块，分为两组.上下两路电源模块为一组（请参照上述示意图）提供对路由器的供电，另外一组提供冗余配置供电。 改造完成后， 其中一台JuniperM10i的电源将连到到一个电源柜上而另一台JuniperM10i连到另一个电源柜上从而形成基于电源柜的冗余配置。
§ 现在烟台移动现网的Juniper M10i有两种电源配置。一种为两组电源供电，另外一种为一组电源供电。
§ 对于两组电源供电的路由器，我们首先重新布放电源线到第二套电源的电源柜上，当晚割接时，中断CE2的电源其中一组电源的开关，测试电压无误后加电，再将CE2另一组电源加电到同一组电源上，这个过程不会中断路由器的工作。
§ 对于一组电源供电的路由器，建议补订一组新的电源模块，把CE1和CE2各一组新的电源模块分别连到两个电源柜上，测试电压无误后加电，再改造CE2剩余一组电源模块到新的电源柜上测试电压无误后加电，理论上也不会影响设备供电。
§ 预计一个晚上可以改造三对CE设备。烟台爱立信CE设备共5对，需要2个晚上来完成。
3) Alpine3804
§ Alpine3804是全面冗余、分载、可带电热插拔的电源。 改造完成后， 每台Alpine3804的电源将各自连到两个电源柜上成为冗余的配置方式。
§ 我们首先重新布放电源线从CE2到第二套电源的电源柜上，当晚割接时，中断CE2第一组电源的开关，再将新放的电缆加电到这一组电源上，然后中断CE2第二组电源的开关再将新放的电缆加电到第二组电源上, 这个过程不会中断交换机的工作。

4. 改造风险分析
§ 通过以上描述的改造过程我们可以看出，在电源改造过程中，在确保施工人员施工无误的情况下。 不会中断路由器和交换机的供电，所以不会对业务产生影响。 但对施工质量要求较高，需要谨慎施工，否则会产生异常情况，建议由厂家有经验的施工人员来操作。

5. 应急方案
§ 我们会在施工前保存所有设备的配置，如出现硬件施工问题或者硬件问题， 通过LOAD数据的方法快速恢复设备的配置。
§ 如遇到遇到电源割接不能成功的情况，我们会倒回原有的电源配置模式。

§ Alp3804设备配置备份命令：
§ ------------------------------------
§ show configuration
§ show slot
§ show vlan
§ show vlan detail
§ show port info
§ show version
§ show switch
§ show log
§ save configuration pri
§ display curr
§ save

§ 数据恢复方法：直接复制，粘贴配置直接生效。

§ Juniper设备配置备份命令：
§ -----------------------------------
§ show configuration |no-more
§ show chassis hardware | no-more
§ edit
§ #show | display set
§ #save config_2008_X_X.cfg
§ exit
§ 恢复数据方法：load override terminal 粘贴复制。
