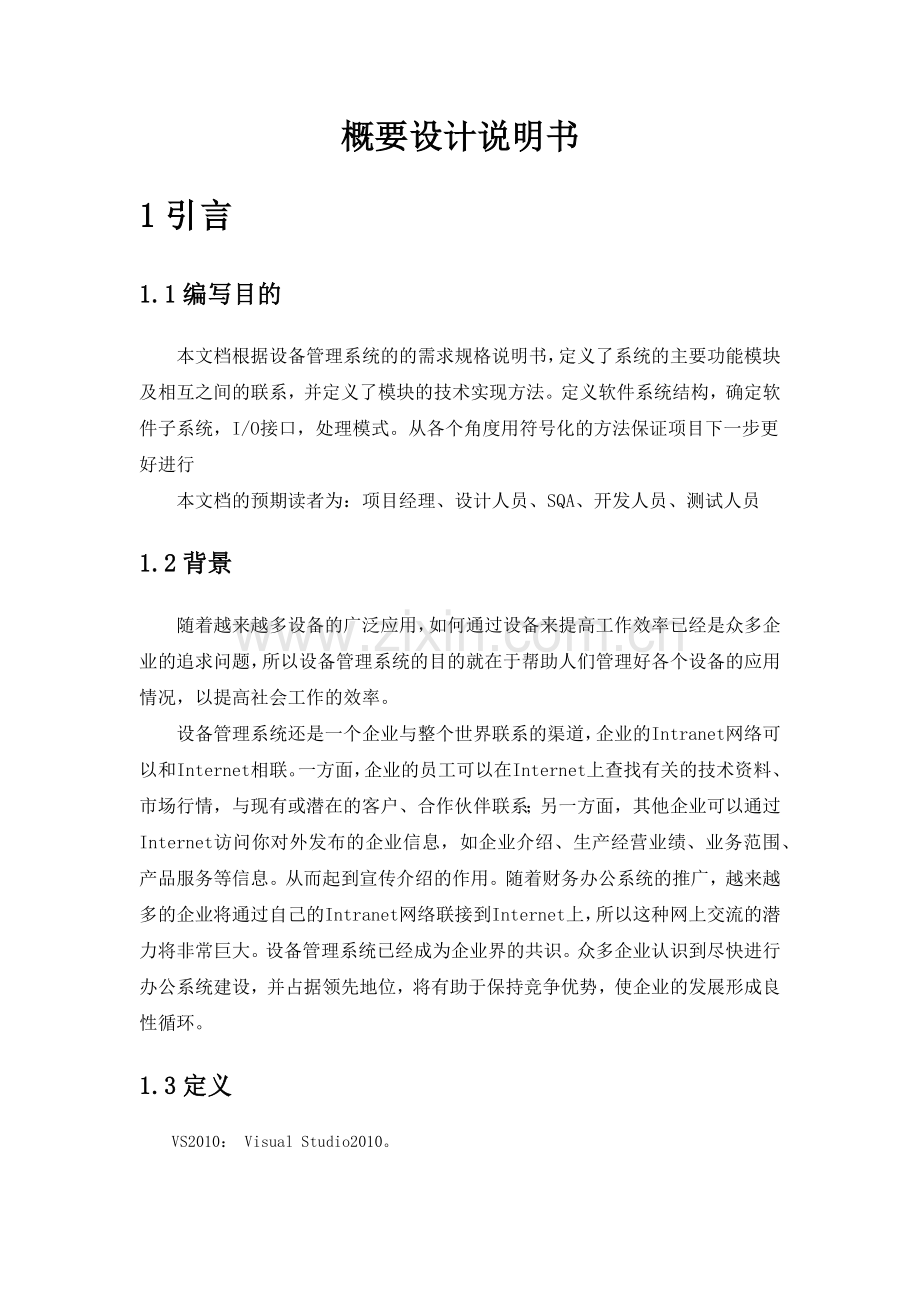

概要设计说明书
1引言
1.1编写目的
本文档根据设备管理系统的的需求规格说明书，定义了系统的主要功能模块及相互之间的联系，并定义了模块的技术实现方法。定义软件系统结构，确定软件子系统，I/O接口，处理模式。从各个角度用符号化的方法保证项目下一步更好进行
本文档的预期读者为：项目经理、设计人员、SQA、开发人员、测试人员
1.2背景
随着越来越多设备的广泛应用，如何通过设备来提高工作效率已经是众多企业的追求问题，所以设备管理系统的目的就在于帮助人们管理好各个设备的应用情况，以提高社会工作的效率。
设备管理系统还是一个企业与整个世界联系的渠道，企业的Intranet网络可以和Internet相联。一方面，企业的员工可以在Internet上查找有关的技术资料、市场行情，与现有或潜在的客户、合作伙伴联系；另一方面，其他企业可以通过Internet访问你对外发布的企业信息，如企业介绍、生产经营业绩、业务范围、产品服务等信息。从而起到宣传介绍的作用。随着财务办公系统的推广，越来越多的企业将通过自己的Intranet网络联接到Internet上，所以这种网上交流的潜力将非常巨大。设备管理系统已经成为企业界的共识。众多企业认识到尽快进行办公系统建设，并占据领先地位，将有助于保持竞争优势，使企业的发展形成良性循环。
1.3定义
VS2010： Visual Studio2010。
1.4参考资料
《概要设计规范》
2总体设计
2.1需求规定
设备管理系统是信息管理系统的一种，主要实现对设备相关信息的管理，同时也要实现相应的组织管理，用户管理等基本信息的管理，主要包括登录，设备管理，组织管理以及用户管理四大块，根据现实情况现具体又分为权限管理，设备管理，调拨管理，维修管理，组织管理，类型管理，类别管理，用户管理以及修改密码共九个模块。
2.2运行环境
1：系统开发语言为C#
2：编译器为 VS2010
3：数据库为 SQL SERVER 2005
4：操作系统为 Windows XP
5：开发过程中严格遵守编码规范
2.3基本设计概念和处理流程
设备管理系统
设备管理
调拨管理
维修管理
组织管理
类型管理
登陆
类别管理
用户管理
修改密码
添加设备
维护设备信息
设备现值
录入调拨信息
维护调拨信息
录入维修信息
维护维修信息
录入机构信息
维护机构信息
组织结构图
录入类型信息
维护类型信息
录入类别信息
维护类别信息
录入用户信息
维护用户信息
修改自身密码
权限管理

2.4结构
１：权限管理

名 称
权限管理
标识
模块１
子系统名 称
权限管理
系统
名称
设备管理系统
接　口
说　明
输入
根据用户输入用户名，密码
输出
根据用户的登录权限，进入相应的主界面
功　能
说　明
设置登录的权限，登录后可执行的操作
运行环
境说明
Windows 操作系统以及浏览器
调用关
系说明
调用模块
登录
被调用模块
密码管理　人员管理
2：设备管理
名 称
设备管理
标识
模块２
子系统名 称
设备管理
系统
名称
设备管理系统
接　口
说　明
输入
设备信息
输出
根据操作显示相应的提示信息以及设备信息，同时更新数据库
功　能
说　明
对设备进行管理，实现设备的增删查改，并能看设备的现值
运行环
境说明
Windows 操作系统以及浏览器
调用关
系说明
调用模块
主界面
被调用模块
设备管理
3：调拨管理
名 称
调拨管理
标识
模块３
子系统名 称
设备管理
系统
名称
设备管理系统
接　口
说　明
输入
调拨相关信息
输出
根据操作显示相应的提示信息以及调拨信息，同时更新数据库
功　能
说　明
对调拨记录进行管理，实现调拨记录的增删查改
运行环
境说明
Windows 操作系统以及浏览器
调用关
系说明
调用模块
主界面
被调用模块
调拨管理
4：维修管理
名 称
维修管理
标识
模块４
子系统名 称
设备管理
系统
名称
设备管理系统
接　口
说　明
输入
维修相关信息
输出
根据操作显示相应的提示信息以及维修信息，同时更新数据库
功　能
说　明
对维修记录进行管理，实现维修记录的增删查改
运行环
境说明
Windows 操作系统以及浏览器
调用关
系说明
调用模块
主界面
被调用模块
维修管理
5.组织管理
名 称
组织管理
标识
模块5
子系统名 称
组织管理
系统
名称
设备管理系统
接　口
说　明
输入
组织的相关信息
输出
根据操作显示相应的提示信息以及组织信息，同时更新数据库
功　能
说　明
对组织机构进行管理，实现组织机构的增删查改，并能查看组织机构图
运行环
境说明
Windows 操作系统以及浏览器
调用关
系说明
调用模块
主界面
被调用模块
组织管理
6.类型管理
名 称
类型管理
标识
模块6
子系统名 称
组织管理
系统
名称
设备管理系统
接　口
说　明
输入
组织所需要的设备类型的相关信息
输出
根据操作显示相应的提示信息以及设备类型信息，同时更新数据库
功　能
说　明
对设备类型进行管理，实现设备类型的增删查改
运行环
境说明
Windows 操作系统以及浏览器
调用关
系说明
调用模块
主界面
被调用模块
类型管理
7.类别管理
名 称
类别管理
标识
模块7
子系统名 称
组织管理
系统
名称
设备管理系统
接　口
说　明
输入
组织所需要的设备类别的相关信息
输出
根据操作显示相应的提示信息以及设备类别信息，同时更新数据库
功　能
说　明
对设备类别进行管理，实现设备类型的增删查改
运行环
境说明
Windows 操作系统以及浏览器
调用关
系说明
调用模块
主界面
被调用模块
类别管理
8.用户管理
名 称
用户管理
标识
模块6
子系统名 称
用户管理
系统
名称
设备管理系统
接　口
说　明
输入
用户的相关信息
输出
根据操作显示相应的提示信息以及用户信息，同时更新数据库
功　能
说　明
对用户信息进行管理，实现设备类型的增删查改
运行环
境说明
Windows 操作系统以及浏览器
调用关
系说明
调用模块
主界面
被调用模块
用户管理
9.修改密码
名 称
修改密码
标识
模块9
子系统名 称
用户管理
系统
名称
设备管理系统
接　口
说　明
输入
用户原密码，新密码
输出
根据操作显示相应的提示信息，同时更新数据库
功　能
说　明
修改用户自身的密码
运行环
境说明
Windows 操作系统以及浏览器
调用关
系说明
调用模块
主界面
被调用模块
修改密码

2.5功能需求与程序的关系
模块标识
1
2
3
4
5
6
7
8
9
设备管理

√
√
√

组织管理

√
√
√

用户管理

√
√
登 陆
√

2.6人工处理过程
相关基础信息的录入，部分查询条件的录入，此外在删除组织机构时，如果要删除的组织机构有子机构时，必须先返回组织管理界面，查询出该机构所具有的子机构，然后手动的删除所有的子机构后，才能删除该机构。
2.7尚未问决的问题
为实现将相应的信息导出生成excel表格的功能。
3接口设计
3.1用户接口
系统用户的用户名，密码以及用户权限等相关信息。
3.2外部接口
采用VS2010自带数据库服务器或SQL Server2005 数据库服务器连接数据库，Internet客户端软件与用户交互。
3.3内部接口
主要通过各个表的主键和外键进行连接，详见数据库设计。
4运行设计
4.1运行模块组合
对各模块的使用都要首先进行登录，然后通过系统的主界面的功能菜单来调用相应模块，实现用户与系统交互。每个模块都需要与主界面结合调用。其中，通过登录模块的登录到系统的主界面，然后通过主界面的相关菜单进入相应的功能模块。
4.2运行控制
首先通过输入用户信息，进行判断是否为合法用户，同时根据不同权限的用户进入的主界面的功能菜单有所差异，并结合session在页面间进行传值来进行判断设置相关功能按钮的visible属性来实现用户的权限管理，进入相应的主界面，在主界面上通过功能功能菜单来实现各个功能的调用，进行调用交互。
4.3运行时间
每种模块组合运行时都要占用数据库资源和硬件资源，运行时间取决于处理的用户交互的复杂程度。
5系统数据结构设计
5.1逻辑结构设计要点
部门表：

用户表：

权限表：

设备表：

设备大类表：

设备种类表：

设备维修表：

设备调拨表：

5.2物理结构设计要点
给出本系统内所使用的每个数据结构中的每个数据项的存储要求，访问方法、存取单位、存取的物理关系（索引、设备、存储区域）、设计考虑和保密条件。
5.3数据结构与程序的关系
说明各个数据结构与访问这些数据结构的形式:
6系统出错处理设计
6.1出错信息
本系统出错信息，采用消息框的形式来体现
6.2补救措施
说明故障出现后可能采取的变通措施，包括：
a. 后备技术说明准备采用的后备技术，当原始系统数据万一丢失时启用的副本的建立和启动的技术，例如周期性地把磁盘信息记录到磁带上去就是对于磁盘媒体的一种后备技术；
b. 降效技术说明准备采用的后备技术，使用另一个效率稍低的系统或方法来求得所需结果的某些部分，例如一个自动系统的降效技术可以是手工操作和数据的人工记录；
c. 恢复及再启动技术说明将使用的恢复再启动技术，使软件从故障点恢复执行或使软件从头开始重新运行的方法。
6.3系统维护设计
说明为了系统维护的方便而在程序内部设计中作出的安排，包括在程序中专门安排用于系统的检查与维护的检测点和专用模块。 各个程序之间的对应关系，可采用如下的矩阵图的形式；
