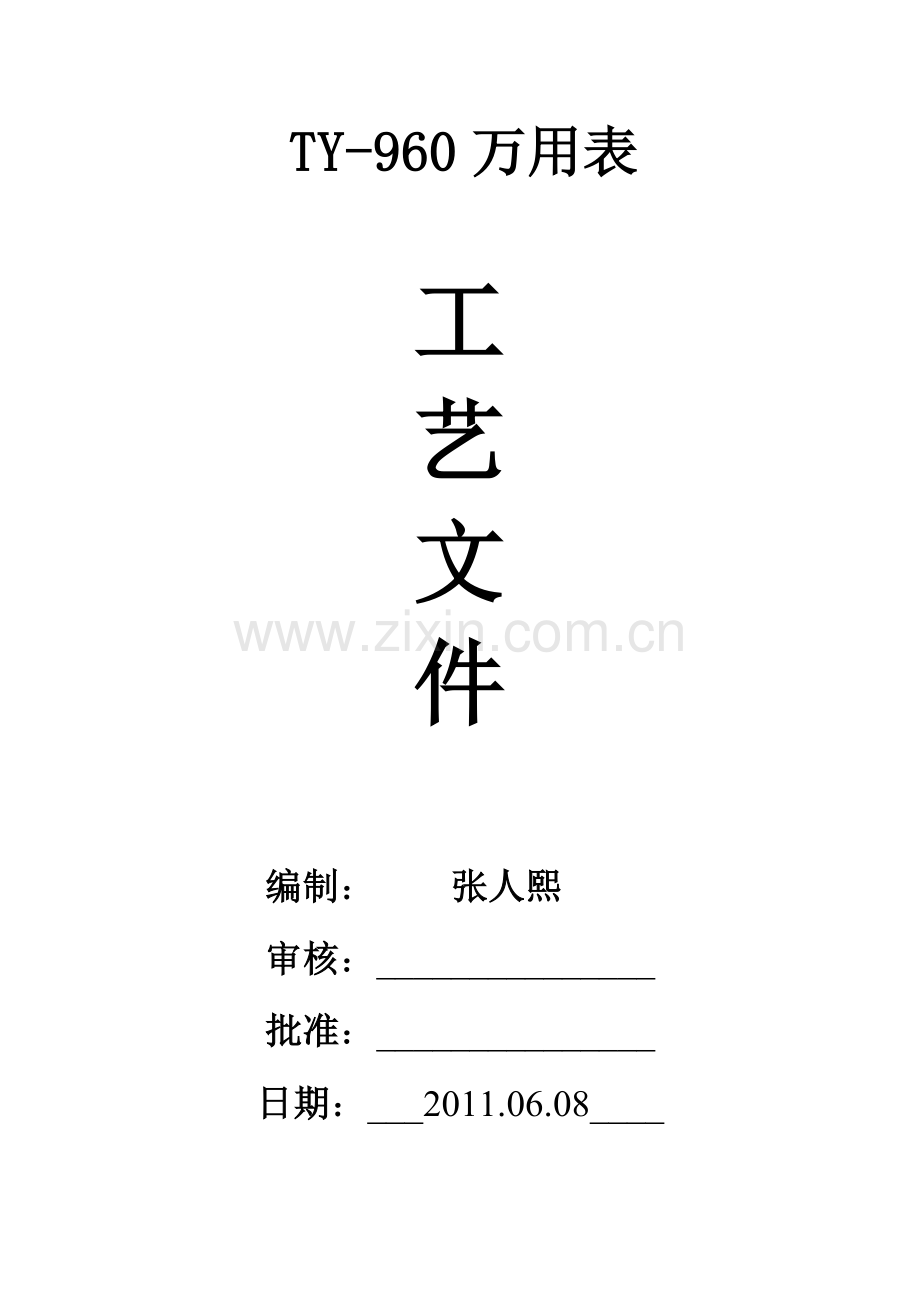

ty-960万用表工艺文件.docx

TY-960万用表

工
艺
文
件

编制： 张人熙

审核：_______________

批准：_______________

日期：___2011.06.08____

长沙民政职业技术学院

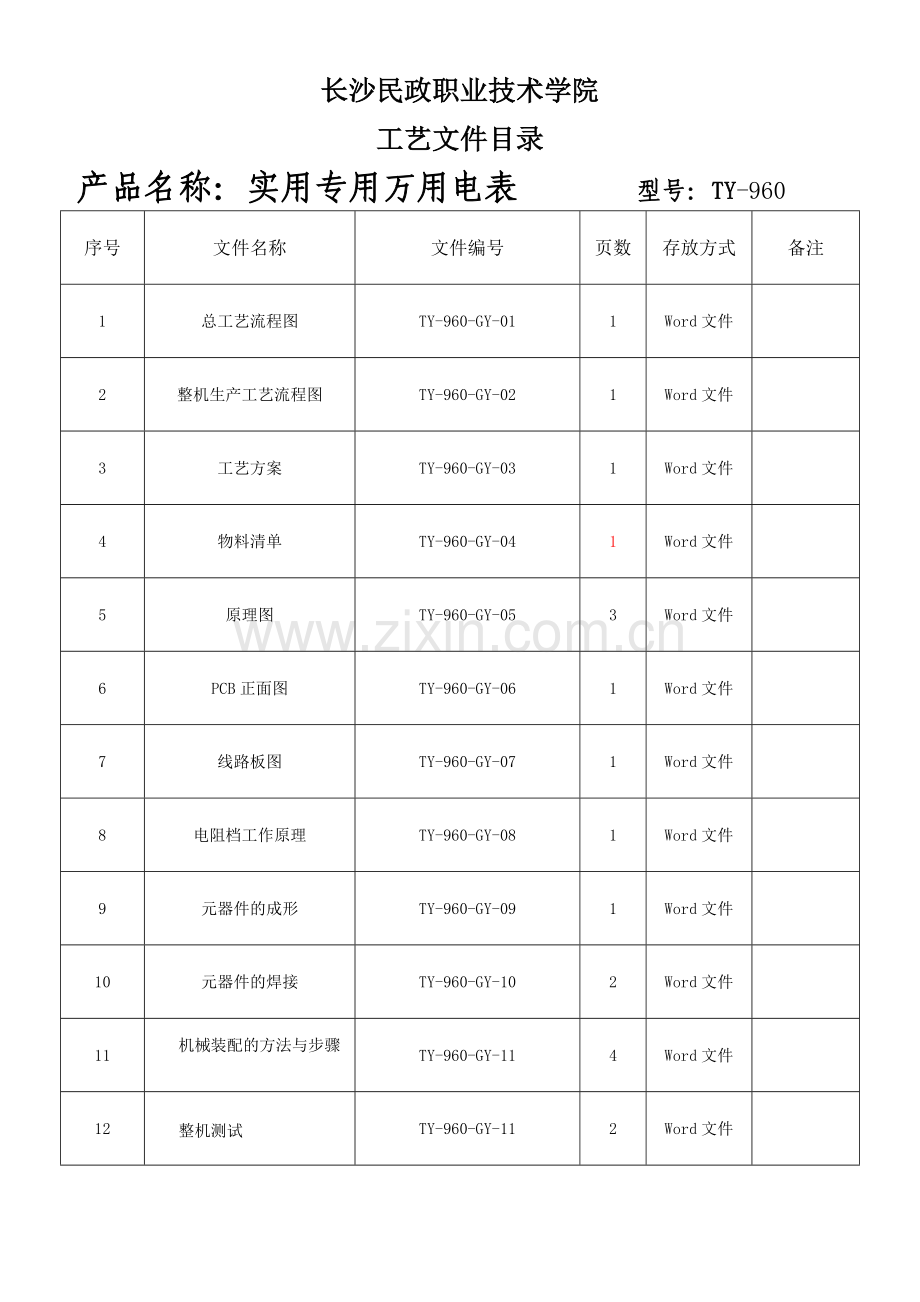

工艺文件目录
产品名称：实用专用万用电表 型号：TY-960
序号
文件名称
文件编号
页数
存放方式
备注
1
总工艺流程图
TY-960-GY-01
1
Word文件

2
整机生产工艺流程图
TY-960-GY-02
1
Word文件

3
工艺方案
TY-960-GY-03
1
Word文件

4
物料清单
TY-960-GY-04
1
Word文件

5
原理图
TY-960-GY-05
3
Word文件

6
PCB正面图
TY-960-GY-06
1
Word文件

7
线路板图
TY-960-GY-07
1
Word文件

8
电阻档工作原理
TY-960-GY-08
1
Word文件

9
元器件的成形
TY-960-GY-09
1
Word文件

10
元器件的焊接
TY-960-GY-10
2
Word文件

11
机械装配的方法与步骤

TY-960-GY-11
4
Word文件

12
整机测试
TY-960-GY-11
2
Word文件

长沙民政职业技术学院生产
总工艺流程图
产品型号
TY-960
文件编号
TY-960-GY-01
合格
入库
退回供应商
合 格
不合格
元件采购
外壳
印制板
半成品检验
合 格
不合格
不合格
不合格
出厂检验
包装下线
成品检验
功能测试
整机装配
检验结果
元件装配
检验结果

拟 制

第03页
共16页

审 核

标 准 化

更改标记
数量
更改单号
签名
日期
批 准

长沙民政职业技术学院生产
整机总工艺流程图
产品型号
TY-960
文件编号
TY-960-GY-02
不合格
合格
包装下线

成品检验

安装红、黑表笔

安装提把、红、黑表笔

安装各类按钮、后盖
、后
安装面板和表头

安装晶体管、插座
安装保险丝、夹管
安装电阻电容
物料准备
出厂检验

振动测试

安装铭牌、连接线

安装短接线
安装分流器
返修

审 核

第04页
共16页

标 准 化

更改标记
数量
更改单号
签名
日期
批 准

长沙民政职业技术学院生产
工艺方案
产品型号
TY-960
文件编号
TY-960-GY-03
1、 生产方法
1） 手工焊接、装配
2） 电测试
2、 仪器仪表、工装夹具
1）镊子 1把
2）锯条 1把
3）钢皮尺 1把
4）尖嘴钳 1把
5）改锥 1把
6）万用表 1台
7）电烙铁 50w 1把
3、 主要生产辅料、工具
1）焊锡丝 ROHS 足量
2）螺丝刀 1#、2#、3# 各1把
3）松香 若干

拟 制

第05页
共16页

审 核

标 准 化

更改标记
数量
更改单号
签名
日期
批 准

长沙民政职业技术学院生产
物料清单
产品型号
TY-960
文件编号
TY-960-GY-04

长沙民政职业技术学院生产
原理图
产品型号
TY-960
文件编号
TY-960-GY-05

拟 制

第09页
共16页

审 核

标 准 化

更改标记
数量
更改单号
签名
日期
批 准

长沙民政职业技术学院生产
正面图
产品型号
TY-960
文件编号
TY-960-GY-06

拟 制

第10页
共16页

审 核

标 准 化

更改标记
数量
更改单号
签名
日期
批 准

长沙民政职业技术学院生产
实物图
产品型号
TY-960
文件编号
TY-960-GY-07

拟 制

第11页
共16页

审 核

标 准 化

更改标记
数量
更改单号
签名
日期
批 准

长沙民政职业技术学院
元件的形成
产品型号
TY-960
文件编号
TY-960-GY-09
1. 元器件引线的预加工
方法：对元器件引线进行校直、表面清洁及搪锡等预加工处理。
步骤：先使用尖嘴钳或镊子进行引线的校直，然后用小刀轻轻刮试引线表面或用细砂纸擦拭引线表面进行去除表面氧化物，再用湿布擦拭引线，最后用电烙铁进行搪锡。
要求：引线处理后，不允许有伤痕、镀锡层均匀，表面光滑，无毛刺和焊剂残留物。

图1 去除氧化层示意图
2. 元器件成形
左手用镊子紧靠电阻的本体，夹紧元件的引脚，使引脚的弯折处，距离元件的本体有两毫米以上的间隙。左手夹紧镊子，右手食指将引脚弯成直角。如图2所示。注意：不能用左手捏住元件本体，右手紧贴元件本体进行弯制，如果这样，引脚的根部在弯制过程中容易受力而损坏。
镊子

大约2mm

弯后有间隙，正确

弯后无间隙，错误

图2 引脚弯制成型示意图
元件弯制后的形状如图3所示。
c

d

孔距较小

孔距较大

孔距合适

a

b

e

i

垂直安装

图3　元件弯制后的形状

f

R28 4.15K

31mm

g

D2 IN4007

29mm

引脚之间的距离根据印制电路板或线路板的孔距而定，引脚修剪后的长度大约为8mm。如果孔距较小，元件较大，应将引脚往回弯折成形（见图3中c、d）。电容的引脚可以弯成直角，将电容水平安装（见图3中e），或弯成梯形，将电容垂直安装（见图3中h）。二极管可以水平安装，当孔距很小时应垂直安装（见图3中i），为了将二极管的引脚弯成美观的圆形，应用螺丝刀辅助弯制，如图4所示。将螺丝刀紧靠二极管引脚的根部，十字交叉，左手捏紧交叉点，右手食指将引脚向下弯，直到两引脚平行。
用手捏住起子与引脚的交点，将引脚沿起子弯成圆形

图4 二极管引脚弯制示意图
有的元件安装孔距离较大，应根据线路板上对应的孔距弯曲成形，如图5所示。
镊子

镊子

图5 安装孔距较大时的弯制方法
元器件做好后应按规格型号的标注方法进行读数。将胶带轻轻贴在纸上，把元器件插入，贴牢，写上元器件规格型号值，然后将胶带贴紧，备用（见图6）。注意：不要把元器件引脚剪太短。
图6 元器件制成后标注规格型号备用　

？？？Ω

？？？

？？？Ω

？？？Ω

？？？

？？？Ω

？？？Ω

？？？

？？？

用直标法标注的电阻、二极管等弯制时应注意将标注的文字放在能看到的地方，便于今后维修更换。

拟 制

第14页
共16页

审 核

标 准 化

更改标记
数量
更改单号
签名
日期
批 准

长沙民政职业技术学院
整机测试
产品型号
TY-960
文件编号
TY-960-GY-12
外观：要求外观无损坏，无污染，标志清晰；机械装配符合技术要求。
包装：要求包装完好无损伤，无污染。各标志清晰完好。
附件：附件，连接件等齐全，完好且符合要求。
电气性能检验：
检验的方法
开启D030-1A型万用表验仪工作电源开关。
校正不同的量和参数时，应先将仪器调制至与万用表相互对应的位置。
在更换一种量程时，注意先将电流和电压控制旋钮转到零位后再进行，以免造成电流或电压过大而烧坏万用表校验器。
在调节校正电阻时，注意在调节时记住各自的位置，以免错动。
校表顺序
校表时依次校正直流电流、直流电压、交流电压、欧姆各档。
直流电流校正以50uA档为基准；交流电压校正以10V为基准。
操作要领
先机械调零
校正50uA档：把万用表左边的转换开关旋至电流档，右边转换开关旋至50uA档。把校正仪器的两个插头分别插入万用表的“+”、“—”两个插孔内。调节校正仪器旋钮，使电流由零增大，依次校正10、20、30、40、50各点，看是否正确。若不正确，可调节表内的校正电阻的右边滑动端，使其正确（以满刻度为准）。然后再将电流由大减少，依次校正50、40、30、20、10各点，观察是否在误差范围之内。
然后依次校正电流其他各量程（只需校正满刻度，误差应在2.5%之内）。
再校正直流电压各量程，方法同上。误差应在2.5%之内。
校正交流10V档，方法与（2）步骤相同。不准确时可调节校正电阻左边滑动端。
校正其他交流电压量程。误差影子在5%之内。
校正电阻各档。量程依次为X1、X10、X100、X1K、X10K。各档误差应在5%之内。
安全性能检验：
绝缘电阻的检测。
机械性能检测：
面板操作机构及旋钮按键等操作的灵活性、可靠性检验，整机机械结构及零部件的安装紧固性检验。

拟 制

第16页
共16页

审 核

标 准 化

更改标记
数量
更改单号
签名
日期
批 准
