游泳池设备设备造型设计手册1-1-游泳池设备设备造.docx

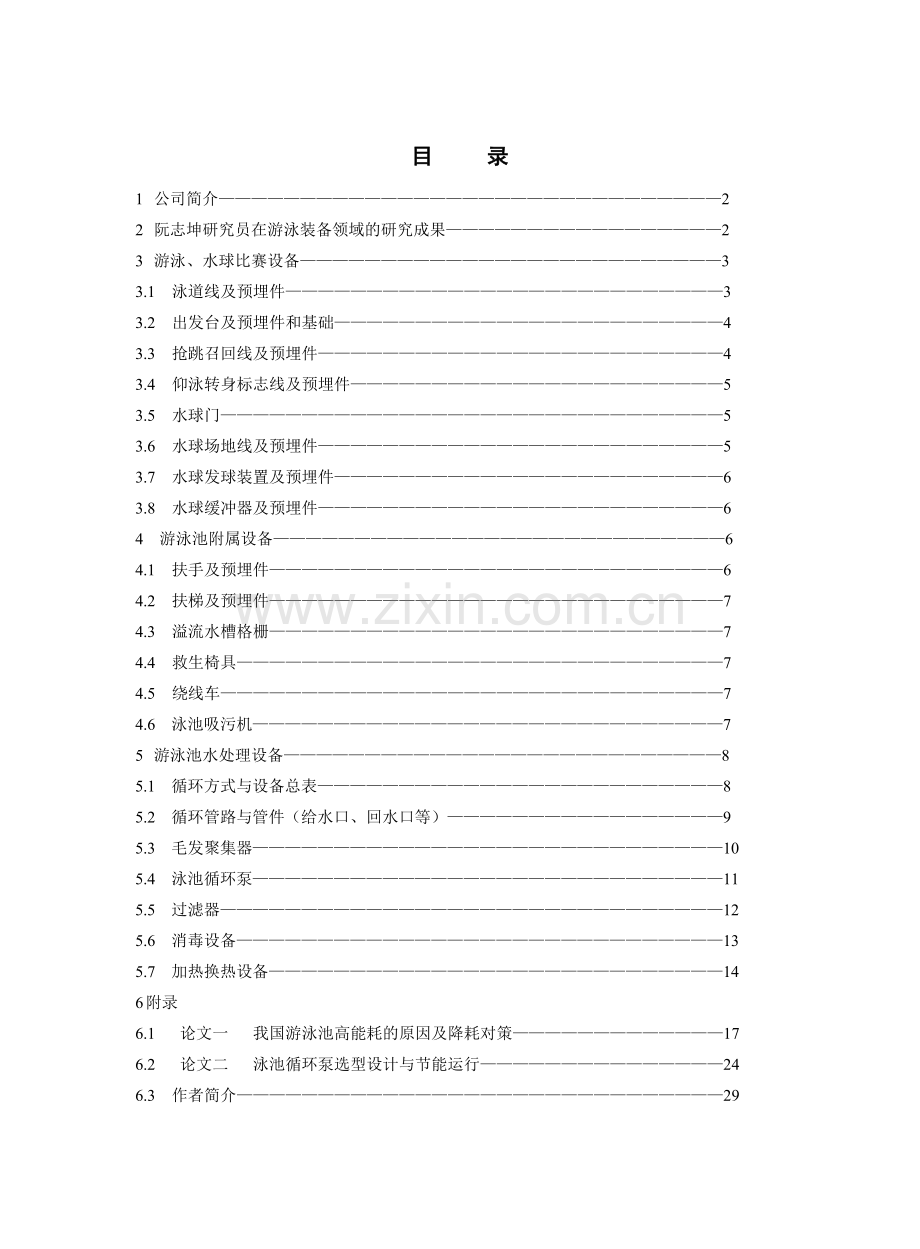

目 录
1 公司简介———————————————————————————————2
2 阮志坤研究员在游泳装备领域的研究成果—————————————————2
3 游泳、水球比赛设备——————————————————————————3
3.1 泳道线及预埋件———————————————————————————3
3.2 出发台及预埋件和基础————————————————————————4
3.3 抢跳召回线及预埋件—————————————————————————4
3.4 仰泳转身标志线及预埋件———————————————————————5
3.5 水球门———————————————————————————————5
3.6 水球场地线及预埋件—————————————————————————5
3.7 水球发球装置及预埋件————————————————————————6
3.8 水球缓冲器及预埋件—————————————————————————6
4 游泳池附属设备————————————————————————————6
4.1 扶手及预埋件————————————————————————————6
4.2 扶梯及预埋件————————————————————————————7
4.3 溢流水槽格栅————————————————————————————7
4.4 救生椅具——————————————————————————————7
4.5 绕线车———————————————————————————————7
4.6 泳池吸污机—————————————————————————————7
5 游泳池水处理设备———————————————————————————8
5.1 循环方式与设备总表—————————————————————————8
5.2 循环管路与管件（给水口、回水口等）—————————————————9
5.3 毛发聚集器—————————————————————————————10
5.4 泳池循环泵—————————————————————————————11
5.5 过滤器———————————————————————————————12
5.6 消毒设备——————————————————————————————13
5.7 加热换热设备————————————————————————————14
6 附录
6.1 论文一 我国游泳池高能耗的原因及降耗对策—————————————17
6.2 论文二 泳池循环泵选型设计与节能运行———————————————24
6.3 作者简介——————————————————————————————29

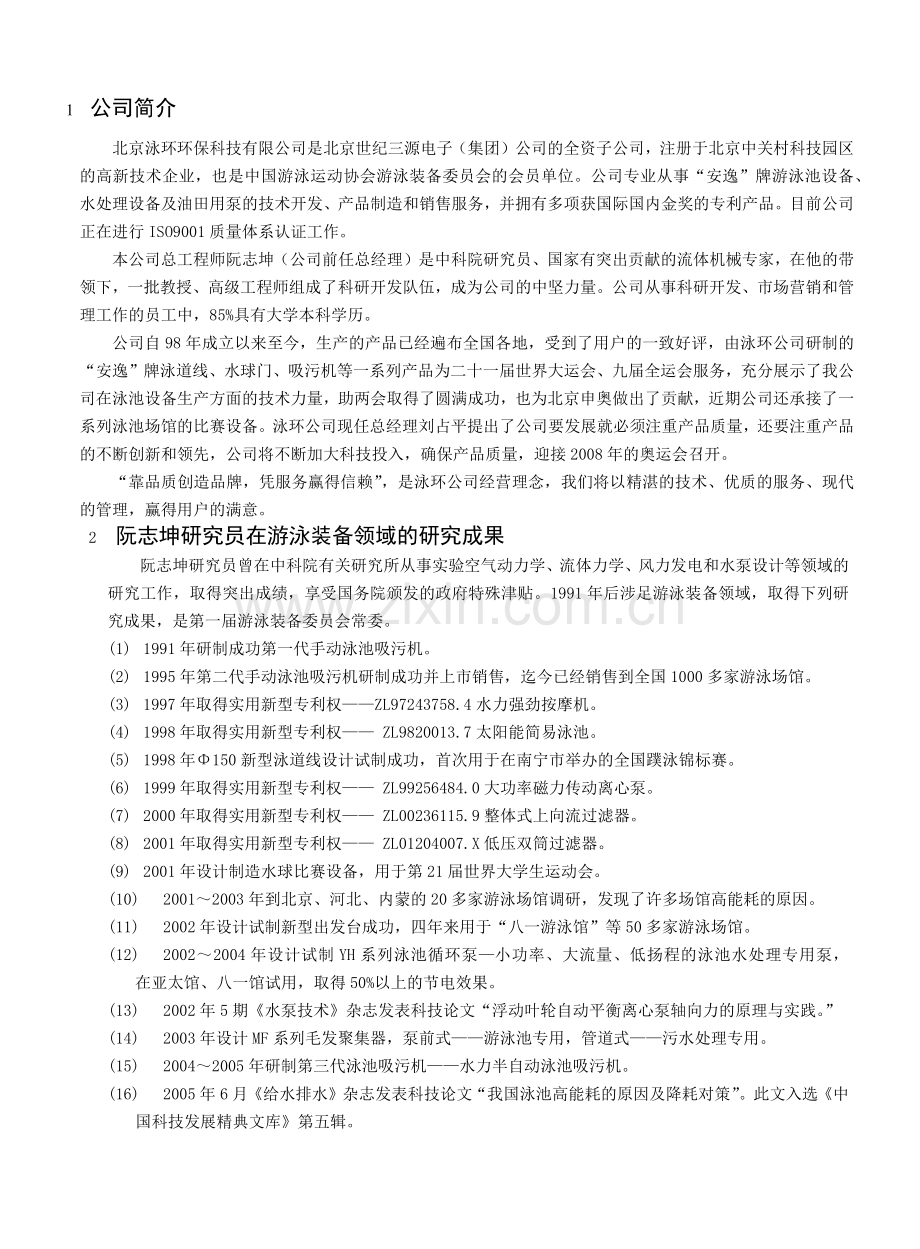

1 公司简介
北京泳环环保科技有限公司是北京世纪三源电子（集团）公司的全资子公司，注册于北京中关村科技园区的高新技术企业，也是中国游泳运动协会游泳装备委员会的会员单位。公司专业从事“安逸”牌游泳池设备、水处理设备及油田用泵的技术开发、产品制造和销售服务，并拥有多项获国际国内金奖的专利产品。目前公司正在进行ISO9001质量体系认证工作。
本公司总工程师阮志坤（公司前任总经理）是中科院研究员、国家有突出贡献的流体机械专家，在他的带领下，一批教授、高级工程师组成了科研开发队伍，成为公司的中坚力量。公司从事科研开发、市场营销和管理工作的员工中，85%具有大学本科学历。
公司自98年成立以来至今，生产的产品已经遍布全国各地，受到了用户的一致好评，由泳环公司研制的“安逸”牌泳道线、水球门、吸污机等一系列产品为二十一届世界大运会、九届全运会服务，充分展示了我公司在泳池设备生产方面的技术力量，助两会取得了圆满成功，也为北京申奥做出了贡献，近期公司还承接了一系列泳池场馆的比赛设备。泳环公司现任总经理刘占平提出了公司要发展就必须注重产品质量，还要注重产品的不断创新和领先，公司将不断加大科技投入，确保产品质量，迎接2008年的奥运会召开。
“靠品质创造品牌，凭服务赢得信赖”，是泳环公司经营理念，我们将以精湛的技术、优质的服务、现代的管理，赢得用户的满意。
2 阮志坤研究员在游泳装备领域的研究成果
阮志坤研究员曾在中科院有关研究所从事实验空气动力学、流体力学、风力发电和水泵设计等领域的研究工作，取得突出成绩，享受国务院颁发的政府特殊津贴。1991年后涉足游泳装备领域，取得下列研究成果，是第一届游泳装备委员会常委。
(1) 1991年研制成功第一代手动泳池吸污机。
(2) 1995年第二代手动泳池吸污机研制成功并上市销售，迄今已经销售到全国1000多家游泳场馆。
(3) 1997年取得实用新型专利权——ZL97243758.4水力强劲按摩机。
(4) 1998年取得实用新型专利权—— ZL9820013.7太阳能简易泳池。
(5) 1998年Φ150新型泳道线设计试制成功，首次用于在南宁市举办的全国蹼泳锦标赛。
(6) 1999年取得实用新型专利权—— ZL99256484.0大功率磁力传动离心泵。
(7) 2000年取得实用新型专利权—— ZL00236115.9整体式上向流过滤器。
(8) 2001年取得实用新型专利权—— ZL01204007.X低压双筒过滤器。
(9) 2001年设计制造水球比赛设备，用于第21届世界大学生运动会。
(10) 2001～2003年到北京、河北、内蒙的20多家游泳场馆调研，发现了许多场馆高能耗的原因。
(11) 2002年设计试制新型出发台成功，四年来用于“八一游泳馆”等50多家游泳场馆。
(12) 2002～2004年设计试制YH系列泳池循环泵—小功率、大流量、低扬程的泳池水处理专用泵， 在亚太馆、八一馆试用，取得50%以上的节电效果。
(13) 2002年5期《水泵技术》杂志发表科技论文“浮动叶轮自动平衡离心泵轴向力的原理与实践。”
(14) 2003年设计MF系列毛发聚集器，泵前式——游泳池专用，管道式——污水处理专用。
(15) 2004～2005年研制第三代泳池吸污机——水力半自动泳池吸污机。
(16) 2005年6月《给水排水》杂志发表科技论文“我国泳池高能耗的原因及降耗对策”。此文入选《中国科技发展精典文库》第五辑。

3 游泳、水球比赛设备
3.1 泳道线及预埋件
泳道线是游泳场馆进行游泳比赛和训练的必备器材。本公司自主研制的“安逸”牌泳道线设计新颖，做工精良，色泽鲜艳，耐蚀耐用，消波压浪，自浮力强。经国家体育用品质量监督检验中心检测，完全符合国际游泳联合会标准。在第21届世界大学生运动会、第九届全国运动会等重要比赛上使用（见照片3、4、5）。
“安逸”牌泳道线规格型号表（见照片8）
型 号
浮标直径
（mm）
泳道长度（m）
浮标颜色
紧绳器
材质
钢丝绳直径（mm）
适 用 性
φ120×25
120
25
红黄
蓝白
SUS304
3
一般泳池
φ120×50
50
φ150×25
φ150×50
150
25
红黄
蓝白
SUS304
SUS316
4
比赛泳池
50

泳道线紧绳器的钩座
须在游泳池建设时预先浇
灌在混凝土里，此预埋件
的外形尺寸及埋设要求见
图（1）
一个标准游泳池应有
9条泳道线，共需预埋件18
个，它们的预埋位置由图
（2）表示。

3.2 出发台及预埋件和基础
“安逸”牌出发台规格尺寸（mm）如下 ：

“安逸”牌出发台严格按照国际游泳联合会标准制造，各项技术参数经国家体育用品监督检验中心检测完全符合国际比赛要求，性价比优于同类进口产品，是承办国际国内顶级赛事游泳馆的必备器材。
“安逸”牌出发台底座及横竖两种握手器采用不锈钢制造，台面则由玻璃钢制造，产品具有结构合理、式样美观、安装简便等优点。台面面层喷涂树脂砂，以增加磨擦系数，使运动员脚舒适，入水有力（见照片7）。
“安逸”牌出发台用于国内外重要比赛见照片3，6.
“安逸’牌出发台安装所需要的混凝土基础及预埋件见图（3）。
3.3 抢跳召回线及预埋件
抢跳召回线是游泳比赛时用来及时召回抢跳者的装置。它由两根不锈钢插杆及其预埋件、一条带有若干塑料浮漂的线绳和线绳的快速释放装置等组成。安装在距出发端池壁前15M处的池岸上，插杆上端高出水面1.5M，线绳两端绕过杆顶的定滑轮系于快速放装置，整条线绳在池面上方跨越全部泳道。（见图4）。
插杆预埋件尺寸见图（5）。
3.4 仰泳转身标志线及预埋件
如图（6）所示，一条仰泳转身标志线由两根不锈钢插杆及其预埋件和一条挂满彩色小旗的绳子组成。插杆高出水面2m，线绳系于杆顶在池面上方跨越全部泳道。一个比赛游泳池应有两条仰泳转身标志线，分别安装在距泳池两端池壁5m处。仰泳比赛时，运动员一看到标志线就立即做好转身准备。

转身线的预埋件与召回线的相同，外形尺寸见图5。

3.5 水球门
“安逸”牌水球门是本公司为第21届世界大学生运动会水球比赛的需要自主研发的新产品，是严格按照FINA标准设计制造，各项指标完全符合FINA水球比赛设备规范的规定。（参见照片9，10）

3.6 水球场地线及预埋件
FINA规定：男子水球场为30m×20m，女子水球场为25m×17m，为在游泳池中划出规定尺寸的水球场地，并将水球门栓在规定的位置上，就需要2条纵向线和4条横向线，图7表示了FINA对水球场尺寸和水球场地线颜色的明确规定。
“安逸”牌水球场地线是根据FINA水球设备设施规范专为第21届世界大学生运动会水球比赛设计制造的（见照片11），取得了很好的效果，现已有国家水球队、北京体育大学、北京航空航天大学、北京21世纪交流中心、内蒙通辽铁路局等多家单位采用。
一条场地线由不锈钢钢丝绳、紧绳器、S钩、钩座和多种颜色的塑料浮漂组成，其中钩座是预埋件，其尺寸和预埋方法见图（1），预埋件位置见图（2）。男女共用的水球场共需钩座（预埋件）20个（其中女子12个、男子只要8个，另有4个借用泳道线预埋件）。纵向线预埋件可采用图（1）所示的泳道线预埋件，横向线预埋件可采用图（5）所示的插杆式预埋件。

3.7 水球发球装置及预埋件
如图（8）所示，全套水球发球装置由发球框，18m长操作绳，2个变向轮及其定位预埋件和1根插杆及其预埋件组成。
变向轮固定预埋件尺寸及预埋方法见图（9）
插杆预埋件尺寸及预埋方法见图（5）
如果你是在没有预埋件的老游泳池设置水球场，我们也可以为你提供另一套不需要预埋件的水球发球装置。

3.8 水球缓冲器及预埋件
水球缓冲器是FINA自雅典奥运会起新采用的一项设施，它是一个直径为0.8m、长度为20m的充气塑料薄膜气囊，置于水球门后方3m处的水面上，用以缓冲飞出场地的水球。缓冲器的表面为蓝色水波图案，两端用拉索与池岸插杆式钩座连接。钩座预埋件尺寸见图（5）。
4 游泳池附属设备
4.1 扶手及预埋件
“安逸”牌FS-800型扶手及预埋件的外形尺寸见图（10）。有SUS304和SUS316两种材质可供选择。

4.2 扶梯及预埋件
本公司力荐客户采用由图（11）所示的FT—500型不锈钢扶梯，它的主要特点是安装拆除和再装都很快捷，可以兼顾池岸扶手，墙式踏步和池边扶梯等多种功能。采用这种扶梯，不设墙式踏步，将大简化池壁结构。当扶梯对边泳道的游泳或比赛有影响时可以轻松地将它拆掉。

4.3 溢流水槽格栅
“安逸”牌溢流水槽格栅是专为游泳场馆设计的泳池辅助产品，它美观大方，坚固耐用，安装快捷，产品问世后为北京英东游泳馆、北京东单游泳馆、株洲市游泳馆等多家游泳馆选用，受到用户好评。
“安逸”牌溢流水槽格栅有条式（见照片12）和板式（见照片13）两种型式。条式格栅颜色为米黄色，是以高强度工程塑料（ABS）为原料，用模具高温压铸成型的。格栅长度可以按水槽长度任意拼接，每米40条。格栅宽度有200、240、250、300MM四种规格，栅条厚度24MM。供货迅速。
板式格栅颜色为乳白色，用UPVC板材经机械加工成型，每块板长度为500MM厚度为20MM，宽度在200—250MM之间,可由用户自己决定，板式格栅不供现货，用户需要提前订货。它美观高雅，适用于高档场馆。
4.4 救生器具
救生器具包括：救生员座椅（救生椅）、救生杆、救生圈。
救生椅：座位高度1.65m，不锈钢材质。
救生杆：伸缩杆长5m，铝合金材质。
救生圈：φ350，聚胺酯材质。
安逸牌救生器具见照片（14）
4.5 绕线车
绕线车是泳道线不用时的收线设备。安逸牌绕线车有两种规格：
φ1100×1.2m 可收φ150×50M 泳道线1条；φ1100×1.5m 可收φ120×50M 泳道线2条
有两种材质：普钢喷塑材质的,有现货供应。 不锈钢材质的要予先订货。
绕线车外观形式见照片（15）
4.6 泳池吸污机

泳池吸污机，俗称“吸底机”或“清洁机”，其主要功能是清除池底的沉淀污物，节约水资源，创造健康卫生的游泳环境，是游泳场馆净化水质所必需的设备。
“安逸”牌吸污机由自吸排污泵（主机）、吸盘、进出水管等部件组成。主机在岸上，带电部件不入水，安全可靠。吸盘沉入池底，依靠人工拉动来回行走刷吸池底污物。它与进口的自动清洁机比较，虽然显得笨重，需要俩人操作，但它吸污力强、安全、可靠、耐用、寿命长，却是进口自动吸污机无法比拟的。
“安逸”牌吸污机营销国内市场15年，除台湾、港澳外，产品复盖整个中国大陆，用户达1000户以上。产品不断更新换代，现在的第三代产品型号及性能参数如下：
