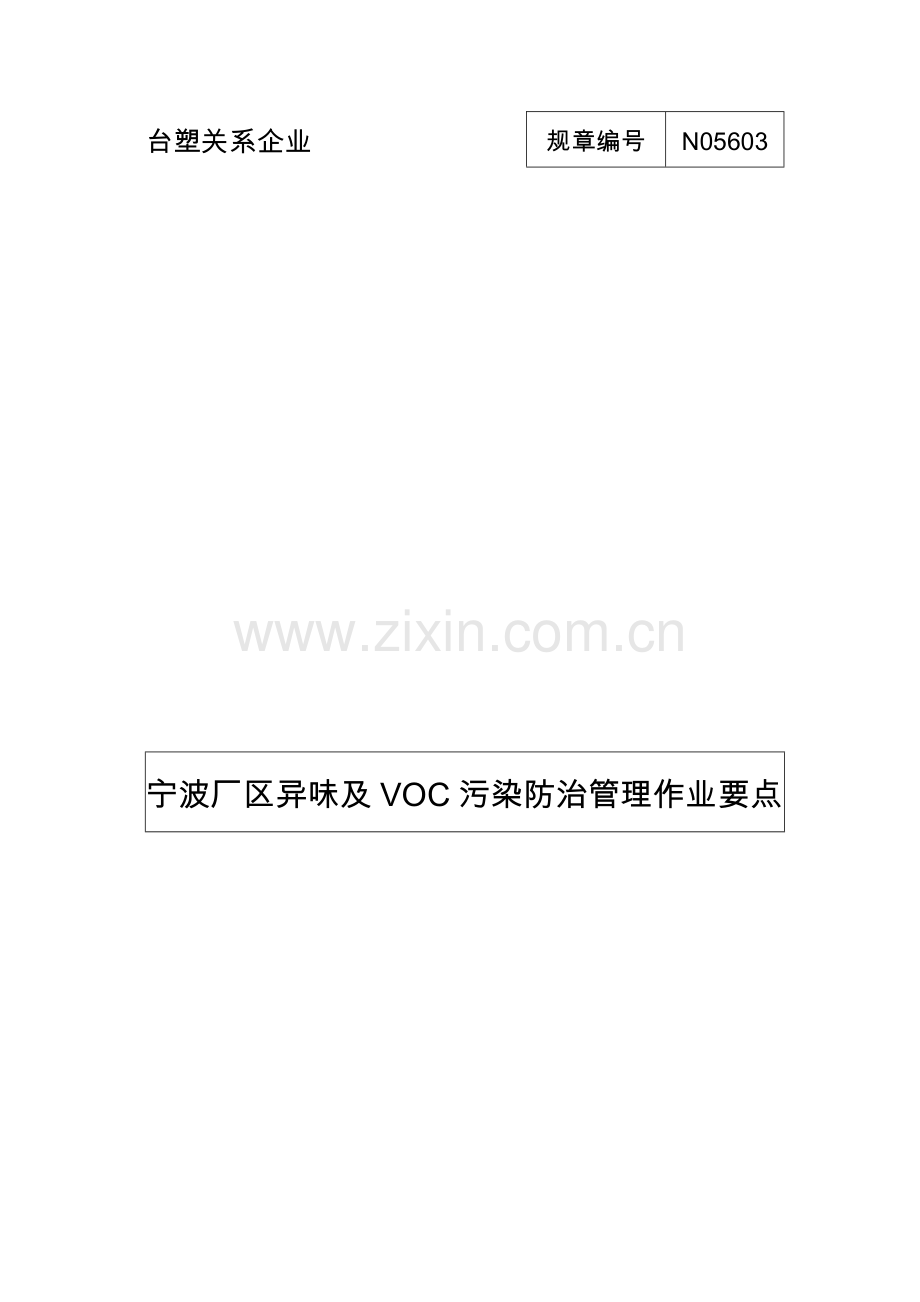

N05603-宁波厂区异味及VOC污染防治管理作业要点.docx

台塑关系企业
规章编号
N05603

宁波厂区异味及VOC污染防治管理作业要点

制订部门：安卫环中心大陆安卫环处
　　　　　　　　　　　　　 原订日期： 年 月 日
新订日期：2012年01月17日
目　　录
页
次
1.总则 1
1.1 目的 1
1.2 适用范围 1
1.3 名词定义 1
1.4 工作职责 3
2.废气污染源清查及异味污染防治措施编订 4
2.1 废气污染源清查汇总 4
2.2 编订异味污染防治措施纳入SOP执行 4
3.异味污染防治SOP教育训练 5
4.员工异味官能教育训练 5
4.1 训练对象 5
4.2 训练执行及异味特征建立 5
5.重要设备逸散源清查与巡查检测 5
5.1 重要设备逸散源清查对象 5
5.2 重要设备逸散源清查建档填报 5
5.3 重要设备逸散管制值及巡查检测频率 6
5.4 重要设备VOC采样检测方式 6
5.5 外部查核 6
6.红外线气体测漏显像仪检测应用 6
6.1 厂内自主检测VOC洩漏源 6
6.2 红外线气体测漏显像仪应用训练 6
7.厂区巡查检核 7
7.1 厂内自主检查及异常通报 7
7.2 厂区联合检核 7
7.3 检核异味之认定 7
7.4 异常反应及处理 8
8.异味影响厂外应急处理 8
9.厂区周界大气污染源资料建立 8
10.实施与修改 8

附 件
附件一 有组织固定污染源明细清查表……………………………A-1
附件二 无组织排放源明细清查表 ………………………………A-2
附件三 宁波厂区各臭味化学物之异味特征………………………A-3
附件四 宁波厂区重要设备清查建档表單…………………………A-4
附件五 重要设备逸散源定期检测报告……………………………A-5
附件六 重要设备VOC采样检测方式 ………………………A-6~15
附件七 宁波厂区异味联合检核纪录表 …………………………A-16

附 图
附图一 宁波厂区异味联合巡检图…………………………………B-1
附图二 宁波厂区异味各风向影响范围图 ………………………B-2
附图三 宁波厂区厂区周界大气污染源分布图……………………B-3

1.总则
1.1 目的
为使本厂区异味及VOC污染防治作业有所遵循，特依据本企业大陆地区「环保监督管理办法」及政府相关环保法令之规定，订定本作业要点。
1.2 适用范围
本厂区发生、处理、监(检)测、检核异味及VOC污染与异常事故处理等部门，均适用之。
1.3 名词定义
(1)废气污染源(pollution source)：排放大气污染物的设施或建筑空间(如车间等)。(固定源废气监测技术规范[HJ-T 397-2007])
(2)有组织固定污染源(stationary source)：燃煤、燃油、燃气的锅炉和工业炉窖以及石油化工、冶金、建材等生产过程中产生的废气通过排气筒向空气中排放的污染源。(固定源废气监测技术规范[HJ-T 397-2007]）
(3)无组织排放源：指没有排气筒或排气筒高度低于15m的排放源。(恶臭污染物排放标准[GB 14554-93]）
(4)异味（臭味）：指足以引起厌恶或其它不良情绪反应之气味。
(5)嗅味阈值(odor threshold value)：嗅味阈值包括可以嗅觉气味存在的感觉阈值和能够定出气味特性的识别阈值，本作业要点规定使用的是感觉阈值。(恶臭的测定 三点比较式臭袋法[GB/T 14675-93]）
(6)挥发性有机物(VOC)：指有机化合物成分之总称，以VOC表示。但不包括甲烷、一氧化碳、二氧化碳、碳酸、碳化物、碳酸盐、碳酸铵等化合物。
(7)难以检测设备元件：指不易以检测仪器进行一般性量测之设备元件，包括从地面进行检测时，位在高于地面达五公尺以上之设备元件；或从平台进行检测时，位在高于该平台达二公尺以上之设备元件。
(8)设备元件VOC洩漏定义：除安全释压装置VOC洩漏管制值为100ppm外，其余设备元件管制值均为1000ppm。
1.4 工作职责
异味及VOC污染防治管理相关部门之工作职责规定如下，并应纳入各职务别之「工作规范」或「办事细则」供遵循：
(1)总管理处大陆安卫环处：
A.全厂区异味及VOC污染防治管理工作之推动、督导、检核及改善。
B.全厂区员工异味官能训练推动。
C.全厂区公共区域及邻近地区异味巡检作业推动。
D.全厂区VOC洩漏监(检)测作业推动与检核。
(2)公司驻大陆安卫环室：
A.全公司异味及VOC污染防治管理工作之推动、督导、检核及改善。
B.全公司异味巡检作业推动与执行。
C.全公司VOC洩漏监(检)测作业推动与检核。
D.督导各厂(处)废气污染源污染防治设施正常运转及功能性改善。
(3)各厂(处)：
A.废气污染源污染防治设施正常运转及功能性改善。
B.废气污染源清查、建档及重要设备定期巡查检测。
C.异味污染防治措施编订、训练、定期检讨更新。
D.异味及VOC巡查、记录、异常反应通报及处理。
E.有组织固定污染源排气及厂周界空气品质依法检测。
F.配合厂区异味巡检部门发现异常时，会同现勘上下风处异味特性进行检核异常认定。
(4)厂区管理部：
A.厂区附近民众电话或直接到厂反应抱怨环境污染时，负责对外沟通协调。

2.废气污染源清查及异味污染防治措施编订
2.1 废气污染源清查汇总
(1)各部门应于投产前对辖区内废气污染源依附件一、附件二范例格式进行清查汇总。
A.有组织固定污染源，指生产过程中产生的废气通过排气筒向空气中排放的污染源，清查汇总内容包括：
a.有组织固定污染源编号(G1、G2、G3...以此类推)、名称、数量、处理能力或规格；
b.处理废气来源及废气成分；
c.排放口数量、高度、直径、温度；
d.排放废气污染物名称、臭味特性、臭味阈值、排放规律、排放去向；
B.无组织排放源，指没有排气筒或排气筒高度低于15m的排放源，清查汇总类别至少包括：
a.贮槽呼吸阀排气;
b.贮槽检修清洗时排气;
c.装卸料排气;
d.设备元件洩漏排气;
e.设备管件保养拆装排气;
f.其他（如废水各处理设施异味，冷却水塔异味等）
2.2 编订异味污染防治措施纳入SOP执行
(1)针对各项废气污染源编订各项异味污染防治措施：包括废气处理工艺及处理设施操作SOP、制程停开车之际污染防治措施、制程异常排气状况改变废气处理设施操作条件应对措施、装卸料排气废气防治措施、贮槽清槽与检修时异味防治措施、原物料贮槽呼吸阀排气处理措施、设备VOC洩漏因应措施、设备管件保养拆修时VOC逸散防治措施等。
(2)各项异味污染防治措施应定期进行可操作性与完整性检讨，并纳入SOP中执行。
3.异味污染防治SOP教育训练
人员异味污染防治SOP教育训练依企业大陆地区「训练管理办法」相关规定办理。
4.员工异味官能教育训练
4.1 训练对象
(1)担任环保管理工作之员工，包括各级主管人员、环境保护管理人员、环境稽核人员、异味巡检人员等。
(2)厂区警卫部门领班(含)级以上人员。
4.2训练执行及异味特征建立
大陆安卫环处定期（每年1次）为上述训练对象之新进人员及无法辨识异味来源之人员安排异味官能训练，另建立各厂(处)臭味化学物（含中间产物）之异味特征（如附件三），供各部门参考，利于异味来源判定及对异味统一描述。
5.重要设备逸散源清查与巡查检测
5.1 重要设备逸散源清查对象
针对宁波厂区各制程使用之控制阀、泵浦、压缩机、安全释压装置及呼吸阀等异味及VOC逸散量较大之重要设备。
5.2 重要设备逸散源清查建档填报
(1)各厂(处)依附件四范例内容所示，依次填报重要设备所在楼层、重要设备编号（用括号括出且位码最多9位俾利后续电脑建档）、流体类型、设备型式、VOC逸散排放去向、是否需检测、流体组成、是否属难以检测设备等资料。
(2)其中在流体类型填报方面：流体如属气体则用“G”表示；属轻质液则用“L”表示；属重质液则用“H”表示。
(3)在设备型式填报方面：重要设备如是控制阀用“V”表示；泵浦用“P”表示；安全释压装置用“R”表示；呼吸阀用“B”表示；压缩机用“C”表示。
(4)在重要设备是否检测定义方面：如设备属无轴封泵浦、或安全释压装置与贮槽呼吸阀已有密闭系统尾气收集处理者得免检测，但须指明废气去向。
5.3 重要设备逸散管制值及巡查检测频率
(1)重要设备逸散浓度管制值及改善期限：
重要设备逸散浓度管制值如1.3（8）名词定义，经发现洩漏者，应于发现时起四十八小时内以锁紧或密封等方式修护。无法以锁紧或密封等方式修护者应于发现日起十五日内以更换零件或克漏等方式修护。特殊危化物质对人员作业环境危害大，各部门检讨加严管制。
(2)巡查频率：制程人员至少每周一次对重要设备执行自主巡查作业，巡查记录表单存档备查。
(3)检测频率：各厂(处)安排人员每三个月用VOC检测仪检测一次，仪器侦测极限为ppm级(含)以下并应定期校正。「重要设备逸散源检测记录表」如附件五。难以检测设备允许检测频率降为1次/2年。
5.4 重要设备VOC采样检测方式
主要检测控制阀、泵浦、压缩机等设备轴封易逸散处；安全释压装置、呼吸阀释出口；各类重要设备进出口连接法兰，具体检测方式详细如附件六。
5.5 外部查核
公司及总管理处驻大陆安卫环部门不定期查核各厂(处)检测记录并现场抽查重要设备逸散情形。
6.红外线气体测漏显像仪检测应用
6.1 厂内自主检测VOC洩漏源
各厂(处)应至少每半年以该仪器全面自主检测制程设备及管线法兰，以提升自主检查之深度，及全面掌握监控洩漏源。另各厂(处)制程岁修后开车、定检与大修前后、公共管线巡检、难以检测设备元件亦应使用该仪器检测，以排查安全隐患。
6.2 红外线气体测漏显像仪应用训练
总管理处大陆安卫环部门每年定期统筹排定红外线气体测漏显像仪借用期程，汇总分享实机检测应用效果明显案例，以此扩大该项设备在各厂(处)间之应用。
7.厂区巡查检核
7.1厂内自主检查及异常通报
(1)各部门应依大陆地区「环保监督管理办法」规定分早、中、夜班别（含例假日）每班指派专人巡查辖区内及周界异味及VOC污染状况，并依规定记录巡查结果。另各部门如有制程停车开、污染防治处理设施故障、贮槽开槽检修、制程设备发生大量洩漏等状况时，应增加至厂处下风向环境敏感处巡查，取样分析，具体可参考厂区异味联合巡检路线附图一。
(2)各厂(处)发现异味及VOC污染应依大陆地区「环保监督管理办法」规定通报相关环保主管单位。
7.2厂区联合检核
(1)大陆安卫环处应召集各公司驻大陆安卫环部门组成「厂区联合稽核小组」，由厂处制程课长(或厂务主管)轮流担任联检小组组长，主导「联合稽核小组」运作，以检核厂区周界及各厂(处)厂界异味污染防治执行情形。
(2)稽核小组每周实施一次厂区异味联合检核作业，检核路线包括各厂(处)厂界公共区域及厂区周边敏感地区，并视实际运作情形，由大陆安卫环处召集各公司检讨适时修订，检核结果记录于联检记录表(附件七)中。
(3)「联合稽核小组」依据环保联检排定时程，使用红外线气体测漏显像仪检核各厂(处)制程设备及管线法兰VOC逸散情形。
7.3 检核异味之认定
(1)检核人员查觉异味异常，应即通知异常部门厂长(含)级以上主管（或其指派人员）至现场确认，并将确认异常事项记录于巡查记录表， 被检核部门须于被告知异常后10分钟内(宁波厂区周界异常则20分钟内)至现场配合检核及调查鉴定，不得有拖延、拒绝、妨碍等情形，否则经检核人员认定后不得再提出异议。异常确认后由异常部门厂长(含)级以上主管(或其指派人员)签认。
(2)异味巡检小组认定异味来源于该厂时，该厂人员不得有推卸、拒签情形。
(3)异常厂处会同人员需如实说明异常原因，如该厂处不愿承认，巡检小组进入厂追查，经确认异常来源则开立「环保重大异常单」提报惩处。
7.4 异常反应及处理
本管理作业要点7.2及7.3等条之检(稽)核异常事项，应依「作业检核管理电脑作业」之规定，执行立案管制、异常惩处、改善追踪及数据汇总提报等作业。
8.异味影响厂外应急处理
(1)各厂(处)发生异味污染并有影响邻近居民之虞时，除采取紧急应变处理措施外，应依大陆地区「环保监督管理办法」3.2(3)规定通报环保主管单位。异味影响之村落可据风向由附图二判定。
(2)厂区附近民众电话或直接到厂反应抱怨环境污染时，厂区管理部应依大陆地区「环保监督管理办法」5.2项规定接洽了解及沟通说明。
9.厂区周界大气污染源资料建立
公司及总管理处驻大陆安卫环部门定期调查汇总厂区周界大气污染源，建立「厂区周界大气污染源分布图」（如附图三）供各部门参考。
10.实施与修改
本作业要点呈安卫环中心 副总经理核准后实施，修改时亦同。
宁波厂区异味及VOC A－1 2012年 01 月 日第 次修订 污染防治管理作业要点

宁波厂区有组织固定污染源明细及异味污染防治措施检讨（范例）
公司：XXXXX

有组织固定污染源
处理废气来源及主要废气成分
排放口参数
排放废气污染物
异味污染防治措施检讨
(附污染源分布图)
编号
名称
数量
处理能力或规格
处理废气来源
废气
成分
数量
高度/m
直径/m
温度/0C
名称
臭味特性
臭味阈值
排放规律
排放去向
G1
废气催化氧化处理装置
1套
11.3×104m3/h*1
(1)丙烯酸反应废气
AA
1
42
2
179
AA
酸味带呛辣
0.092
连续
大气
1.本厂有组织废气经处理达标后，排放的尾气无刺激性，无害无味，附污染源分布图、废气处理主要工艺流程及处理设施操作SOP如附件。

2.制程停开车均确保污染设施正常运行，在开车之前先启动废气处理系统，停车后废气处理系统再运行6~8H方可停止，停开车之际污染防治措施SOP如附件。

(2)丙烯酸装置收集的废气
AA
MA
辛辣味
0.263
(3)丙烯酸甲酯装置收集的废气
MA
BA

(4)丙烯酸丁酯装置收集的废气
BA

(5)丙烯酸异辛酯装置收集的废气
EHA

(6)储槽和装卸系统收集的废气

G2
残液焚烧炉
1套
4t/h
*1
(1)焚烧残液过程中产生的尾气

1
50
2.5
95
SO2

连续
大气
CO

TSP

(2)残液、废水储槽收集的废气

烟尘

HC

G3
废水催化氧化装置
3套
20.8t/h*3
废水处理的尾气

1
35
1
90
NO2

连续
大气
TSP

附件一

宁波厂区异味及VOC A－2 2012年 01 月 日第 次修订 污染防治管理作业要点

宁波厂区无组织排放源明细及异味污染防治措施检讨（范例）
公司：XXXXXX

编号
类型
废气污染源
废气成分及特性
异味污染防治措施检讨
(附污染源分布图)
名称
数量
名称
臭味特性
臭味阈值
排放规律
排放去向
g1
原物料贮槽呼吸、检修排气
原料BD贮槽呼吸、检修排气
2
BD
煤气味

间歇
地面燃烧塔
1.贮罐类型(压力球罐？拱顶罐？内浮顶罐?)
压力球罐
2.呼吸、检修排气是否有收集送处理设施？若无，如何防止异味逸散？
至废气处理设施处理。
3.是否有洩漏侦测报警设施？定期自行检测查核？
有，侦测器每年进行委外检测。
g2
反应槽(釜)检修排气
反应槽(釜)检修排气
30
SM
AN
BD
乳胶味
0.0047

间歇
初期至RTO，后期排大气
1.是否有排气收集送处理设施？若无，如何防止异味逸散？
清槽初期废气收集至RTO处理，后期人工清槽期间采用强制通风，废气直接排入大气。
2.检修前如何确认槽内VOC浓度，不致开槽检修时发生异味逸散？
水刀清洗期间，废水废气均有效处理，但开启清槽时无法确保无异味逸散。
3.检修过程中如何最大程度降低VOC异味逸散(如冲洗槽壁产生清洗废水排放过程如何防止异味逸散)？
附件二
4.以设备编号列表提供反应槽(釜)明细。
g3
装卸料排气
原物料、辅料、(半)成品装卸过程逸散废气
5
DMF
TDDM
鱼腥味
特殊臭味
0.47

间歇
大气
1.是否有废气回收设施？若无，如何防止异味逸散？
收料过程中确保密闭，废气通过贮槽废气收集系统至RTO。
2.如何防止罐装结束，罐装臂收回时残留成品逸散及滴漏？
详如SOP
3.是否定期检查槽车人孔盖紧密性？
g4
设备元件洩漏排气
机泵轴封与阀门以及管道接口处漏气
不详

间歇
大气
1.现场是否有洩漏自动侦测及报警仪器？
有配备气体侦测器。
2.是否有定期人工检测查核(至少设定重点区域)？
无。
g5
设备管件保养拆装排气
原物料管线拆装排气
不详
SM
AN
BD
乳胶味

间歇
大气
1.拆装前如何确认管线内部无残留？
2.管线清洗产生废水排放过程如何防止异味逸散？
3.拆装后如何确认紧密无洩漏？
4.是否有SOP？若无，如何规范作业？
半成品管线拆装排气
成品管线拆装排气
g6
其它
废水收集池逸散废气

间歇
蓄热式焚化炉
1. 废气收集处理设施？
收集送至RTO处理。
冷却水塔排气

连续
大气
添加无异味之药剂。

宁波厂区各臭味化学物之异味特征
公司
厂处
臭味化学物
异味特征
台化
ABS
二甲基甲酰胺（DMF）
烧塑料味（液态为鱼腥味）
苯乙烯（SM）
油漆味（带甜味）
PTA
对二甲苯（PX）
苹果青香（芳香）
醋酸（HAC）
酸味，食用醋味
甲醇（MEOH）
油漆味（带农药味）
PS
苯乙烯（SM）
油漆味（带甜味）
乙苯(EB)
油漆味（刺激性）
台塑
AA/AE
甲醇（MEOH）
油漆味（带农药味）
正丁醇（BUOH）
腐臭味
异辛醇（EHOH）
薄荷清凉香味
丙烯酸（AA）
酸味带呛辣
丙烯酸甲酯（MA）
强烈辛辣味（臭蒜味）
丙烯酸丁酯（BA）
较强辛辣味
丙烯酸异辛酯（EHA）
辛辣味
附件三
宁波厂区异味及VOC A－3 2012年 01 月 日第 次修订 污染防治管理作业要点

宁波厂区异味及VOC A－4 2012年 01 月 日第 次修订 污染防治管理作业要点

重要设备清查建档（范例）
公司： 部门代号： 建档日期：
序号
楼层
重要设备编号
流体
类型
设备
型式
VOC逸散
排放去向
是否
检测
流体组成
难以
检测
位 置 及 其 他 描 述
1
F04
(PSV-201)
L
R
安全阀气液分离槽
N
PX、HAC
N
V+2051顶部PV管
2
F04
（PSV-204）
L
R
安全阀气液分离槽
N
PX、HAC
N
E-2101入口管线
3
F07
（PSV-30101A）
G
R
常压吸收塔
N
HAC气
N
E-3021A OUTLET LINE
4
F07
（PSV-30101B）
G
R
常压吸收塔
N
HAC气
N
E-3021A OUTLET LINE
5
F07
（PSV-30101C）
G
R
常压吸收塔
N
HAC气
N
E-3021A OUTLET LINE
6
F07
（PSV-30101D）
G
R
常压吸收塔
N
HAC气
N
E-3021A OUTLET LINE
7
F07
（PSV-30102A）
G
R
常压吸收塔
N
HAC气
N
E-3021B OUTLET LINE
8
F07
（PSV-30102B）
G
R
常压吸收塔
N
HAC气
N
E-3021B OUTLET LINE
9
F07
（PSV-30102C）
G
R
常压吸收塔
N
HAC气
N
E-3021B OUTLET LINE
10
F07
（PSV-30102D）
G
R
常压吸收塔
N
HAC气
N
E-3021B OUTLET LINE
11
F05
（PSV-32701A1）
G
R
大气
Y
尾气
N
V-3275A顶部
12
F05
（PSV-32701A2）
G
R
大气
Y
尾气
N
V-3275A顶部
13
F05
（PSV-32701A3）
G
R
大气
Y
尾气
N
V-3275A顶部
14
F05
（PSV-32701A4）
G
R
大气
Y
尾气
N
V-3275A顶部
15
F05
（PSV-32701B1）
G
R
大气
Y
尾气
N
V-3275B顶部
16
F05
（PSV-32701B2）
G
R
大气
Y
尾气
N
V-3275B顶部
17
F05
（PSV-32701B3）
G
R
大气
Y
尾气
N
V-3275B顶部
18
F05
（PSV-32701B4）
G
R
大气
Y
尾气
N
V-3275B顶部
19
F02
（PSV-32901A）
G
R
大气
Y
尾气
N
V-3295顶部
附件四

附件五
重要设备逸散源定期检测报告
公司：

部门（代号）：

序号
重要设备编号
设备型式
流体组成
检验日期
检测值
(ppm)
管制浓度
(ppm)
洩漏点描述
1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

备注：除安全释压装置逸散管制值为100ppm外，其余设备逸散管制值均为1000ppm。
主管： 检测人员：

宁波厂区异味及VOC A－6 2012年 01 月 日第 次修订 污染防治管理作业要点

附件六

宁波厂区异味及VOC A－7 2012年 01 月 日第 次修订 污染防治管理作业要点

附件六

宁波厂区异味及VOC A－8 2012年 01 月 日第 次修订 污染防治管理作业要点

附件六

宁波厂区异味及VOC A－9 2012年 01 月 日第 次修订 污染防治管理作业要点

附件六

宁波厂区异味及VOC A－10 2012年 01 月 日第 次修订 污染防治管理作业要点

附件六

宁波厂区异味及VOC A－11 2012年 01 月 日第 次修订 污染防治管理作业要点

附件六

宁波厂区异味及VOC A－12 2012年 01 月 日第 次修订 污染防治管理作业要点

附件六

宁波厂区异味及VOC A－13 2012年 01 月 日第 次修订 污染防治管理作业要点

附件六

附件六
宁波厂区异味及VOC A－14 2012年 01月 日第 次修订 污染防治管理作业要点

宁波厂区异味及VOC A－15 2012年 01 月 日第 次修订污染防治管理作业要点

附件六

宁波厂区环保联合检核纪录表--公共区域环境巡查
宁波厂区异味及VOC A－16 2012年 01 月 日第 次修订 污染防治管理作业要点

检核日期：
当日气象：
当日风向：
(1)环境异味巡查
(2) 厂周界或作业区明显粒状污染物散布情形
巡检地点
巡检时间
巡检结果
巡检结果

正常
异常说明
临港二路

(3)废气排放管道异常黑、黄烟情形
老329国道

巡检结果

临港一路

PS东南角(东门口)

(4)公共雨水渠道水质异常颜色或异常味道
PS东北角

巡检结果
巡检结果
热电东北角

PTA东北角(热电西北)

(5)公共区域废弃物弃置情形
PTA槽区东北角

巡检结果

PTA槽区西北角

PTA西北角

(6)道路运输车辆扬尘污染
AE西北角(检验中心)

巡检结果

AE西南角

AE东南角(PTA西南)

(7)机台设备异常噪声情形
PTA东南角(ABS东北)

巡检结果

ABS东南角(台化成品)

ABS西南角(PVC东南)

(8)其它公共区域环境整理整顿
PVC西南角

巡检结果

西门口

联检小组
联
检
人
员
台塑公司

联检组长： 经办：
台化公司

总管理处

附件七七

宁波厂区异味及VOC B－1 2012年 01 月 日第 次修订污染防治管理作业要点

寧波鋼鐵廠
北侖霞浦鎮
東
西
北
南

附图一

宁波厂区异味及VOC B－2 2012年 01 月 日第 次修订污染防治管理作业要点

附图二

宁波厂区异味及VOC B－3 2012年 01 月 日第 次修订污染防治管理作业要点

附图三米
