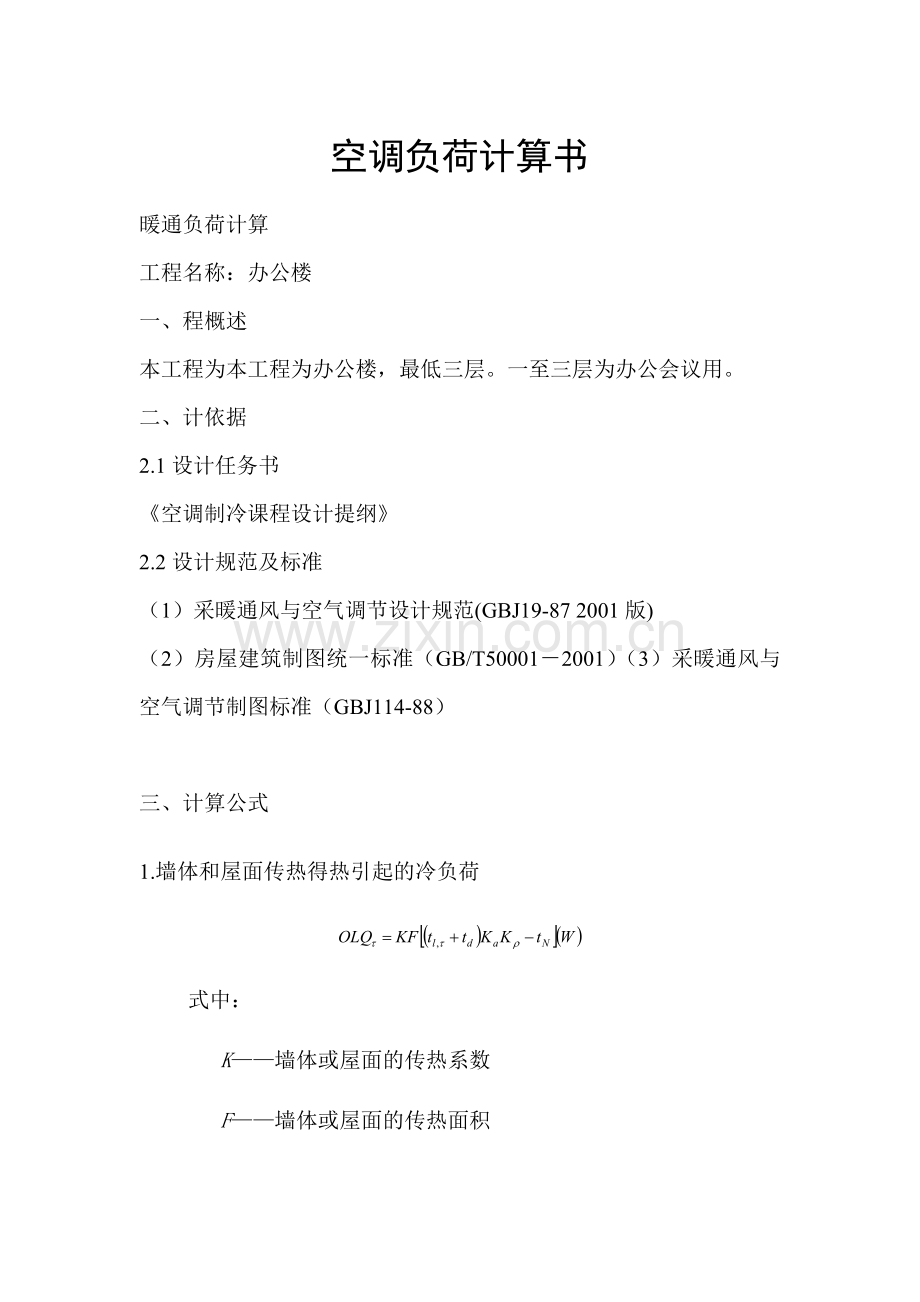

空调负荷计算书
暖通负荷计算
工程名称：办公楼
一、程概述
本工程为本工程为办公楼，最低三层。一至三层为办公会议用。
二、计依据
2.1设计任务书
《空调制冷课程设计提纲》
2.2设计规范及标准
（1）采暖通风与空气调节设计规范(GBJ19-87 2001版)
（2）房屋建筑制图统一标准（GB/T50001－2001）（3）采暖通风与空气调节制图标准（GBJ114-88）

三、计算公式
1.墙体和屋面传热得热引起的冷负荷

式中：
K——墙体或屋面的传热系数
F——墙体或屋面的传热面积

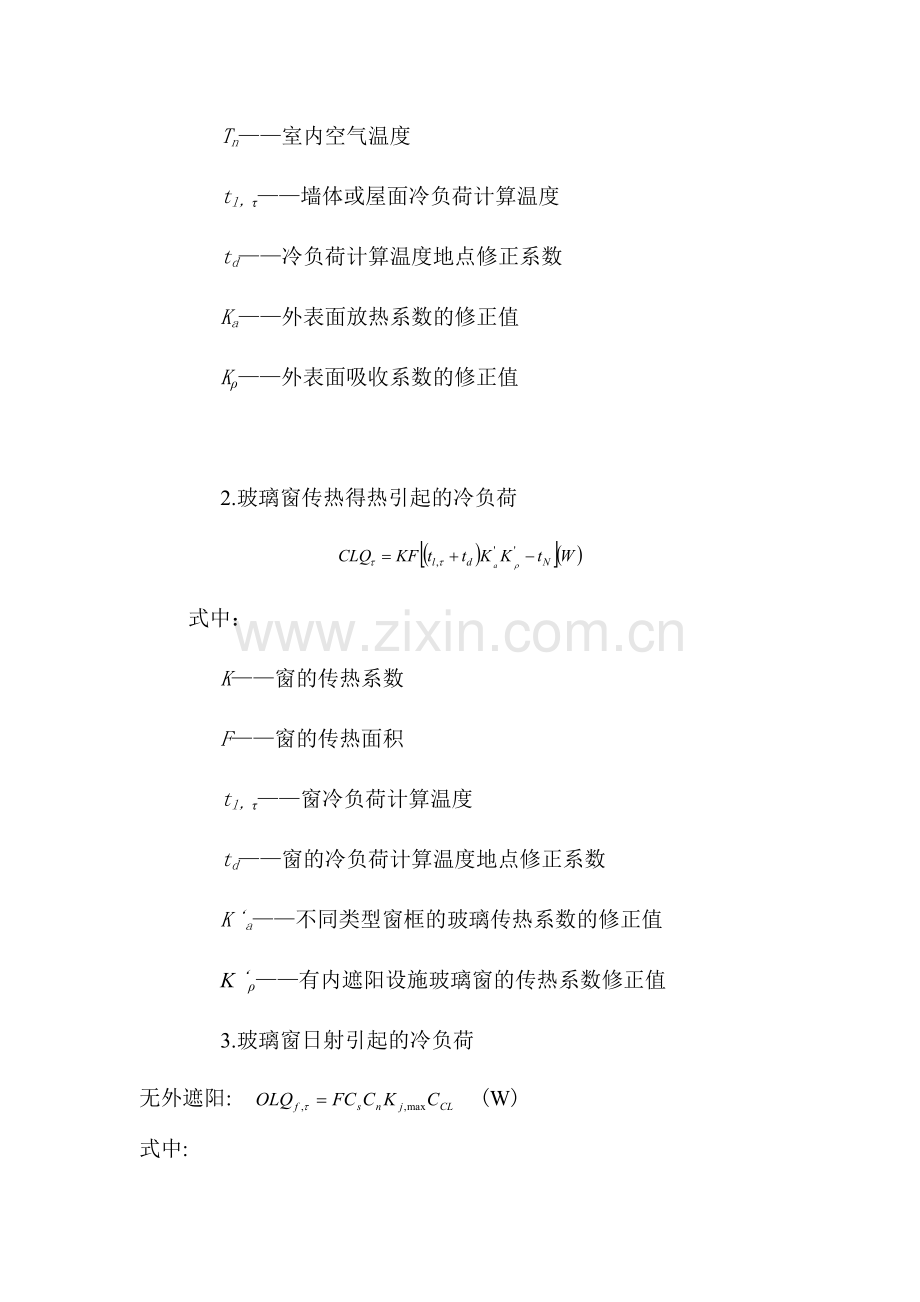

Tn——室内空气温度
tl，τ——墙体或屋面冷负荷计算温度
td——冷负荷计算温度地点修正系数
Ka——外表面放热系数的修正值
Kρ——外表面吸收系数的修正值

2.玻璃窗传热得热引起的冷负荷

式中：
K——窗的传热系数
F——窗的传热面积
tl，τ——窗冷负荷计算温度
td——窗的冷负荷计算温度地点修正系数
K‘a——不同类型窗框的玻璃传热系数的修正值
K‘ρ——有内遮阳设施玻璃窗的传热系数修正值
3.玻璃窗日射引起的冷负荷
无外遮阳: (W)
式中:
Kj,max——不同纬度带各朝向7月份日射得热因数得最大值,W/m2
F ——玻璃窗得有效面积,m2,是窗得面积乘以有效面积系数Ca
Cs,Cn ——玻璃窗遮挡系数和窗内遮阳设施得这样系数;
CCL ——玻璃窗冷负荷系数,以北纬27度30分为界划分为南,北两区;
有外遮阳阴影部分得日射冷负荷:
(W)
照光部分得日射冷负荷:
(W)
式中:
Fs——窗户得阴影面积,m2
Fr——窗户的照光面积,m2
(DJ,max)N——北向的日射得热因数最大值,W/m2
(CCL)N——北向玻璃窗的冷负荷系数

4人体冷负荷
人体得热量：
Q=qn1n2
式中：
q——不同室温和劳动性质时成年男子的全热散热量
n1——室内人数
n2——群集系数
人体得热量引起的冷负荷
CLQτ=QSCCL+ Qτ
式中：
Qs——人体显热得热量
Qτ——人体潜热得热量
CCL——人体的冷负荷系数
5.灯光冷负荷
照明得热量：
Qτ=N(白帜灯)
Qτ=n1n2N（荧光灯）
式中：
N——照明灯具所需功率
n1——镇流器消耗功率系数
n2——灯光隔热系数
照明冷负荷
CLQτ=QτCCL
式中：
Qτ——照明得热量
CCL——照明冷负荷系数
6备冷负荷
工艺设备散热得热量

式中：
N——电机设备的安装功率
η——电动机效率
n1——利用系数，一般取0.7-0.9
n2——同时使用系数，一般取0.5-0.8
n3——负荷系数，一般取0.5左右
无保温密闭罩的电热设备散热量的得热量

式中：
n4——考虑排风带走热量的系数
工艺设备得热引起的冷负荷
CLQτ=QSCCL+ Qτ
式中：
Qs——设备显热得热量
Qτ——设备潜热得热量
CCL——设备的冷负荷系数
四、计算结果
建筑物总冷负荷:
建筑物冷负荷指标:
房间编号
房间名称
设计温度℃
房间面积m^2
最大负荷W
指标W/m^2
新风负荷W
