protel 封装大全

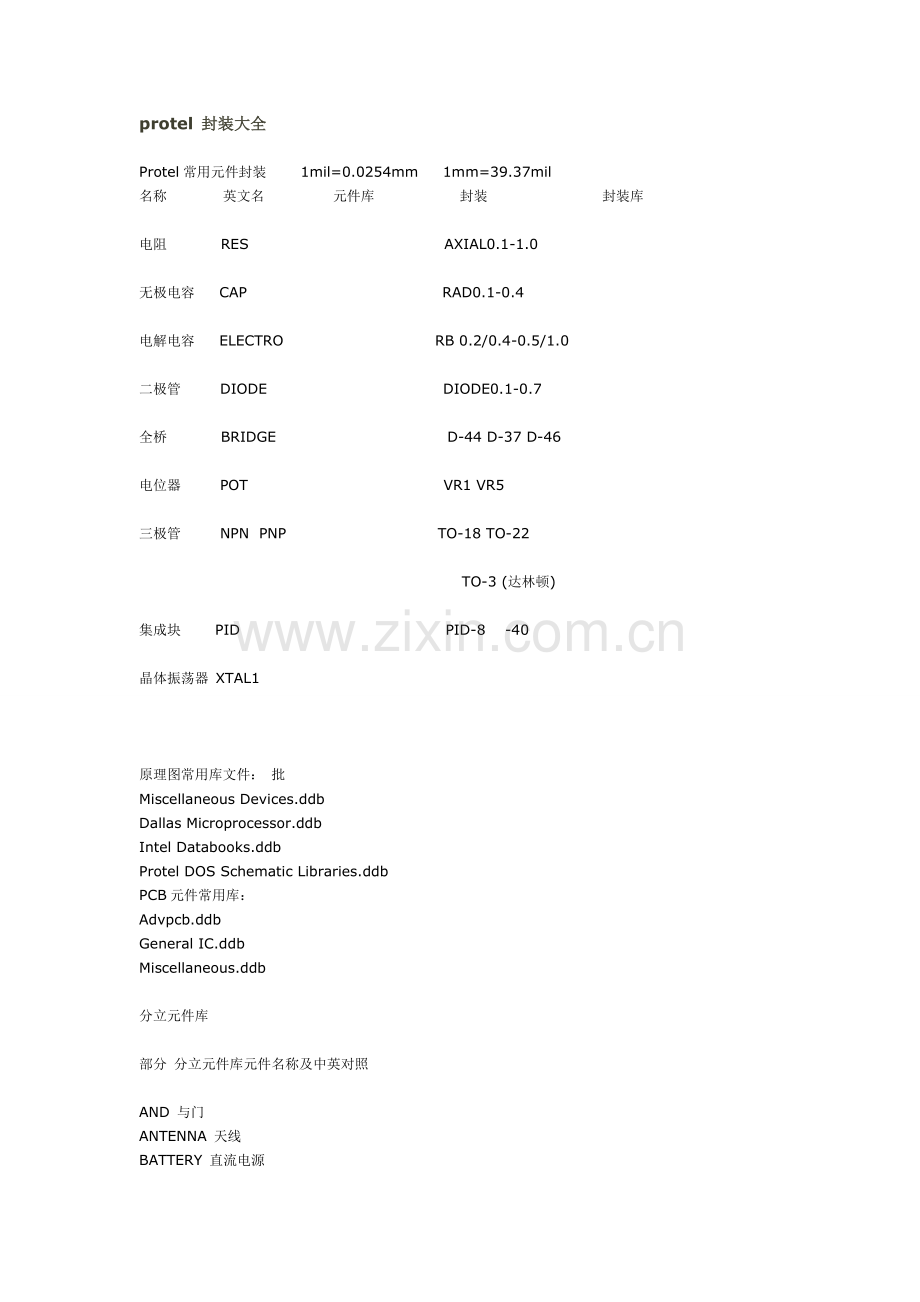

Protel常用元件封装       1mil=0.0254mm     1mm=39.37mil
名称           英文名              元件库                 封装                       封装库

电阻           RES                                        AXIAL0.1-1.0

无极电容     CAP                                        RAD0.1-0.4

电解电容     ELECTRO                               RB 0.2/0.4-0.5/1.0

二极管        DIODE                                    DIODE0.1-0.7

全桥           BRIDGE                                   D-44 D-37 D-46

电位器        POT                                        VR1 VR5

三极管        NPN  PNP                               TO-18 TO-22

                                                                  TO-3 (达林顿)

集成块       PID                                          PID-8    -40

晶体振荡器 XTAL1

原理图常用库文件： 批
Miscellaneous Devices.ddb
Dallas Microprocessor.ddb
Intel Databooks.ddb
Protel DOS Schematic Libraries.ddb
PCB元件常用库：
Advpcb.ddb
General IC.ddb
Miscellaneous.ddb

分立元件库

部分 分立元件库元件名称及中英对照

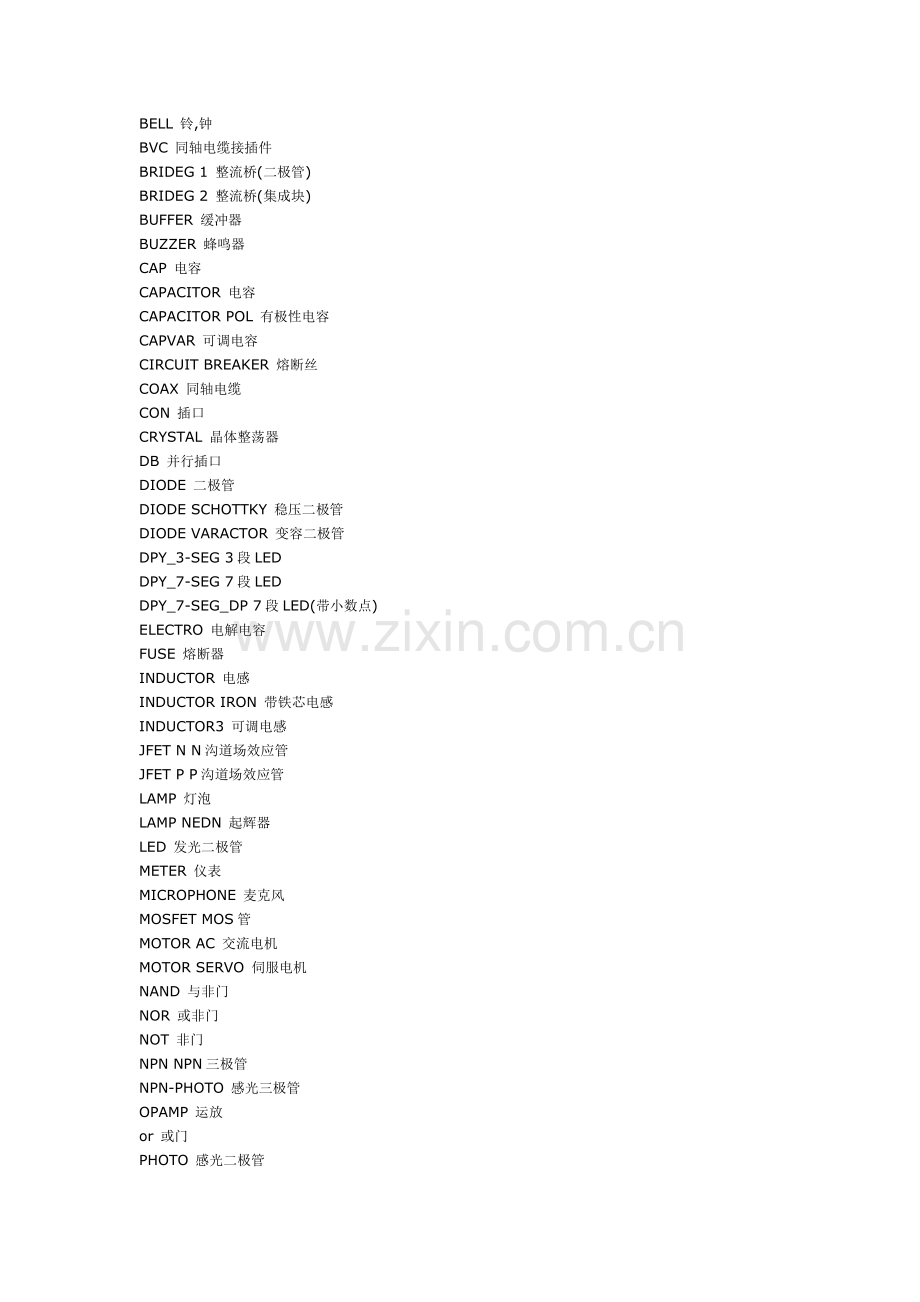

AND 与门
ANTENNA 天线
BATTERY 直流电源
BELL 铃,钟
BVC 同轴电缆接插件
BRIDEG 1 整流桥(二极管)
BRIDEG 2 整流桥(集成块)
BUFFER 缓冲器
BUZZER 蜂鸣器
CAP 电容
CAPACITOR 电容
CAPACITOR POL 有极性电容
CAPVAR 可调电容
CIRCUIT BREAKER 熔断丝
COAX 同轴电缆
CON 插口
CRYSTAL 晶体整荡器
DB 并行插口
DIODE 二极管
DIODE SCHOTTKY 稳压二极管
DIODE VARACTOR 变容二极管
DPY_3-SEG 3段LED
DPY_7-SEG 7段LED
DPY_7-SEG_DP 7段LED(带小数点)
ELECTRO 电解电容
FUSE 熔断器
INDUCTOR 电感
INDUCTOR IRON 带铁芯电感
INDUCTOR3 可调电感
JFET N N沟道场效应管
JFET P P沟道场效应管
LAMP 灯泡
LAMP NEDN 起辉器
LED 发光二极管
METER 仪表
MICROPHONE 麦克风
MOSFET MOS管
MOTOR AC 交流电机
MOTOR SERVO 伺服电机
NAND 与非门
NOR 或非门
NOT 非门
NPN NPN三极管
NPN-PHOTO 感光三极管
OPAMP 运放
or 或门
PHOTO 感光二极管
PNP 三极管
NPN DAR NPN三极管
PNP DAR PNP三极管
POT 滑线变阻器
PELAY-DPDT 双刀双掷继电器
RES1.2 电阻
RES3.4 可变电阻
RESISTOR BRIDGE ? 桥式电阻
RESPACK ? 电阻
SCR 晶闸管
PLUG ? 插头
PLUG AC FEMALE 三相交流插头
SOCKET ? 插座
SOURCE CURRENT 电流源
SOURCE VOLTAGE 电压源
SPEAKER 扬声器
SW ? 开关
SW-DPDY ? 双刀双掷开关
SW-SPST ? 单刀单掷开关
SW-PB 按钮
THERMISTOR 电热调节器
TRANS1 变压器
TRANS2 可调变压器
TRIAC ? 三端双向可控硅
TRIODE ? 三极真空管
VARISTOR 变阻器
ZENER ? 齐纳二极管
DPY_7-SEG_DP 数码管
SW-PB 开关

其他元件库

Protel Dos Schematic 4000 Cmos .Lib

40.系列CMOS管集成块元件库

4013 D 触发器
4027 JK 触发器
Protel Dos Schematic Analog Digital.Lib 模拟数字式集成块元件库

AD系列 DAC系列 HD系列 MC系列

Protel Dos Schematic Comparator.Lib 比较放大器元件库
Protel Dos Shcematic Intel.Lib INTEL公司生产的80系列CPU集成块元件库
Protel Dos Schematic Linear.lib 线性元件库
例555
Protel Dos Schemattic Memory Devices.Lib 内存存储器元件库
Protel Dos Schematic SYnertek.Lib SY系列集成块元件库
Protes Dos Schematic Motorlla.Lib 摩托罗拉公司生产

型号功能封装
AND与门
ANTNNA天线
BATTERY电池
BELL电铃
BNC高频线接插器
BUFFER缓冲器
BUZZER蜂鸣器
COAXPAIR带屏蔽的电缆进线器
FUSE1熔断器
FUSE2熔断丝
GND 地
LAMP 电灯
METE 表头
MICROPHONE 麦克风(话筒)
NAND 与非门
NEON 氖灯
NOR 或非门
NOT 非门
OPAMP 运算放大器
or 或门
PHONEJACKl 耳机插座
PHONEJACK2 耳机插座
PHONEPLUGl 耳机插头
PHONEPLUG2 耳机插头
PHONEPLUG3 耳机插头
PLUG 电气插头
PLUGSOCKET 电气插头
RCA 高频线接插器
RELAY-SPST 单刀单掷开关继电器
RELAY-SPDT 单刀双掷开关继电器
RELAY-DPST 双刀单双掷开关继电器
RELAY-DPDT 双刀双掷开关继电器
SOCKET 电气插座
SPEAKER 扬声器
SW-SPS 单刀单掷开关
SW-SPDT 单刀双掷开关
SW-DPST 双刀单掷开关
SW-DPDT 双刀双掷开关
SW-PB 按键开关
SW-6WAY 六路旋钮转换开关
SW—12WAY 十二路旋钮转换开关
SW-DIP4 双列直插封装四路开关 DIP8
SW-DIP8 双列直插封装八路开关 DIPl6
VOLTREG 电压变换器
TO-220
XNOR 异或非门
XOR 异或门
GND 地
VCC 电压螈
VDD 电压塬
VSS 电压源
+5 +5电压源
-5 -5电压源
+12 +12电压源
-12 -12电压源
+15 +15电压源
-15 -15电压源
+18 +18电压源
-18 -18电压源
+24 +24电压源
-24 -24电压源
+30 +30电压源
-30 -30电压源
BRIDGEl 二极管整流电桥
BRIDGE2 内封装二极管整电桥
BRIDGE
DIODE 极管
JFET-N N沟道结型场效应管JFET-P
LED 发光二极管
MOSFET-N1 N沟道金属氧化物半导体场效应管
MOSFET-N2 双栅型N沟道金属氧化物半导体场效应管
MOSFET-N3 增强型N沟道金属氧化物半导体效应管
MOSFET-N4 耗尽型N沟道金属氧化物半导体场效应管
MOSFET-PI P沟道金属氧化物半导体场效应管
MOSFET-P2 双栅型P沟道金属氧化物半导体场效应管
MOSFET-P3 增强型P沟道金属氧化物半导体场效应管
MOSFET-P4 耗尽型P沟道金属氧化物半导体场效应管
NPN NPN型晶体三极管
N-PHOTO NPN型光敏三极管
OPT01SO1 光电隔离开关(发光二极管+光敏二极管型)
OPTOIS02 光电隔离开关(发光二极管+光敏三极管型)
OPTOTRIAC 光电隔离开关(发光二极管+三端可控制硅型)
PHOTO 光敏二极管
PNP PNP型晶体三极管
PNP-PHOTO PNP型光敏三极管
SCR 可控硅整流器
TRIAC 三端双向可控硅开关
TUNNEL 隧道二极管
UNLJUNC-N N型单结晶体管
UNLJUNC-P P型单结晶体管
ZENERI 齐纳二极管
ZENER2 齐纳二极管
ZENER3 齐纳二极管
CAP 无级性电容器
CAPVAR 无极性电容器
CRYSTAL 石英晶体
ELECTR01 有极性电容器
ELECTRO2 有极性大电容器
INDUCTORI 电感器(线圈)
INDUCTOR2 带磁芯电感器(线圈)
INDUCTOR3 可调电感器(线圈)
INDUCIOR4 带磁芯可调电感器(线圈)
POT1 可调电位器(用波浪线表示)
POT2 可调电位器(用长矩形表示)
RESl 电阻器(用波浪线表示)
RES2 电阻器(用长矩形表示)
RES3 可调电阻器(用波浪线表示)
RES4 可调电阻器(用长矩形表示)
RESPACKI 八单元内封装集成电阻器之一(用波浪线表示) DIPl6
RESPACK2 八单元内封装集成电阻器之一(用长矩形表示) DIPl6
RESPACK3 完整的八单元内封装集成电阻器之一(用波浪线表示)DIPl6
RESPACK4 完整的八单元内封装集成电阻器之一(用长矩形表示) DIPl6
TRANSI 带铁芯变压器
TRANS2 带铁芯可调变压器
TRANS3 不带铁芯可调变压器
TRANS4 带铁芯三插头大变压器
TRANS5 带铁芯三插头大变压器
4PIN 4脚插座 FLY4
8PIN 8脚插座 IDC8
16PIN 16脚插座 IDCl6
20PIN 20脚插座 IDC20
26PIN 26脚插座 IDC26
34PIN 34脚插座 IDC34
40PIN 40脚插座 IDC40
50PIN 50脚插座 IDC50
DB9 9芯插座 DB9
DBl5 15芯插座 DBl5
DB25 25芯插座 DB25
DB37 37芯插座 DB37
protel dxp中

常用原理图库：
1. Miscellaneous Devices.IntLib
包括电阻、电容、三极管、二极管、发光二极管、三端稳压管、变压器、开关类、可控硅、场效应管、蜂鸣器、电感、天线、保险丝、一位数码管、麦克风等基本元件。
2. Miscellaneous Connectors.IntLib
各种插针，电源接头、耳机接头，串口等接插件。

常用PCB库
1.Miscellaneous Devices.IntLib
对应以上原理图库1的封装。
2.Miscellaneous Connectors.IntLib
对应原理图2的封装，常用芯片封装也在里面。
