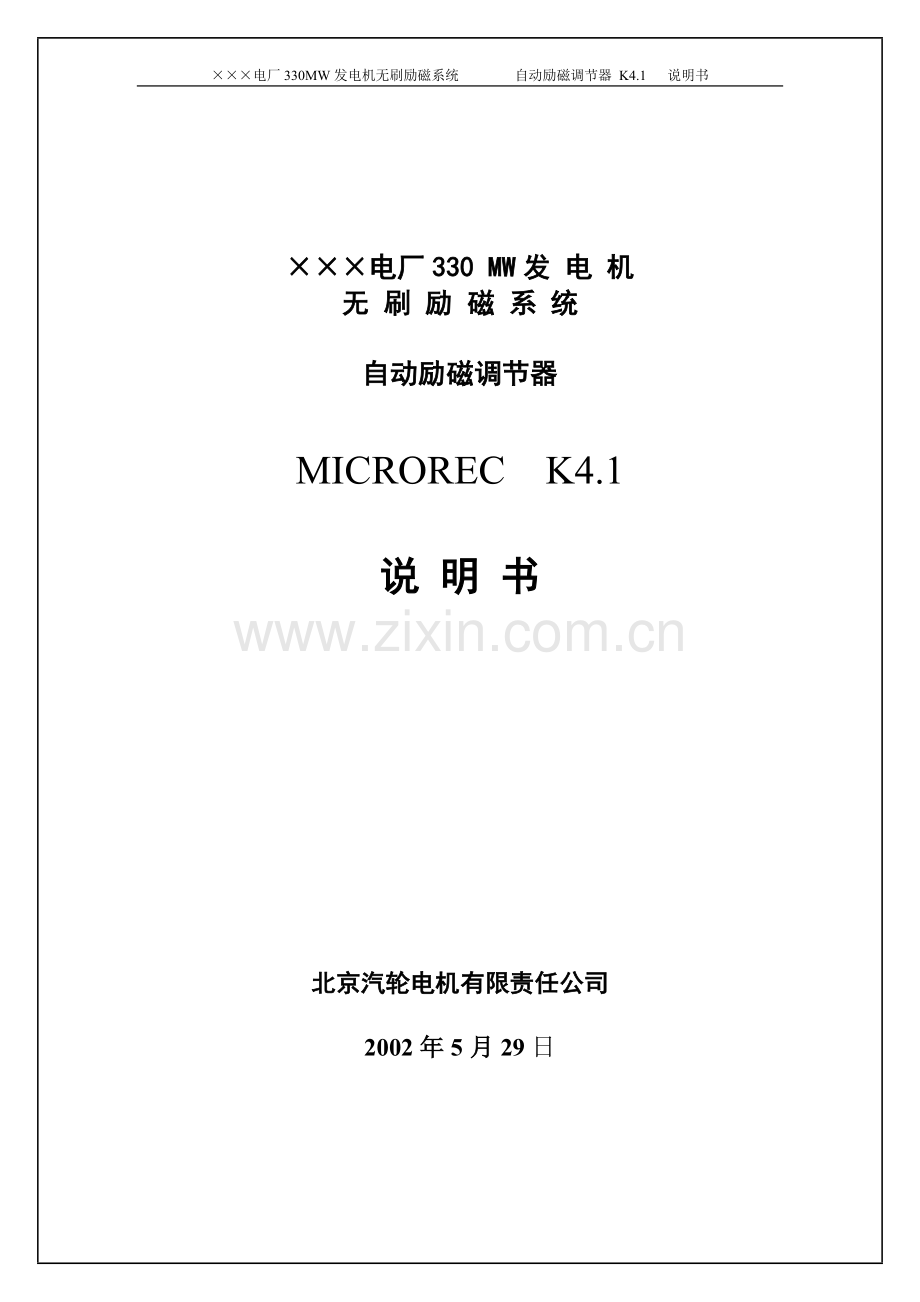

×××330MW发电机无刷励磁系统 K4.1说明书

×××电厂330 MW发 电 机
无 刷 励 磁 系 统

自动励磁调节器

MICROREC K4.1

说 明 书

北京汽轮电机有限责任公司

2002年5月29日

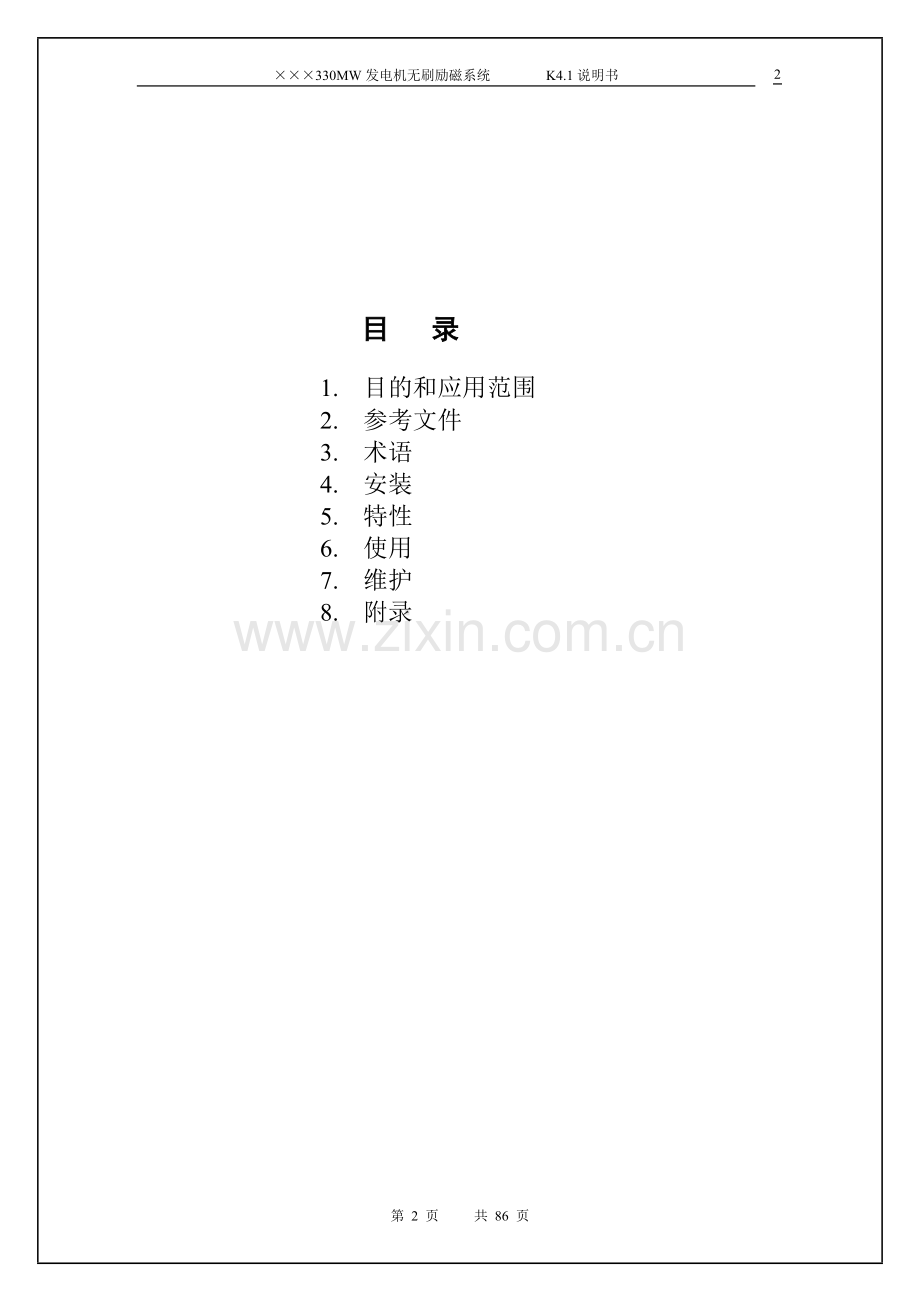

目 录

1. 目的和应用范围
2. 参考文件
3. 术语
4. 安装
5. 特性
6. 使用
7. 维护
8. 附录

修 改

修 改
日 期
修 改 清 单
0
27/07/98
文件生成
1
03/08/98
修改
2
15/09/98
用PEE修改后面的文件
A
01/04/99
完成改版
B
23/08/2000
显示改版信息

1 目的和应用范围

1.1. 目的

本文件详细说明了Microrec K4.1设备的配置和运行
条件。它提供基本的物理量输入/输出的信息、传感
器和调节器的输入/输出连接、与外部设备的连接、
通讯连接的特性、电缆型号以及贮存和运输条件等基
本信息。

1.2. 应用范围

本资料适用于Microrec K/C4技术的K4.1设备。
仅本资料允许外供。

2．参考文件

2.1. 参考文件

ALSTOM内部文件
ALSTOM的基准文件
插卡RDSP1说明
51-901516
插卡ESVI1说明
51-901481
插卡E64L1说明
51-901723
插卡CPRT1说明
51-901519
插卡CPRT2说明
51-901524
插卡CPRM1说明
51-901650
插卡IRVI20说明
51-901726
插卡ARTN1说明
51-901513

插卡MDEX1说明
51-901745
插卡MDMI1说明
51-901508
插卡MCRI1说明
51-901484
电源模块AMS4X说明
51-901716
插卡FRTN2说明
51-901725

插卡BCSL1说明
51-901700
插卡BCEL2说明
51-901684
插卡BCSRx说明
51-901686
插卡BCEA1说明
51-901688
插卡BCSA1说明
51-901690

GMOMICRORECK/C4
51-902264

2.2 适用文件

文 件
ALSTOM基准文件
插卡硬件配置指南
51-901520
外部电缆的总体要求
51-902203
EMC简化方法和安装要求
IEC-1000-5

3．术语

3.1. 术语表
待定

4．安装

4 .1. 机械安装

4.1.1 插件箱的机械性能：
高： 310mm
宽： 377mm
深： 402mm
重量(不包括插卡): 15kg
重量(包括插卡): 30kg
防护等级 IP20

4.1.2 机械装配
安装时必须留有足够的空间，以便能打开前门方
便地进行装配、控制和维护操作。此设备不需要
从背面进入。

4.1.2.1 装有5个插槽的插件箱
4.1.2.2 带密封罩的5个开槽结构的前视图
4.1.2.3 5个开槽结构的顶视图

4.1.3 K4.1调节器柜内部安装视图

4.2 冷却

调节器采用自然冷却，调节器的顶部和底部必须留有
0.3m的空间以确保空气的流通。有一点很明确，即在
调节器的底部不允许安装发热设备。如果运行在规定
的环境条件以外时需强迫风冷。

4.3 电气安装

为确保设备的安全运行，需选用高质量的电源。

4.3.1 技术要求

4.3.1.1 单相主电源电压

系统电源 (依据调节器版本)
额定电压: 20至230V AC
偏差: ±15%
频率: 50HZ
电流: 6A

需要一个不间断电源UPS以确保在主电源
故障时设备能保持运行。

中性点接法: 对于电子设备电源的电气安装
只采用中性点接地保护方式，保护接地使用
单独的导线接地。

4.3.1.2 直流电压

系统电源 (依据调节器型号)
额定电压： 50至250V DC
偏差： -20%至+25%
电流： 6A

输入/输出电源
额定电压： 24V DC
偏差： -20% 至 +25%
电流： 16A

注意：内部电源5V、15V和24V I/O的参考零点
通过机柜底盘接地。

注意：在插卡拔出或安装之前。硬件必须关断。

4.3.1.3 接地系统

设备的接地对于人身安全和防止电子干扰是十分
重要的。
为流过故障电流，接地电缆应尽可能的短并足够粗。
（其截面至少与电源线相同）。

设备接地时需考虑以下几点：
1. 交流主电源接地：接地电缆的截面必须至少与
电源导线相同。
2. 调节柜接地：用标号为PE的螺栓接地。接地
电缆至少6mm2。
3. 出线端子排接地：安装出线端子的各种DIN
导轨必须连接到机柜底盘的接地网，接地电缆
至少用6 mm2。

参见文件“通用接线要求”，详见51-902 123。

5．特性

5.1. 电气特性

特 性
标 准
等级
试验数据
备 注
绝缘
绝缘电阻
机壳接地电阻
IEC439-1
IEC439-1

≥100MW
≤0.1W
500V DC
2A
介电强度
50HZ时介电强度

抗冲击电压能力
IEC439-1
IEC950

IEC60

IEC1131-2

3

2
1000Vrms
2000Vrms
500Vrms
波形1.2/50ms 0.5J
3kv
1kv
一次<48V/GND
一次<48V/GND
过程/GND

电源/GND
I/O系统/GND
过载和短路时阻抗
IEC1131-2

30min 过载
0.8Zn
1.2In
1sec短路
0W

内部电源
外部电源
电源电压
正常波动范围

对短时中断迟钝缓慢地启动/关断。
IEC1131-2

IEC1131-2
IEC1131-2

125Vdc-20%+25%
230Vac ±15%

Un->0->Un
≤20ms

不误动作

5.2. 环境条件

特 性
标 准
等级
试验数据
备 注
在潮湿、闷热条件下通电
IEC68.2.3(Ca)

在温度40℃、相对湿度93%条件下运行96小时

调试

96小时运行期间，在10℃时运行1小时30分，在50℃时运行2小时30分，两种情况交替运行。

振动
IEC68.2.6(Fc)

（10-57）Hz为
0.075mmc
（50-500）Hz 为1g
持续时间2h/axis

5.3. 电磁环境

特性
标准
等级
试验数据
备注
抗电磁干扰
静电放电试验
IEC1000-4-2
3
接触面6kv
空气中8kv
波形5/30nsec
衰减振荡试验
IEC1131-2
3
2

2.5kv普通模式
1kv差动模式
1kv普通模式
0.5kv差动模式
接通电源
接通输入-输出
电冲击试验
IEC1000-4-4
3
电源2kv
输入输出1kv
波形5/50nsec
辐射H.F.磁场
IEC1000-4-3
3
10V/m
(271000)
MHZ
80%调制
电磁幅射
幅射
传导
EN50082-2
EN50082-2
A
A
EN55011等级A
EN55011等级A
主交流电源

5.4. 储存和运输

K4.1调节器的运输需要适当和安全的包装。

特性
标准
等级
试验数据
备注
低温储存
IEC68.2.1(Ab)

-25℃ 96小时
±3℃
干热存储
IEC68.2.2(Bd)

+70℃ 96小时
±2℃
湿热存储
IEC68.2.30(Db)

25℃12小时6个周期，然后温度为55℃、湿度为93% 12个小时
±3℃
振动
IEC68.2.2(Fc)

（10-57）Hz
为 0.075mmc
（50-500）Hz为1g
持续时间2h/axis

机械元件重量：

6插槽插件箱系统： 3kg
6插槽支架系统： 4.7kg
6插槽箱盖系统： 3.8kg
6插槽屏蔽系统： 0.7kg
电源模块支架 1.3kg
IRVI20模块支架 1.2kg
机械元件的总重量 14.7kg

电子元件重量

一个插卡近似重量： 0.5kg
FRTN2背板重量： 0.9kg
ARTN1模块： 0.130kg
AMS40,41,42电源装配： 2.9kg (机械和电子元件)
IRVI20模块： 2kg (机械和电子元件)

6. 使用

6.1. 概述

Microrec K4.1由调节、配置和维护工具组成。
ALSTOM GT公司还开发了一个发电机Matlab/Simulink
基础应用工具。

6.2. 配置和维护软件
查看文件：《用户界面指南》，参考51-900653

6.3. 硬件

6.3.1. 概述
本章包括所有调节模块及相关元件的信息，但并
不包括所有元件的信息。请参考设备组成表。
Microrec K4.1由以下模块组成：
机架
电源模块
处理模块
输入/输出模块
专用模块
辅助模块
端子排
操作界面终端（BCLO）
通讯

6.3.1.1. 框架
框架上装有电源、处理模块、输入/输出模
块及必要的辅助模块.

6.3.1.2. 电源模块
电源模块的型号取决于它的电源。它被安
装在插件箱的指定位置。

6.3.1.3. 处理模块

处理模块是一个具有微处理器的CPU。此CPU
可配有一个子通讯模块。它和检测模块一起都
装在调节器的前面。处理模块必须插入插件箱
的第0号插槽内。

6.3.1.4. 输入/输出模块

输入输出模块是数据采集插卡，安装在插件箱
内。它们不仅用于模拟和数字输入信号的采集，
也用于产生模拟和离散输出信号。这些插卡通
过扁平电缆与用户端子排相连。

6.3.1.5. 辅助模块

辅助模块为数字调节器提供辅助功能，例如，
高电平模拟信号整形。它们是专用模块。

6.3.1.6. 用户端子排

用户端子排安装在插件箱外部。它们集中了信
号整形部件，可以将传感器和执行机构直接连接。

6.3.1.7. 操作界面终端

操作界面终端是控制台。它具有4排20个字
符显示、视图选择和命令键。

6.3.1.8. 通讯

调节器具有与外部设备的通讯串行线，例如
DCS、操作界面终端。

6.3.2. MICROREC K/C4 机架

6.3.2.1. 插件箱结构

插件箱结构有两种形式，它们的区别仅在于
输入/输出插卡插槽的数目不同。一种是2个
I/O插槽(C4.2)，另一种是5个I/O插槽（C4.5）。
对于K4.1，只使用5个插槽结构。

每个机架包括：
¥ 墙上安装和柜内安装的固定部件。
¥ 安装I/O模块和处理模块的插件箱。此插件箱
配有一个前面板，用于检测模块的安装。
¥ 调节器右侧的可插拔式电源模块
¥ 保护罩

对于特殊要求，辅助模块可安装在C4.5型框架上，
此模块必须安装在插件箱的左侧。

电压调节器视图

6.3.2.2. 后面板插卡

结构因后面板插卡的型号而不同。这个后面板插
卡安装在插件箱上，并提供：
¥ I/O模块与处理模块之间信号的直接连接。
¥ 端子排的连线
¥ 对于处理模块和I/O模块的电源分配
后面板插卡有几种类型。其中一些是通用插卡，
适用于大多数要求（如C4.20，C4.50），另一些
插卡有特定的用途（如C4.51）。

结构
后面板
插卡
I/O
模块
ESVIA
总线
ESVIL
总线
应用类型
C4.2-0
FDP21
2
插槽1-2
插槽1-2
带CPU(CISC处理器)的通用插卡
C4.2-1
FDP22
0
C4.5-0
FDP51
5
插槽1-4
插槽1-5
带DSP处理器的通用插卡
C4.5-1
FRTN2
3
插槽1-3
插槽1-3
MICROREC K4.1电压调节器

通讯总线:
处理模块与输入/输出模块之间的通讯通过两个独立的
总线：ESVIA和ESVIL进行。

ESVIA总线仅用于模拟数据采样。
ESVIL总线用于逻辑数据采样和逻辑、模拟数据的输出。

连接：
终端之间通过屏蔽的扁平电缆连接，扁平电缆带有40针
HE10连接器，其连接点之间屏蔽。

6.3.3. 电源模块

6.3.3.1. 概述

电源模块集所有必要的转换和绝缘设备于一
体。模块的类型取决于供电电源和需要的功率。
AMS40和AMS42模块的输入取自交流电源，
可输出5V，24V，±15V等多种电源。两个模
块的外部24V电源可并行运行。
AMS41模块输入取自直流电源，可输出5V，
24V，±15V等多种电源。两个模块的外部24V
电源可并行运行。

模块
名称
ALSTOM标准
电源
输入
电压
输出
电压
功率
AMS40
L54C1300HG00
PT244
90—264
VA.C.

5V,
±15V
100W
AMS41
L54C1300HH00
PT244
39—275
VD.C
100W
AMS42
L54C1300HJ00
NFS80
90—264
VA.C
60W

6.3.3.2. 一般特征

每个模块包括:
¥ 用于处理24V电源的CDAL1插卡(参考说明书
NO.51-901662)
¥ 24V电源滤波器
¥ 将设备隔离的电路断路器（装在系统输入电源
端的交流开关）。该开关是Microrec K型调节器
（配有AMS40电源模块）的总开关，也可以用
于输入/输出的开关。
¥ 24V输出的独立设备，由看门狗信号控制。

6.3.3.3. 总体结构

6.3.3.4. 输入电压

电源模块工作需要两个输入电压:

¥ 系统电压
输入电源类型
模块
输入电压
交流电源
AMS40
AMS42
90-264V A.C.
直流电源
AMS41
39-275V D.C.

¥ 直流24V冗余电压（VE1 和VE2），由现场电
源提供或由远方辅助电源提供。

6.3.3.5. 输出电压

5V和15V系统电压
由上表中所列电源提供

24V（由CDAL1插卡控制）
首先将24V冗余电压VE1和VE2并联、滤波，然
后分出几组配以不同的用途。每一个用途执行一种
特定的控制。

¥ 送到模拟输出的24VSA电源是通过一个继电器
馈送的 ，该继电器与RDSPx插卡的WD/信号
相接。 24VSA电源由LC电路滤波，滤波电路在
CDAL1插卡上。
¥ 送到逻辑输出的24VSL电源是通过一个继电器
馈送的 ，该继电器与RDSPx插卡的WD/信号相接。
¥ 送到就地控制单元（BCLO操作界面终端）的
24VCL电源是通过一个二极管馈送的 。（仅在2/2
冗余模式下两个插件箱提供一个操作界面终端）。
¥ 24V DC电源有以下用途：
- 风扇电源24VFAN，用于背板插卡FDP51/21
的风扇
- 看门狗电路电源在RDSPx插卡上
- 给逻辑输入的无源接点和接到模拟输入的传感
器的电源加偏压

特殊信号
逻辑信号DCOK1和DCOK12经插卡CDAL1处理，
接到接点X6，再送到RDSPx插卡的逻辑输入。
DCOK1卡提供24VE1电源信号，DCOK12提供几
个24V电源中一个电源的故障信号。
在“DUAL-SUPPLY”双电源系统中，只要存在一个
24V电源，就DCOK12卡就不会发出故障信号。

信号发出
三个LED指示灯显示24VE1、24VE2和24VSL电源
工作。

6.3.3.6. 技术特性
机械特性
尺寸 长 270mm
宽 80mm
高 295mm

电气特性

电源电压
最大电流
AMS40和AMS41
AMS42
5V
4.2A
8A
＋15V
2.2A
2.5A
－15V
2.2A
2.5A
24VDC
4A
4A
24VSA
0.5A
0.5A
24VSL
5A
5A
24VCL
0.5A
0.5A

6.3.3.7. 配置
不应用

6.3.3.8. 应用
不应用

6.3.4. 处理模块
处理模块包括一个CPU卡（可配置子通讯卡）和一个
诊断模块。CPU卡插入插件箱序号为0的插槽内。诊
断模块直接装在插件箱上，并与CPU卡相连。

6.3.4.1. CPU卡RDSP1
RDSP1是一个处理器卡，它包括CPU所应用的
全部资源，例如 REPROM，SRAM，闪存，定
时器，看门狗，实时时钟，通讯模块等。

处理器
RDSP1插卡是以32bit、40MHz、浮点运算器为
基础的DSP处理器， TWS320C31型处理器由
德克萨斯洲仪器厂生产。处理器支持并执行系统
操作指令，以实现应用模式。

存储器
SRAM：它是处理器的工作存储器，FEPROM存
储器中的应用程序和EEPROM存储器中的数据被
拷进该存储器。该存储器不稳定，如果电源故障，
其信息将丢失。

通常容量为4MB、访问宽度32位，分成4页：静
态数据页，动态数据页，应用页1，应用页2。

REPROM/UVPROM：该存储器用来初始化插卡、
硬件系统配置和CPU自检。

FEPROM：该存储器用于应用程序的备份。

EEPROM：该存储器用于系统的存储和适当地更改应
用值，例如给定点设置。

系统时钟和定时器
实时时钟电路保证世界时间和日期。

三个定时器提供同步脉冲，以执行应用程序和精确地
表示出事故发生的时间（计数器精确到毫秒级）。

通讯模块
M68302型16位，16MHz通讯控制器由摩托罗拉公司
生产，它控制3个RS485串口。该通讯控制器是DSP
的一个外围设备，与DSP共享插卡的内存SRAM，并
周期性的存取数据。

LSS1（冗余连接）用于同步运行在全双工方式下：
微分信号TXD、TCLK、RXD和RCLK。该连接传输速
率为每秒1.6Mbit。

LSA1（DCS连接）用于异步运行在全双工方式下或半
双工方式下。
LSA2（连接BCLO操作界面终端和维护PC机）用于异
步运行在半双工方式下。

看门狗模块
该模块监视CPU的正常运行并输送WD信号。
此信号能控制调节器的所有实际输出能送出。

输入输出控制器
该控制器有2组16位高电平、24V输入和输出、逻辑
和模拟信号采样接口。采样经过ESVIL和ESVIA总线。

ESVIL总线是16位并行总线，由微处理器控制，最多能
与8个输入输出模块和每个I/O模块的32位寄存器相连。

ESVIL总线是16位并行总线，由第一个输入输出模块控
制。最多能与四个输入/输出模块相连。四个模块插入插
件箱的第1#、2#、3#、4#插槽内。ESVIL总线使所有输入/
输出模块的模拟通路可用于DMA方式，共享访问处理
器的存储区，而主处理器不需要介入。插件箱第1# 插槽上
的输入/输出插卡，作为一个主要插卡与其它的采样插卡
有关，
并控制所有的数据采样和总线的传送周期。每一个插卡对
多路模拟数据同时采样，而模/数转换则间隔±1微秒。当
每路进行模/数转换时，每个插卡经ESVIA总线依次将结
果写入处理模块的共享存储器。当多路采样周期结束后，

主插卡给处理器发出中断信号。

扩展模块
16位MUMM标准通道的M-MODULE连接器，可提
供不同的扩展。

RDSP1 CPU插卡框图

检测模块(ARTN1)
该模块由一个插卡构成，插卡通过屏蔽的扁平电缆与
CPU插卡相连。模块安装在框架的插件箱上以便可从调
节器外部看到。

模块提供：
¥ 通过一行16个字符，显示处理器插卡的状态和故障信
息。这些状态和故障信息在维护部分已列出。
¥ 借助于5个LED灯显示状态信息
¥ 处理器插卡LSA2的串行接口RS485/RS232可方便的将
维护PC机与调节器相连接。

参考文件

模块
ALSTOM参考编号
RDSP1
L54E1100BE00
ARTN1
L54E2900TW00

6.3.4.2. RDSP1插卡结构

跳线
标题
状态
X12
8位或16位
M模块
YES 16位
NO 8位
X13
同步输入
位置1-2: 24V输入
位置2-3: RS485输入

X17

中断配置
9针矩形插头
针
功能
针
功能
1
ESYNC/
6
IRQ0/
2
ESVIRQ/
7
IRQ1/
3
MMIRQ/
8
IRQ2/
4
MIRQ/
9
IRQ3/
5
ESVACQ/

X18
LSA1位速率
NO 9600 bit/s
YES 19200 bit/s
X19
LSA2位速率
NO 9600 bit/s
YES 19200 bit/s
X20-X21
备用

X39
I2C形EEPROM
插卡标识
YES 允许向EEPROM写数据
NO 禁止向EEPR0M写数据,只读

图

6.3.4.3. RDSP1插卡的使用

RDSP1插卡必须插入插件箱的第0# 插槽。插卡具
有检测模块，用于调节器运行方式的检测和可能出
现的系统或应用故障的显示。
插卡由UVPROM存储器进行数据初始化，并自行内
部自检。然后插卡执行已经下载到FLASH EPROM
中的应用程序，如果未装载应用程序，就切换到备用
状态（等待系统下载）。
插卡初始化过程中，处理器执行自检，检测可能出现
的元件故障。
此过程由检测模块上的不同状态码显示，因此，如果
模块有故障的话，就允许对故障模块精确地检测。

自检顺序对应屏幕显示的摘要
若模块有故障，显示停止在模块相关位置，屏幕右侧显
示闪烁的《？》。
自检结束时，发出WD/信号使实际输出信号可以发出。检测模块的《WD/》灯亮。
然后屏幕在xxx秒期间显示《TTS》，以便从维护PC机
上载其他应用程序。

实际输入输出
输入/输出通过端子排连接。端子排在“端子排”一章中已作过说明。端子排通过扁平电缆与插件箱的背板插卡相连。

下表列出了背板0# 插槽上的输入输出

背板插卡
X20A
X20B
X20C
X20D
RDSP1
逻辑输入
逻辑输出1-16
逻辑输出9-16

6.3.5. 输入输出模块

6.3.5.1. 概述
输入输出模块是安装在插件箱内的数据采集插卡。
这些不同的插卡具有其自己的采集方式和所使用
的总线，ESVIL或ESVIA。

型号
总线
输入/输出
指定应用
ALSTOM
参考文件编号
ESVI1
ESVIA/L
12路同步
输入/输出，
4路模拟输出
16路低速输入，
16路低速输出。
电压调节
L54E1137BA00
E64L1
ESVIL
64路逻辑输入
各种用途
L54E1100EC00

6.3.5.2. 输入输出模块特性
ESVI 1插卡
ESVI 1插卡可执行以下功能:
¥ 16个24V逻辑输入信号采集。
¥ 12个±1.25V或±10 V模拟输入信号同步
采集, 配置到三个通道的各组中。
¥ 产生16个24V逻辑输出信号。
¥ 产生4个0~20mA模拟输出信号。
ESVI 1插卡通过总线ESVIL或ESVIA与处理插
卡相连。

模拟输入
每个通道都具有一个二阶Butterworth图象保真滤
波器，它的F0截止频率可由两个外部电阻来设定。
输入增益的配置，由四个ESVIC模块提供（每个
具有3个通道）。因此，每个输入的增益是不能被
单独选定的。
增益Gain=0.5 : 接入±10 V的输入信号。
增益Gain=4 : 接入±1.25V的输入信号。
发电机提供的输入电压与插卡的0V相连接，不能
悬空。
微分输入和0V点间的电压不能超过±12 V。

模拟输出
四个模拟输出通道都配有12位的DAC（数-模转换器）和
SLSA1子模块。四个DAC通过ESVIL总线直接寻址。
每个DAC提供一个0~10V输出信号，在SLSA1模块的输
出端（实际输出）得到一个0~20mA电流信号。
输出与两个冗余调节器的输出相连接。

在每一模拟采集周期，读取模拟量以便自检。
上电时，逻辑输出置为0。若看门狗或电源故障发生，所有
输出都变回到0 mA。
模拟输出在工厂内进行插卡检测期间校准。四个模拟量输出

中的每一个，其偏移量校正系数和增益校正系数均经过计算。这些校正系数存储在EEPROM存储器中，以便处理模块在
输出比例计算时使用。

逻辑输入
每个输入可采集24V或48V直流逻辑信号，并包括一个经
受过载达到60V的保护。
逻辑输入有个模拟滤波器，确保抗噪声，滤波时间常数约为
4毫秒。
每路输入都有其自己的数值，并且提供一个跨接在输入继电
器接点上的电阻RC 。
情况1：连接正确，且接点开路：LI=0，LO=1
情况2：连接正确，且接点闭合：LI=1，LO=1
情况3：连接不正确，且接点开路：LI=0，LO=0 则–>故障
情况4：连接不正确，且接点闭合：LI=0，LO=0 则–>故障
如果未安装电阻RC，两个门槛值产生结果相同。

注意
开路检测需要基于24V输入接点，每个输入只能有一个
接点和一根导线。
必须将电阻RI接在输入接点上，此电阻在24V下可流过
10 mA。因此，无论是否使用开路检测装置（即是否安装
电阻RC），都必须装有RI电阻。
输入可以与同一ESVI1插卡或不同ESVI1插卡上的信号并
联接在一起，除非要使用开路检测。

通过向SLEL1模块发出覆盖命令（到0或1）检测逻辑输
入。这个覆盖命令同时发给所有的16路输入。

逻辑输出
每个逻辑输出都可在24V电压下提供50mA电流，并有短
路保护。此电流最多可控制2个继电器，继电器的绕组额
定功率最大为0.6W。
如果上电时看门狗或电源故障发生，则逻辑输出复位为0。
为了检测动作的正确，应系统地读取输出。

电源/消耗

电压（V）
5
24Vana
24Vacq
15
-15
电流（mA）
500
120
1000
100
100

E64L1插卡
E64L1插卡设计用于64个逻辑输入的采集。
通过ESVIL总线与处理器模块相连接。
每个输入可采集24V或48V直流逻辑信号，包括过负荷
达到60V的保护。
逻辑输入有数字滤波器抑制噪声，滤波时间8秒。
每路输入都有其自己的数值，并且提供一个跨接在输入继
电器接点上的电阻RC。

情况1：连接正确，且接点开路：LI=0，LO=1
情况2：连接正确，且接点闭合：LI=1，LO=1
情况3：连接不正确，且接点开路：LI=0，LO=0 则–>故障
情况4：连接不正确，且接点闭合：LI=0，LO=0 则–>故障
如果未安装电阻RC，两个门槛值产生结果相同。

注意
开路检测需要基于24V输入接点，每个输入只能有一
个接点和一根导线。
必须将电阻RI接在输入接点上，该电阻在24V下可流
过10 mA。因此，无论是否使用开路检测装置（亦即是
否安装电阻RC），都必须装有电阻RI。
输入可以与同一ESVI1插卡或不同ESVI1插卡上的信
号并联接在一起，除非要使用开路检测。

通过向SLEL1模块发出覆盖命令（到0或1）检测逻辑
输入。这个覆盖命令同时发给所有的64路输入。

6.3.5.3. 输入-输出模块配置

ESVI1插卡

模拟输入
ADC转换器电路前面的电阻分压器使增益小于1，
以防止当动态值达到最大值时，超出转换范围。
R28 =（（1，1.Gd）-1）/(1-Gd)
这里Gd为期望增益值(其值小于1) , 且R28为KΩ
级的电阻。
标准设定值：当Gd = 0.9524时 R28=1 KΩ

两个参考电压可通过两个电位器设为±4.5 V：
电位器R39用于 +4.5 V参考电压
电位器R38用于-4.5 V参考电压
标准设定值：无（在工厂设定）

输入增益由四个ESVIC子模块配置设定。每个模块
设定三个输入增益。
模块X27：设定输入第0，1，2路增益
模块X26：设定输入第3，4，5路增益
模块X25：设定输入第6，7，8路增益
模块X24：设定输入第9，10，11路增益

模块位置1 =>增益 = 0.5
模块位置2 =>增益 = 4

图

如果模块没有插好,将从增益读取寄存器中读取错误
状态值。

配置标准：模块X27、X26、X25、X24置于位置1，
增益= 0.5

每个输入通道都具有一个二阶Butterworth图象保真滤波
器，它的截止频率可由两个安装在接线柱上的电阻Ra和
Rb来设定。
电阻选择：Ra=Rb=51154/F0 。这里Ra和Rb单位是KΩ，
F0的单位是Hz ， 50 < F0 < 25K Hz 。 如果Ra和Rb
精确度为1% , 则频率F0精确度为±3%。

Ra
Rb
输入0
R107
R106
输入1
R105
R104
输入2
R101
R100
输入3
R99
R 98
输入4
R97
R96
输入5
R95
R94
输入6
R91
R90
输入7
R89
R88
输入8
R85
R84
输入9
R83
R82
输入10
R81
R 80
输入11
R79
R78

标准配置：所有电阻为100 KΩ，F0 = 511.5Hz

跳线
说明
跳线选择
X28
逻辑输出电压监视
Yes 24V(检测门槛值=18V)
No 48V(检测门槛值=33V)
X7
写入EEPROM存储器
Yes 允许写
No 禁止写

E64L1插卡
未使用

6.3.5.4. 输入-输出模块的使用
输入-输出通过端子排连接。这些端子排在“端子排”
一章中说明。端子排与插件箱的背板通过屏蔽扁平电
缆连接。
下表列出了连接背板插卡的输入-输出的类型，它取决
于安装在插槽x上的输入-输出模块。

背板上插卡
X2xA
X2xB
X2xC
X2xD
ESVI1
逻辑输入
逻辑输出
模拟输出
模拟输入
E64L1
逻辑输入
逻辑输入
逻辑输入
逻辑输入

模拟输入（ESLAx）

冗余 2
