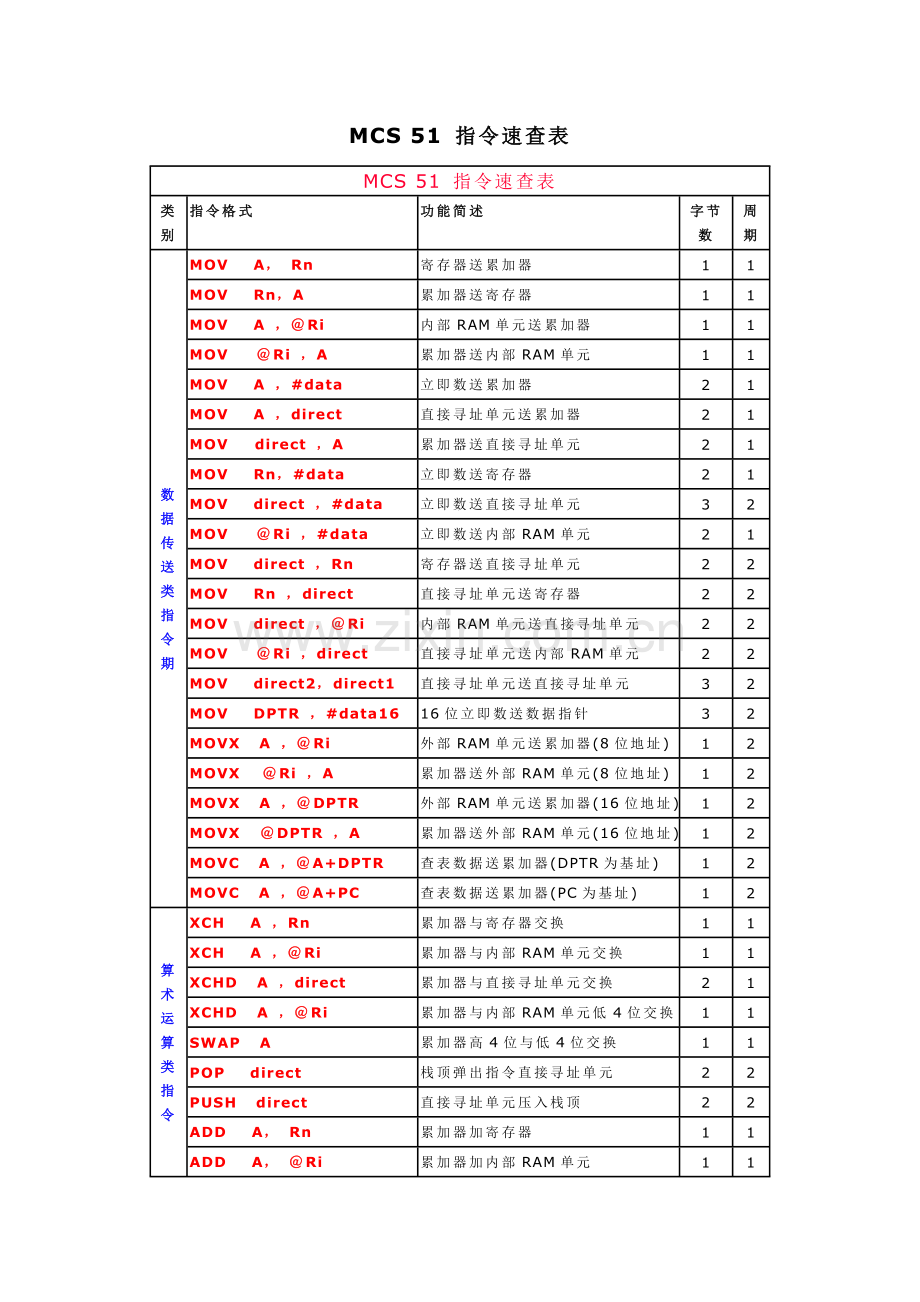

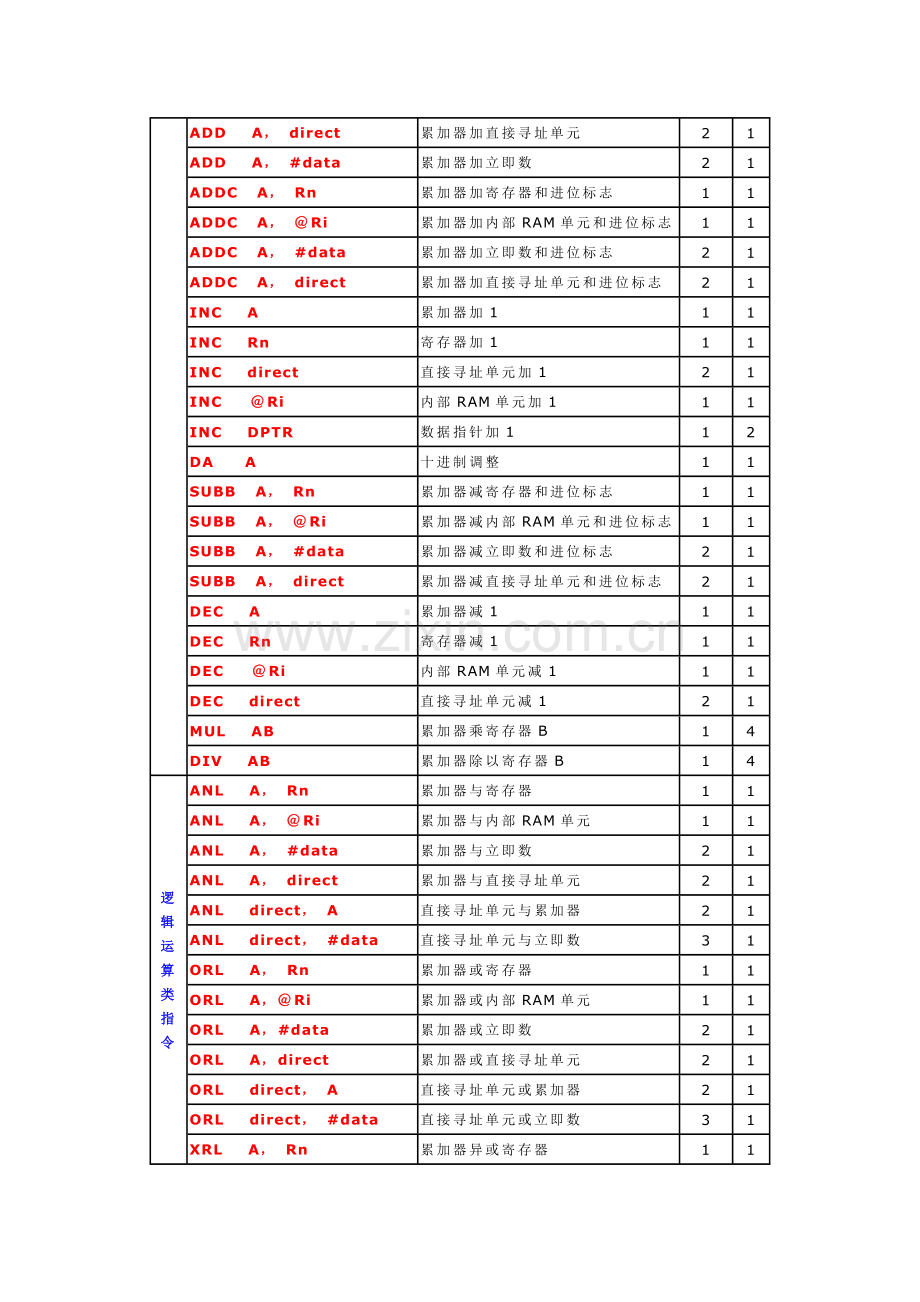

MCS 51 指令速查表.doc

MCS 51 指令速查表

MCS 51 指令速查表
类别
指令格式
功能简述
字节数
周期
数
据
传
送
类
指
令
期
MOV    A， Rn
寄存器送累加器
1
1
MOV    Rn，A
累加器送寄存器
1
1
MOV    A ，＠Ri
内部RAM单元送累加器
1
1
MOV    ＠Ri ，A
累加器送内部RAM单元
1
1
MOV    A ，#data
立即数送累加器
2
1
MOV    A ，direct
直接寻址单元送累加器
2
1
MOV    direct ，A
累加器送直接寻址单元
2
1
MOV    Rn，#data
立即数送寄存器
2
1
MOV    direct ，#data
立即数送直接寻址单元
3
2
MOV    ＠Ri ，#data
立即数送内部RAM单元
2
1
MOV    direct ，Rn
寄存器送直接寻址单元
2
2
MOV    Rn ，direct
直接寻址单元送寄存器
2
2
MOV    direct ，＠Ri
内部RAM单元送直接寻址单元
2
2
MOV    ＠Ri ，direct
直接寻址单元送内部RAM单元
2
2
MOV    direct2，direct1
直接寻址单元送直接寻址单元
3
2
MOV    DPTR ，#data16
16位立即数送数据指针
3
2
MOVX   A ，＠Ri
外部RAM单元送累加器(8位地址)
1
2
MOVX   ＠Ri ，A
累加器送外部RAM单元(8位地址)
1
2
MOVX   A ，＠DPTR
外部RAM单元送累加器(16位地址)
1
2
MOVX   ＠DPTR ，A
累加器送外部RAM单元(16位地址)
1
2
MOVC   A ，＠A+DPTR
查表数据送累加器(DPTR为基址)
1
2
MOVC   A ，＠A+PC
查表数据送累加器(PC为基址)
1
2
算
术
运
算
类
指
令
XCH    A ，Rn
累加器与寄存器交换
1
1
XCH    A ，＠Ri
累加器与内部RAM单元交换
1
1
XCHD   A ，direct
累加器与直接寻址单元交换
2
1
XCHD   A ，＠Ri
累加器与内部RAM单元低4位交换
1
1
SWAP   A
累加器高4位与低4位交换
1
1
POP    direct
栈顶弹出指令直接寻址单元
2
2
PUSH   direct
直接寻址单元压入栈顶
2
2
ADD    A， Rn
累加器加寄存器
1
1
ADD    A， ＠Ri
累加器加内部RAM单元
1
1
ADD    A， direct
累加器加直接寻址单元
2
1
ADD    A， #data
累加器加立即数
2
1
ADDC   A， Rn
累加器加寄存器和进位标志
1
1
ADDC   A， ＠Ri
累加器加内部RAM单元和进位标志
1
1
ADDC   A， #data
累加器加立即数和进位标志
2
1
ADDC   A， direct
累加器加直接寻址单元和进位标志
2
1
INC    A
累加器加1
1
1
INC    Rn
寄存器加1
1
1
INC    direct
直接寻址单元加1
2
1
INC    ＠Ri
内部RAM单元加1
1
1
INC    DPTR
数据指针加1
1
2
DA     A
十进制调整
1
1
SUBB   A， Rn
累加器减寄存器和进位标志
1
1
SUBB   A， ＠Ri
累加器减内部RAM单元和进位标志
1
1
SUBB   A， #data
累加器减立即数和进位标志
2
1
SUBB   A， direct
累加器减直接寻址单元和进位标志
2
1
DEC    A
累加器减1
1
1
DEC    Rn
寄存器减1
1
1
DEC    ＠Ri
内部RAM单元减1
1
1
DEC    direct
直接寻址单元减1
2
1
MUL    AB
累加器乘寄存器B
1
4
DIV    AB
累加器除以寄存器B
1
4
逻
辑
运
算
类
指
令
ANL    A， Rn
累加器与寄存器
1
1
ANL    A， ＠Ri
累加器与内部RAM单元
1
1
ANL    A， #data
累加器与立即数
2
1
ANL    A， direct
累加器与直接寻址单元
2
1
ANL    direct， A
直接寻址单元与累加器
2
1
ANL    direct， #data
直接寻址单元与立即数
3
1
ORL    A， Rn
累加器或寄存器
1
1
ORL    A，＠Ri
累加器或内部RAM单元
1
1
ORL    A，#data
累加器或立即数
2
1
ORL    A，direct
累加器或直接寻址单元
2
1
ORL    direct， A
直接寻址单元或累加器
2
1
ORL    direct， #data
直接寻址单元或立即数
3
1
XRL    A， Rn
累加器异或寄存器
1
1
XRL    A，＠Ri
累加器异或内部RAM单元
1
1
XRL    A，#data
累加器异或立即数
2
1
XRL    A，direct
累加器异或直接寻址单元
2
1
XRL    direct， A
直接寻址单元异或累加器
2
1
XRL    direct， #data
直接寻址单元异或立即数
3
2
RL     A
累加器左循环移位
1
1
RLC    A
累加器连进位标志左循环移位
1
1
RR     A
累加器右循环移位
1
1
RRC    A
累加器连进位标志右循环移位
1
1
CPL    A
累加器取反
1
1
CLR    A
累加器清零
1
1
控
制
转
移
类
指
令
ACCALL addr11
2KB范围内绝对调用
2
2
AJMP   addr11
2KB范围内绝对转移
2
2
LCALL  addr16
2KB范围内长调用
3
2
LJMP   addr16
2KB范围内长转移
3
2
SJMP   rel
相对短转移
2
2
JMP    ＠A+DPTR
相对长转移
1
2
RET
子程序返回
1
2
RET1
中断返回
1
2
JZ     rel
累加器为零转移
2
2
JNZ    rel
累加器非零转移
2
2
CJNE   A ，#data ，rel
累加器与立即数不等转移
3
2
CJNE   A ，direct ，rel
累加器与直接寻址单元不等转移
3
2
CJNE   Rn，#data ，rel
寄存器与立即数不等转移
3
2
CJNE   ＠Ri ，#data ，rel
RAM单元与立即数不等转移
3
2
DJNZ   Rn ，rel
寄存器减1不为零转移
2
2
DJNZ   direct  ，rel
直接寻址单元减1不为零转移
3
2
布
尔
操
作
类
指
令
NOP
空操作
1
1
MOV    C， bit
直接寻址位送C
2
1
MOV    bit， C
C送直接寻址位
2
1
CLR    C
C清零
1
1
CLR    bit
直接寻址位清零
2
1
CPL    C
C取反
1
1
CPL    bit
直接寻址位取反
2
1
SETB   C
C置位
1
1
SETB   bit
直接寻址位置位
2
1
ANL    C， bit
C逻辑与直接寻址位
2
2
ANL    C， /bit
C逻辑与直接寻址位的反
2
2
ORL    C， bit
C逻辑或直接寻址位
2
2
ORL    C， /bit
C逻辑或直接寻址位的反
2
2
JC     rel
C为1转移
2
2
JNC    rel
C为零转移
2
2
JB     bit，rel
直接寻址位为1转移
3
2
JNB    bit，rel
直接寻址为0转移
3
2
JBC    bit，rel
直接寻址位为1转移并清该位
3
2
