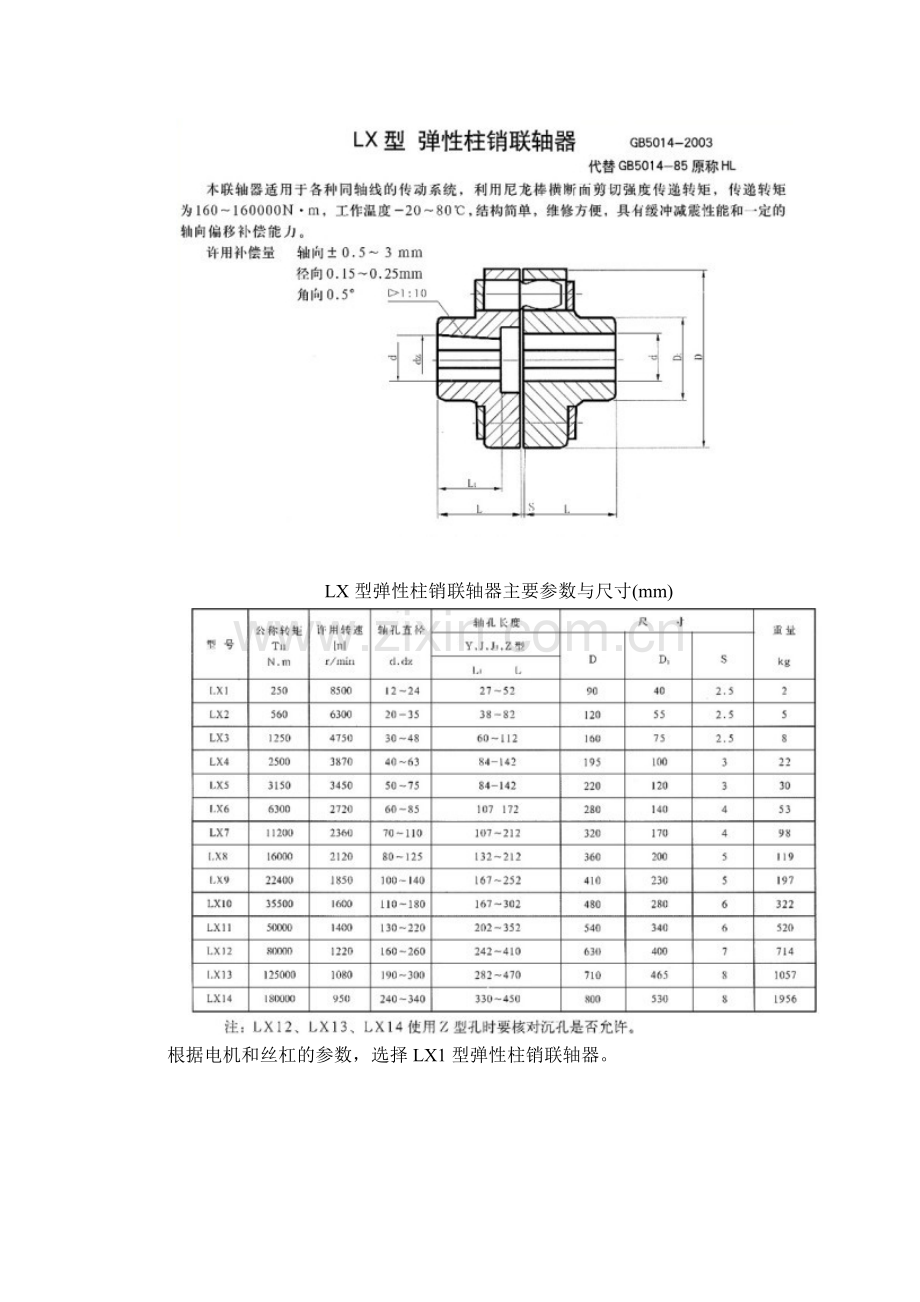

LX型弹性柱销联轴器主要参数与尺寸(mm)
根据电机和丝杠的参数,选择LX1型弹性柱销联轴器。

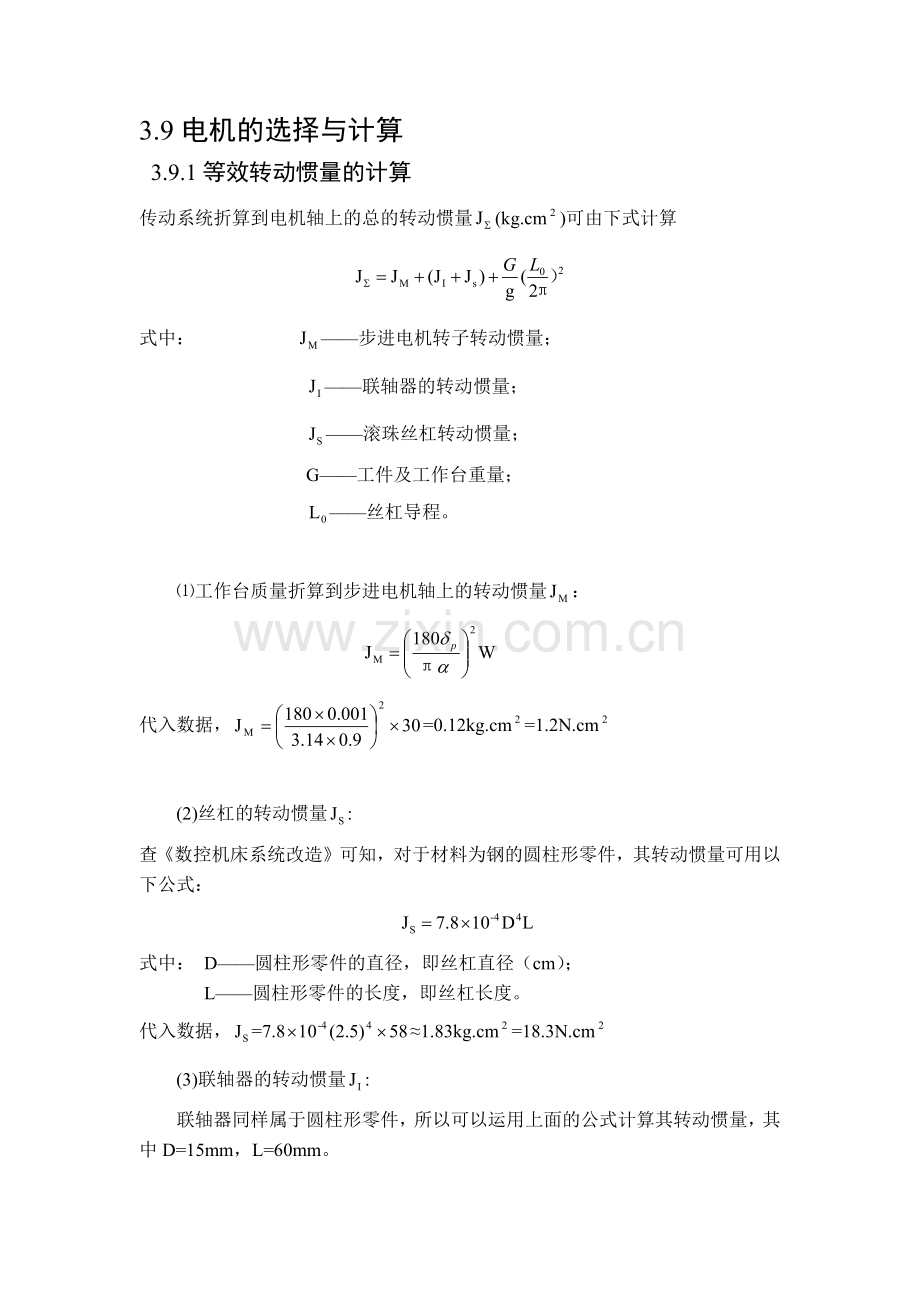

3.9电机的选择与计算
3.9.1等效转动惯量的计算
传动系统折算到电机轴上的总的转动惯量(kg.cm)可由下式计算
式中: ——步进电机转子转动惯量;
——联轴器的转动惯量;
——滚珠丝杠转动惯量;
G——工件及工作台重量;
——丝杠导程。
⑴工作台质量折算到步进电机轴上的转动惯量:
代入数据,=0.12kg.cm=1.2N.cm
(2) 丝杠的转动惯量:
查《数控机床系统改造》可知,对于材料为钢的圆柱形零件,其转动惯量可用以下公式:
式中: D——圆柱形零件的直径,即丝杠直径(cm);
L——圆柱形零件的长度,即丝杠长度。
代入数据,=7.8≈1.83kg.cm=18.3N.cm
(3) 联轴器的转动惯量:
联轴器同样属于圆柱形零件,所以可以运用上面的公式计算其转动惯量,其中D=15mm,L=60mm。
=7.80.024kg.cm=0.24N.cm
综上所得,总的转动惯量:
=0.12+(1.83+0.024)+
=2.1kg.cm
验算惯量匹配,电动机轴向惯量比值应控制在一定的范围内,既不应太大也不应太小,即伺服系统的动态特性取决于负载特性。为使该系统惯量达到较合理的配合,一般比值控制在1/16—1之间,=0.12/2.1≈0.06。满足匹配要求。
3.9.2电机所需的转动力矩计算
快速空载启动时所需力矩
最大切削负载时所需力矩
快速进给时所需力矩
式中:
——空载启动时折算到电机轴上的加速力矩;
——折算到电动机轴上的加速度力矩;
——折算到电机轴上的摩擦力矩;
——由于丝杠预紧所引起,折算到电机轴上的附加摩擦力矩;
——切削时折算到电机轴上的加速度力矩;
——折算到电机轴上的切削负载力矩。
1)由《数控机床系统设计》可知,
N.m
式中: J——折算到电机轴上的总惯量,kg.cm;
n——电动机转速r/min, 当n=时,计算,n=计算;
T——系统时间常数。
①当n=时, =
=(为空载最快移动速度)
代入数据==1500r/min
则:=1.31N.m
②当n=(为切削时电动机转速)时, =
且
D——机床实验工件的直径。取D=70mm;
v——切削线速度m/min。
代入数据得,=56.87r/min
则: =0.05N.m
2)折算到电机轴上的摩擦力矩:
式中:
——导轨上的摩擦系数,滑动导轨静摩擦系数0.4~0.2,动摩擦因素为0.2~0.1,取0.2;
W——移动导轨的重量,取300N=30kg.f;
——垂直方向的切削力;
——传动效率,一般=0.7~0.85,取0.8。
代入数据得:=0.48N.cm=0.0048
3)丝杠折算到电机轴上的附加摩擦力矩:
式中:
——为滚珠丝杠预加载荷;
——滚珠丝杠未预加载荷时的效率一般取0.9。
代入数据得:0.53N.cm=0.0053N.m
4)折算到电机轴上的切削负载力矩:
式中: ——进给方向的最大切削力
代入数据得:8.36N.cm=0.0836N.m
综上所述,快速空载启动所需力矩:
=1.31+0.0048+0.0053=1.32N.m
切削时所需的力矩:
=0.05+0.0048+0.0053+0.0836=0.14N.m
快速进给时所需的力矩:
=0.0048+0.0053=0.01 N.m
对数控机床而言,因为动态性能要求较高,所以电动机例句主要是用来产生加速度的,而负载荷力矩占得比例很小。一般都是小于电动机的力矩的10%-30%,所以通过选择点机,要使快速空载启动力矩小于电动机的最大力矩,M<,为电机电动机最大输出转矩,=,大惯性伺服电机=10。.
由以上分析计算可知,所需最大力矩发生在快速启动的时候:
=13.2N.m
3.9.3步进电动机的选择
换算成功率:
由上式得:
P=2πnM/60
其P为功率单位为瓦,n为每分钟转速,M为力矩单位为牛顿·米
根据以上力矩及功率计算结果,可知所选电机满足要
3.10横向滚动直线导轨
3.10.1滑动导轨的特点
滑动导轨的优点是结构简单、制造方便和抗振性良好;缺点是磨损快。
为了提高耐磨性,国内外主要采用镶钢滑动导轨和塑料滑动导轨。
滑动导轨常用材料有铸铁、钢、有色金属和塑料等。
1.铸铁 铸铁有良好的耐磨性、抗振性和工艺性。常用铸铁的种类有:
(1)灰铸铁 一般选择HT200,用于手工刮研、中等精度和运动速度较低的导轨,硬度在HB180以上;
(2)孕育铸铁 把硅铝孕育剂加入铁水而得,耐磨性高于灰铸铁;
(3)合金铸铁 包括:含磷量高于0.3%的高磷铸铁,耐磨性高于孕育铸铁一倍以上;磷铜钛铸铁和钒钛铸铁,耐磨性高于孕育铸铁二倍以上;各种稀土合金铸铁,有很高的耐磨性和机械性能;
铸铁导轨的热处理方法,通常有接触电阻淬火和中高频感应淬火。接触电阻淬火,淬硬层为0.15~0.2mm。硬度可达HRC55。中高频感应淬火, 淬硬层为2~3mm,硬度可达HRC48~55,耐磨性可提高二倍,但在导轨全长上依次淬火易产生变形,全长上同时淬火需要相应的设备。
2.钢 镶钢导轨的耐磨性较铸铁可提高五倍以上。常用的钢有:9Mn2V、CrWMn、GCr15、T8A、45、40Cr等采用表面淬火或整体淬硬处理,硬度为52~58HRC;20Cr、20CrMnTi、15等渗碳淬火,渗碳淬硬至56~62HRC;38C rMoAlA等采用氮化处理。
3.有色金属 常用的有色金属有黄铜HPb59-l,锡青铜ZCuSn6Pb3Zn6,铝青铜ZQAl9-2和锌合金ZZn-Al10-5,超硬铝LC4、铸铝ZL106等,其中以铝青铜较好。
4.塑料 镶装塑料导轨具有耐磨性好(但略低于铝青铜),抗振性能好,工作温度适应范围广(-200~+260℃),抗撕伤能力强,动、静摩擦系数低、差别小,可降低低速运动的临界速度,加工性和化学稳定件好,工艺简单,成本低等优点。目前在各类机床的动导轨及图形发生器工作台的导轨上都有应用。塑料导轨多与不淬火的铸铁导轨搭配。
导轨的使用寿命取决于导轨的结构、材料、制造质量、热处理方法、以及使用与维护。提高导轨的耐磨性,使其在较长时期内保持一定的导向精度,就能延长设备的使用寿命。常用的提高导轨耐磨性的方法有:采用镶装导轨、提高导轨的精度与改善表面粗糙度、采用卸荷装置减小导轨单位面积上的压力(即比压)等
3.10.2滑动导轨的设计:
一.作用力合作用点位置,作用力方向和作用点的位置唏嘘合理安置。一边导轨倾斜的力矩尽量小。否则会使导轨中的摩擦力增大,磨加剧,从而降低导轨的灵活性和导向精度。严重时甚至还可能卡死,不能正常工作。
1. 作用在运动件上的推力有三种情况:
1.推力通过运动件在轴线
2.推力作用点在运动件的轴线上。但推力的方向与轴线成一夹角
3.推力平行于运动件的轴线上
对于第一种情况,导轨镇南关的摩擦力只受到载荷及运动件本身重量的影响,推力不会产生附加摩擦力。犹豫结构上的限制,实际的结构中往往出项第二第三中情况。为了保证导轨的灵活性,要对导轨进行验算,在已知的条件先,确定各部分的集合尺寸。
推力F与运动件轴线组成夹角a,如图所示
推力F的作用将使运动件产生倾斜,从而使运动件与承导体的俩点处压紧,
设正压力分别为 .,相应摩擦力,,作用间的距离为L,轴向阻力为
根据静力平衡条件,运动件的直径较小时,上式中含有d的各项可以略去。可
解得:
欲推动运动件,则必须使
若要保证不卡死的条件是:
由此,可得到当推力F与运动件有一夹角a时,运动件正常工作的条件是
为当量摩擦系数
在燕尾形和三角形导轨中:
--滑动摩擦系数
--燕尾轮廓角与三角底角
二.选与运动件轴线与轴线相距h,图中为轴向阻力和为反作用力,为当量摩擦系数,根据静力平衡条件
解得:
推动运动件则必须:
保证运动件不卡死条件
即:
为了保证运动灵活,可取值
当取f=0.25时,则有:
对圆柱形导轨:
对矩形导轨:
对燕尾形或三角形导轨:
在本设计的导轨中:h=200mm L=360 因此:
符合相关要求.
结 论
本次设计的是横向进给机械部分改造,完成了尺寸计算及结构设计,并对其进行一系列的校核,各项性能指标完全满足要求,说明设计的结构是合理的。然后选择轴承和电机。由于专业知识的限制,无法对复杂的数控系统进行设计,但是,通过选择合适的数控系统,进行选购即可。
数控机床是促进国民经济发展的巨大源动力,它给机械制造业带来了高倍率的效益增长和现代化的生产方式。随着数控技术的发展,高品质,高可靠性,高性价比的CNC系统具有丰富的功能,为数控技术的发展提供了充足的物质技术条件。同时,也给数控机床的机械结构提出了更高的要求。因此,研究一台数控车床对现代加工具有重要的意义。
数控车床具有结构简单、价格便宜、故障率低、维修简单方便、效率高、操作编程简单等诸多优点,所以数控车床在很多加工行业都会成为应用的主体,随着数控技术和机床行业的发展,数控车床将有着广阔的发展前景。
致 谢
眨眼间,大学生活就在本论文的完成之际即将宣告结束。四年的不断学习,不仅是为了今天的毕业设计,也是为今后走上工作岗位作了准备。
在设计成过程中,感谢很多人的帮助和指点,首先我要感谢我的母校的辛勤培育,感谢院系各位老师的谆谆教诲,感谢他们默默的栽培我。
本次设计是在我的导师教授的亲切关怀和悉心指导下完成的。他严肃的科学态度,严谨的治学精神,精益求精的工作作风,深深地感染和激励着我。从课题的选择到项目的最终完成,李老师都始终给予我细心的指导和不懈的支持,在此,谨向邓朝晖教师表示衷心的感谢和崇高的敬意!。
此外,在毕业设计过程中,也得到了其他老师和同学的帮助,设计任务一直在很好的氛围中进行,在这里,也向他们表示真诚的感谢!
再次向设计中所有提供过帮助的人表示感谢!
