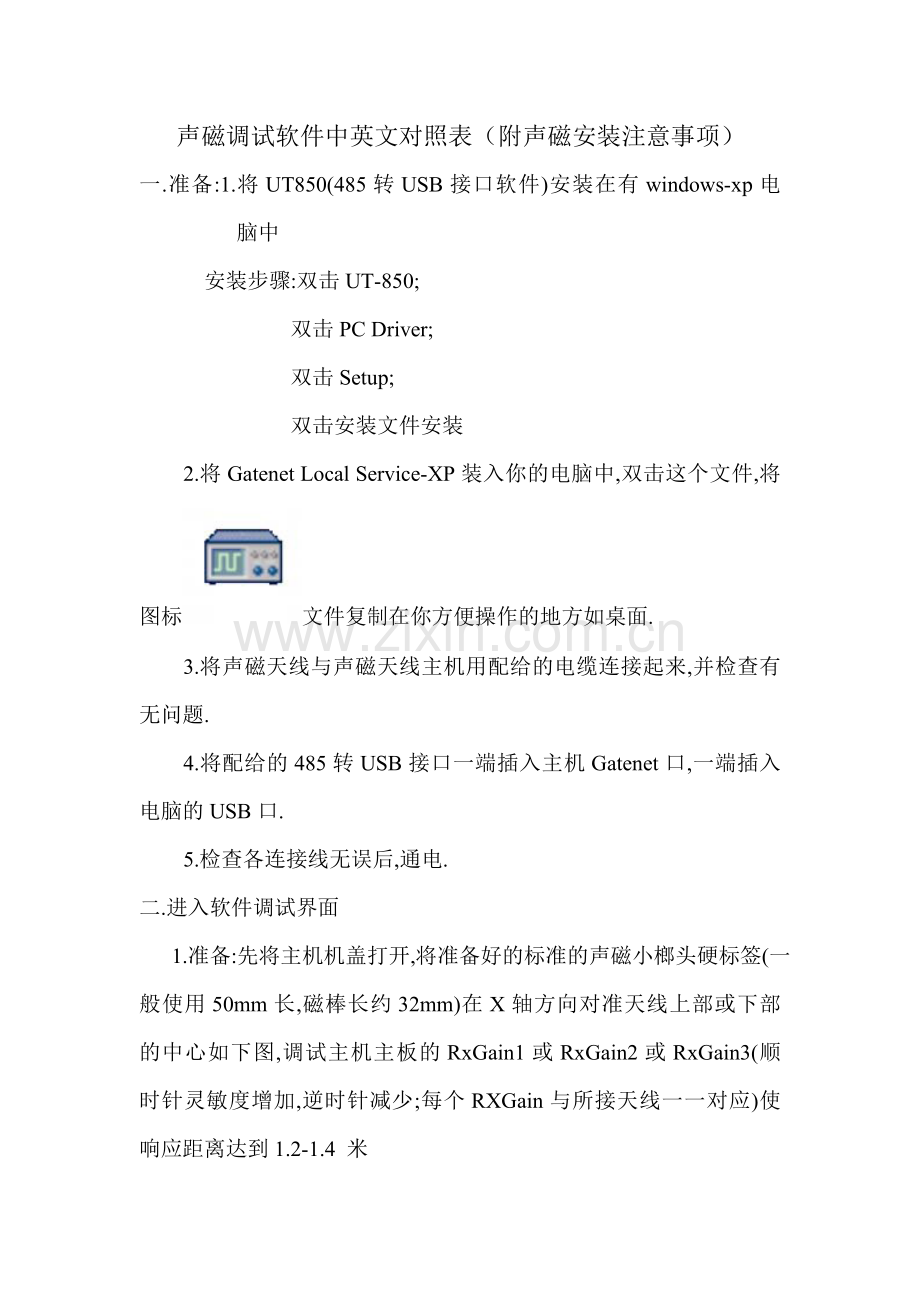

声磁调试软件中英文对照表（附声磁安装注意事项）
一.准备:1.将UT850(485转USB接口软件)安装在有windows-xp电脑中
安装步骤:双击UT-850;
双击PC Driver;
双击Setup;
双击安装文件安装
2.将Gatenet Local Service-XP装入你的电脑中,双击这个文件,将图标文件复制在你方便操作的地方如桌面.
3.将声磁天线与声磁天线主机用配给的电缆连接起来,并检查有无问题.
4.将配给的485转USB接口一端插入主机Gatenet口,一端插入电脑的USB口.
5.检查各连接线无误后,通电.
二.进入软件调试界面

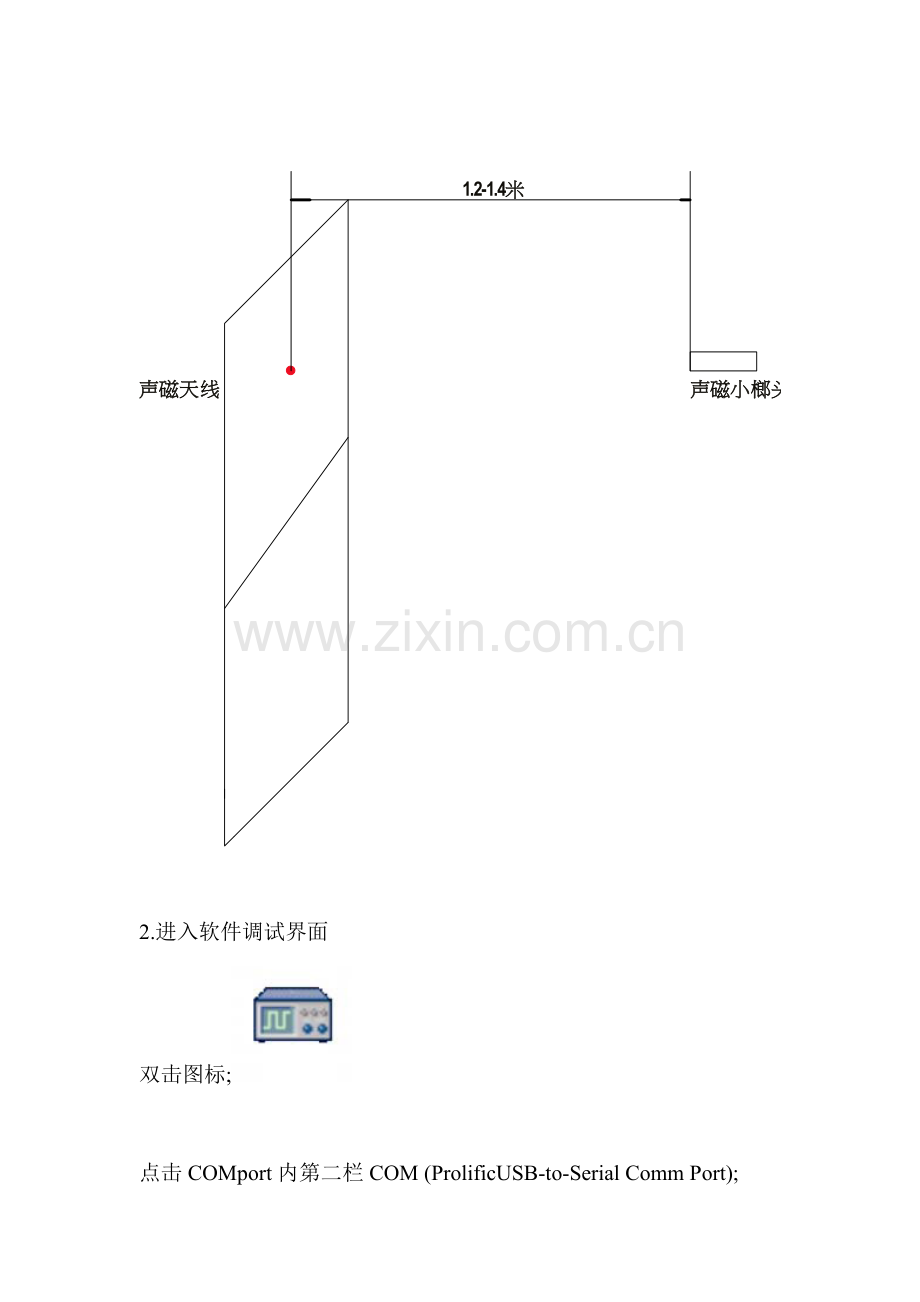

1.准备:先将主机机盖打开,将准备好的标准的声磁小榔头硬标签(一般使用50mm长,磁棒长约32mm)在X轴方向对准天线上部或下部的中心如下图,调试主机主板的RxGain1或RxGain2或RxGain3(顺时针灵敏度增加,逆时针减少;每个RXGain与所接天线一一对应)使响应距离达到1.2-1.4 米

2.进入软件调试界面
双击图标;

点击COMport内第二栏COM (ProlificUSB-to-Serial Comm Port);
点击下面方框Open com port;
点击上面GateController,进入下一个界面;
点击singlecast,弹出一个窗口,点击确定,界面出现的箭头及字符均变黑色.
解释:双箭头为翻页;左右单箭头调整数字的个,十,百,千位;如要调整某个参数,先用上或下单箭头选中,然后点击OK键,用上单箭头增加数字或使OFF(关闭)变为ON(打开),或用下箭头减少数字或将ON变为OFF,
一个控制器可以带三支天线,因此必须对每一个已接的天线的参数进行调试;
中英文对照表解释
英文名称
中文名称
说明
Rx1Delay
天线1接收延迟
如没有大金属可设置为100-200
Treshouldch1
天线1阈值
根据外界干扰情况可设置在500-1500.
Slopech1
天线1斜度
软标签设30,硬标签设90
Numofhitsch1
天线1检测次数
通常可设为3,可增加响应速度及灵敏度。
Averagech1
天线1滤波器
通常可设为16,干扰强可增加到32或64
Alarmch1
天线1报警
在调试时可以设为OFF,以免影响营业。或将主机报警音量调到最小
Savechanges
保存键
所有参数调试确定后,点击此键进行保存
Restore to manufacaturer settings
恢复出厂设置键
想要恢复到出厂设置点击此键

英文名称
中文名称
说明
Rx2Delay
天线2接收延迟
如没有大金属可设置为100-200
Treshouldch2
天线2阈值
根据外界干扰情况可设置在500-1500.
Slopech2
天线2斜度
软标签设30,硬标签设90
Numofhitsch2
天线2检测次数
通常可设为3,可增加响应速度及灵敏度
Averagech2
天线2滤波器
通常可设为16,干扰强可增加到32或64
Alarmch2
天线2报警
在调试时可以设为OFF,以免影响营业
Savechanges
保存键
所有参数调试确定后,点击此键进行保存
Restore to manufacaturer settings
恢复出厂设置键
想要恢复到出厂设置点击此键

英文名称
中文名称
说明
Rx3Delay
天线3接收延迟
如没有大金属可设置为100-200
Treshouldch3
天线3阈值
根据外界干扰情况可设置在500-1500.
Slopech3
天线3斜度
软标签设30,硬标签设90
Numofhitsch3
天线3检测次数
通常可设为3,可增加响应速度及灵敏度
Averagech3
天线3滤波器
通常可设为16,干扰强可增加到32或64
Alarmch1
天线3报警
在调试时可以设为OFF,以免影响营业
Savechanges
保存键
所有参数调试确定后,点击此键进行保存
Restore to manufacaturer settings
恢复出厂设置键
想要恢复到出厂设置点击此键

英文名称
中文名称
说明
TcTcTc_mode
天线1天线2天线3收发一体模式
最普遍的设置模式
TcTxRx_mode
天线1收发一体, 天线2发射, 天线3接收模式
根据用户的使用及现场来定
RxTxRx_mode
天线1接收,天线2发射,天线3接收模式
根据用户的使用及现场来定
TxRxTx_mode
天线1发射, 天线2接收, 天线3发射模式.
根据用户的使用及现场来定
TimeslotA
A时段关闭和开启模式
通常默认设置,但对电源的固定相位干绕有效.
TimeslotB
B时段关闭和开启模式
通常默认设置,但对电源的固定相位干绕有效
TimeslotC
C时段关闭和开启模式
通常默认设置,但对电源的固定相位干绕有效
TimeslotMix
混合时段关闭和开启模式
通常默认设置,但对电源的固定相位干绕有效
Savechanges
保存键
所有参数调试确定后,点击此键进行保存
Restore to manufacaturer settings
恢复出厂设置键
想要恢复到出厂设置点击此键

英文名称
中文名称
说明
DisLable
标签频率限制
通常设置为OFF,但有误报或软签解码不好时,可设为ON
DisLimit
标签频率限制值
在DisLable设为ON时,增加此值可提高抗干扰,并解决软签解码不好的状况.通常可设置在5-8.
S_Check
静默检测
在一个控制器使用的情况下,可以设置为ON
S_Limit
静默检测限制值
在S_Check设置为ON时,此值越大,抗干绕越强,通常可设置在500-2200之间
CH3AsPickup
第三支天线影响消除
当一个控制器控制三支天线时,可设为ON,尝试会否改善效果.
JamDetect
接收干扰测试
通常设置为OFF.
AmpDet
振幅检测模式
通常设置为OFF。在遇到强干扰时可设置为ON。
AmpDetLimit
振幅检测限制值
在AmpDet设置为ON时,此值可设置在1200-2800之间。
Savechanges
保存键
所有参数调试确定后,点击此键进行保存
Restore to manufacaturer settings
恢复出厂设置键
想要恢复到出厂设置点击此键

英文名称
中文名称
说明
PhaseShift
相移时间
通常为默认设置。多支天线的同步，由此值决定（参见说明书）。
Listenonly
服务模式
通常为OFF设置。在需要用示波器更清楚观察干扰状况时可设为ON。
FlashTime
报警灯闪烁时间。
上下调整此值可增减报警灯闪烁时间。通常为默认设置。
BeepTime
蜂鸣器报警时间
上下调整此值可增减蜂鸣器报警时间。通常为默认设置。
BeepSpeed
蜂鸣器报警速度
上下调整此值可增减蜂鸣器报警的快慢。通常可设置在10-13。
Savechanges
保存键
所有参数调试确定后,点击此键进行保存
Restore to manufacaturer settings
恢复出厂设置键
想要恢复到出厂设置点击此键

附件：
关于GATEWAY声磁天线安装的几点注意事项
1.220V交流电
  所有天线使用的220V交流电必须是一路电,并且零线和火线必须位置相同(左零线右火线),必须配备安全接地线(来至配电箱),接地必须良好.(测试时火线对安全地也是220V交流)
  火线的选择:应选择未接动力电的火线做为设备供电,最好是与照明电一路的火线.
不能使用UPS和发电机所提供的电源.

2.设备在安装布线前应测试,保证测试没有问题再行安装.
3.软件调试:在软件调试前先将机箱内的接收灵敏度电位器设置好.通常设置是用小榔头对准天线的空洞中心位置,响应距离在1.2米-1.4米即可.凡是未测试的天线可将接收线圈短路,保证未工作的天线不会引起干扰.
  RXDELAY设置:如果天线离开大的金属在一米左右,参数设置在200左右,但必须保证金属购物车不会引起误报,如果金属影响比较大,此参数值应设置更大.
  Threshold设置:此参数的设置会影响灵敏度,通常可以设置在500左右,此参数可以视干扰及响应灵敏度再确定.
  Slope设置:软标签设置在30,硬标签设置在90.
  PhaseShift设置:如果有固定的干扰,可试图改变设置将干扰移开.
  S_check和S_Limit设置:此参数的设置可以极好的解决误报的问题,关键是S_Limit设置数值要根据环境来设置,通常可以设置在1000左右,但设置的不好会在有干扰的时候灵敏度会下降很多,响应速度也会变慢。超过两台主机所控制的天线在20米范围内，禁止使用此功能。建议使用AmpDet功能。
4．安装距离的要求
下面的图是对标签进入通道的方向做的定义:

盖威声磁XL天线:由于标签厂家不一样质量也不一样,标签在X,Y,Z三个方向的响应也不一样.
下面的表格是指单侧软标签测试响应距离:

国产的标签在Y向的距离平均可以达到75CM的响应距离;而先讯的标签平均可以达到90CM的响应距离.
因此,使用盖威声磁天线我们可以得到下面的结论:
Stargate XL天线单侧使用软标签响应距离:75-90CM
Stargate XL天线两支天线形成的通道使用软标签响应距离:1.3-1.65米(两支天线形成的通道,在中间大盖有10CM左右的响应弱区)
Stargate XL天线--建议使用软标签两支天线标准现场安装距离:1.4米.
盖威标准型声磁天线Stargate天线单侧使用软标签响应距离:60-80CM;
盖威标准型声磁天线Stargate天线两支天线形成的通道使用软标签响应距离:1.15-1.45:
Stargate天线----建议使用软标签两支天线标准现场安装距离:1.2米.
硬标签的响应距离:我们建议客户使用高质量的硬标签,通常磁棒长度在30MM即可,那么
Stargate XL天线单侧使用硬标签响应距离:1.2-1.6M
Stargate XL天线两支天线形成的通道使用硬标签响应距离:2-2.6米(两支天线形成的通道,在中间大盖有10CM左右的响应弱区)
Stargate XL天线--建议使用硬标签两支天线标准现场安装距离:2.2米.
盖威标准型声磁天线Stargate天线单侧使用硬标签响应距离:1.05米—1.45米
盖威标准型声磁天线Stargate天线两支天线形成的通道使用硬标签响应距离:1.85-2.2米:
Stargate天线--建议使用硬标签两支天线标准现场安装距离2米.
凡是软标签和硬标签混合使用的场合以软标签的安装距离为准.
以上建议均是考虑到现场较为复杂的环境设计的保守安装距离.
5.现场环境的要求
a.应离开大面积金属物1米左右
b.应离开电子荧光灯4-5米左右
c.应离开大的用电设备3-5米左右
d.应离开显示屏2-3米左右
e.应离开电磁炉5-8米左右
6.安装天线程序
a.选择好交流供电插座的位置,保证主机到天线的距离不超过10米.多个位置要安装主机,要保证供电电源一致(同一根火线,零线和火线位置相同即左零线右火线,保证要有安全接地). 解码器也应与天线的电源保持一致.
b.如果是预埋线,应保证每一支天线能单独穿一根管线.
c.不要急于将天线安装在地面上,先通电对天线进行测试,测试合格后,再行安装.如果测试不合格,请查找原因.
d.请一定要按照接线图规定的要求接线,不要接错,接线要牢固.
e.天线通电后,先用硬标签调试接收灵敏度(调整主机上的RX电位器),保证硬标签在X轴方向距离天线1.4米能够报警即可.
f.接通软件调试工具,用软件调整天线到最佳.(抗干扰及灵敏度)
g.尽量将多余的线去掉.
h.如果天线的Phaseshift改变了,解码器也必须改变其相位并与天线一致.
