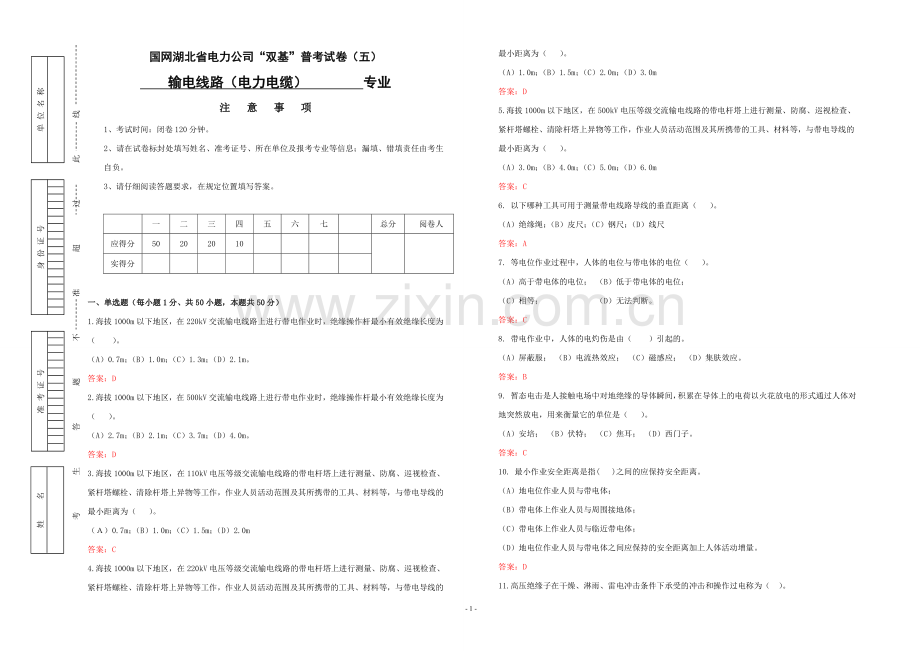

国网湖北省电力公司“双基”普考试卷（五）
输电线路（电力电缆） 专业
注 意 事 项
1、考试时间：闭卷120分钟。
2、请在试卷标封处填写姓名、准考证号、所在单位及报考专业等信息；漏填、错填责任由考生自负。
3、请仔细阅读答题要求，在规定位置填写答案。

一
二
三
四
五
六
七

总分
阅卷人
应得分
50
20
20
10

实得分

一、单选题（每小题1分、共50小题，本题共50分）
1.海拔1000m以下地区，在220kV交流输电线路上进行带电作业时，绝缘操作杆最小有效绝缘长度为（ ）。
（A）0.7m；（B）1.0m；（C）1.3m；（D）2.1m。
答案：D
2.海拔1000m以下地区，在500kV交流输电线路上进行带电作业时，绝缘操作杆最小有效绝缘长度为（ ）。
（A）2.7m；（B）2.1m；（C）3.7m；（D）4.0m。
答案：D
3.海拔1000m以下地区，在110kV电压等级交流输电线路的带电杆塔上进行测量、防腐、巡视检查、紧杆塔螺栓、清除杆塔上异物等工作，作业人员活动范围及其所携带的工具、材料等，与带电导线的最小距离为（ ）。
（Ａ）0.7m；（B）1.0m；（C）1.5m；（D）2.0m
答案：C
4.海拔1000m以下地区，在220kV电压等级交流输电线路的带电杆塔上进行测量、防腐、巡视检查、紧杆塔螺栓、清除杆塔上异物等工作，作业人员活动范围及其所携带的工具、材料等，与带电导线的最小距离为（ ）。
（A）1.0m；（B）1.5m；（C）2.0m；（D）3.0m
答案：D
5.海拔1000m以下地区，在500kV电压等级交流输电线路的带电杆塔上进行测量、防腐、巡视检查、紧杆塔螺栓、清除杆塔上异物等工作，作业人员活动范围及其所携带的工具、材料等，与带电导线的最小距离为（ ）。
（A）3.0m；（B）4.0m；（C）5.0m；（D）6.0m
答案：C
6. 以下哪种工具可用于测量带电线路导线的垂直距离（ ）。
（A）绝缘绳；（B）皮尺；（C）钢尺；（D）线尺
答案：A
7. 等电位作业过程中，人体的电位与带电体的电位（ ）。
（A）高于带电体的电位； （B）低于带电体的电位；
（C）相等； （D）无法判断。
答案：C
8. 带电作业中，人体的电灼伤是由（ ）引起的。
（A）屏蔽服； （B）电流热效应； （C）磁感应； （D）集肤效应。
答案：B
9. 暂态电击是人接触电场中对地绝缘的导体瞬间，积累在导体上的电荷以火花放电的形式通过人体对地突然放电，用来衡量它的单位是（ ）。
（A）安培； （B）伏特； （C）焦耳； （D）西门子。
答案：C
10. 最小作业安全距离是指( )之间的应保持安全距离。
（A）地电位作业人员与带电体；
（B）带电体上作业人员与周围接地体；
（C）带电体上作业人员与临近带电体；
（D）地电位作业人员与带电体之间应保持的安全距离加上人体活动增量。
答案：D
11.高压绝缘子在干燥、淋雨、雷电冲击条件下承受的冲击和操作过电称为（ ）。
（A）绝缘子的绝缘性能； （B）耐电性能；
（C）绝缘子的电气性能； （D）绝缘子的机械性能。
答案：C
12.避雷器的保护特性是指避雷器在（ ）电流下的残压和冲击放电电压值。
( A ) 雷电放电 ( B ) 标称放电 ( C ) 操作过电压放电 ( D ) 冲击放电
答案:B
13.反应线路单相接地故障的保护是（ ）保护。
( A ) 零序电流方向 ( B ) 复合低电压 ( C ) 负序电流 ( D ) 正序电流
答案:A
14.零序电流保护的特点只是反应( )。
( A ) 单相接地故障 ( B ) 相间短路故障 ( C ) 三相短路故障 ( D ) 断线故障
答案:A
15.10kV线路故障跳闸后,为尽快恢复故障线路用户用电,应( ) 开始，采用分段故障巡视、分断试送的方式进行故障查找处理 。
( A ) 自变电站电源端 ( B ) 自合环点电源 ( C ) 自线路中间 ( D ) 自线路末端
答案:A
16.使电缆不随热胀冷缩发生位移的夹紧固定方式称（ ）。
( A ) 挠性固定 ( B ) 刚性固定 ( C ) 柔性固定 ( D ) 曲性固定
答案:B
17.小电流接地系统发生单相接地时中性点对地电压上升为相电压。非接地两相对地电压为( )。
( A ) 相电压 ( B ) 电压下降 ( C ) 线电压 ( D ) 故障电压
答案:C
18.电缆发生故障，对电缆进行主绝缘测试，发现其绝缘电阻为0MΩ，这是典型的金属性短路（接地）故障。为进一步测量电缆绝缘电阻大小，可使用（ ）进行测量。
( A ) 电流表 ( B ) 双臂电桥 ( C ) 万用表 ( D ) 单臂电桥
答案:C
19.高压架空线路发生接地故障时，会对邻近的通信线路发生( )。
( A ) 电磁感应 ( B ) 电压感应 ( C ) 接地感应 ( D ) 静电感应
答案:A
20.测量电缆线路正序、零序阻抗和测量导体金属屏蔽间的电容时，其值不应大于设计值的( )。
(A)80%；(B)85%；(C)90%；(D)95%。
答案:A
21.110kV及以上的直埋电缆，当其表面温度超过( )时， 应采取降低温度或改善回填土的散热性能等措施。
(A)10℃；(B)30℃；(C)50℃；(D)70℃。
答案:C
22.电气试验中的间隙性击穿故障和封闭性故障都属( )性故障。
(A)断线；(B)接地；(C)闪络；(D)混合。
答案:C
23.XLPE电缆金属屏蔽允许的短路电流与短路时间和( )有关。
(A)导体标称面积；(B)屏蔽标称面积；(C)导体短路电流；(D)短路前电缆温度。
答案:B
24.连接电缆与电缆的导体、绝缘、屏蔽层和保护层，以使电缆线路连续的装置，称为（ ）。
（A）电缆终端（B）电缆接头（C）电缆交叉互联箱（D）电缆接地箱。
答案:B
25..安装在电缆末端，以使电缆与其他电气设备或架空输电线相连接，并维持绝缘直至连接点的装置，称为（ ）。
（A）电缆终端（B）电缆接头（C）电缆交叉互联箱（D）电缆接地箱。
答案:A
26. 以下关于电缆交叉互联箱描述正确的有（ ）。
（A）用于长电缆线路中，降低电缆护层感应电压；
（B）用于短电缆线路中，降低电缆护层感应电压；
（C）用于长电缆线路中，降低电缆屏蔽层泄漏电流；
（D）用于短电缆线路中，降低电缆屏蔽层泄漏电流。
答案：A
27. 配置平行于高压单芯电缆线路、以两端接地使感应电流形成回路的导线称为（ ）。
（A）屏蔽线（B）接地线；（C）回流线；（D）辅助线。
答案:C
28. 额定负荷时聚氯乙烯电缆导体最高允许温度为（ ）℃。
（A）65（B）70（C）80；（D）90。
答案:B
29.额定负荷时交联聚乙烯电缆导体最高允许温度为（ ）℃。
（A）65（B）70（C）80；（D）90。
答案:D
30.电缆主绝缘可用 （ ）兆欧表测量，耐压试验前后绝缘电阻测量应无明显变化。
（A）1000 V（B）1500 V（C）2000V 或 4000V；（D）2500V 或 5000V。
答案:B
31.以下选项中，（ ）不是决定电缆长期允许载流量主要因素。
（A）电缆的长期允许工作温度 （B）电缆本身的散热性能
（C）电缆装置情况及其周围的散热条件 （D）电缆长度
答案:D
32.单芯电缆金属护套实行交叉互联接地方式时，护层保护器）一般安装在（ ）位置。
（A）直通接头 （B）塞止接头 （C）电缆终端 （D）绝缘接头
答案:D
33.YJLW03－64/110kV－1×630mm2 表示（ ）。
（A）10kV单芯630mm2、铜芯、交联聚乙烯绝缘、皱纹铝护套、聚乙烯外护套电力电缆。
（B）110kV单芯630mm2、铝芯、交联聚乙烯绝缘、皱纹铝护套、聚乙烯外护套电力电缆。
（C）110kV单芯630mm2、铜芯、聚乙烯绝缘、皱纹铝护套、聚乙烯外护套电力电缆。
（D）110kV单芯630mm2、铜芯、交联聚乙烯绝缘、皱纹铝护套、聚乙烯外护套电力电缆。
答案:A
34.电缆型号YJY22－26/35kV－3×300mm2 表示（ ）。
（A）35kV三芯300mm2、铜芯、交联聚乙烯绝缘、聚氯乙烯护套、双钢带铠装电力电缆。
（B）35kV三芯300mm2、铝芯、交联聚乙烯绝缘、聚氯乙烯护套、双钢带铠装电力电缆。
（C）35kV三芯300mm2、铜芯、聚乙烯绝缘、聚氯乙烯护套、双钢带铠装电力电缆。
（D）35kV三芯300mm2、铝芯、聚乙烯绝缘、聚氯乙烯护套、双钢带铠装电力电缆。
答案:A
35.带电断、 接引 线时， 为保证引线与周围不同电位设备保持足够的安全距离， 可采用（ ） 防止引线摆动。
（A) 绝缘操作杆； （B) 绝缘锁杆； （C) 绝缘扎线剪； （D) 绝缘三齿扒。
答案：B
36.在配电带电作业中，作业人员应避免（ ）。
（A) 接触横担 （B) 接触拉线 （C) 接触接地构件 （D) 同时接触不同电位的物体
答案：D
37.关于带电断、接空载线路，下列陈述错误的是（ ）。
（A) 确认线路的另一端断路器和隔离开关确已断开
（B) 确认接入线路侧的变电压．电压互感器确已退出运行
（C) 可以带负荷断．接引线
（D) 应采取防止引线摆动的措施
答案：C
38.在带电作业过程中如设备突然停电，下列叙述错误的是（ ）。
（A) 作业人员应视设备仍然带电
（B) 作业人员可以将线路挂好接地线，采取停电作业方式
（C) 工作负责人应尽快与调度联系
（D) 值班调度员未与工作负责人取得联系前不得强送电
答案：B
39.带负荷更换跌落保险，叙述正确的是（ ）。
（A) 安装旁路引流线后，直接拉开跌落保险
（B) 安装旁路引流线后，通过绝缘操作杆拉开跌落保险
（C) 安装旁路引流线并确认负荷转移正常后，直接拉开跌落保险
（D) 安装旁路引流线并确认负荷转移正常后，通过绝缘操作杆拉开跌落保险
答案：D
40. 采用绝缘手套直接作业法作业时，相与相之间（ ）起主绝缘作用。
（A) 斗臂车绝缘臂 （B) 绝缘手套 （C) 绝缘斗 （D) 空气间隙
答案：D
41. 采用绝缘杆间接作业法作业时，带电体与大地之间起主绝缘作用的是（ ）。
（A) 斗臂车绝缘臂 （B) 绝缘手套 （C) 绝缘杆 （D) 绝缘遮蔽罩
答案：C
42. 采用绝缘杆间接作业法作业时，相与相之间（ ）起主绝缘作用。
（A) 斗臂车绝缘臂 （B) 绝缘手套 （C) 绝缘杆 （D) 空气间隙
答案：D
43. 超高压输电线路及变电所，采用分裂导线与采用相同截面的单根导线相比较，下列项目中( )项是错的。
（A）分裂导线通流容量大些； （B）分裂导线较易发生电晕，电晕损耗大些；
（C）分裂导线对地电容大些； （D）分裂导线结构复杂些。
答案：B
44.导线通过交流电时，导线之间及导线对地之间产生交变电场，因而有( )。
答案：C
(A)电抗 (B)感抗 (C)容抗 (D)阻抗
45.矩形母线散热条件、机械强度与布置形式有关，（ ）布置时，散热条件较好，机械强度高。
(A)水平排列平放 (B) 水平排列竖放 (C)垂直排列 (D)三角形排列
答案：C
46.软母线一般采用（ ）。
(A)镀锌钢绞线 (B) 铜绞线 (C)铝绞线 (D)钢芯铝绞线
答案：D
47. 钢芯铝绞线是利用交流电（ ）优点制成的，电流从铝线部分流过，钢芯中流过的电流几乎为零。
(A)临近效应 (B) 集肤效应 (C)静电感应 (D)电磁感应
答案：B
48.电力电缆铜、铝导体的连接应采用（ ）。
(A)铜接头 (B) 铝接头 (C)铜铝过渡接头 (D)钢接头
答案：C
49.接地装置由（ ）组成。
(A)接地网和接地极；(B)接地极和接地线；(C)接地体和接地极；(D)接地网和接地线
答案：B
50下列不属于输电线路防雷措施的是（　）。
(A)架设避雷线 (B)架设耦合地线 (C) 装设自动重合闸 (D) 装设浪涌保护器
答案：D

二、判断题（每题1分、共20小题，本题共20分）
1.测量橡塑电缆主绝缘时，用5000V兆欧表测量。电缆较长时，兆欧表工作时间应足够长，直至读数稳定。完成测量后，应先断开兆欧表，然后对被测电缆进行短路放电。（ ）
答案：对
2.预制式电缆附件所用材料一般为硅橡胶或乙丙橡胶，主要采用电气参数法来处理应力集中问题，其主要优点是材料性能优良，安装简便快捷，不动火，弹性好，使得界面性能得到较大改善，是近年来中低压以及高压电缆采用的主要形式。（ ）
答案：对
3.应力管是利用热收缩管的电气参数强迫电缆绝缘屏蔽断口处的应力疏散成沿应力管较均匀的分布，广泛适用于各种电压等级的电缆附件中。（ ）
答案：错
4.电缆额定电压U0/ U的含义是： U0导体对地或金属屏蔽之间的额定工频电压有效值，U表示导体之间的额定工频电压有效值。（ ）
答案：对
5.安装冷缩式中间接头时，电缆外半导电层开剥的长度越长，爬距越长，可靠性越高。（ ）
答案：错
6.核相就是核定两个电源之间的线电压是否一致。 （ ）
答案：错
7.电缆线芯的连接，铜芯采用压接，铝芯采用焊接。（ ）
答案：错
8.对于高电压的交联聚乙烯绝缘电缆，直流耐压试验不能反映整条线路的绝缘水平。（ ）
答案：对
9.电缆金属护套、电缆支架和铠装层应全部和接地装置连接，以避免电缆外皮与金属支架间产生电位差而发生交流电蚀或危害人身安全。（ ）
答案：对
10.紧急缺陷是指威胁线路安全运行，但线路仍可继续运行，可安排计划停电处理的缺陷（ ）。
答案：错
1.在绝缘子串未脱离导线前，拆、装靠近横担的第一片绝缘子时，塔上地电位作业人员可直接对其操作。（ ）
答案：错
12.穿屏蔽服的目的就是要使流经带电人员身体的电流几乎全部改由屏蔽服流过，因而屏蔽服的作用是导通电流。（ ）
答案：错
13.等电位作业时要带绝缘手套。（ ）
答案：错
14.绝缘挂梯因其灵活调整长度，适用于任何场所的带电作业。（ ）
答案：错
15.空气的绝缘强度在气温升高时会减弱。（ ）
答案：对
16.任何带电作业，都必须停用重合闸。（ ）
答案：错
17.由电造成的人体麻电甚至死亡的原因，不在于人体所处电位的高低，而取决于流经人体电流的大小。（ ）
答案：对
18.绝缘材料的机械强度，一般随温度的升高而升高。（ ）
答案：错
19.带电作业操作人员在使用绝缘工具时，应戴专用手套，不应赤手接触绝缘工具。（ ）
答案：对
20.绝缘工具的工频耐压试验以无击穿，无闪络为合格。（ ）
答案：错

三、问答题（每题5分、共4小题，本题共20分）
1. 简述旁路作业法。
答： 旁路作业法是采用专用设备将待检修或施工的设备进行旁路分流继续向用户 供电的一种作业方法。旁路作业时首先将旁路设备接入线路，使之与待检修设备并行运行， 然后将待检修设备从线路中脱离进行停电作业，此时由旁路设备继续向用户供电，检修完毕后将设备重新接入线路中，再将旁路设备撤除。
2.在使用带电作业工具前，应了解和掌握工具的哪些基本要点？
答：工具是否按期进行了相关试验，试验是否合格。工具的使用范围，即在何种电气装备上使用及限制，以及有关环境或作业方法。）工具使用前的现场检查内容，以确保工具（电气和机械性能）完好。
3.确保带电作业人员安全的基本条件是什么？
答：流经人体的电流不超过人体感知水平1mA；人体体表场强至少不超过人的感知水平2.4KV/cm;人体周围的起隔离作用的各种介质有充分的绝缘强度，在可能的过电压下不发生闪络与击穿。
4. 简述消除电缆“绝缘回缩”的措施有哪些。
答：为了保证交联电缆附件的正常运行，必须在附件施工过程中对电缆采取必要的措施，消除“绝缘回缩”的影响⑴加热矫直。加热矫直的过程也是一种对电缆内部应力的消除过程。通过加热和冷却将电缆制造过程中留下的热应力消除一部分，减少了电缆绝缘的回缩量。⑵接头固定装置。交联电缆预制式接头安装尺寸要求严格，几毫米的电缆绝缘回缩往往会造成电缆接头的击穿。因此采用屏蔽罩通过电缆绝缘上的两端槽卡住电缆绝缘层，防止电缆绝缘层的回缩。

四、计算题（每题5分、共2小题，本题共10分）
1.带电作业塔上电工身穿屏蔽服站在铁塔上间接作业，如果人体的电阻为1000Ω，屏蔽服上的电阻为12Ω，由于静电感应产生的总感应电流为3.5mA，求流过人体和屏蔽服的电流各有多少?
解：由于人体与屏蔽服构成一并联电路(如图D-15所示)，因此可以按并联电路的公式计算。

已知Rr＝1000Ω，Rp＝12Ω，I＝3.5mA

答：流过人体和屏蔽服的电流各有和。

2．某XLPE电缆正常载流量400A，短时过载温度110℃，系数1.15，问此时过载电流为多少？
答案: Ik=IK
Ik=1.15×400A=460（A）
答：110℃温度下过载电流可达460A。
