高频电子线路试题
一、 单项选择题 。

1、设混频器的fL >fC ，即fL =fC +fI ，若有干扰信号fj= fL +fI ，则可能产生的干扰称为 -------- 。（ ）
（A）交调干扰 （B）互调干扰 （C）中频干扰 （D）镜像干扰
2、电容三点式与电感三点式振荡器相比，其主要优点是 ---------- 。（ ）
（A）电路简单且易起振 （B）输出波形好
（C）改变频率不影响反馈系数 （D）工作频率比较低

3、常用集电极电流流通角q的大小来划分功放的工作类别，丙类功放 ---------- 。（ ）
（A）q = 180O （B）90O< q<180O （C）q =90 O （D）q<90O
4、通常FM广播的最大频偏为 ------------ 。（ ）
（A）75KHZ （B）85KHZ （C）465KHZ （D）180KHZ
5、若调制信号的频率是从300HZ～3000HZ，那么，窄带调频时，调频电路中带通滤波器的通频带宽度至少应为：-------- 。（ ）
（A）3000HZ （B）5400HZ （C）600HZ （D）6000HZ
6、调幅波解调电路中的滤波器应采用 --------------。（ ）
（A）带通滤波器 （B）低通滤波器 （C）高通滤波器 （D）带阻滤波器
7、某已调波的数学表达式为u(t) = 2（1＋Sin（2π×103t）Sin2π×106t ，这是一个--------- 。（ ）
（A）AM波 （B）FM波 （C）DSB波 （D）SSB波
8、为使振荡器输出稳幅正弦信号，环路增益Ｔ（jω）应为---------------。（　　　　）
（A） T（jω）＝1 （B） T（jω）＞1 （C）T（jω）＜1 （D）T（jω）＝0

9、单频调制时，调频波的最大角频偏△ωm正比于------------------- 。（　　　）
（A）vΩ （B）Ω （C）VΩ （D）VC
10、二极管峰值包络检波器，原电路工作正常，若负载电阻加大，会引起-----------。（　　　）

（Ａ）惰性失真 （Ｂ）底部切削失真 （Ｃ）频率失真 （Ｄ）惰性失真及底部切削失真

二、多项选择题 。
1、相环路锁定后 ------------------- 。（ ）
（Ａ）无频率误差
（B）有相位误差
（C）能够实现频率的准确跟踪
（Ｄ）有频率误差
（E） 无相位误差

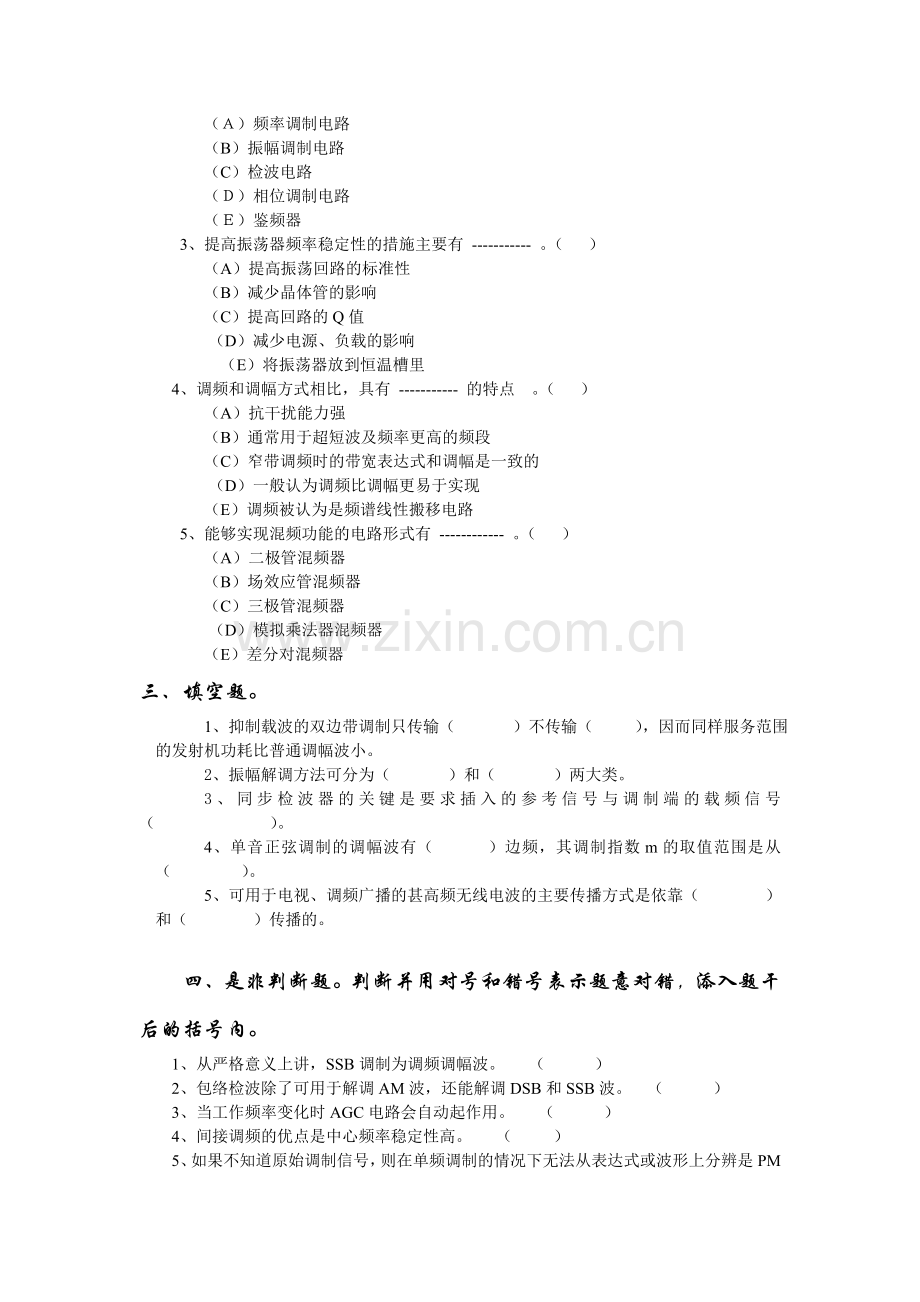

2、下属于频谱非线性搬移电路的有 --------------。（ ）
（Ａ）频率调制电路
（B）振幅调制电路
（C）检波电路
（Ｄ）相位调制电路
（Ｅ）鉴频器
3、提高振荡器频率稳定性的措施主要有 ----------- 。（ ）
（A）提高振荡回路的标准性
（B）减少晶体管的影响
（C）提高回路的Q值
（D）减少电源、负载的影响
（E）将振荡器放到恒温槽里
4、调频和调幅方式相比，具有 ----------- 的特点 。（ ）
（A）抗干扰能力强
（B）通常用于超短波及频率更高的频段
（C）窄带调频时的带宽表达式和调幅是一致的
（D）一般认为调频比调幅更易于实现
（E）调频被认为是频谱线性搬移电路
5、能够实现混频功能的电路形式有 ------------ 。（ ）
（A）二极管混频器
（B）场效应管混频器
（C）三极管混频器
（D）模拟乘法器混频器
（E）差分对混频器
三、填空题。
1、抑制载波的双边带调制只传输（ ）不传输（ ），因而同样服务范围的发射机功耗比普通调幅波小。
2、振幅解调方法可分为（ ）和（ ）两大类。
3、同步检波器的关键是要求插入的参考信号与调制端的载频信号（ ）。
4、单音正弦调制的调幅波有（ ）边频，其调制指数m的取值范围是从（　　 　　）。
5、可用于电视、调频广播的甚高频无线电波的主要传播方式是依靠（ ）和（ ）传播的。

四、是非判断题。判断并用对号和错号表示题意对错，添入题干后的括号内。
1、从严格意义上讲，SSB调制为调频调幅波。 （ ）
2、包络检波除了可用于解调AM波，还能解调DSB和SSB波。 （ ）
3、当工作频率变化时AGC电路会自动起作用。 （ ）
4、间接调频的优点是中心频率稳定性高。 （ ）
5、如果不知道原始调制信号，则在单频调制的情况下无法从表达式或波形上分辨是PM波还是FM波。 （ ）
6、在串联型石英晶体振荡电路中，石英谐振器可以等效为电感。 （ ）
7、二极管平衡调幅电路中加适当的直流偏置，就可输出普通调幅波。（ ）
8、FM和AM相比，在电能利用上节省，在频带占用上浪费。 （ ）
9、调频时最大相移与调制信号频率成正比。 （ ）
10、三极管混频器的时变偏置Eb(t)和时变跨导gm(t)都是本振信号频率ωL的周期函数。（ ）

五、分析和计算题。
（一）、某振荡电路如下图所示，已知C1 = C2 = 1000PF,C3 =200PF,L= 0.5mH,
1、画出交流等效电路。
2、回答能否振荡？
3、写出电路名称？
4、求振荡频率。
5、求反馈系数

(二)、以下是AM发射机和超外差接收机的原理框图。
1、根据其工作原理分别填写整机框图中的各单元名称。
2、画出各单元的输入和输出波形（画草图）。

（三）、有一调角波信号其表达式为：u（t）= 10 cos (2π×106t+10COS2000πt) (V)，
试根据表达式分别确定：
1、 最大频偏。
2、 最大相移。
3、 信号带宽。
4、 信号在100Ω电阻上的平均功率。

一、填空题（30分）
1． 简单串联谐振回路又称为          谐振回路，若已知谐振回路空载品质因素为，损耗电阻为，信号源电压振幅为，则谐振时回路中的电流            , 回路元件上的电压              ,               ，归一化幅频特性                   。简单并联谐振回路又称为          谐振回路。
2．谐振功率放大器工作于丙类，电流波形出现凹坑，为使其退出凹坑，可调整的参数有哪四个         、           、         、          ，它们的变化趋势为（增大或减小）          、               、             、             。
3． LC反馈振荡器振幅平衡条件是               ，相位平衡条件是                。LC三端式振荡器相位平衡条件的判断准则是                                    。
4． 大信号包络检波，为了不产生惰性失真，应满足                    ，为了不产生负峰切
割失真,应满足               。
5.  有一调幅波，载波功率为1000W，时的总功率为            ，两个边频功率之和
为            ；时的总功率为           ，两个边频功率之和为           。
二、作出使用乘法器实现普通调幅，单边带调幅，双边带调幅，混频，同步检波，五种功能框图，并写出数学表达式。
三、有一并联回路在某频段内工作，频段最低频率为,最高频率为。现有两个可变电容器，一个电容器的最小电容量为，最大电容量为；另一个电容器的最小电容量为，最大电容量为。试问：（1）应该采用哪一个可变电容器，为什么？（2）回路电感应等于多少？（3）绘出实际的并联回路图。
四、给定并联谐振回路的，，通频带，试求电感L，品质因素；又若把 加宽为，应在回路两端再并联一个阻值为多大的电阻？
五 某一晶体管谐振功率放大器，已知,，，电压利用系数,求、、、？
六、有一调幅波,其方程式为，试求它所包含的各分量的频率与振幅，并画出其频谱图。
D

C

RL
