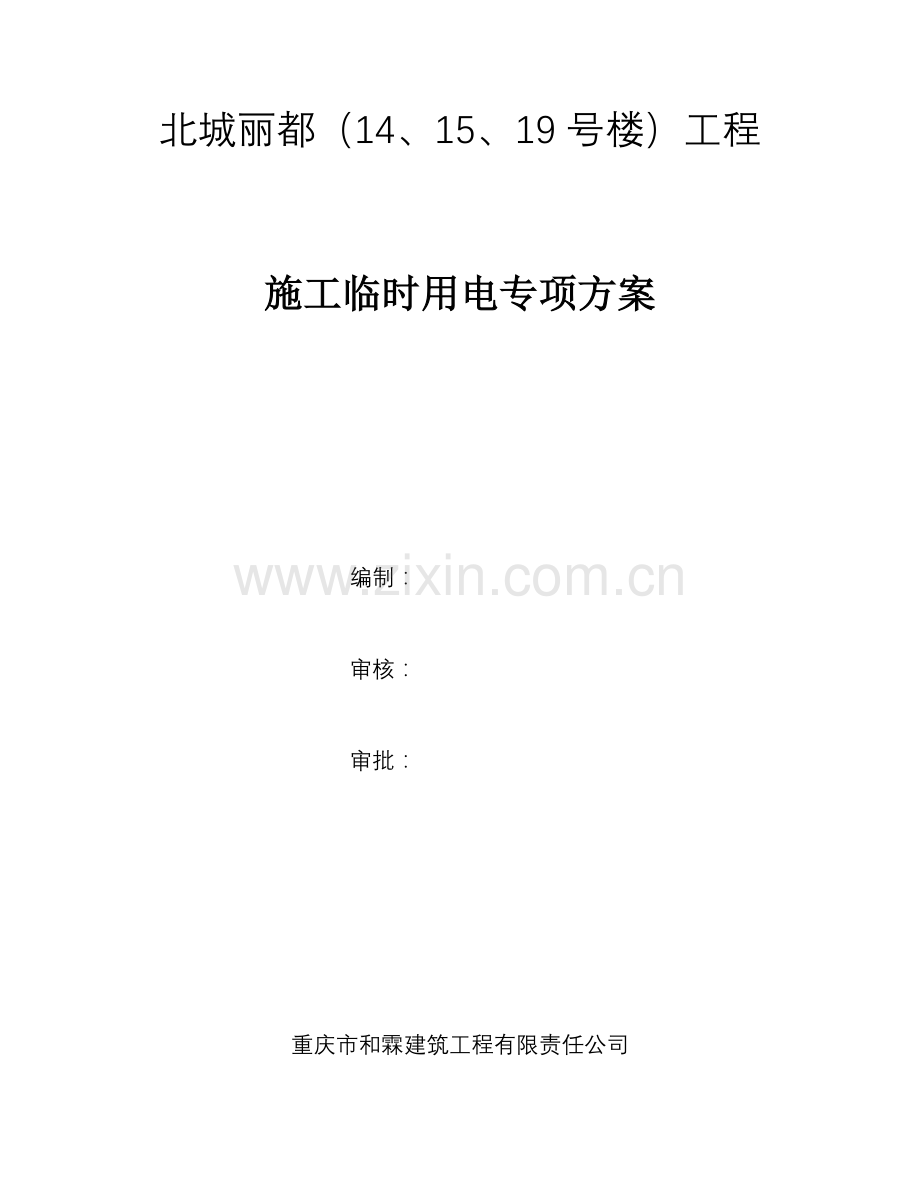

北城丽都（14、15、19号楼）工程

施工临时用电专项方案

编制：

审核：

审批：

重庆市和霖建筑工程有限责任公司
2010年12月

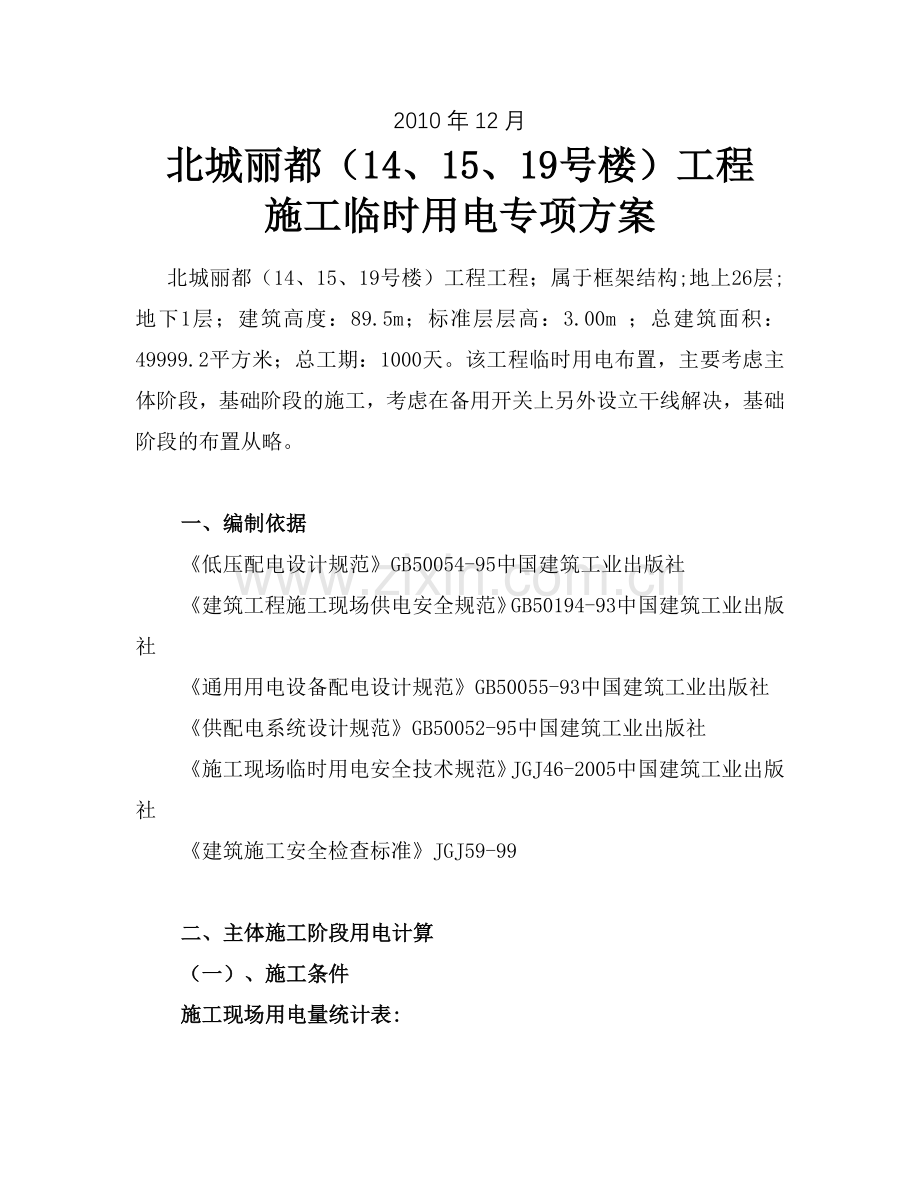

北城丽都（14、15、19号楼）工程
施工临时用电专项方案

北城丽都（14、15、19号楼）工程工程；属于框架结构;地上26层;地下1层；建筑高度：89.5m；标准层层高：3.00m ；总建筑面积：49999.2平方米；总工期：1000天。该工程临时用电布置，主要考虑主体阶段，基础阶段的施工，考虑在备用开关上另外设立干线解决，基础阶段的布置从略。

一、编制依据
《低压配电设计规范》GB50054-95中国建筑工业出版社
《建筑工程施工现场供电安全规范》GB50194-93中国建筑工业出版社
《通用用电设备配电设计规范》GB50055-93中国建筑工业出版社
《供配电系统设计规范》GB50052-95中国建筑工业出版社
《施工现场临时用电安全技术规范》JGJ46-2005中国建筑工业出版社
《建筑施工安全检查标准》JGJ59-99

二、主体施工阶段用电计算
（一）、施工条件
施工现场用电量统计表:

------------------------------------------------------------序号 机具名称 型号 安装功率(kW) 数量 合计功率(kW)
1 塔式起重机 QT40 48 3 144
2 钢筋调直机 GT4/14 4 3 12
3 钢筋切断机 QJ40 7 3 21
4 插入式振动器 ZX50 1.1 6 6.6
5 交流电焊机 BX3-500-2 38.6 3 115.8
6 木工圆锯 MJ104 3 5 15
7 载货电梯 JT1 7.5 3 22.5
-------------------------------------------------------------
（二）、设计内容和步骤
1、现场勘探及初步设计:
(1)本工程所在施工现场范围内无各种埋地管线。
(2)现场采用380V低压供电，设一配电总箱，4条干线，其中1号干线供应A-1、2栋，2号干线供应A-3、4栋，3号干线供应A-5、6栋，4号干线供应A-7栋，1、2、3号干线各配置两个分电箱，采用TN-S系统供电。
(3)根据施工现场用电设备布置情况，采用导线穿钢管埋地敷设，布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，两级防护。
(4)按照《JGJ46-2005》规定制定施工组织设计，接地电阻R≤4Ω。
2、确定用电负荷:
Pn—安装功率 Pe—额定功率 Pjs—有功功率 Qjs—无功功率
Sjs—视在功率

1号干线（14、15号楼）
(1)、塔式起重机
Kx = 0.2 Cosφ = 0.6 tgφ = 1.33
将Jc =40%统一换算到Jc1 =25%的额定容量
Pn = 48kW
Pe = n×(Jc/Jc1)1/2×Pn = 1×(0.4/0.25)1/2×48 = 60.72 kW
Pjs = Kx×Pe =0.2×60.72 = 12.14kW
Qjs = Pjs× tgφ=12.14×1.33 = 16.19 kvar
(2)、钢筋调直机
Kx = 0.3 Cosφ = 0.7 tgφ = 1.02
Pjs = 0.3×4 = 1.2 kW
Qjs = Pjs× tgφ=1.2×1.02 = 1.22 kvar
(3)、钢筋切断机
Kx = 0.3 Cosφ = 0.7 tgφ = 1.02
Pjs = 0.3×7 = 2.1 kW
Qjs = Pjs× tgφ=2.1×1.02 = 2.14 kvar
(4)、强制式混凝土搅拌机
Kx = 0.75 Cosφ = 0.85 tgφ = 0.62
Pjs = 0.75×11 = 8.25 kW
Qjs = Pjs× tgφ=8.25×0.62 = 5.11 kvar
(5)、插入式振动器
Kx = 0.3 Cosφ = 0.7 tgφ = 1.02
Pjs = 0.3×2.2 = 0.66 kW
Qjs = Pjs× tgφ=0.66×1.02 = 0.67 kvar
(6)、交流电焊机
Kx = 0.35 Cosφ = 0.4 tgφ = 2.29
将Jc =50%统一换算到Jc1 =100%的额定容量
Pn = Sn ×Cosφ = 38.6×0.4=15.44kW
Pe = n×(Jc/Jc1)1/2×Pn = 1×(0.5/1)1/2×15.44 = 10.92 kW
Pjs = Kx×Pe =0.35×10.92 = 3.82kW
Qjs = Pjs× tgφ=3.82×2.29 = 8.76 kvar
(7)、木工圆锯
Kx = 0.3 Cosφ = 0.6 tgφ = 1.33
Pjs = 0.3×3 = 0.9 kW
Qjs = Pjs× tgφ=0.9×1.33 = 1.2 kvar
(8)、载货电梯
Kx = 0.2 Cosφ = 0.6 tgφ = 1.33
Pjs = 0.2×7.5 = 1.5 kW
Qjs = Pjs× tgφ=1.5×1.33 = 2 kvar
(9)、塔式起重机
Kx = 0.2 Cosφ = 0.6 tgφ = 1.33
将Jc =40%统一换算到Jc1 =25%的额定容量
Pn = 48kW
Pe = n×(Jc/Jc1)1/2×Pn = 1×(0.4/0.25)1/2×48 = 60.72 kW
Pjs = Kx×Pe =0.2×60.72 = 12.14kW
Qjs = Pjs× tgφ=12.14×1.33 = 16.19 kvar
(10)、强制式混凝土搅拌机
Kx = 0.75 Cosφ = 0.85 tgφ = 0.62
Pjs = 0.75×11 = 8.25 kW
Qjs = Pjs× tgφ=8.25×0.62 = 5.11 kvar
(11)、插入式振动器
Kx = 0.3 Cosφ = 0.7 tgφ = 1.02
Pjs = 0.3×1.1 = 0.33 kW
Qjs = Pjs× tgφ=0.33×1.02 = 0.34 kvar
(12)、载货电梯
Kx = 0.2 Cosφ = 0.6 tgφ = 1.33
Pjs = 0.2×7.5 = 1.5 kW
Qjs = Pjs× tgφ=1.5×1.33 = 2 kvar
(13)、交流电焊机
Kx = 0.35 Cosφ = 0.4 tgφ = 2.29
将Jc =50%统一换算到Jc1 =100%的额定容量
Pn = Sn ×Cosφ = 23.4×0.4=9.36kW
Pe = n×(Jc/Jc1)1/2×Pn = 1×(0.5/1)1/2×9.36 = 6.62 kW
Pjs = Kx×Pe =0.35×6.62 = 2.32kW
Qjs = Pjs× tgφ=2.32×2.29 = 5.31 kvar
2号干线（19号楼）
(1)、塔式起重机
Kx = 0.2 Cosφ = 0.6 tgφ = 1.33
将Jc =40%统一换算到Jc1 =25%的额定容量
Pn = 48kW
Pe = n×(Jc/Jc1)1/2×Pn = 1×(0.4/0.25)1/2×48 = 60.72 kW
Pjs = Kx×Pe =0.2×60.72 = 12.14kW
Qjs = Pjs× tgφ=12.14×1.33 = 16.19 kvar
(2)、强制式混凝土搅拌机
Kx = 0.75 Cosφ = 0.85 tgφ = 0.62
Pjs = 0.75×11 = 8.25 kW
Qjs = Pjs× tgφ=8.25×0.62 = 5.11 kvar
(3)、插入式振动器
Kx = 0.3 Cosφ = 0.7 tgφ = 1.02
Pjs = 0.3×2.2 = 0.66 kW
Qjs = Pjs× tgφ=0.66×1.02 = 0.67 kvar
(4)、钢筋调直机
Kx = 0.3 Cosφ = 0.7 tgφ = 1.02
Pjs = 0.3×4 = 1.2 kW
Qjs = Pjs× tgφ=1.2×1.02 = 1.22 kvar
(5)、钢筋切断机
Kx = 0.3 Cosφ = 0.7 tgφ = 1.02
Pjs = 0.3×7 = 2.1 kW
Qjs = Pjs× tgφ=2.1×1.02 = 2.14 kvar
(6)、钢筋弯曲机
Kx = 0.3 Cosφ = 0.7 tgφ = 1.02
Pjs = 0.3×3 = 0.9 kW
Qjs = Pjs× tgφ=0.9×1.02 = 0.92 kvar
(7)、交流电焊机
Kx = 0.35 Cosφ = 0.4 tgφ = 2.29
将Jc =50%统一换算到Jc1 =100%的额定容量
Pn = Sn ×Cosφ = 23.4×0.4=9.36kW
Pe = n×(Jc/Jc1)1/2×Pn = 1×(0.5/1)1/2×9.36 = 6.62 kW
Pjs = Kx×Pe =0.35×6.62 = 2.32kW
Qjs = Pjs× tgφ=2.32×2.29 = 5.31 kvar
(8)、木工圆锯
Kx = 0.3 Cosφ = 0.6 tgφ = 1.33
Pjs = 0.3×3 = 0.9 kW
Qjs = Pjs× tgφ=0.9×1.33 = 1.2 kvar
(9)、载货电梯
Kx = 0.2 Cosφ = 0.6 tgφ = 1.33
Pjs = 0.2×7.5 = 1.5 kW
Qjs = Pjs× tgφ=1.5×1.33 = 2 kvar
1、2号干线线路上导线截面及分配箱、开关箱内电气设备选择:
在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分配箱至开关箱，开关箱至用电设备的导线敷设采用铜塑料绝缘导线穿焊接钢管敷设，由于这部分距离较短，因此不考虑电压降，只按安全载流量选择导线截面。
(1)、塔式起重机开关箱至塔式起重机导线截面及开关箱内电气设备选择（开关箱以下机械启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.6 tgφ = 1.33
Ijs = Kx ×Pe /(1.732×Ue ×Cosφ) = 1×60.72/(1.732×0.38×0.6) = 153.75A
ii)选择导线
选择BV-4×70+1×35 ，穿焊接钢管时其安全载流量为183A。
iii)选择电气设备
选择开关箱内开关为DZ10-250/3 ，其脱扣器整定电流值为Ir = 200A。
漏电保护器为 DZ10L-250/3。
(2)、钢筋调直机开关箱至钢筋调直机导线截面及开关箱内电气设备选择（开关箱以下机械启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.7 tgφ = 1.02
Ijs = Kx×Pe /(1.732×Ue ×Cosφ) = 1×4/(1.732×0.38×0.7) = 8.68A
ii)选择导线
选择BV-4×1+1×0.75 ，穿焊接钢管时其安全载流量为13A。
iii)选择电气设备
选择开关箱内开关为Hk1-15/3 ，熔断器RC1A-10其最大熔体电流为 IRD = 10A，可根
据实际电流的2.5倍选择额定电流较小的熔丝，漏电保护器为 DZ10L-100/3。
(3)、钢筋切断机开关箱至钢筋切断机导线截面及开关箱内电气设备选择（开关箱以下机械启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.7 tgφ = 1.02
Ijs = Kx×Pe /(1.732×Ue ×Cosφ) = 1×7/(1.732×0.38×0.7) = 15.19A
ii)选择导线
选择BV-4×1.5+1×1 ，穿焊接钢管时其安全载流量为17A。
iii)选择电气设备
选择开关箱内开关为Hk1-30/3 ，熔断器RC1A-60其最大熔体电流为 IRD = 60A，可根
据实际电流的2.5倍选择额定电流较小的熔丝，漏电保护器为 DZ10L-100/3。
(4)、强制式混凝土搅拌机开关箱至强制式混凝土搅拌机导线截面及开关箱内电气设备选择（开关箱以下机械启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.85 tgφ = 0.62
Ijs = Kx×Pe /(1.732×Ue ×Cosφ) = 1×11/(1.732×0.38×0.85) = 19.66A
ii)选择导线
选择BV-4×2.5+1×1.5 ，穿焊接钢管时其安全载流量为24A。
iii)选择电气设备
选择开关箱内开关为DZ5-50/3 ，其脱扣器整定电流值为Ir = 40A。
漏电保护器为 DZ10L-100/3。
(5)、插入式振动器开关箱至插入式振动器导线截面及开关箱内电
气设备选择（开关箱以下机械启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.7 tgφ = 1.02
Ijs = Kx×Pe /(1.732×Ue ×Cosφ) = 1×1.1/(1.732×0.38×0.7) = 2.39A
ii)选择导线
选择BV-4×1+1×0.75 ，穿焊接钢管时其安全载流量为13A。
iii)选择电气设备
由于开关控制2台机械，开关的电流为Ir=2.39×2.00(台数)= 4.78 A。
选择开关箱内开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16A。
漏电保护器为 DZ10L-100/3。
(6)、交流电焊机开关箱至交流电焊机导线截面及开关箱内电气设备选择（开关箱以下机械启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.4 tgφ = 2.29
Ijs = Kx ×Pe /(1.732×Ue ×Cosφ) = 1×10.92/(1.732×0.38×0.4) = 41.47A
ii)选择导线
选择BV-4×10+1×6 ，穿焊接钢管时其安全载流量为57A。
iii)选择电气设备
选择开关箱内开关为DZ10-100/3 ，其脱扣器整定电流值为Ir = 80A。
漏电保护器为 DZ10L-100/3。
(7)、木工圆锯开关箱至木工圆锯导线截面及开关箱内电气设备选择（开关箱以下机械启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.6 tgφ = 1.33
Ijs = Kx×Pe /(1.732×Ue ×Cosφ) = 1×3/(1.732×0.38×0.6) = 7.6A
ii)选择导线
选择BV-4×1+1×0.75 ，穿焊接钢管时其安全载流量为13A。
iii)选择电气设备
选择开关箱内开关为Hk1-15/3 ，熔断器RC1A-10其最大熔体电流为 IRD = 10A，可根
据实际电流的2.5倍选择额定电流较小的熔丝，漏电保护器为 DZ10L-100/3。
(8)、载货电梯开关箱至载货电梯导线截面及开关箱内电气设备选择（开关箱以下机械启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.6 tgφ = 1.33
Ijs = Kx×Pe /(1.732×Ue ×Cosφ) = 1×7.5/(1.732×0.38×0.6) = 18.99A
ii)选择导线
选择BV-4×2.5+1×1.5 ，穿焊接钢管时其安全载流量为24A。
iii)选择电气设备
选择开关箱内开关为DZ5-50/3 ，其脱扣器整定电流值为Ir = 40A。
漏电保护器为 DZ10L-100/3。
(9)、塔式起重机开关箱至塔式起重机导线截面及开关箱内电气设备选择（开关箱以下机械启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.6 tgφ = 1.33
Ijs = Kx ×Pe /(1.732×Ue ×Cosφ) = 1×60.72/(1.732×0.38×0.6) = 153.75A
ii)选择导线
选择BV-4×70+1×35 ，穿焊接钢管时其安全载流量为183A。
iii)选择电气设备
选择开关箱内开关为DZ10-250/3 ，其脱扣器整定电流值为Ir = 200A。
漏电保护器为 DZ10L-250/3。
(10)、强制式混凝土搅拌机开关箱至强制式混凝土搅拌机导线截面及开关箱内电气设备选择（开关箱以下机械启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.85 tgφ = 0.62
Ijs = Kx×Pe /(1.732×Ue ×Cosφ) = 1×11/(1.732×0.38×0.85) = 19.66A
ii)选择导线
选择BV-4×2.5+1×1.5 ，穿焊接钢管时其安全载流量为24A。
iii)选择电气设备
选择开关箱内开关为DZ5-50/3 ，其脱扣器整定电流值为Ir = 40A。
漏电保护器为 DZ10L-100/3。
(11)、插入式振动器开关箱至插入式振动器导线截面及开关箱内电气设备选择（开关箱以下机械启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.7 tgφ = 1.02
Ijs = Kx×Pe /(1.732×Ue ×Cosφ) = 1×1.1/(1.732×0.38×0.7) = 2.39A
ii)选择导线
选择BV-4×1+1×0.75 ，穿焊接钢管时其安全载流量为13A。
iii)选择电气设备
选择开关箱内开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16A。
漏电保护器为 DZ10L-100/3。
(12)、载货电梯开关箱至载货电梯导线截面及开关箱内电气设备选择（开关箱以下机械启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.6 tgφ = 1.33
Ijs = Kx×Pe /(1.732×Ue ×Cosφ) = 1×7.5/(1.732×0.38×0.6) = 18.99A
ii)选择导线
选择BV-4×2.5+1×1.5 ，穿焊接钢管时其安全载流量为24A。
iii)选择电气设备
选择开关箱内开关为DZ5-50/3 ，其脱扣器整定电流值为Ir = 40A。
漏电保护器为 DZ10L-100/3。
(13)、交流电焊机开关箱至交流电焊机导线截面及开关箱内电气设备选择（开关箱以下机械启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.4 tgφ = 2.29
Ijs = Kx ×Pe /(1.732×Ue ×Cosφ) = 1×6.62/(1.732×0.38×0.4) = 25.14A
ii)选择导线
选择BV-4×4+1×2.5 ，穿焊接钢管时其安全载流量为31A。
iii)选择电气设备
选择开关箱内开关为DZ5-50/3 ，其脱扣器整定电流值为Ir = 40A。
漏电保护器为 DZ10L-100/3。
(14)、1号分箱至第1组电机(塔式起重机、钢筋调直机、钢筋切断机、强制式混凝土搅拌机、插入式振动器、交流电焊机、木工圆锯、载货电梯)的开关箱的导线截面及分配箱内开关的选择
i) 计算电流
塔式起重机
Kx = 0.2 Cosφ= 0.6 tgφ= 1.33
Ijs = Kx×Pe ×台数/(1.732×Ue ×Cosφ) = 0.2×60.72×1/(1.732×0.38×0.6) = 30.75A
钢筋调直机
Kx = 0.3 Cosφ= 0.7 tgφ= 1.02
Ijs = Kx×Pe ×台数/(1.732×Ue ×Cosφ) = 0.3×4×1/(1.732×0.38×0.7) = 2.6A
钢筋切断机
Kx = 0.3 Cosφ= 0.7 tgφ= 1.02
Ijs = Kx×Pe ×台数/(1.732×Ue ×Cosφ) = 0.3×7×1/(1.732×0.38×0.7) = 4.56A
强制式混凝土搅拌机
Kx = 0.75 Cosφ= 0.85 tgφ= 0.62
Ijs = Kx×Pe ×台数/(1.732×Ue ×Cosφ) = 0.75×11×1/(1.732×0.38×0.85) = 14.75A
插入式振动器
Kx = 0.3 Cosφ= 0.7 tgφ= 1.02
Ijs = Kx×Pe ×台数/(1.732×Ue ×Cosφ) = 0.3×1.1×2/(1.732×0.38×0.7) = 1.43A
交流电焊机
Kx = 0.35 Cosφ= 0.4 tgφ= 2.29
Ijs = Kx×Pe ×台数/(1.732×Ue ×Cosφ) = 0.35×10.92×1/(1.732×0.38×0.4) = 14.51A
木工圆锯
Kx = 0.3 Cosφ= 0.6 tgφ= 1.33
Ijs = Kx×Pe ×台数/(1.732×Ue ×Cosφ) = 0.3×3×1/(1.732×0.38×0.6) = 2.28A
载货电梯
Kx = 0.2 Cosφ= 0.6 tgφ= 1.33
Ijs = Kx×Pe ×台数/(1.732×Ue ×Cosφ) = 0.2×7.5×1/(1.732×0.38×0.6) = 3.8A

Ijs(1组电机 )= 74.68A
该组中最大的开关箱电流Ijs=153.75A
由于该组下有多个开关箱，所以最大电流需要乘以1.1的系数
两者中取大值Ijs=153.75×1.1=169.13A
ii)选择导线
选择BV-4×70+1×35 ，穿焊接钢管时其安全载流量为183A。
iii)选择电气设备
选择分配箱内开关为DZ10-250/3 ，其脱扣器整定电流值为Ir = 200A。
(15)、2号分箱至第1组电机(塔式起重机、强制式混凝土搅拌机、插入式振动器、载货电梯、交流电焊机)的开关箱的导线截面及分配箱内开关的选择
i) 计算电流
塔式起重机
Kx = 0.2 Cosφ= 0.6 tgφ= 1.33
Ijs = Kx×Pe ×台数/(1.732×Ue ×Cosφ) = 0.2×60.72×1/(1.732×0.38×0.6) = 30.75A
强制式混凝土搅拌机
Kx = 0.75 Cosφ= 0.85 tgφ= 0.62
Ijs = Kx×Pe ×台数/(1.732×Ue ×Cosφ) = 0.75×11×1/(1.732×0.38×0.85) = 14.75A
插入式振动器
Kx = 0.3 Cosφ= 0.7 tgφ= 1.02
Ijs = Kx×Pe ×台数/(1.732×Ue ×Cosφ) = 0.3×1.1×1/(1.732×0.38×0.7) = 0.72A
载货电梯
Kx = 0.2 Cosφ= 0.6 tgφ= 1.33
Ijs = Kx×Pe ×台数/(1.732×Ue ×Cosφ) = 0.2×7.5×1/(1.732×0.38×0.6) = 3.8A
交流电焊机
Kx = 0.35 Cosφ= 0.4 tgφ= 2.29
Ijs = Kx×Pe ×台数/(1.732×Ue ×Cosφ) = 0.35×6.62×1/(1.732×0.38×0.4) = 8.8A

Ijs(1组电机 )= 58.81A
该组中最大的开关箱电流Ijs=153.75A
由于该组下有多个开关箱，所以最大电流需要乘以1.1的系数
两者中取大值Ijs=153.75×1.1=169.13A
ii)选择导线
选择BV-4×70+1×35 ，穿焊接钢管时其安全载流量为183A。
iii)选择电气设备
选择分配箱内开关为DZ10-250/3 ，其脱扣器整定电流值为Ir = 200A。
(16)1号分箱进线及进线开关的选择
i)计算电流
Kx = 0.7，Cosφ = 0.9
Ijs = Kx×Pe /(1.732×Ue ×Cosφ) = 0.7×120.2/(1.732×0.38×0.9) = 142.05A
该分箱下最大组线电流Ijs=169.13A
两者中取大值Ijs=169.13A
ii)选择导线
选择BV-4×70+1×35 ，穿焊接钢管时其安全载流量为183A。
iii)选择电气设备
选择分配箱进线开关为DZ10-250/3 ，其脱扣器整定电流值为Ir = 200A。
(17)2号分箱进线及进线开关的选择
i)计算电流
Kx = 0.7，Cosφ = 0.9
Ijs = Kx×Pe /(1.732×Ue ×Cosφ) = 0.7×91/(1.732×0.38×0.9) = 107.54A
该分箱下最大组线电流Ijs=169.13A
两者中取大值Ijs=169.13A
ii)选择导线
选择BV-4×70+1×35 ，穿焊接钢管时其安全载流量为183A。
iii)选择电气设备
选择分配箱进线开关为DZ10-250/3 ，其脱扣器整定电流值为Ir = 200A。
(18)1号干线导线截面及出线开关的选择
i) 计算电流：
按导线安全载流量：
Kx = 0.7 ，Cosφ = 0.9
Ijs = Kx×ΣPe/(1.732×Ue×Cosφ) = 0.7×211.2/(1.732×0.38×0.9) = 249.58 A
该干线下最大的分配箱电流Ijs=169.13A
由于该干线下有多个分配箱，所以最大电流需要乘以1.1的系数
选择的电流Ijs=249.58×1.1=274.54A
按允许电压降：
S = Kx×Σ(P×L)/C△U = 0.7×211.2×101/(77×5) = 38.784 mm2
选择BV-4×150+1×95 ，穿焊接钢管时其安全载流量为300A。
ii)选择出线开关
1号干线出线开关选择DZ10-400/3。
4、2号干线线路上导线截面及分配箱、开关箱内电气设备选择:
在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分配箱至开关箱，开关箱至用电设备的导线敷设采用铜塑料绝缘导线穿焊接钢管敷设，由于这部分距离较短，因此不考虑电压降，只按安全载流量选择导线截面。
(1)、塔式起重机开关箱至塔式起重机导线截面及开关箱内电气设备选择（开关箱以下机械启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.6 tgφ = 1.33
Ijs = Kx ×Pe /(1.732×Ue ×Cosφ) = 1×60.72/(1.732×0.38×0.6) = 153.75A
ii)选择导线
选择BV-4×70+1×35 ，穿焊接钢管时其安全载流量为183A。
iii)选择电气设备
选择开关箱内开关为DZ10-250/3 ，其脱扣器整定电流值为Ir = 200A。
漏电保护器为 DZ10L-250/3。
(2)、强制式混凝土搅拌机开关箱至强制式混凝土搅拌机导线截面及开关箱内电气设备选择（开关箱以下机械启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.85 tgφ = 0.62
Ijs = Kx×Pe /(1.732×Ue ×Cosφ) = 1×11/(1.732×0.38×0.85) = 19.66A
ii)选择导线
选择BV-4×2.5+1×1.5 ，穿焊接钢管时其安全载流量为24A。
iii)选择电气设备
选择开关箱内开关为DZ5-50/3 ，其脱扣器整定电流值为Ir = 40A。
漏电保护器为 DZ10L-100/3。
(3)、插入式振动器开关箱至插入式振动器导线截面及开关箱内电气设备选择（开关箱以下机械启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.7 tgφ = 1.02
Ijs = Kx×Pe /(1.732×Ue ×Cosφ) = 1×1.1/(1.732×0.38×0.7) = 2.39A
ii)选择导线
选择BV-4×1+1×0.75 ，穿焊接钢管时其安全载流量为13A。
iii)选择电气设备
由于开关控制2台机械，开关的电流为Ir=2.39×2.00(台数)= 4.78 A。
选择开关箱内开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16A。
漏电保护器为 DZ10L-100/3。
(4)、钢筋调直机开关箱至钢筋调直机导线截面及开关箱内电气设备选择（开关箱以下机械启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.7 tgφ = 1.02
Ijs = Kx×Pe /(1.732×Ue ×Cosφ) = 1×4/(1.732×0.38×0.7) = 8.68A
ii)选择导线
选择BV-4×1+1×0.75 ，穿焊接钢管时其安全载流量为13A。
iii)选择电气设备
选择开关箱内开关为Hk1-15/3 ，熔断器RC1A-10其最大熔体电流为 IRD = 10A，可根
据实际电流的2.5倍选择额定电流较小的熔丝，漏电保护器为 DZ10L-100/3。
(5)、钢筋切断机开关箱至钢筋切断机导线截面及开关箱内电气设备选择（开关箱以下机械启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.7 tgφ = 1.02
Ijs = Kx×Pe /(1.732×Ue ×Cosφ) = 1×7/(1.732×0.38×0.7) = 15.19A
ii)选择导线
选择BV-4×1.5+1×1 ，穿焊接钢管时其安全载流量为17A。
iii)选择电气设备
选择开关箱内开关为Hk1-30/3 ，熔断器RC1A-60其最大熔体电流为 IRD = 60A，可根
据实际电流的2.5倍选择额定电流较小的熔丝，漏电保护器为 DZ10L-100/3。
(6)、钢筋弯曲机开关箱至钢筋弯曲机导线截面及开关箱内电气设备选择（开关箱以下机械启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.7 tgφ = 1.02
Ijs = Kx×Pe /(1.732×Ue ×Cosφ) = 1×3/(1.732×0.38×0.7) = 6.51A
ii)选择导线
选择BV-4×1+1×0.75 ，穿焊接钢管时其安全载流量为13A。
iii)选择电气设备
选择开关箱内开关为Hk1-15/3 ，熔断器RC1A-10其最大熔体电流为 IRD = 10A，可根
据实际电流的2.5倍选择额定电流较小的熔丝，漏电保护器为 DZ10L-100/3。
(7)、交流电焊机开关箱至交流电焊机导线截面及开关箱内电气设备选择（开关箱以下机械启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.4 tgφ = 2.29
Ijs = Kx ×Pe /(1.732×Ue ×Cosφ) = 1×6.62/(1.732×0.38×0.4) = 25.14A
ii)选择导线
选择BV-4×4+1×2.5 ，穿焊接钢管时其安全载流量为31A。
iii)选择电气设备
选择开关箱内开关为DZ5-50/3 ，其脱扣器整定电流值为Ir = 40A。
漏电保护器为 DZ10L-100/3。
(8)、木工圆锯开关箱至木工圆锯导线截面及开关箱内电气设备选择（开关箱以下机械启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.6 tgφ = 1.33
Ijs = Kx×Pe /(1.732×Ue ×Cosφ) = 1×3/(1.732×0.38×0.6) = 7.6A
ii)选择导线
选择BV-4×1+1×0.75 ，穿焊接钢管时其安全载流量为13A。
iii)选择电气设备
选择开关箱内开关为Hk1-15/3 ，熔断器RC1A-10其最大熔体电流为 IRD = 10A，可根
据实际电流的2.5倍选择额定电流较小的熔丝，漏电保护器为 DZ10L-100/3。
(9)、载货电梯开关箱至载货电梯导线截面及开关箱内电气设备选择（开关箱以下机械启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.6 tgφ = 1.33
Ijs = Kx×Pe /(1.732×Ue ×Cosφ) = 1×7.5/(1.732×0.38×0.6) = 18.99A
ii)选择导线
选择BV-4×2.5+1×1.5 ，穿焊接钢管时其安全载流量为24A。
iii)选择电气设备
选择开关箱内开关为DZ5-50/3 ，其脱扣器整定电流值为Ir = 40A。
漏电保护器为 DZ10L-100/3。
(10)、塔式起重机开关箱至塔式起重机导线截面及开关箱内电气设备选择（开关箱以下机械启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.6 tgφ = 1.33
Ijs = Kx ×Pe /(1.732×Ue ×Cosφ) = 1×60.72/(1.732×0.38×0.6) = 153.75A
ii)选择导线
选择BV-4×70+1×35 ，穿焊接钢管时其安全载流量为183A。
iii)选择电气设备
选择开关箱内开关为DZ10-250/3 ，其脱扣器整定电流值为Ir = 200A。
漏电保护器为 DZ10L-250/3。
(11)、强制式混凝土搅拌机开关箱至强制式混凝土搅拌机导线截面及开关箱内电气设备选择（开关箱以下机械启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.85 tgφ = 0.62
Ijs = Kx×Pe /(1.732×Ue ×Cosφ) = 1×11/(1.732×0.38×0.85) = 19.66A
ii)选择导线
选择BV-4×2.5+1×1.5 ，穿焊接钢管时其安全载流量为24A。
iii)选择电气设备
选择开关箱内开关为DZ5-50/3 ，其脱扣器整定电流值为Ir = 40A。
漏电保护器为 DZ10L-100/3。
(12)、插入式振动器开关箱至插入式振动器导线截面及开关箱内电气设备选择（开关箱以下机械启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.7 tgφ = 1.02
Ijs = K
