规范细则-修约.doc_咨信网zixin.com.cn

资源描述

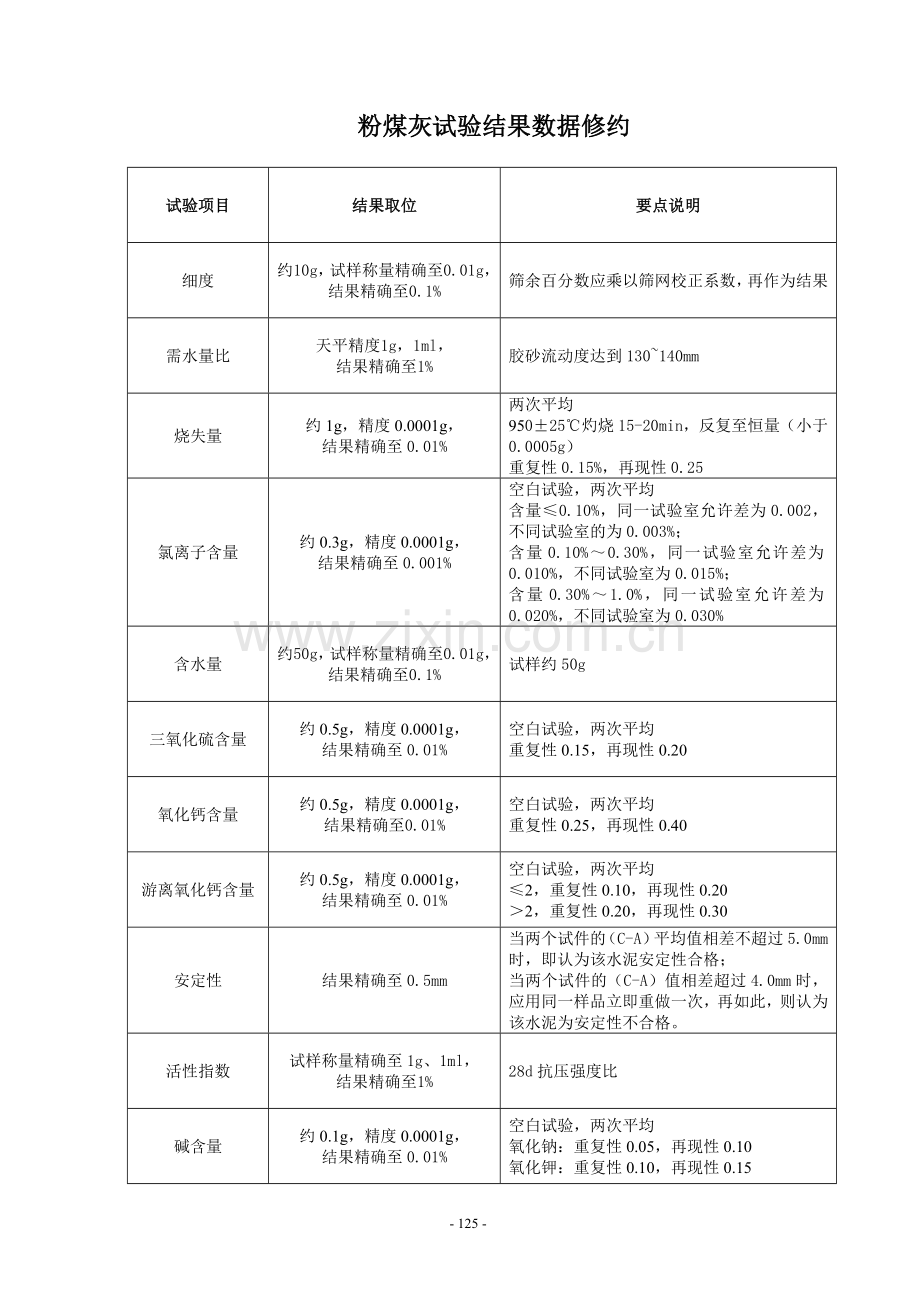

试验结果数据修约水泥试验结果数据修约试验项目结果取位要点说明比表面积试样称量精确至0.001g，结果精确至10cm2/g 比表面积应由二次试验结果的平均值确定，如二次试验结果相差2%以上时，应重新试验。凝结时间 500g，天平精度1g，0.1ml，结果精确至1min 到达初凝或终凝时应立即重复测一次，当两次结论相同时才能定为到达初凝或终凝状态。安定性 500g，天平精度1g，0.1ml，结果精确至0.5mm 当两个试件的（C-A）平均值相差不超过5.0mm时，即认为该水泥安定性合格；当两个试件的（C-A）值相差超过4.0mm时，应用同一样品立即重做一次，再如此，则认为该水泥为安定性不合格。抗折强度 450g，天平精度1g，1ml，结果精确至0.1MPa 以一组三个棱柱体抗折结果的平均值作为试验结果。当三个强度值中有超出平均值±10%时，应剔除后再取平均值作为试验结果。抗压强度 450g，天平精度1g，1ml，结果精确至0.1MPa 以一组三个棱柱体上得到的六个抗压强度的平均值作为试验结果。如六个测值中有一个超出六个平均值的±10%时，就应剔除这个结果，而以剩下的五个的平均值作为结果。如果五个测定值中再有超过它们平均值±10%的，则此组结果作废。烧失量约1g，精度0.0001g，结果精确至0.01% 两次平均 950±25℃灼烧15-20min，反复至恒量（小于0.0005g）重复性0.15%，再现性0.25 游离氧化钙含量约0.5g，精度0.0001g，结果精确至0.01% 空白试验，两次平均 ≤2，重复性0.10，再现性0.20 ＞2，重复性0.20，再现性0.30 氧化镁含量约0.1g，精度0.0001g，结果精确至0.01% 空白试验，两次平均重复性0.15，再现性0.25 三氧化硫含量约0.5g，精度0.0001g，结果精确至0.01% 空白试验，两次平均重复性0.15，再现性0.20 氯离子含量约0.3g，精度0.0001g，结果精确至0.001% 空白试验，两次平均含量≤0.10%，同一试验室允许差为0.002，不同试验室的为0.003%； 0.10%～0.30%，重复性0.010%，再现性0.015%； 0.30%～1.0%，重复性0.020%，再现性0.030% 碱含量约0.1g，精度0.0001g，结果精确至0.01% 空白试验，两次平均氧化钠：重复性0.05，再现性0.10 氧化钾：重复性0.10，再现性0.15 细度 25g，试样称量精确至0.01g，结果精确至0.1% 取两次筛余平均值为筛析结果。若两次筛余结果绝对误差大于0.5%（筛余值大于5.0%时可放至1.0%）应重做一次试验，取两次相近结果的算术平均值作为最终结果。粉煤灰试验结果数据修约试验项目结果取位要点说明细度约10g，试样称量精确至0.01g，结果精确至0.1% 筛余百分数应乘以筛网校正系数，再作为结果需水量比天平精度1g，1ml，结果精确至1% 胶砂流动度达到130~140mm 烧失量约1g，精度0.0001g，结果精确至0.01% 两次平均 950±25℃灼烧15-20min，反复至恒量（小于0.0005g）重复性0.15%，再现性0.25 氯离子含量约0.3g，精度0.0001g，结果精确至0.001% 空白试验，两次平均含量≤0.10%，同一试验室允许差为0.002，不同试验室的为0.003%；含量0.10%～0.30%，同一试验室允许差为0.010%，不同试验室为0.015%；含量0.30%～1.0%，同一试验室允许差为0.020%，不同试验室为0.030% 含水量约50g，试样称量精确至0.01g，结果精确至0.1% 试样约50g 三氧化硫含量约0.5g，精度0.0001g，结果精确至0.01% 空白试验，两次平均重复性0.15，再现性0.20 氧化钙含量约0.5g，精度0.0001g，结果精确至0.01% 空白试验，两次平均重复性0.25，再现性0.40 游离氧化钙含量约0.5g，精度0.0001g，结果精确至0.01% 空白试验，两次平均 ≤2，重复性0.10，再现性0.20 ＞2，重复性0.20，再现性0.30 安定性结果精确至0.5mm 当两个试件的（C-A）平均值相差不超过5.0mm时，即认为该水泥安定性合格；当两个试件的（C-A）值相差超过4.0mm时，应用同一样品立即重做一次，再如此，则认为该水泥为安定性不合格。活性指数试样称量精确至1g、1ml，结果精确至1% 28d抗压强度比碱含量约0.1g，精度0.0001g，结果精确至0.01% 空白试验，两次平均氧化钠：重复性0.05，再现性0.10 氧化钾：重复性0.10，再现性0.15 矿渣粉试验结果数据修约试验项目结果取位要点说明密度 60g，试样称量精确至0.01g，结果计算至0.001g/cm3 精确至0.01g/cm3 取两次平均值测定结果之差不超过0.02g/cm3 比表面积试样称量精确至0.001g，结果精确至10cm2/g 比表面积应由二次试验结果的平均值确定，如二次试验结果相差2%以上时，应重新试验。流动度比天平精度1g，1ml，结果精确至1% 用水量225ml 烧失量约1g，精度0.0001g，结果精确至0.01% 两次平均反复至恒量（小于0.0005g）重复性0.15%，再现性0.25 氧化镁含量约0.1g，精度0.0001g，结果精确至0.01% 空白试验，两次平均重复性0.15，再现性0.25 三氧化硫含量约0.5g，精度0.0001g，结果精确至0.01% 空白试验，两次平均重复性0.15，再现性0.20 氯离子含量约0.3g，精度0.0001g，结果精确至0.001% 空白试验，两次平均含量≤0.10%，同一试验室允许差为0.002，不同试验室的为0.003%；含量0.10%～0.30%，同一试验室允许差为0.010%，不同试验室为0.015%；含量0.30%～1.0%，同一试验室允许差为0.020%，不同试验室为0.030% 含水量约50g，试样称量精确至0.01g，结果精确至0.1% 试样约50g 活性指数试样称量精确至1g、1ml，结果精确至1% 28d抗压强度比碱含量约0.1g，精度0.0001g，结果精确至0.01% 空白试验，两次平均氧化钠：重复性0.05，再现性0.10 氧化钾：重复性0.10，再现性0.15 细骨料试验结果数据修约试验项目结果取位要点说明颗粒级配 500g，天平精度1g，分计筛余精确至0.1%，计算累计筛余精确至0.1%，累计筛余平均值精确至1%，计算细度模数精确至0.01，细度模数平均值精确至0.1。取两次试验结果的算术平均值为测定值。当两次细度模数试验结果差超过0.20时，须重新取样试验。含泥量 400g，天平精度1g，结果精确至0.1% 取两次试验结果的算术平均值作为测定值。当两次试验结果的差超过0.5%时，重新取样试验。泥块含量 200g，天平精度1g，结果精确至0.1% 取两次试验结果的算术平均值作为测定值。云母含量 10-20g，天平精度0.1g，结果精确至0.1% 0.315~5.00mm试样轻物质含量 200g，天平精度1g，结果精确至0.1% 0.315~5.00mm试样取两次试验结果的算术平均值作为测定值。有机物含量 500g备用，天平精度0.1g，1g 如溶液颜色深于标准色，须做抗压强度比，28d抗压强度比值≥95%。吸水率 500g，天平精度1g，结果精确至0.1% 取两次平行试验的算术平均值作为测定值。两次试验结果之差大于0.2%时，重新取样试验。坚固性各100g，天平精度1g，结果精确至1% 五次循环硫化物及硫酸盐含量约1g，精确至0.0001g，结果精确至0.01% 取两次试验结果的算术平均值作为测定值。当两次试验结果差大于0.15%时，重新取样试验。 Cl-含量 500g，天平精度1g，结果精确至0.001% 空白试验碱活性 990g，天平精度0.1g，结果精确至0.01% 当平均膨胀率≤0.05%时，单个测值与均值差的绝对值均＜0.01%以及当平均膨胀率＞0.05%时，单个测值与均值之差均＜均值的20%时，以三个试件的算术平均值计。否则去掉最小值，以其余两根算术平均值计。当3个试件长度膨胀率均大于0.10%时，无精度要求。含水率 500g，天平精度1g，结果精确至0.1% 取两次试验结果的算术平均值作为测定值。粗骨料试验结果数据修约试验项目结果取位要点说明颗粒级配 20mm：至少4kg；31.5mm：至少6.3kg 天平精度5g，分计筛余精确至0.1%，计算累计筛余精确至1% 筛余质量精确到试样总质量的0.1% 筛分前后相差不得超过1% 压碎值指标 3kg，天平精度5g，结果精确至0.1% 以三次试验结果的算术平均值作为检测值。针、片状颗粒总含量 20mm：至少2kg；31.5mm：至少5kg 天平精度2g，20g 结果精确至1% / 含泥量 20mm：至少3kg；31.5mm：至少5kg 天平精度20g 结果精确至0.1% 取两次试验结果的算术平均值作为测定值。当两次试验结果的差超过0.2%时，应重新进行试验。泥块含量 20mm：至少3kg；31.5mm：至少5kg 天平精度20g 结果精确至0.1% 取两次试验结果的算术平均值作为测定值。吸水率 20mm~31.5mm：至少2kg 天平精度20g 结果精确至0.01% 取两次试验结果的算术平均值作为测定值。表观密度 20mm：至少1kg；31.5mm：至少1.5kg 天平精度5g 结果精确至10kg/m3 取两次试验结果的算术平均值作为测定值。当两次试验结果差大于20kg/m3时，须重新试验。对颗粒材质不均匀的试样，两次试样结果之差大于20kg/m3时，可取四次试验结果均值作为结果。紧密密度堆积密度 20mm:10L；31.5mm：20L 天平精度100g 结果精确至10kg/m3，密度取两次试验结果的算术平均值作为测定值。空隙率精确至1% 坚固性天平精度5g 结果精确至1% 五次循环硫化物及硫酸盐含量约1g，精确至0.0001g，结果精确至0.01% 取两次试验结果的算术平均值作为测定值。当两次试验结果之差大于0.15%时，重新试验。 Cl-含量待定待定GB/T14685-2001 碱活性 990g，天平精度0.1g，结果精确至0.01% 当平均膨胀率≤0.05%时，单个测值与均值差的绝对值均＜0.01%以及当平均膨胀率＞0.05%时，单个测值与均值之差均＜均值的20%时，以三个试件的算术平均值计。否则去掉最小值，以其余两根算术平均值计。当3个试件长度膨胀率均大于0.10%无精度要求。含水率 20mm：至少1kg；31.5mm：至少1.5kg 天平精度20g 结果精确至0.1% 取两次试验结果的算术平均值作为测定值。有机物含量（卵石） 1kg备用，天平精度0.1g，2g 如溶液颜色深于标准色，须做抗压强度比，28d抗压强度比值≥95%。混凝土外加剂试验结果数据修约试验项目结果取位要点说明减水率精确至0.1% 计算平均值精确到1% 以三个试样试验结果的算术平均值计，当三个结果的最大值或最小值有一个与中间值差＞中间值15%时应以中间值做为检测结果，当最大值与最小值与中间值差均＞15%时，重新试验含气量按精确至0.1%执行以三个试样试验结果的算术平均值计，当三个结果的最大值或最小值有一个与中间值差＞0.5%时应以中间值做为检测结果，最大值与最小值与中间值差均＞0.5%时，重新试验抗压强度比结果精确至1% 以三批试样试验结果的算术平均值计，当三个结果的最大值或最小值有一个与中间值差＞中间值15%时应以中间值做为检测结果，最大值与最小值与中间值差均＞15%时，重新试验。 60min坍落度保留值测量精确至1mm 结果修约到5mm 以三次试验结果的算术平均值作为结果凝结时间差结果修约到5min 以三批试样试验结果的算术平均值计，当三个结果的最大值或最小值有一个与中间值差＞30分钟时应以中间值做为检测结果，当最大值与最小值与中间值差均＞30分钟时，须重新进行试验。硫酸钠含量氯离子含量碱含量约0.5g，称量精确至0.0001g，按精确至0.01%执行取两次试验结果的算术平均值作为测定值室内允许差为0.50%，室间允许差为0.80% 0.5~5g，称量精确至0.0001g，按精确至0.01%执行取两次试验结果的算术平均值作为测定值室内允许差为0.05%，室间允许差为0.08% 收缩率比相对耐久性指标试样称量精确至0.0001g，按精确至0.01%执行取两次试验结果的算术平均值作为测定值允许差见GB/T8077-2000 结果精确至1% 以三个试样试验结果的算术平均值表示按精确至1%执行以三批试样试验结果的算术平均值表示 - 129 -

展开阅读全文
