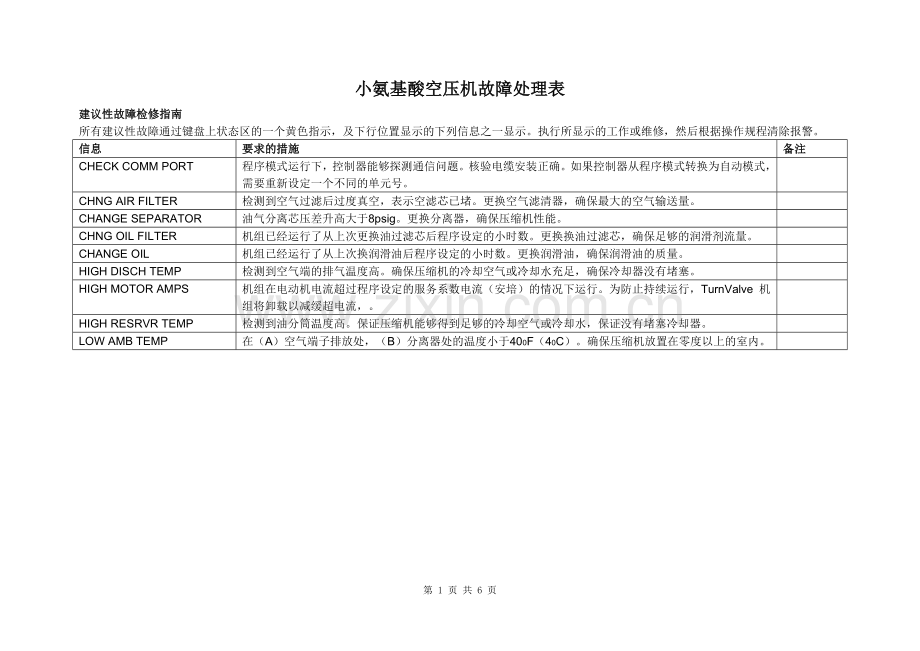

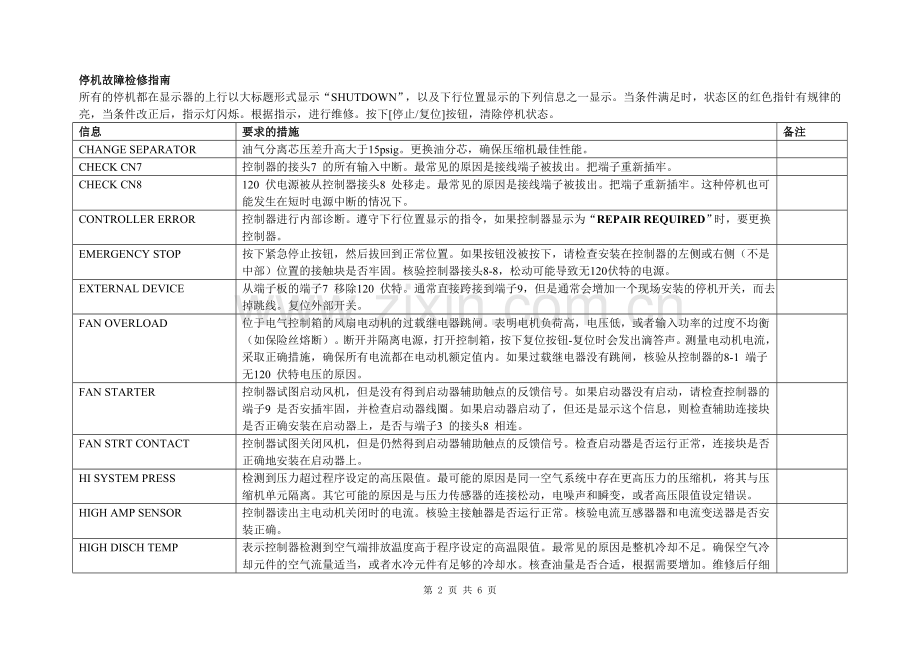

小氨基酸空压机故障处理表建议性故障检修指南所有建议性故障通过键盘上状态区的一个黄色指示，及下行位置显示的下列信息之一显示。执行所显示的工作或维修，然后根据操作规程清除报警。信息要求的措施备注 CHECK COMM PORT 程序模式运行下，控制器能够探测通信问题。核验电缆安装正确。如果控制器从程序模式转换为自动模式，需要重新设定一个不同的单元号。 CHNG AIR FILTER 检测到空气过滤后过度真空，表示空滤芯已堵。更换空气滤清器，确保最大的空气输送量。 CHANGE SEPARATOR 油气分离芯压差升高大于8psig。更换分离器，确保压缩机性能。 CHNG OIL FILTER 机组已经运行了从上次更换油过滤芯后程序设定的小时数。更换换油过滤芯，确保足够的润滑剂流量。 CHANGE OIL 机组已经运行了从上次换润滑油后程序设定的小时数。更换润滑油，确保润滑油的质量。 HIGH DISCH TEMP 检测到空气端的排气温度高。确保压缩机的冷却空气或冷却水充足，确保冷却器没有堵塞。 HIGH MOTOR AMPS 机组在电动机电流超过程序设定的服务系数电流（安培）的情况下运行。为防止持续运行，TurnValve 机组将卸载以减缓超电流，。 HIGH RESRVR TEMP 检测到油分筒温度高。保证压缩机能够得到足够的冷却空气或冷却水，保证没有堵塞冷却器。 LOW AMB TEMP 在（A）空气端子排放处，（B）分离器处的温度小于400F（40C）。确保压缩机放置在零度以上的室内。停机故障检修指南所有的停机都在显示器的上行以大标题形式显示“SHUTDOWN”，以及下行位置显示的下列信息之一显示。当条件满足时，状态区的红色指针有规律的亮，当条件改正后，指示灯闪烁。根据指示，进行维修。按下[停止/复位]按钮，清除停机状态。信息要求的措施备注 CHANGE SEPARATOR 油气分离芯压差升高大于15psig。更换油分芯，确保压缩机最佳性能。 CHECK CN7 控制器的接头7 的所有输入中断。最常见的原因是接线端子被拔出。把端子重新插牢。 CHECK CN8 120 伏电源被从控制器接头8 处移走。最常见的原因是接线端子被拔出。把端子重新插牢。这种停机也可能发生在短时电源中断的情况下。 CONTROLLER ERROR 控制器进行内部诊断。遵守下行位置显示的指令，如果控制器显示为“REPAIR REQUIRED”时，要更换控制器。 EMERGENCY STOP 按下紧急停止按钮，然后拔回到正常位置。如果按钮没被按下，请检查安装在控制器的左侧或右侧（不是中部）位置的接触块是否牢固。核验控制器接头8-8，松动可能导致无120伏特的电源。 EXTERNAL DEVICE 从端子板的端子7 移除120 伏特。通常直接跨接到端子9，但是通常会增加一个现场安装的停机开关，而去掉跳线。复位外部开关。 FAN OVERLOAD 位于电气控制箱的风扇电动机的过载继电器跳闸。表明电机负荷高，电压低，或者输入功率的过度不均衡（如保险丝熔断）。断开并隔离电源，打开控制箱，按下复位按钮-复位时会发出滴答声。测量电动机电流，采取正确措施，确保所有电流都在电动机额定值内。如果过载继电器没有跳闸，核验从控制器的8-1 端子无120 伏特电压的原因。 FAN STARTER 控制器试图启动风机，但是没有得到启动器辅助触点的反馈信号。如果启动器没有启动，请检查控制器的端子9 是否安插牢固，并检查启动器线圈。如果启动器启动了，但还是显示这个信息，则检查辅助连接块是否正确安装在启动器上，是否与端子3 的接头8 相连。 FAN STRT CONTACT 控制器试图关闭风机，但是仍然得到启动器辅助触点的反馈信号。检查启动器是否运行正常，连接块是否正确地安装在启动器上。 HI SYSTEM PRESS 检测到压力超过程序设定的高压限值。最可能的原因是同一空气系统中存在更高压力的压缩机，将其与压缩机单元隔离。其它可能的原因是与压力传感器的连接松动，电噪声和瞬变，或者高压限值设定错误。 HIGH AMP SENSOR 控制器读出主电动机关闭时的电流。核验主接触器是否运行正常。核验电流互感器器和电流变送器是否安装正确。 HIGH DISCH TEMP 表示控制器检测到空气端排放温度高于程序设定的高温限值。最常见的原因是整机冷却不足。确保空气冷却元件的空气流量适当，或者水冷元件有足够的冷却水。核查油量是否合适，根据需要增加。维修后仔细检查重新启动时的温度。 HIGH DISCH TEMP 表示控制器检测到空气端排放温度的一个急剧增加。通常说明空气端的冷却油注入少。核查油位，根据需要增加。彻底检查所有的输油管，油过滤芯，以及防阻塞与冻结的流量控制器。也可能因为控制器的端子7 松动。维修后仔细检查重新启动时的温度。 HIGH RESVR PRESS 检测到压力超过程序设定的高压限值。气动控制失败时可发生停机。检查进气阀，所有的控制管，电磁阀，以及其它所有的控制设备，寻找进气阀不关闭的原因。其它可能的原因有压力传感器的连接松动，电噪声和瞬变，或者高压限值设定错误。 HIGH RESRVR TEMP 表示控制器检测到气/油分离器的温度高于程序设定的高温限值。最常见的原因是机组的冷却不足。确保气冷机组的空气流适当，或者水冷机组有足够的冷却水。检查分离器元件，用推荐的分离芯替换非标准的分离器。维修后仔细监测重新启动时的温度。 HIGH RESRVR TEMR 表示控制器检测到气/油分离器的温度有一个急剧增加。替换非标准的分离芯，只使用推荐的分离芯。也可能是因为控制器的接头7 连接松动。维修后仔细监测重新启动时的温度。 HIGH VIBRATION 从端子板的端子7 无120 伏电压，通常跳转到端口9，但是可以通过增加一个停机开关来去掉跳线。复位外部开关。 LOW SUMP PRESS 控制器试图启动和加载压缩机，但是油气分离筒没有建立压力。表示开启压缩机的电源失效，或者进气阀开启失效。如果是后者，还要检查连接电磁阀IVO 和IVC 的电线和管道；这两者都是为了启动和加载压缩机。 LV RELAY 从端子板的端子7 无120 伏电压，通常跳转到端口9，但是可以通过增加一个停机开关来去掉跳线。复位外部开关。 MAIN OVERLOAD 位于电气控制箱的压缩机主驱动电动机的过载继电器跳闸。表明电机轴负荷高，电压低，或者输入功率的过度不均衡（如保险丝熔断）。断开并隔离电源，打开控制箱，按下复位按钮-复位时，会发出滴答声。测量电动机电流，采取正确措施，确保所有电流都在电动机额定值内。核查程序设定的压力在或低于压缩机名牌上的额定值。如果过载继电器没有跳闸，检查端子8-2 无120 伏电压的原因。 MAIN STARTER 控制器试图启动压缩机，但是没有得到接触器辅助触点反馈信号。如果接触器没有启动，请检查控制器的接头9 是否安插牢固，并检查接触器线圈。如果接触器启动了，但是仍然显示这个信息，则检查接触器辅助触点是否安装正确，是否与端子4 的接头8 相连。 MAIN STRT CONTCT 控制器试图关闭压缩机，但是仍然得到了接触器辅助触点的一个反馈信号。检查接触器是否运行正常，连接块是否正确地安装在接触器上。 MOTOR OVERTEMP 从端子板的端子7 无120 伏电压，通常跳转到端口9，但是可以通过增加一个停机开关来去掉跳线。复位外部开关。 OPEN AMP SENSOR 控制器没有读出主电动机的开机电流。核验主接触器是否运行正常。核验接头4 连接是否松动或断掉，电流互感器和电流变送器安装是否正确。 OPEN THERM 控制器检测到温度传感器的开路连接：（A）空气端排气口；（B）油分筒分离器。通常表示控制器接头7 松动或断掉；检查和改正连接。也可能表示电线或温度探头坏掉，或者暴露于超低温环境中。 OPEN XDUCER 压力传感器的电信号太低：(A)空气端排放口；(B)油气分离筒。表示压力传感器红色或绿色电线可能松动或表示压力传感器的插头被拔掉了。如果连接良好，则表示压力传感器有缺陷。检查连接，或者根据需要更换压力传感器。 PHASE RELAY 从端子板的端子7 无120 伏电压，通常跳转到端口9，但是可以通过增加一个停机开关来去掉跳线。复位外部开关。 POWER FAILURE 压缩机机组的电源被关闭。按下[停止/复位]，并选择一种运行工况。 SHORTED THERM 控制器检测到温度传感器的连接短路：（A）空气端排气口或（B）油分筒分离器。通常表示控制器的接头7 连接错误（如绞缆接触）；检查并改正连接。也有可能表示电线或温度传感器探头损坏。 SHORTED XDUCER 压力传感器的电压信号超过大约4.6 伏特：（A）空气端排气口或（B）油分筒分离器。可能表示连接压力传感器的黑色电线接头松动或者压力传感器有故障。检查连接，或者根据需要更换压力传感器。 WATER PRESS 从端子板的端口7 移除120 伏特电压，通常跳转到端口9，但是可以通过增加一个停机开关来去掉跳线。复位外部开关。 ZERO XDUCER 压力传感器的电信号太低（A）空气端排气口（B）油分筒分离器下降太低。通常是由于压力传感器没有正确校零。断开压力传感器的空气管线，遵循设置程序中的规定来对压力传感器校零。油分筒分离器压力传感器故障停机也可能是因为压缩机反向运转。检查连接，或者根据需要更换压力传感器。控制故障检修指南以下是推荐的检修措施。遵守本手册其它地方提到的全部指示。所有的电气检修只能由资深电工进行。信息要求的措施备注没有显示，压缩机停机检查压缩机机组的接入电源。确保断路已经连接，保险丝没有熔断（或者断路器没跳闸）。如果控制箱的电源供应正常，请检查风扇接触器的保险丝，控制器变压器的保险丝以及接头CN-6 的电线。压缩机不启动控制器必须置于一种运行模式下（如自动）；按下[停止/复位]键，使控制进入“READY”状态，然后在控制面板上选择一种运行模式。在“自动”和“程序”模式下，只有压降低于加载压力时压缩机才会启动。显示为 "NOT BLOWN DOWN" (没有泄放) 如果油分筒压力高于5psig，控制器对试图启动主电动机起阻止作用。该信息显示时，油分筒压力将不断释放，当压力降低之后，压缩机才自动启动。如果显示信息为油分筒“没有”压力，则遵守控制设置部分的压力传感器校零规程。显示为 "REMOTE HALT"(远程中断) 控制器有一个配给用户的远程控制输入。这个显示表示从端子排的端子6 失去120 伏电压。检查厂商安装所有跳线连接，或者提供给客户的控制端。显示为 "SHUTDOWN"(停机) 如果显示为“停机”，请参照停机故障指南部分。此外，还有几个控制器执行的内部系统诊断。需要其它帮助请咨询厂商。压缩机运行，但是没有加载在连续运行和低需求模式下，直有当压力下降低于加载压力时压缩机才会加载。详细信息请参考操作说明书。如果压力已低于加载压力时，还未加载，检查进气阀操作是否自如。检查TVO，TVC，IVO 和IVC 电磁阀是否已连接并操作正常。压缩机运行，低压下卸载如果低压下进气阀关闭，请检查泄放电磁阀的接线和管道以及排气管道上的压力维持阀。压缩机不能进行容调对于带有旋转阀控制的机组，在较大负荷时，进气阀保持全开，由旋转阀控制输送以缓解重载，使系统维持在程序设定的压力附近，在低载荷下，旋转阀全开，由进气阀调节压缩机的排气量，使压力保持在大约高于程序设定的压力3psi 左右，。如果压力持续高于这个压力时，核验旋转阀和进气阀是否操作正常，并检查电磁阀TVO，TVC，IVO和IVC 的接线和连接管道。如果容调正常时，当压力接近高压限值时，进气阀将关闭并泄放压力。压缩机在加载与泄载间频繁动作应选择合适大小的外部储气罐以防止频繁加泄载。连续运行模式下可选择小容量的储气罐，因为控制器的反应时间可以满足，但是任何工厂空气系统，只有拥有足够大尺寸的储气罐，其运行才会更有效。详细信息请参照操作说明书。泄放前，连续运行模式或其它运行模式下的低油分筒压力在连续运行或其它运行模式下，当泄放电磁阀关闭时，控制器维持油分筒内有一个最小压力。这种情况只发生在压缩机机组初始加载之后。当泄放电磁阀关闭时，如果油分筒压力下降，核验油分筒、油气分离芯和连接管道之间是否泄漏。联控模式下压力不稳定联控控制系统在机组之间传送低电压信号来传输压力。机组必须与地线系统连接良好，通信电缆只能使用质量优良的通讯电缆，而且必须拥有单独的护套管。压缩机在联控模式下快速循环在联控模式下，操作系统要求所有的压缩机直接与储气罐相连，此时所有的压力传感器得到相同的压力。压缩机组和储气罐之间的止回阀和限流阀会引起系统的不稳定。可以在自动模式下运行机组，直到系统得以稳定。压力校零时显示错误或“CHECKXDUCER 压力测量的误差几乎都是由于校零不正确引起的。更换控制器或压力传感器后必须校零。正常显示的压力误差是0 ± 1psig。按照设定规程能防止大的校零误差。建议检查圧力传感器。第 6 页共 6 页
