广西通信规划设计咨询有限公司监理分公司

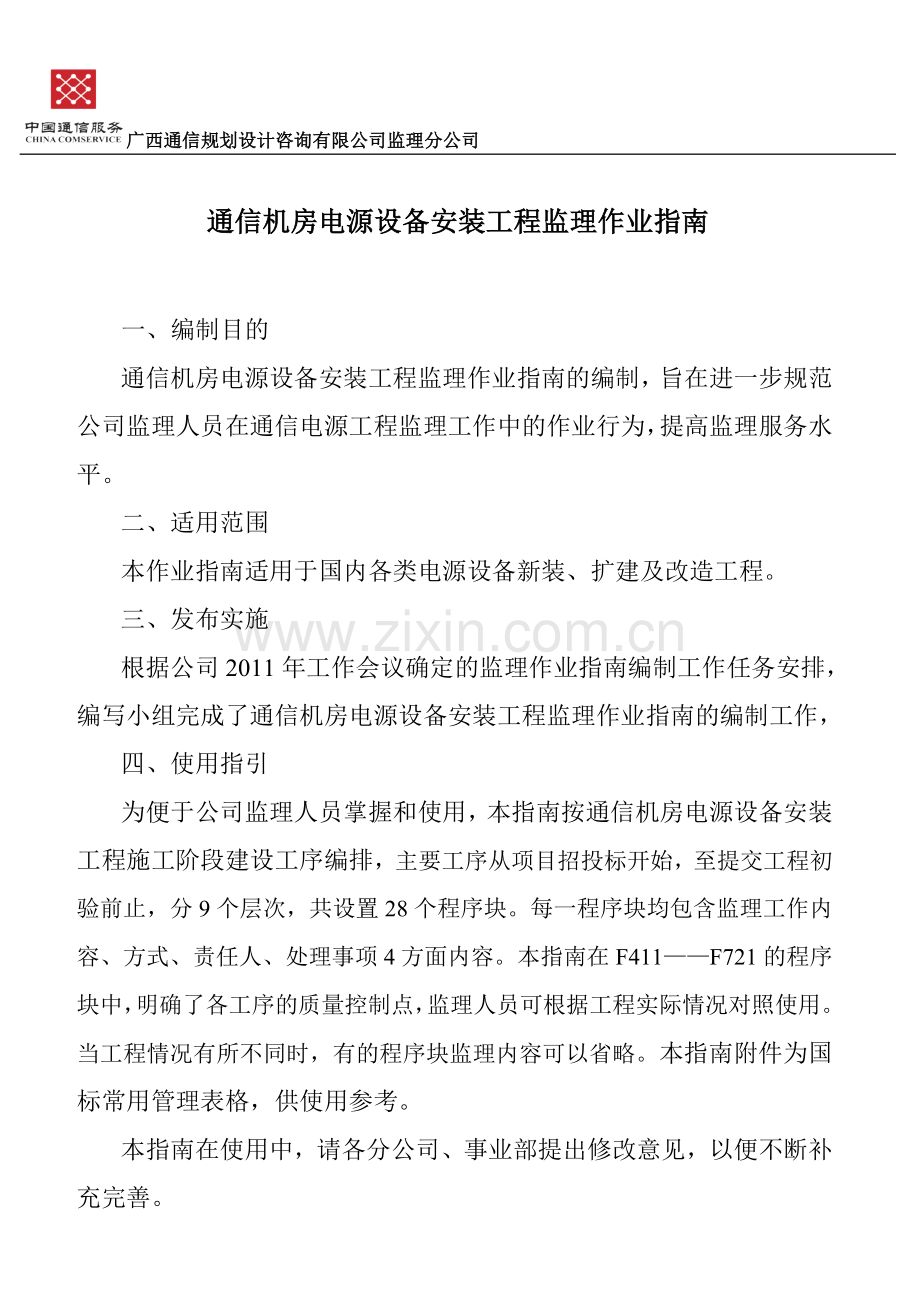

通信机房电源设备安装工程监理作业指南
一、编制目的
通信机房电源设备安装工程监理作业指南的编制,旨在进一步规范公司监理人员在通信电源工程监理工作中的作业行为,提高监理服务水平。
二、适用范围
本作业指南适用于国内各类电源设备新装、扩建及改造工程。
三、发布实施
根据公司2011年工作会议确定的监理作业指南编制工作任务安排,编写小组完成了通信机房电源设备安装工程监理作业指南的编制工作,
四、使用指引
为便于公司监理人员掌握和使用,本指南按通信机房电源设备安装工程施工阶段建设工序编排,主要工序从项目招投标开始,至提交工程初验前止,分9个层次,共设置28个程序块。每一程序块均包含监理工作内容、方式、责任人、处理事项4方面内容。本指南在F411——F721的程序块中,明确了各工序的质量控制点,监理人员可根据工程实际情况对照使用。当工程情况有所不同时,有的程序块监理内容可以省略。本指南附件为国标常用管理表格,供使用参考。
本指南在使用中,请各分公司、事业部提出修改意见,以便不断补充完善。
通信机房电源设备安装工程监理主程序图(试行)
项目中标
程序块编号
F131
编写监理规划必要时编制监理细则
F111
投标文件编制
F121
组建项目监理机构
F111-131
F231
审查施工组织设计
F221
审查分包单位资质
F211
参加设计交底
F211-231
F321
安全技术交底(施工单位、监理员)
F311
根据开工条件批准开工报告
F311-321
F431
施工现场条件检查
F411
进场设备、材料质量检查
F421
进场人员、工具仪表情况检查
F411-431
F511
机房环境检查
FXDC531
蓄电池室检查
FFDJ521 油机(发电机)室检查
F511
FTYD641
安装太阳光电池
F631
安装Ups设备
FXDC621
安装蓄电池组
FPDS611
.安装交流屏、直流屏、整流器架、整流器
高低压配电室
F611-691
F691
监控系统的安装
FFDJ681
柴油发电机组的安装
F671
接地装置的安装
F661
安装馈母线
F651
布放电源和信号线
FFDJ721
柴油机组试机
FPDS711
设备加电前的准备
F711
F811-
F821
竣工资料质量检查
F811
余料退仓库
F911
归纳监理资料,提请验收
F911
F111投标文件编制
监理工作内容
方式
责任人
处理事项
1、掌握招标文件
仔细阅读
市场部
投标人员
1、 掌握招标文件确定的项目工作范围、时间、工程量等情况。
2、 理解招标文件合同主要条款要求。
2、熟悉招标文件
分析确定
市场部
负责人
1、 分析项目投标合理报价。
2、 熟悉招标文件点对点应答要求。
3、编制投标文件
精心编制
市场部负责人、投标人员
1、 根据招标文件编制投标文件合同条款、工期要求、确定合理报价。
2、 根据招标文件编制投标文件:投标文件包括点对点应答、监理大纲、投标报价等内容。标书应根据工程量初步确定监理人员数量、组织机构、总监或总监代表人选,明确监理权利、违约责任,人员职责、工作纪律、质量进度投资控制目标、安全监督要点、承诺或保证等。
3、 选定总监的条件
1) 具有监理工程师资格证书、职称证(招标文件有要求的)。
2) 承担过通信电源设备施工或监理过类似工程经验。
3) 有责任心,身体健康。
4、 需提交投标保函时,提前与公司财务部联系,准备好保函证明。按规定投标时间递交投标文件,与建设单位主管部门和主管人员保持联系。
F121组建项目监理机构
监理内容
方式
责任人
处理事项
1、组建项目机构。
确定
公司、分公司或事业部
1、 项目监理机构由公司、分公司或事业部组建。机构的组织形式和规模,应根据委托监理合同规定的服务内容、工期、工程规模、技术复杂程度、工程环境要求等因素确定。项目监理机构的监理人员的数量应满足该通信电源设备工程项目监理工作的需要。
2、 项目监理机构监理人员应包括总监理工程师、监理工程师和监理员,必要时可配备总监理工程师代表。总监理工程师由公司、分公司或事业部一级领导任命。
3、 项目监理机构实行总监理工程师负责制,全权代表监理单位负责监理合同委托的所有工作。
2、根据工程量大小,确定机构人员数量。
确认
总监理工程师
4、监理人员一般配置要求
(1) 一般设总监代表(同时负责安全)、监理工程师及监理员。
(2) 监理员人数参照工程区域分配情况及施工单位施工组数配置
3、确定机构办公地点
(择优)
确认
总监理工程师
5、地点选取一般原则
监理机构由公司组建,机构的组织形式和规模,应根据委托监理合同规定的服务内容、工期、工程规模、技术复杂程度、工程环境要求等因素确定。
4、监理设施配置
(检查)
确认
6、设施配置
(1) 项目机构办公地点应配备电脑、打印、传真机各一台。
(2) 监理人员每人应配备手机、电脑、数码相机各一部。
(3) 必要的办公家具及办公用品。
(4) 视相关要求配备工地用车情况及数量
5、编写项目监理机构现场管理制度
(编制)
确认
7、建立以下项目监理规章制度
(1) 工作制度
(2) 安全制度
(3) 监理纪律
F131编写监理规划(必要时编细则)
监理内容
方式
责任人
处理事项
编写监理规划
主持编写
落实
总监理工程师
1、 监理规划应针对工程实际情况、设计文件、招投标文件、监理合同及与工程有关的主要文件进行编写。
2、 监理规划主要内容应包括
(1) 工程项目概况;
(2) 监理工作范围;
(3) 监理工作内容;
(4) 监理工作目标;
(5) 监理工作依据;
(6) 项目监理机构的组织形式;
(7) 项目监理机构的人员配备计划;
(8) 项目监理机构的人员岗位职责;
(9) 监理工作程序;
(10) 监理工作方法及措施;
(11) 监理工作制度;
(12) 监理设施配备。
3、监理规划由公司技术总监(分公司、事业部由主管领导)批准后执行,同时报送建设单位。
2、编制细则
编制
监理工程师
4、 针对工程具体情况(细分专业时)编写监理细则。
5、 按监理细则安排监理工作。
F211参加设计交底
监理内容
方式
责任人
处理事项
施工图审查
参加设计交底会议
(会议由建设单位主持)
总监理工程师、监理工程师
1. 审查设计说明,内容要全面、具体、详细,明确相关技术要求。
2. 审查设计预算,要求工程所需材料齐全,用工计算准确。
3. 审查施工图纸,要求图纸齐全完整、标示清楚。
4. 会议一般程序
(1) 设计单位对管道工程设计的重点、工程难点进行介绍(交底)。
(2) 施工、监理、建设单位对设计提出意见
(3) 设计单位代表对各方提出的问题予以答复。
(4) 形成会议纪要(纪要由监理工程师起草,会议各方共同审查通过)。
施工图现场核实
到达现场
监理工程师或监理员
5. 查看机房情况,核实设计的准确性。
6. 理解设计思路,审查设计的合理性。
7. 审查障碍点的解决办法,提出监理的建议供参考。
8. 提出监理实施计划。
落实
监理工程师或监理员
9. 明确工期、质量等要求。
10. 建立与建设、设计、施工单位的联系。
F221审查分包单位资质
监理内容
方式
责任人
处理事项
审查分包单位资质
(审查)
认可
监理工程师
1. 审查分包单位的资质、信誉、业绩等基本情况。
2. 了解欲派驻的施工人员情况。
3. 发现分包单位的资质不满足要求(层层转包的)向总监理工程师报告。
(审查)
确认
总监理工程师
4. 核查分包单位资质。
5. 核实分包单位实际施工能力。
6. 分包单位的资质不满足要求时向建设单位提出要求辞退。
F231审查施工组织设计
监理内容
方式
责任人
处理事项
审查施工组织设计
(审查)
批准
总监理工程师
1. 总监理工程师应组织专业监理工程师对其进行审查,并签署意见。审查的主要内容有:
(1) 施工组织机构设置、人员构成、人员资格(特别是要审查特种作业人员的有效资格证书)。
(2) 施工机械是否齐全、完好,数量充足。
(3) 施工进度计划是否满足合同要求。
(4) 施工工序、流程、步骤,采取的方式方法是否合理。
(5) 保证工程质量、进度、造价的措施是否可行。
(6) 质量保证体系和制度是否健全。
(7) 安全生产、文明施工措施及安全责任、紧急预案是否明确。
(8) 政府主管部门颁发的[安全生产许可证书]。
(9) 其它事项的管理,如环保、防火、防盗等。
2. 施工单位提交施工组织设计报审表,总监理工程师在约定的时间内对“施工组织设计(方案)”审批,同时报送建设单位。若“施工组织设计(方案)”需要修改时,由总监理工程师签发书面意见退回施工单位,修改后再次报送,重新审核。
F311批准开工报告
监理内容
方式
责任人
处理事项
根据开工条件批准开工报告
(审查)
认可
总监理工程师
1. 施工单位提交开工申请表(报告)。
2. 审查开工申请表(报告)内容。
(到场)
确认
监理工程师、监理员
3. 要求施工单位提供具备开工条件的资料。
4. 检查各项开工准备工作。
签发
确认
总监理工程师
5. 满足开工条件,由总监签发开工申请表(报告)。
6. 将开工申请表(报告)交建设单位签字、盖章确认。
F321安全技术交底
监理内容
方式
责任人
处理事项
F411进场设备、材料质量检查
监理内容
方式
责任人
处理事项
核对施工单位报送的《工程原材料/构配件/设备报审表》,对设备、材料进行检查,应符合设计或规范要求。
(到场)
确认
监理工程师、监理员
1材料进场检验
(1)材料进场:监理应做好材料检验工作,并要求施工单位填写《材料报验表》。
(2)检查凭证:各种材料如电缆、桥架、槽道等的合格证、入网许可证、检测报告等。
(3)监理人员应对材料进行感觉判断,包括视觉、听觉、触觉等判断材料的合格与否,优劣程序,必要时可进行抽查测试。
(4)仪器测量:使用万用表、绝缘电阻测试仪、卡尺、千分尺等工具仪器进行测量判断。
(5)按规定,重要材料及量大材料必要时可进行取样送相关部门授权机构进行试验。
(6)对于交、直流电缆应做绝缘测试。
(7)对于利旧材料,必须进行测试检验。
.2安装设备的检查
(1)所安装的设备必须具备相关部门的入网许可证,抗震检测证书。
(2)安装的设备必须符合设计图纸中列出的设备型号、规格、数量、容量。
F421施工进场人员、工具、仪表检查
监理内容
方式
责任人
处理事项
1、施工人员、现场管理制度、安全生产许可证书检查
到场确认
监理工程师
(1)督促施工单位检查使用的电动工具、施工工具,应完好无损。
(2)审查承包单位使用的设备,如:负载设备、充放电设备等,应符合设计要求。
(3)督促承包单位检查使用的临时设备,如:临时配电盘、整流器等应经过建设单位同意,并符合工程要求,运行良好。
(4)承包单位使用的临时电缆等必须检查合格,线径、各种指标参数合格,利旧材料要进行测量核查,对上述项目检查有未通过项目,应向施工单位发《监理通知》,未经通过不得使用。
2、特种人员作业证核对
3、作业机具安全检查
4、仪器有效性检查
F431施工条件检查
F511 机房环境检查
监理内容
方式
责任人
处理事项
1、机房环境要求
(到场)
确认
监理工程师
1.机房建筑符合工程设计要求。
(1) 机房不得掺水,机房地面、墙壁、顶棚的预留空洞、预埋件的规格、数量、位置等均应符合设计要求。
(2) 机房相关改造符合要求。 室内外走线架安装符合要求。
(3) .机房的通风、空调等设施已安装完毕,并能提供使用。室内温度、湿度符合设计要求。
(4) 机房必须配备消防器材
(5) 市电引入机房,机房照明系统已经能正常使用。
FFDJ521 油机室检查
监理内容
方式
责任人
处理事项
1、油机(发电机)室环境要求
(到场)
确认
监理工程师
(1)油机室的设备位置不得靠近通信设备机房。油机室出入门的高度、宽度和室内净空高度必须满足油机安装的要求,室内墙壁、顶棚的抹灰应有利于吸音。地面应平整、耐磨、光滑,易于清洁油污。
(2)油机室内应采取隔音和减震措施,其噪音对周围建筑物的影响不得超过有关环境噪声的标准(要求施工方提供检测报告)。油机房维护结构和外门应采取隔音和消音措施,并减少门窗的数量。
(供氧,减震,排放污染标准)
(3)油机室应保持通风,室内温度应保持在5℃~40℃,或符合机组运转要求。为了防止噪音外泄而不能开窗时,应有同分排热设施。
(4)油机储油罐可以安装在地面油库或地窑里,但必须便于装卸油料。储油库的建筑要求如下:
1)储油库耐火等级、与机房及其它建筑物的防火间距应符合设计要求。
2)地面储油库不应开设采光窗,但应设置通风口,洞口应安装百叶或金属网。在炎热地区,地面储油库屋顶应有隔热设施;安装油罐的基础尺寸应符合工程设计要求。用混凝土浇灌时应保持水平一致、牢固。
3) 油机储油库应防潮、防水和通风,并设有装卸油料的洞口。
FXDC531 蓄电池室检查
监理内容
方式
责任人
处理事项
1、蓄电池室环境要求
(到场)
确认
监理工程师
(1)蓄电池室,宜设在一楼,并接近电力室,但不要靠近高温(如锅炉房)和震动大的场所(如油机室),如设在其他楼层,楼板承重负荷应符合要求,由设计单位出具相应的承重材料证明,若提供不了承重证明材料,建议做承重改造。室内采光门窗应该安装毛玻璃或涂半透明油漆,以免阳光直接照射在蓄电池体上。
(2)蓄电池室内照明用交流电源线必须暗敷,埋在墙壁和天花板内。室内不得安装电源开关、插座以及可能引起电火花的设备装置。照明系统必须采用密闭的防爆灯罩。
(3)蓄电池室温度应保持在5℃~35℃,超过或低于上述温度时,应采取降温或采暖措施。不论采取什么方式采暖,都不能引进明火装置。
(4)蓄电池室应有良好的通风设备。为了排氢气酸,而不影响其他房间,应单独设立通风系统。
FPDS611安装交流屏、直流屏、整流器架、整流器
监理内容
方式
责任人
处理事项
.安装交流屏、直流屏、整流器架、整流器
旁站
巡视
监理工程师
(一)检查内容包括:
(1)安装位置必须符合设计要求。
(2)设备安装的垂直度、水平度、应符合安装规范要求。
(3)电缆布放整齐、绑扎牢固、弯曲半径符合标准。
(4)电缆正极、负极、工作地、保护地连接位置必须正确无误,不漏项、有标志。
(5)各进线侧、负荷侧电缆规格型号与设计相符,输出、输入空气开关,保险容量符合设计要求。
(6)电力电缆必须与信号电缆严格分开、不得混放。
(7)电缆标志牌,应清楚标明电缆规格、长度、截面、走向、连接关系。
(8)电缆走线架、槽道规格必须符合设计要求。
(9)电缆走线架、槽道安装平直度、抗拉抗压强度应符合安装规范要求。
(10)电缆连接螺栓紧固度,应符合安装规范要求。
(补充具体数据)
FXDC621蓄电池组安装
监理内容
方式
责任人
处理事项
蓄电池组的安装
旁站,
巡视
监理工程师
检查内容
(1)电池组安装前必须检查电池标称容量、电压,等级应符合设计要求。
(2)必须检查电池外观无损坏、无漏液。
(3)安装位置、连接关系必须符合设计要求。
(4)电池组过桥载流量必须符合电池组容量要求。
(5)电池组安装应做到垂直、水平符合安装规范的中允许标准。
(6)电池组过桥连接应整齐、牢固。
(7)电池组安装现场周围无杂物。
(8)电池组充、放电试验符合厂家说明书要求,并做好记录。
(9)过桥、电缆连接螺栓紧固、无松动。
(10)电池安装应有抗震措施。
重点质量控制:
蓄电池架的安装
(1) 电池架的材质、规格、尺寸、承重应满足安装蓄电池的要求。
(2) 电池架排列位置符合设计图纸规定,偏差不大于10mm。安装平整稳固,水平偏差不大于3mm。全列应成一条直线。
(3) 蓄电池架应按照抗震要求进行加固。
(4) 如采用水泥制作平台安装蓄电池时,电池平台位置应符合工程设计要求,误差不大于10mm。电池平台表面必须敷贴防腐瓷片。
蓄电池安装
(1) 安装的电池型号、规格、数量应符合工程设计规定,并有出厂检验合格证及入网许可证。电池外壳不得有损坏现象。
(2) 电池组的第一只电池的正、负极位置应根据馈电母线的走向应首先确定,其他单体电池正、负极依次排列。各个电池的正、负极之间的连接条应平整,连接螺栓、螺母应拧紧。
(3) 电池各列排放整齐,间距适当,偏差不大于5mm。每列外侧应在一直线上,其偏差不大于3mm。电池单体应保持垂直于水平,底部四角均匀着力。如不平整,应用橡胶垫垫实。垫实标志应排在外侧(维护侧)。电池安装完毕后,在电池台、架和电池体外侧,应对电池逐一编号。
(4) 安装阀控式密封铅酸蓄电池时,应用万用表检查电池端电压和极性,保证极性正确连接。对于经检查发现端电压偏低的电池应筛选出,查明原因,不合格的不得使用。
(5) 安装ups设备电池时应尽可能与UPS设备靠近,避免电池缆线引出过长而使电压降过大。
(6) 酸性铅蓄电池不得与碱性蓄电池安装在同一电池室内。
(7) 按工程设计图纸规定,安装电池监控器件并固定。
阀控式密封铅酸蓄电池(免维电池)的充放电由监理工程师进行旁站监理。
F631 Ups设备安装
监理内容
方式
责任人
处理事项
Ups设备安装
旁站
巡视
监理工程师
检查内容:
(1) 安装位置必须符合设计要求。
(2) 交流电缆布放必须对交流进线、出线、旁路、进行核相,绝缘测试后方能连接。
(3) 通电前必须检查各连接位置无误,厂家工作人员可加电、调试,并做好记录。
(4) UPS安装完毕后,必须做带载能力试验。
(5)各路由电缆标示牌,要齐全,内容清楚无误。
(6)UPS负荷输出柜中各空气开关、保险容量符合设计要求。
(7)Ups蓄电池安装要符合规范,蓄电池架承重必须达到要求。
FTYD641太阳光电池安装
监理内容
方式
责任人
处理事项
太阳光电池的安装
巡视
监理人员
1. 太阳电池组装方式
太阳电池组装方式有平板式和聚光式。目前,在通信工程中,主要采用的是平板式组装方式。平板式太阳电池组由若干太阳电池方阵组成。太阳电池方阵由若干个太阳电池子阵串联,并联在一起构成。太阳电池子阵又由若干个太阳电池极板单体相互串联和封装材料构成。我们常用的太阳电池组通常为固定安装,能按季节调整向阳角度。它采用了投射力强的玻璃(95%以上的光透射力)作为罩面。
2. 太阳电池支架的基础建筑和安装
(1) 太阳电池支架的基础、位置、尺寸、强度应符合设计要求。一般情况下,太阳电池支架基础宜布置在机房屋顶、铁塔平台或机房周围的地面上,周围应无建筑物、树木等遮挡物。
(2) 太阳电池支架尺寸、规格、数量应符合设计规定。所用金属材料必须经过防锈处理。
(3) 太阳电池支架应安装在牢固的底座上,横平竖直。方向、尺寸、强度应符合设计要求。太阳电池支架如安装在机房的屋顶时,其四周维护走道净宽应不少于80cm。
(4) 太阳电池支架的仰角能自动或人工调整。人工调整角度的范围33°~46.5°。每年“春分”、“秋分”各调一次,角度应按设计规定调整。无规定时春、夏仰角为38.5°,秋冬为46.5°。
(5) 太阳电池方阵采光面应按设计规定方向进行安装,无规定时应向正南放置。多列方阵之间应有足够空间。前后排列的太阳电池方阵,前排方阵不应遮挡后排的阳光照射。
(6) 太阳电池支架应有良好的接地和防雷装置。
3. 太阳电池极板的安装和布线
(1) 太阳电池板型号、规格、数量应符合设计要求。安装太阳电池板前应对现场的极板进行检查,不应有损坏、裂纹,内部正负金属线开路现象。极板的接线方式应符合设计要求。
(2) 太阳电池子阵和方阵之间电源连线以及进入室内太阳电池组合电源架的太阳电池组输出线应采用具有金属护套的电源线。电源线布放整齐,走向合理,其金属护套在进入机房入口处前应就近接地,并且芯线应安装相应电压等级的避雷器。电源线可用塑料带绑扎。进线孔应进行防渗水处理。
太阳电池组安装完毕后,在天气晴朗或正常时,检查其开路电压、短路电流应符合设计规定。
F651布放电源和信号线
监理内容
方式
责任人
处理事项
布放电源和信号线
旁站,巡视
监理人员
1. 电源线的布放
(1) 电源线、信号线及接线鼻子、螺栓、螺母的规格、型号必须符合工程设计规定,并能满足技术要求。
(2) 电源线布放时,应保持其平直、整齐。绑扎间隔均匀、松紧合适,塑料带扎头(或麻绳扎头)应放在隐蔽处。布放的电源必须是整条线料,外皮完整,中间严禁有接头盒急弯处。
(3) 直流电源线、交流电源线、信号线必须分开布放,避免在同一线束内。布放直流电源线时正极外皮颜色应为红色,负极外皮颜色应为蓝色。或在电源线正、负极两端分别套上红、蓝颜色的套管。
(4) 沿地槽布放电源线时,电缆不宜直接与地面接触,可用橡胶垫垫底。
(5) 为减缓地震的影响,电缆线穿越上、下楼层或水平穿墙时,应余留“s”弯,孔洞应加装口框保护,完工后应用阻燃和绝缘板材料盖封洞口,其颜色与地面或墙面基本一致。
(6) 电源线弯曲时,弯曲半径应符合规定。铠装电力电缆的弯曲半径不得小于外径的12倍,塑包线和全塑电缆不得小于其外径的6倍。
2. 电缆信号线的布放
(1) 电缆信号应走线方便、整齐、美观,与设备连线余留不宜过长,不应妨碍今后的维护工作。
(2) 机房布线、架间连线及 各部件连线应无差错,接触良好,焊接光滑。不得碰地、短路、断路。严谨虚焊、漏焊、错焊。
3. 室外电缆的敷设
(1) 室外电缆敷设前应检查绝缘电阻、绝缘强度、导电率,不合格的电缆要及时更换。
(2) 直埋电缆敷设深度应根据工程设计而定。无规定是,一般为60~80cm。遇有障碍然后铺一层红砖保护,最后再回土、填平。
4. 电源线穿越钢管(塑料管)应符合下列要求:
(1) 钢管管径、壁厚、位置应符合施工设计图要求,管内应清洁、平滑;
(2) 电源线穿越后,管口两端应密封;
(3) 非同一级电压的电力电缆不得穿在同一管孔内。
5. 通电检验
母线、电源线安装完毕,在相对湿度不大于80%时,其单线对地及线间绝缘电阻应大于1MΩ/500v。测试其电压降值应符合技术指标要求(用负载模拟满负荷的情况下)。通电1小时后,测量母线装配连接处及母线与设备端子连接处的温度应不大于70℃,电源线接线端子处,电源线与设备连接处温度应不大于65摄氏度(可用点温度计测定)。
F661 馈母线的安装
监理内容
方式
责任人
处理事项
馈母线的安装
旁站,巡视
监理人员
1. 馈电母线加工
(1) 母线材质、规格、型号、长度、数量应符合工程设计要求。母线材质的表面应平整、光洁,不得有裂纹、麻点和起伏不平。
(2) 母线不得在加温的情况下进行加工、整形(除接头处镀锡外)。加工后的母线表面不应有明显的锤痕,切口平齐,无毛刺。
(3) 母线转弯处其平弯的弯曲半径不得小于母线厚度的2倍。其转弯处不得有裂纹及明显额皱折。母线扭转麻花弯时,其扭转部分的全长应不小于母线宽度的2.5倍。
(4) 母线接头钻孔位置正确,偏差不大于1mm,孔径应符合要求。母线接头处必须平整、光滑、无斑锈,镀锡(铜质镀锡,铝质镀锌锡)长度不小于母线宽度。
2. 馈电母线(铜排)安装
母线安装位置应符合工程设计规定。安装牢固,垂直度偏差不大于5mm/m。
(1) 母线在上线柜内、槽道或走线架上安装时,应用支撑绝缘子上线柜、槽道或走线架固定。支撑绝缘子上线柜内、槽道或走线架上应均匀分布和对称;
(2) 当母线水平安装时,连接用螺栓、螺母应由下向上穿拧,其余情况下螺母应装在便于维护侧;
(3) 当母线在槽道中安装时,必须水平、平行安装。靠近设备侧的母线为正极,靠近走道侧的母线为负极。如在走线架连固铁上安装必须上、下水平安装,下端为正极,上端为负极;
(4) 母线在穿越上、下楼层洞口或穿过同层过墙处不应有接头。
3. 母线的连接
(1) 两条母线之间一般采用“鸭脖弯”连接。“鸭脖弯”长度为母线厚度的2.3倍。搭接部位长度应大于母线宽度。
(2) 母线与母线及母线与设备端子的连接,其搭接面应平整,接触紧密,用0.05*10mm的塞尺插入连接处的缝隙,其插入的深度不得大于母线宽度的1/10.
(3) 铜母线在连接处应用4只以上螺栓、螺母,铝母线应用5只以上螺栓、螺母。母线螺栓、螺母两侧均应装平垫圈,在螺母侧还应装有弹簧垫圈。螺母拧紧后,螺栓露出螺母不少于2~3丝扣。
(4) 母线连接处控烟及螺栓、螺母尺寸应符合下表规定:
馈电母线连接螺栓、螺母尺寸 单位:mm
母线宽度
60以下
60以上
80以上
100以上
螺栓、螺母规格
M8
M9
M10
M12
钻孔直径
9
10
11.5
13.5
垫圈内径
8.5
9.5
10.5
13
弹簧垫圈内径
8.5
9.5
10.5
13
(5)母线连接(头)处净距离应符合规定
母线连接处距支撑绝缘子的 不小于50mm;多片母线连接处应错开,净距不小于50mm;母线连接处弯曲距离不小于30mm;母线加固支撑点边缘距弯曲处距离应 保持在50~75mm。
4. 母线的抗震措施
母线与蓄电池输出端必须采用母线“软连接条”进行连接;水平与垂直穿洞的母线在过洞孔时必须采用“软连接条”连接。“软连接条”两侧的母线应与对应的墙壁用绝缘支撑架固定。其安装工艺应符合YD 5060-2010《通信设备安装抗震设计图集》的要求。
5. 馈电母线喷(刷)漆
母线应喷涂绝缘漆两层以上,喷涂均匀、平整,表面不得有流痕,连接部位和接头两侧5mm内不喷涂。
喷涂绝缘漆的颜色必须符合下表的规定:
直流电源
交流电源
正极
红色
A相
黄色
B相
绿色
负极
蓝色
C相
红色
不接地中性线
紫色
接地中性线
黑色
F671 接地装置的安装
监理内容
方式
责任人
处理事项
接地装置的安装
旁站
监理人员
1. 接地装置安装
(1) 接地体的材料
1) 接地装置所用材料的材质、规格、型号、数量、重量等应符合工程设计规定。接地装置的导体截面应符合热稳定和机械强度的要求;
2) 接地体采用的热镀锌钢材,其规格:钢管不小于50mm,壁厚不小于3.5mm;角钢不小于50X50X5mm;扁钢不小于40X4mm;圆钢不小于10mm;
3) 不得采用裸铝导体作为接地体或接地引入线,因铝材抗腐蚀性能较差。
(2) 接地体的埋设
1) 接地装置的位置、接地体的埋深及尺寸应符合施工图设计规定。一般情况下,接地体上端埋深距地面不应小于0.7m,在寒冷地区应埋设在冻土层以下。
2) 垂直接地体裁截长度宜1.5~2.5m,接地体埋设间距应小于自身长度的2倍。若遇到土壤电阻率不均与的地方,下层的土壤电阻率大,接地电阻达不到要求时,可将垂直接地体还可适当加长或加密。当垂直接地体埋设有困难时,可设多根环形水平接地体,彼此(内、外环)间隔1~1.5m,并每隔3~5m互相焊接联通一次。同事,视现场情况,还可以在地线沟内铺放无腐蚀性的降阻材料(剂),如木炭等。但严禁在地线沟内喷三盐水等腐蚀的物质做降阻剂。
3) 接地装置应尽量避免腐蚀性强的地带。在盐碱地带或腐蚀性较强的地带,可采用保湿性能好,耐腐蚀的非金属接地体。
(3) 安装接地引入线
1) 接地引入线的长度不宜超过30m。其材料为热镀锌扁钢或圆钢,截面不宜小于40X4mm²,并应进行防腐和绝缘处理。
2) 接地引入线用的扁钢应平放在地沟内,不得上、下起伏弯曲不平。敷设的接地引入线在与公路、铁路、管道交越以及穿过墙壁、楼板和地坪时等可能使接地引入线遭受损伤处,均应穿管加以保护。如需经过人孔装置时,应在人孔内留出余长。
3) 接地引入线不得布放在暖气地沟、污水沟里,埋设时应避开这些地方,再有化学腐蚀的地方应采取防腐措施。
4) 接地体如采用接地网的形式,接地引入线应由地网中心部位就近引出,与机房内接地汇集装置相连,对于新建机房不得少于2根。
(4) 接地引入线的明敷
由于地理条件限制,可以明敷接地引入线。明敷接地引入线应符合如下要求:
1) 接地引入线可以建筑物墙壁平行或垂直敷设。沿建筑物墙壁水平敷设时,离地面距离宜为250~300mm,距墙壁的间距宜为10~15mm,可用支撑件支撑;支撑件间距在水平直线部分宜为0.5~1.5m,垂直部分宜为1.5~3m,转弯部分视情况适当加密。
2) 接地引入线在直线段上,不应有高低起伏和弯曲等情况,敷设位置应便于检查,不得妨碍其他设备的拆卸与检修。跨越建筑物伸缩缝、升降缝时,可制成“S”弯状。裸露在地面上的接地引入线,应有防止机械损伤的措施。
3) 明敷接地引入线的表面应用油漆喷涂15~100mm宽度相等的绿色和黄色相间的条纹。
2. 接地电阻值和测量
地线安装完毕,在回土前,应用接地电阻测量仪测量地线电阻,做好记录,监理员要认真检查。雨后不宜立即测量。
3. 接地装置回土
接地装置应按隐蔽工程处理,经监理员检验确认合格后再回土。回土时,要分层夯实,不应将石块、乱砖、垃圾等物填入沟内。
F681柴油发电机组的安装、
监理内容
方式
责任人
处理事项
走线架(槽)
测量、目视
监理工程师
1安装位置、高度符合设计要求;
2加固支撑安装牢固、平衡,吊挂垂直、整齐;
3地槽橡胶垫整齐,盖板牢固、可靠
配电设备
测量、测试
安装位置、水平、垂直度和抗震加固符合要求;
设备的电源线、信号线绑扎均匀,接线端头焊(压)接牢靠;接地线安装符合要求、可靠;
各项电气性能技术指标测试合格
发电机组
目视、检测
油机、油罐、油泵及水箱的安装位置符合要求;
管路安装平直,管件连接正确,吊挂整齐,高度符合设计要求;
地下管件经过防锈处理;
油机进风管、排风管及防尘装置安装正确,进、排风畅通;
抗震加固符合设计要求;
试机(空载和带载试验)性能正常
母线、电源线、信号线
目视、检查
母线平直,接头牢固、支撑架安装牢靠整齐;
母线刷漆颜色符合规范要求;
电源线、信号线路由走向、曲率半径符合设计要求;
缆线绑扎均匀,线缆平齐,线缆端头处理良好,连接可靠
接地装置
目视、检测
接地体安装位置,埋深及尺寸应符合设计要求;
接地体引入线与接地体连接牢靠,并进行防腐处理;
接地电阻符合设计要求
重点质量控制点:
1、柴油发电机组安装
(1) 发电机组型号、规格、零部件应符合设计要求,并应有出厂检验合格证。设备不得有损坏、变形、受潮或缺少零部件。
(2) 机组基础位置、大小、强度、减振装置、预留孔、地槽、盖板应符合设计和安装的要求。
(3) 机组安装应稳固。应按照抗震要求对发电机机组加固。
(4) 机组的油泵、油箱、水泵、水箱安装牢固平直。
2、储油罐安装
(1) 储油罐安装在油罐基础上时应平稳、牢固。安装储油罐的压条材料应符合工程设计要求。
(2) 应按设计要求安装储油罐指示器(油标尺)或传感器并连接到监控接口,以便遥测油位。
(3) 储油罐接地线连接牢固。
3、机组管件加工和管路安装
(1) 机组管材型号、通径、壁厚及阀门、法兰盘、弯头、大小头等应符合设计规定,无破损、裂缝。
(2) 管子弯曲时,弯曲半径一般不小于管半径的6倍。法兰盘的密封面光洁,垫片材料完好。
(3) 管路系统装配平直牢固,倾斜度不大于0.2%;连接处螺丝拧紧,无漏水、漏气、漏油现象。
(4) 管路接口位置不应在支吊架上,接口处距离支吊架不小于50mm。两个接口间距不小于150mm,管路接口距离弯管的弯曲起点不小于100mm。
(5) 明敷钢管应排列整齐,固定支架点的间距分布均匀。管卡与终端、转弯中间两侧的距离应符合下列规定。
表8-11-2 管中间的管卡间距
钢管内径(mm)
最大允许间距(m)
15~20
1.5
25~32
2.0
40~50
2.5
70~100
3.5
(6) 埋于地下的钢管应涂防腐漆或沥青,穿越其它设备及建筑物基础时应加以保护。
(7) 排烟管及消音器装置与吊挂、支架固定牢固。
(8) 起动气管路安装应尽量采用焊接,少用法兰盘连接,不得用管箍连接。如用法兰盘连接时,盘间应垫紫铜垫或铅垫。在正常压力下,管路不应漏气。
(9) 输油管路用法兰盘连接时在接口处应垫耐油橡皮垫或石棉垫。
(10) 冷却水管路安装时要平直、牢固、倾斜度不大于0.2%;不应有漏水、渗水现象。
风冷发电机组的进风管和排风管安装应平直,高度符合要求。
F691 监控系统的安装
监理内容
方式
责任人
处理事项
监控系统的安装
旁站
巡视
监理工程师
1. 监控设备安装
(1) 监控设备的型号、规格、应符合施工图设计要求。
(2) 监控系统用电缆、电线规格、型号应符合设计要求。布线工艺必须满足安装要求,电缆、电线绑扎牢固、松紧适度、平直、端庄、整齐。监控信号电缆和电源线应分道布放,如只能走在同一道内,布放间距不小于50mm。
(3) 监控设备必须有良好的接地系统。局、站监控中心设备的电源输入端与交流电接地线必须完全隔离,不应与室电共地。局、站监控中心设备与被测电源设备必须完全隔离,不得共地。
2. 监控功能检查
检查交流配电设备、直流配电设备、整流模块(设备)、蓄电池、太阳电
展开阅读全文
