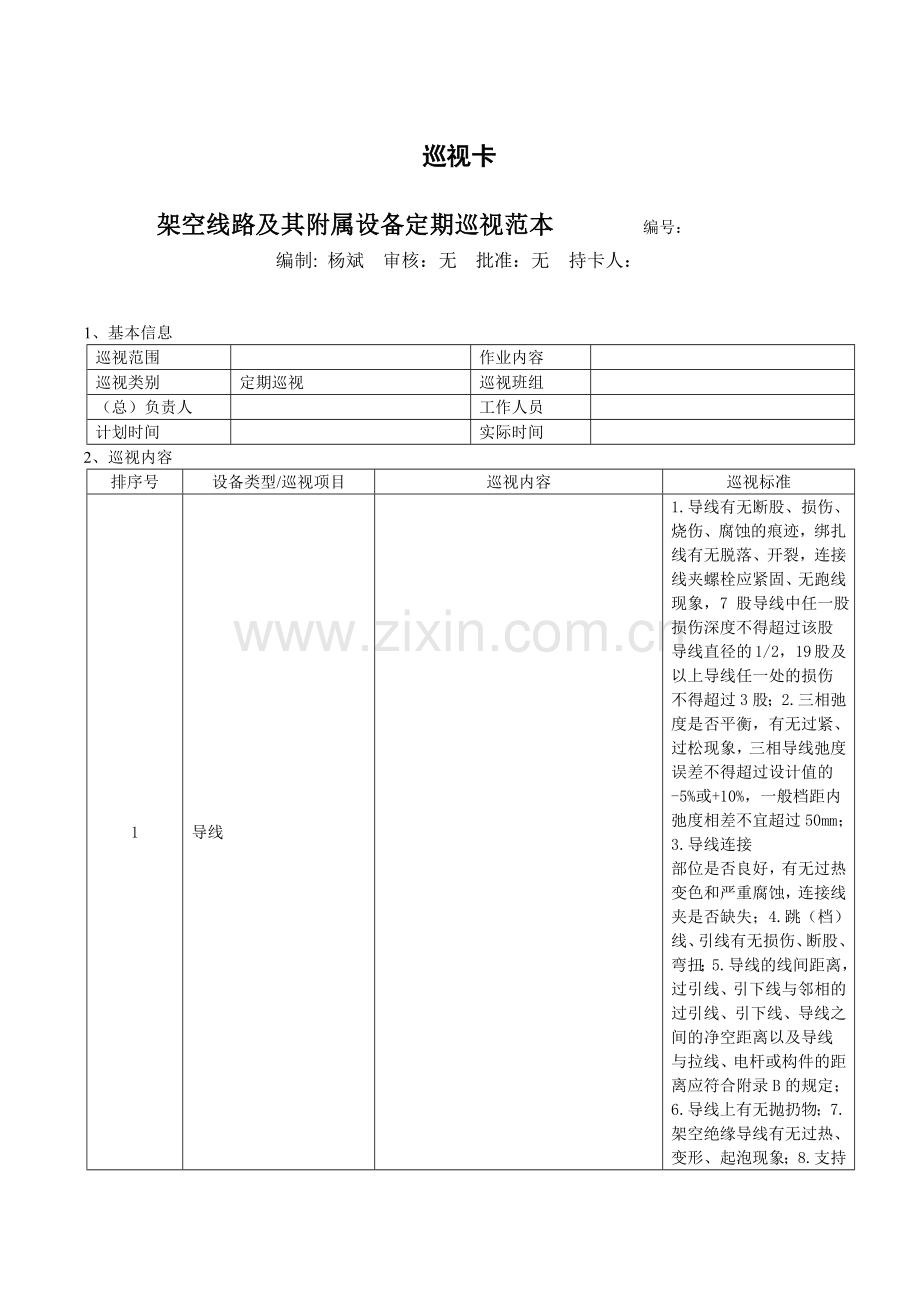

架空线路及其附属设备定期巡视范本[1].doc

巡视卡
架空线路及其附属设备定期巡视范本 编号：
编制: 杨斌 审核：无 批准：无 持卡人：

1、基本信息
巡视范围

作业内容

巡视类别
定期巡视
巡视班组

（总）负责人

工作人员

计划时间

实际时间

2、巡视内容
排序号
设备类型/巡视项目
巡视内容
巡视标准
1
导线

1.导线有无断股、损伤、烧伤、腐蚀的痕迹，绑扎线有无脱落、开裂，连接线夹螺栓应紧固、无跑线现象，7 股导线中任一股损伤深度不得超过该股导线直径的 1/2，19 股及以上导线任一处的损伤不得超过3股；2.三相弛度是否平衡，有无过紧、过松现象，三相导线弛度误差不得超过设计值的-5%或+10%，一般档距内弛度相差不宜超过50mm；3.导线连接
部位是否良好，有无过热变色和严重腐蚀，连接线夹是否缺失；4.跳（档）线、引线有无损伤、断股、弯扭；5.导线的线间距离，过引线、引下线与邻相的过引线、引下线、导线之间的净空距离以及导线与拉线、电杆或构件的距离应符合附录B的规定；6.导线上有无抛扔物；7.架空绝缘导线有无过热、变形、起泡现象；8.支持绝缘子绑扎线有无松驰和开断现象；9.与绝
缘导线直接接触的金具绝缘罩是否齐全、有无开裂、发热变色变形，接地环设置是否满足要求；10.线夹、连接器上有无锈蚀或过热现象（如：接头变色、熔化痕迹等），连接线夹弹簧垫是否齐全，螺栓是否紧固；11.过引线有无损伤、断股、松股、歪扭，与杆塔、构件及其它引线间距离是否符合规定。
2
杆塔

1.杆塔是否倾斜、位移，杆塔偏离线路中心不应大于 0.1m，砼杆倾斜不应大于 15/1000，转角杆不应向内角倾斜，终端杆不应向导线侧倾斜，向拉线侧倾斜应小于0.2m；2.砼杆不应有严重裂纹、铁锈水，保护层不应脱落、疏松、钢筋外露，砼杆不宜有纵向裂纹，横向裂纹不宜超过1/3周长，且裂纹宽度不宜大于0.5mm；焊接杆焊接处应无裂纹，无严重
锈蚀；铁塔（钢杆）不应严重锈蚀，主材弯曲度不得超过5/1000，混凝土基础不应有裂纹、疏松、露筋；3.基础有无损坏、下沉、上拔，周围土壤有无挖掘或沉陷，杆塔埋深是否符合要求；4.杆塔有无被水淹、水冲的可能，防洪设施有无损坏、坍塌；5.杆塔位置是否合适、有无被车撞的可能，保护设施是否完好，警示标志是否清晰；6.杆塔标志，如杆号牌、相位牌、
警告牌、3m线标记等是否齐全、清晰明显、规范统一、位置合适、安装牢固；7.各部螺丝应紧固，杆塔部件的固定处是否缺螺栓或螺母，螺栓是否松动等；8.杆塔周围有无藤蔓类攀沿植物和其它附着物，有无危及安全的鸟巢、风筝及杂物；9.有无未经批准同杆搭挂设施或非同一电源的低压配电线路；10.基础保护帽上部塔材有无被埋入土或废弃物堆中，塔材有无锈蚀、缺
失。
3
绝缘子

1.瓷质绝缘子有无损伤、裂纹和闪络痕迹，釉面剥落面积不应大于 100mm2，合成绝缘子的绝缘介质是否龟裂、破损、脱落；2.铁脚、铁帽有无锈蚀、松动、弯曲偏斜；3.瓷横担、瓷顶担是否偏斜；4.绝缘子钢脚有无弯曲，铁件有无严重锈蚀，针式绝缘子是否歪斜；5.在同一绝缘等级内，绝缘子装设是否保持一致。
4
金具

一、1.铁横担与金具有无严重锈蚀、变形、磨损、起皮或出现严重麻点，锈蚀表面积不应超过1/2，特别要注意检查金具经常活动、转动的部位和绝缘子串悬挂点的金具；2.横担上下倾斜、左右偏斜不应大于横担长度的2%；3.螺栓是否紧固，有无缺螺帽、销子，开口销及弹簧销有无锈蚀、断裂、脱落；4. 铝包带、预绞丝有无滑动、断股或烧伤，防振锤有无移位、脱落
、偏斜；5.驱鸟装置工作是否正常。
二、1.拉线有无断股、松弛、严重锈蚀和张力分配不匀的现象，拉线的受力角度是否适当，当一基电杆上装设多条拉线时，各条拉线的受力应一致；2.跨越道路的水平拉线，对路边缘的垂直距离不应小于6m，跨越电车行车线的水平拉线，对路面的垂直距离不应小于9m；3.拉线棒有无严重锈蚀、变形、损伤及上拔现象，必要时
应作局部开挖检查；4.拉线基础是否牢固，周围土壤有无突起、沉陷、缺土等现象；5.拉线绝缘子是否破损或缺少，对地距离是否符合要求；6. 拉线不应设在妨碍交通（行人、车辆）或易被车撞的地方，无法避免时应设有明显警示标志或采取其它保护措施，穿越带电导线的拉线应加设拉线绝缘子；7.拉线杆是否损坏、开裂、起弓、拉直；8.拉线的抱箍、拉线棒、UT型
线夹、楔型线夹等金具铁件有无变形、锈蚀、松动或丢失现象；9. 顶（撑）杆、拉线桩、保护桩（墩）等有无损坏、开裂等现象；10.拉线的UT型线夹有无被埋入土或废弃物堆中；11.因环境变化，拉线是否妨碍交通。
5
杆上变压器

1.变压器各部件接点接触是否良好，有无过热变色、烧熔现象，示温片是否熔化脱落；2.变压器套管是否清洁，有无裂纹、击穿、烧损和严重污秽，瓷套裙边损伤面积不应超过100mm2；3.变压器油温、油色、油面是否正常，有无异声、异味，在正常情况下，上层油温不超过85℃，最高不得超过95℃；4.各部位密封圈（垫）有无老化、开裂，缝隙有无渗、漏油现象
，配变外壳（箱式变电站箱体）有无脱漆、锈蚀，焊口有无裂纹、渗油；5.有载调压配变分接开关指示位置是否正确；6.呼吸器是否正常、有无堵塞，硅胶有无变色现象，如有绝缘罩应检查是否齐全完好，全密封变压器的压力释放装置是否完好；7.变压器有无异常的声音，是否存在重载、超载现象；8.各种标志是否齐全、清晰，铭牌及其警告牌和编号等其它标识是否完好；
9.变压器台架高度是否符合规定，有无锈蚀、倾斜、下沉，木构件有无腐朽，砖、石结构台架有无裂缝和倒塌的可能；10.地面安装变压器的围栏是否完好，平台坡度不应大于1/100；11.引线是否松弛，绝缘是否良好，相间或对构件的距离是否符合规定，对工作人员有无触电危险；12.温度控制器（如有）显示是否异常，巡视中应对温控装置进行自动和手动切换，观
察风扇启停是否正常等。
6
柱上断路器

1.外壳有无渗、漏油和锈蚀现象；2.套管有无破损、裂纹和严重污染或放电闪络的痕迹；3.开关的固定是否牢固、是否下倾，支架是否歪斜、松动，引线接点和接地是否良好，线间和对地距离是否满足要求；4.气体绝缘开关的压力指示是否在允许范围内，油绝缘开关油位是否正常；5.开关的命名、编号，分、合和储能位置指示，警示标志等是否完好、正确、清晰；6.各
个电气连接点连接是否可靠，铜铝过渡是否可靠，有无锈蚀、过热和烧损现象。
7
柱上隔离开关

1.绝缘件有无裂纹、闪络、破损及严重污秽；2.触头间接触是否良好，有无过热、烧损、熔化现象；3.各部件的组装是否良好，有无松动、脱落；4.引下线接点是否良好，与各部件间距是否合适；5.安装是否牢固，相间距离、倾角是否符合规定；6.操作机构有无锈蚀现象；7.隔离负荷开关的灭弧室是否完好。
8
柱上负荷开关

1.外壳有无渗、漏油和锈蚀现象；2.套管有无破损、裂纹和严重污染或放电闪络的痕迹；3.开关的固定是否牢固、是否下倾，支架是否歪斜、松动，引线接点和接地是否良好，线间和对地距离是否满足要求；4.气体绝缘开关的压力指示是否在允许范围内，油绝缘开关油位是否正常；5.开关的命名、编号，分、合和储能位置指示，警示标志等是否完好、正确、清晰；6.各
个电气连接点连接是否可靠，铜铝过渡是否可靠，有无锈蚀、过热和烧损现象。
9
跌落式熔断器

1.绝缘件有无裂纹、闪络、破损及严重污秽；2.熔丝管有无弯曲、变形；3.触头间接触是否良好，有无过热、烧损、熔化现象；4.各部件的组装是否良好，有无松动、脱落；5.引下线接点是否良好，与各部件间距是否合适；6.安装是否牢固，相间距离、倾角是否符合规定；7.操作机构有无锈蚀现象。
10
柱上电容器

1.绝缘件有无闪络、裂纹、破损和严重脏污；2.有无渗、漏油；3.外壳有无膨胀、锈蚀；4.接地是否良好；5.放电回路及各引线接线是否良好；6. 带电导体与各部的间距是否合适；7.熔丝是否熔断。
11
线路避雷器

1.避雷器外观有无破损、开裂，有无闪络痕迹，表面是否脏污；避雷器上、下引线连接是否良好，引线与构架、导线的距离是否符合规定；2.避雷器支架是否歪斜，铁件有无锈蚀，固定是否牢固；3.带脱离装置的避雷器是否已动作；4.防雷金具等保护间隙有无烧损，锈蚀或被外物短接，间隙距离是否符合规定。
3、作业风险分析及安全控制措施
排序号
辨识项目
危险因素
防范及控制措施
责任人
执行时间
1
架空线路巡视
触电、高坠
1.发现导线断落地面或悬吊空中，应设法防止行人靠近断线地点8米以内，并迅速报告领导，等候处理。
2.巡线时沿线路外侧行走，大风时沿上风侧行走。
3.单人巡视时禁止攀登树木和杆塔。

2
架空线路巡视
动物伤害
1.巡线时过村屯和可能有狗的地方先吆喝，备用棍棒，防备被狗咬。
2.在草丛和树林中行走时，要用树棍打草惊蛇，避免被蛇咬伤，要随身备带蛇药。
3.发现蜂窝不要靠近行走，更不要去处碰蜂窝。

3
架空线路巡视
溺水、迷路、恶劣天气巡线安全措施不当引发伤害
1.过河时，不得趟不明深浅的水域，不得踩薄或疏松的冰。过没有护栏的桥时，要防止落水。
2.巡视工作应由有电力线路工作经验的人员担任。单独巡线人员应考试合格并经工区（公司、所）主管领导批准。偏僻山区巡线应由两人进行。暑天、大雪天等恶劣天气，必要时由两人进行。

4
架空线路巡视
扎脚、摔伤
1.巡线时应穿绝缘鞋或绝缘靴。
2.雨、雪天路滑，慢慢行走，过沟、崖和墙时防止摔伤，不走险路。

5
架空线路巡视
巡视时发现设备缺陷，擅自进行处理引发伤害。
1.巡视中发现设备缺陷应认真观察，仔细判断，记录清楚，及时汇报。
2.发现危及人身安全和设备安全运行的危急缺陷时应立即汇报，现场尽可能的做好防止事故现扩大的措施，等候处理。
3.现场处理设备缺陷时应得到工作许可，并在有监护人的监护下做好完善的安全措施后处理。

我已熟悉巡视内容与标准，知晓上述危险因素及防范措施，明确重点巡视设备，精神状态良好，确认签字：

4、巡视结果
排序号
巡视地点
巡视结果
巡视人
巡视时间
1

□正常 □不正常

2

□正常 □不正常

3

□正常 □不正常

4

□正常 □不正常

5、存在问题
排序号
存在问题
填写人
填写时间

以上缺陷已报领导 汇报人： 汇报时间： 年 月 日
