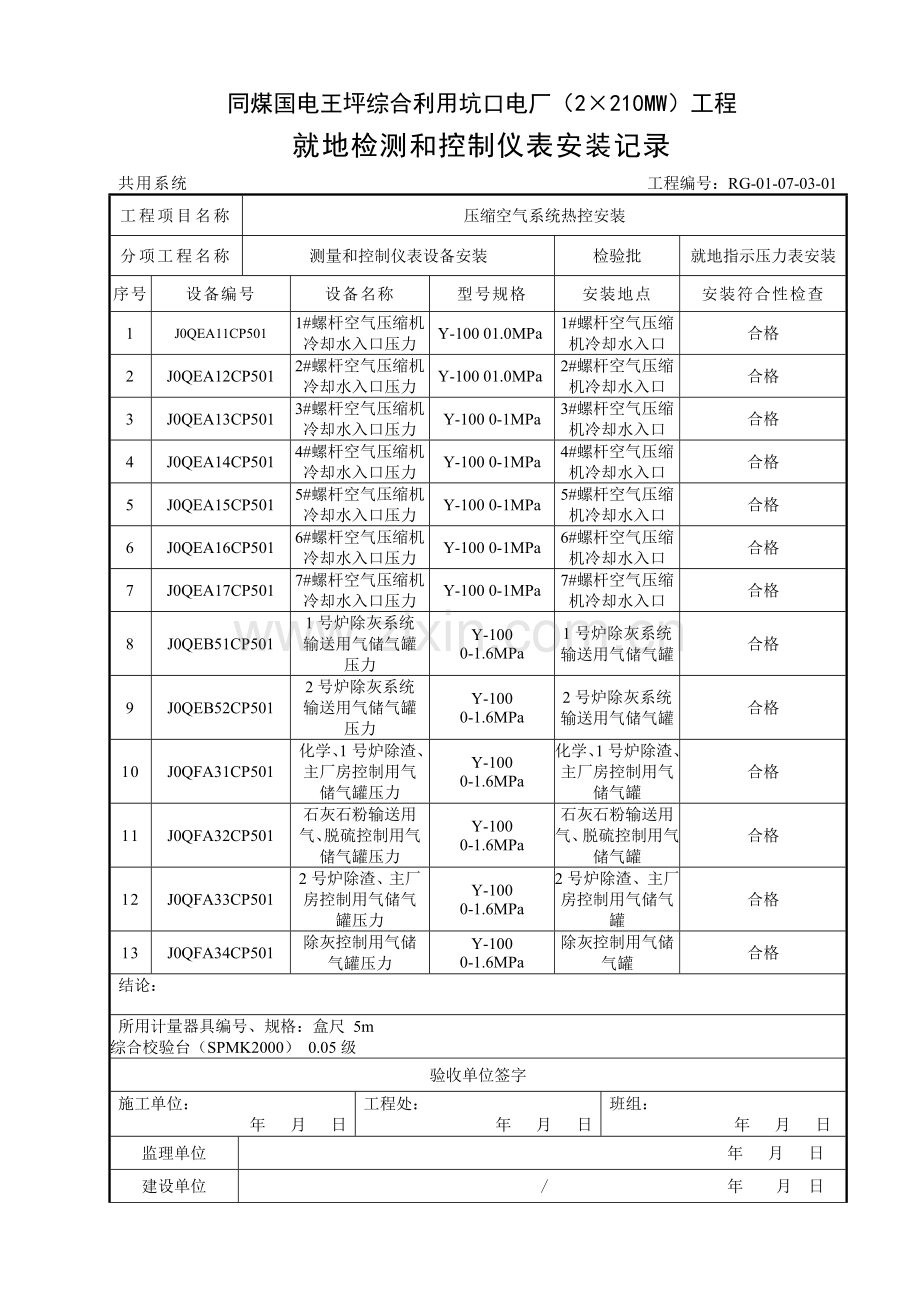

同煤国电王坪综合利用坑口电厂（2×210MW）工程
就地检测和控制仪表安装记录
共用系统 工程编号：RG-01-07-03-01
工程项目名称
压缩空气系统热控安装
分项工程名称
测量和控制仪表设备安装
检验批
就地指示压力表安装
序号
设备编号
设备名称
型号规格
安装地点
安装符合性检查
1
J0QEA11CP501
1#螺杆空气压缩机冷却水入口压力
Y-100 01.0MPa
1#螺杆空气压缩机冷却水入口
合格
2
J0QEA12CP501
2#螺杆空气压缩机冷却水入口压力
Y-100 01.0MPa
2#螺杆空气压缩机冷却水入口
合格
3
J0QEA13CP501
3#螺杆空气压缩机冷却水入口压力
Y-100 0-1MPa
3#螺杆空气压缩机冷却水入口
合格
4
J0QEA14CP501
4#螺杆空气压缩机冷却水入口压力
Y-100 0-1MPa
4#螺杆空气压缩机冷却水入口
合格
5
J0QEA15CP501
5#螺杆空气压缩机冷却水入口压力
Y-100 0-1MPa
5#螺杆空气压缩机冷却水入口
合格
6
J0QEA16CP501
6#螺杆空气压缩机冷却水入口压力
Y-100 0-1MPa
6#螺杆空气压缩机冷却水入口
合格
7
J0QEA17CP501
7#螺杆空气压缩机冷却水入口压力
Y-100 0-1MPa
7#螺杆空气压缩机冷却水入口
合格
8
J0QEB51CP501
1号炉除灰系统输送用气储气罐压力
Y-100 0-1.6MPa
1号炉除灰系统输送用气储气罐
合格
9
J0QEB52CP501
2号炉除灰系统输送用气储气罐压力
Y-100 0-1.6MPa
2号炉除灰系统输送用气储气罐
合格
10
J0QFA31CP501
化学、1号炉除渣、主厂房控制用气储气罐压力
Y-100 0-1.6MPa
化学、1号炉除渣、主厂房控制用气储气罐
合格
11
J0QFA32CP501
石灰石粉输送用气、脱硫控制用气储气罐压力
Y-100 0-1.6MPa
石灰石粉输送用气、脱硫控制用气储气罐
合格
12
J0QFA33CP501
2号炉除渣、主厂房控制用气储气罐压力
Y-100 0-1.6MPa
2号炉除渣、主厂房控制用气储气罐
合格
13
J0QFA34CP501
除灰控制用气储气罐压力
Y-100 0-1.6MPa
除灰控制用气储气罐
合格
结论：
所用计量器具编号、规格：盒尺 5m
综合校验台（SPMK2000） 0.05级
验收单位签字
施工单位：
年　 月 日
工程处：
年　 月 日
班组：
年　 月 日
监理单位
年　 月 日
建设单位
/ 年 　月 日

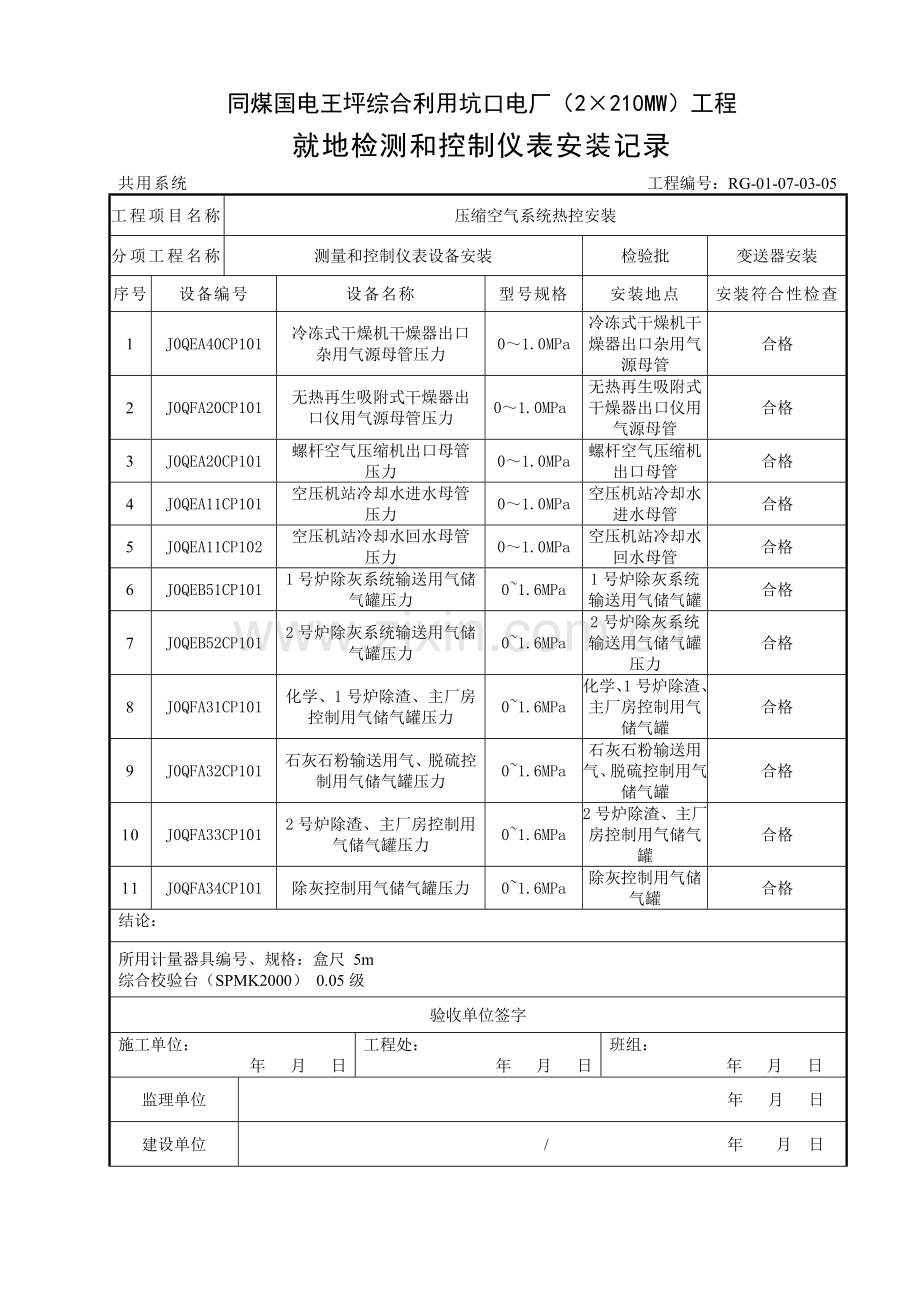

同煤国电王坪综合利用坑口电厂（2×210MW）工程
就地检测和控制仪表安装记录
共用系统 工程编号：RG-01-07-03-05
工程项目名称
压缩空气系统热控安装
分项工程名称
测量和控制仪表设备安装
检验批
变送器安装
序号
设备编号
设备名称
型号规格
安装地点
安装符合性检查
1
J0QEA40CP101
冷冻式干燥机干燥器出口杂用气源母管压力
0～1.0MPa
冷冻式干燥机干燥器出口杂用气源母管
合格
2
J0QFA20CP101
无热再生吸附式干燥器出口仪用气源母管压力
0～1.0MPa
无热再生吸附式干燥器出口仪用气源母管
合格
3
J0QEA20CP101
螺杆空气压缩机出口母管压力
0～1.0MPa
螺杆空气压缩机出口母管
合格
4
J0QEA11CP101
空压机站冷却水进水母管压力
0～1.0MPa
空压机站冷却水进水母管
合格
5
J0QEA11CP102
空压机站冷却水回水母管压力
0～1.0MPa
空压机站冷却水回水母管
合格
6
J0QEB51CP101
1号炉除灰系统输送用气储气罐压力
0~1.6MPa
1号炉除灰系统输送用气储气罐
合格
7
J0QEB52CP101
2号炉除灰系统输送用气储气罐压力
0~1.6MPa
2号炉除灰系统输送用气储气罐压力
合格
8
J0QFA31CP101
化学、1号炉除渣、主厂房控制用气储气罐压力
0~1.6MPa
化学、1号炉除渣、主厂房控制用气储气罐
合格
9
J0QFA32CP101
石灰石粉输送用气、脱硫控制用气储气罐压力
0~1.6MPa
石灰石粉输送用气、脱硫控制用气储气罐
合格
10
J0QFA33CP101
2号炉除渣、主厂房控制用气储气罐压力
0~1.6MPa
2号炉除渣、主厂房控制用气储气罐
合格
11
J0QFA34CP101
除灰控制用气储气罐压力
0~1.6MPa
除灰控制用气储气罐
合格
结论：
所用计量器具编号、规格：盒尺 5m
综合校验台（SPMK2000） 0.05级
验收单位签字
施工单位：
年　 月 日
工程处：
年　 月 日
班组：
年　 月 日
监理单位
年 月 日
建设单位
/ 年 　月 日

同煤国电王坪综合利用坑口电厂（2×210MW）工程
控制盘（台、箱、柜）安装记录
共用系统 工程编号：RG-01-07-01-01
工程项目名称
压缩空气系统热控安装
分项工程名称
热控盘(箱、柜)安装
检验批
成排盘（台、箱、柜）安装
本次检查包含控制盘
（台、箱、柜）号
压缩空气程控柜（2面））
检查项目
数据
备注
垂直偏差 (mm/m)
1mm

相邻两盘顶部高差
1.5mm

成排盘顶高差
4mm

相邻盘间盘面偏差
0.8mm

盘间接缝间隙
1.5mm

示意图（如有）：

结论：

所用计量器具编号、规格：挂线式水平仪 TD04，盒尺 5m
验收单位签字

施工单位：
年　 月 日

工程处：
年　 月 日

班组：
年　 月 日
监理单位
年　月 日
建设单位
/ 年　月 日

同煤国电王坪综合利用坑口电厂（2×210MW）工程
就地检测和控制仪表安装记录
共用系统 工程编号：RG-01-07-03-07
工程项目名称
压缩空气系统热控安装
分项工程名称
测量和控制仪表设备安装
检验批
压力、差压开关安装
序号
设备编号
设备名称
型号规格
安装地点
安装符合性检查
1
J0QFA20CP001L
无热再生吸附式干燥器出口仪用气源母管压力低1
SOR
无热再生吸附式干燥器出口仪用气源母管下方
合格
2
J0QFA20CP002L
无热再生吸附式干燥器出口仪用气源母管压力低2
SOR
无热再生吸附式干燥器出口仪用气源母管下方
合格

结论：
所用计量器具编号、规格：盒尺 5m
综合校验台（SPMK2000） 0.05级
验收单位签字
施工单位：
年　 月 日
工程处：
年　 月 日
班组：
年　 月 日
监理单位
年 月 日
建设单位
/ 年 　月 日
